摘要：
香港科技大学Yoonseob Kim老师等报道的本篇文章（ACS Appl. Mater. Interfaces 2024）中提出了一种新型的准固态电解质，用于锂金属电池（LMBs）。理想的固态电解质应具备快速传导Li+、低活化能、高Li+传输数、与锂阳极形成稳定界面以及良好的电化学稳定性。作者通过合成含三苯基结构的离子多孔有机聚合物（Li+@iPOPs），实现了上述所有要求的平衡。这些聚合物在室温下表现出高导电性、低活化能、高Li+传输数和良好的电化学窗口稳定性。通过电荷离域化，模拟了锂双(三氟甲磺酰)亚胺（LiTFSI）的概念，促进了Li+在三苯基基iPOPs多孔空间中的扩散。此外，使用Li+@Trp-Im-O-POPs作为准固态电解质和LiFePO4作为阴极的锂金属电池展示了出色的循环稳定性和容量保持率。

研究背景：
1. 锂金属电池因具有高能量密度而备受关注，但其安全性问题，如锂枝晶的生长，限制了其商业应用。
2. 为解决这一问题，研究者们尝试了多种方法，包括设计三维阳极基底、构建人工固态电解质界面、向电解液中引入添加剂以及使用固态电解质。
3. 作者提出了一种结合上述要求的平衡设计策略，合成了Li+协调的三苯基基离子多孔有机聚合物（Li+@iPOPs），通过电荷离域化提高了Li+的扩散能力。

实验部分：
1. Li+@iPOPs的合成：

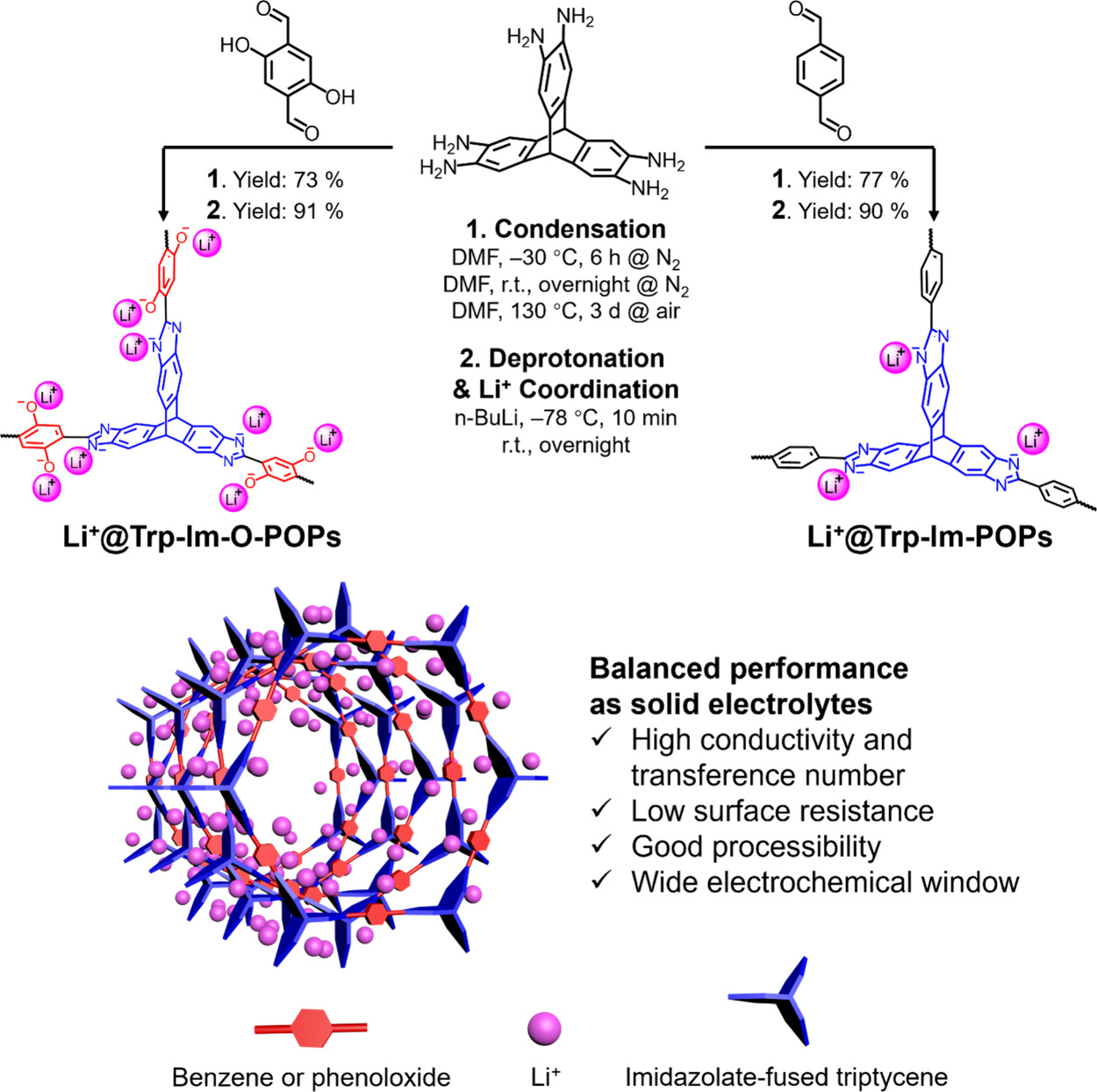

1) 将2,3,6,7,14,15-六氨基三苯基(HAT)和2,5-二羟基对苯二甲醛(DHTA)在DMF溶剂中混合，于-30°C下氮气保护下反应，然后升温至130°C下空气中反应，得到黄色粉末状的三苯基基聚合物。
2) 通过n-BuLi处理上述聚合物进行去质子化，引入Li+以形成Li+@iPOPs，并通过干燥己烷去除过量的n-BuLi。
3) 制备对照样品Li+@Trp-Im-POPs，采用HAT和对苯二甲醛(TA)进行类似反应。
2. 物理化学表征：
1) 使用Bruker AVII 400 MHz NMR谱仪记录1H NMR谱图，化学位移以CDCl3和DMSO-d6的残留溶剂峰为内标。
2) 使用JSM-7100F型扫描电子显微镜(SEM)配合能量色散X射线光谱(EDX)进行形态观察，样品在测量前镀金处理。
3) 采用X射线衍射(PXRD)分析确认材料的非晶态结构。
4) 通过Micromeritics 3Flex仪器在77 K下记录氮气吸附-脱附等温线，计算比表面积。
5) 热重分析(TGA)测量从25至800°C，以2°C/min的升温速率进行。
3. 电化学性能测试：
1) 制备iPOP电解质小球，将iPOP粉末添加到不锈钢模具中，在约30 MPa压力下压制10分钟，控制小球厚度约为200 μm。
2) 使用电化学阻抗谱(EIS)测量离子电导率，测试频率范围从1 MHz至0.1 Hz，振幅为10 mV。
3) 采用Bruce-Vincent-Evans技术计算Li+传输数(tLi+)。
4) 线性扫描伏安法(LSV)评估氧化稳定性，测试范围从-0.5至5 V vs. Li+/Li。
4. Li|iPOPs|LiFePO4电池组装与测试：
1) 制备LiFePO4阴极，将LiFePO4、导电剂和粘合剂混合涂布在铝箔上，干燥后得到复合阴极。
2) 将LiFePO4阴极、iPOP小球和锂金属在充满氩气的手套箱中组装成CR2032扣式电池。
3) 使用Neware电池测试系统在0.5 C的电流密度和2.5−4.0 V的电压范围内测试电池性能。

分析测试：

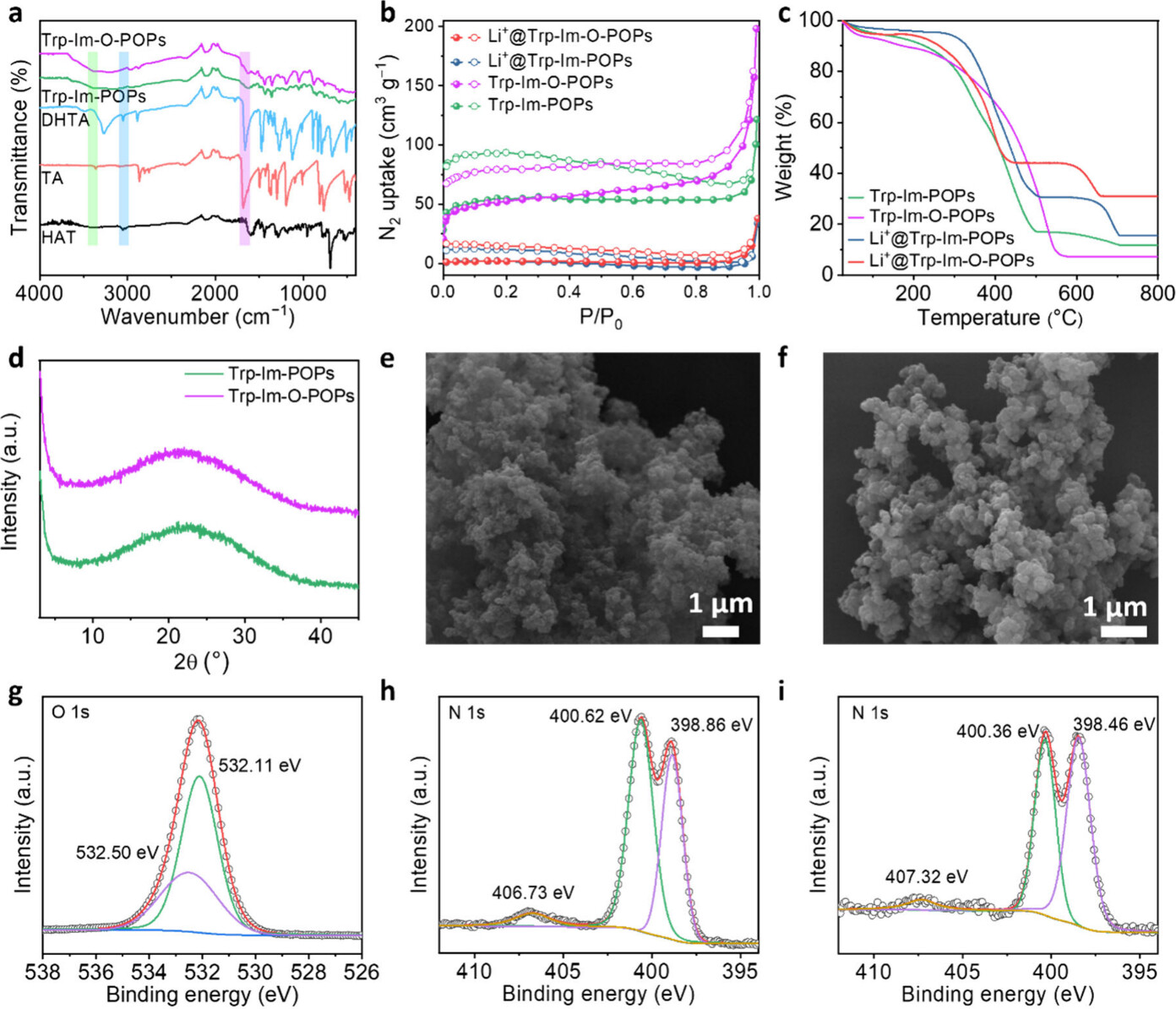

1. 核磁共振(NMR)分析：1H NMR谱图显示了反应前后化学环境的变化，确认了聚合物的成功合成。
2. 扫描电子显微镜(SEM)和能量色散X射线光谱(EDX)分析：观察到iPOPs的粒径范围在0.10-0.23 μm，表面形态均匀。
3. X射线衍射(PXRD)分析：PXRD图谱显示了iPOPs的非晶态特征。
4. 比表面积和孔隙结构分析：BET比表面积测试显示Trp-Im-O-POPs和Trp-Im-POPs的比表面积分别为192.7 m²/g和205.4 m²/g。
5. 热重分析(TGA)结果：TGA曲线显示iPOPs在约300°C开始分解，表明良好的热稳定性。

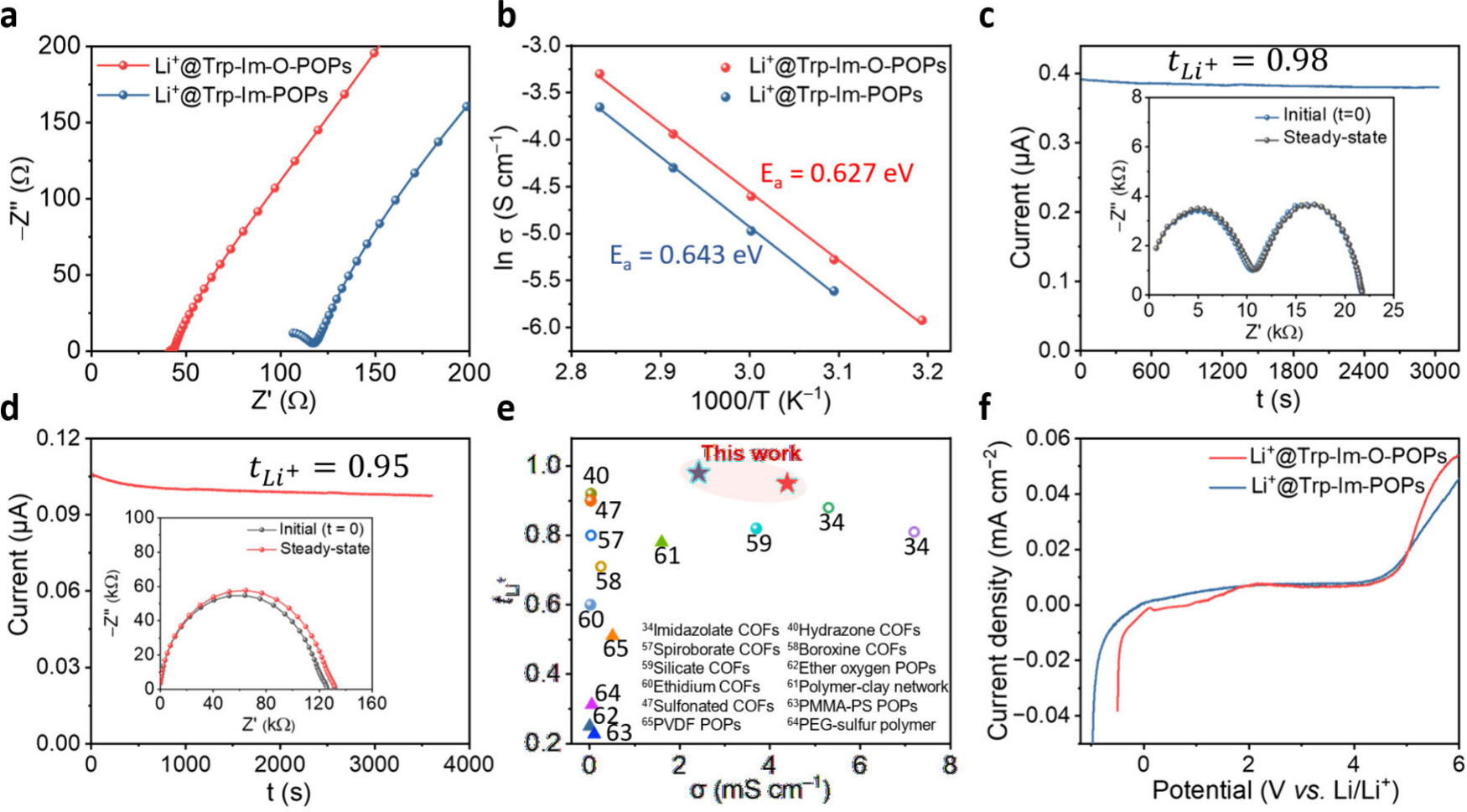

6. 电化学阻抗谱(EIS)分析：在室温下，Li+@Trp-Im-O-POPs和Li+@Trp-Im-POPs的离子电导率分别为4.38 mS cm⁻¹和2.42 mS cm⁻¹。
7. Li+传输数(tLi+)测试结果：Li+@Trp-Im-O-POPs和Li+@Trp-Im-POPs的tLi+值分别为0.95和0.98。
8. 线性扫描伏安法(LSV)分析：两种材料均展示了高达4.4 V的电化学窗口。

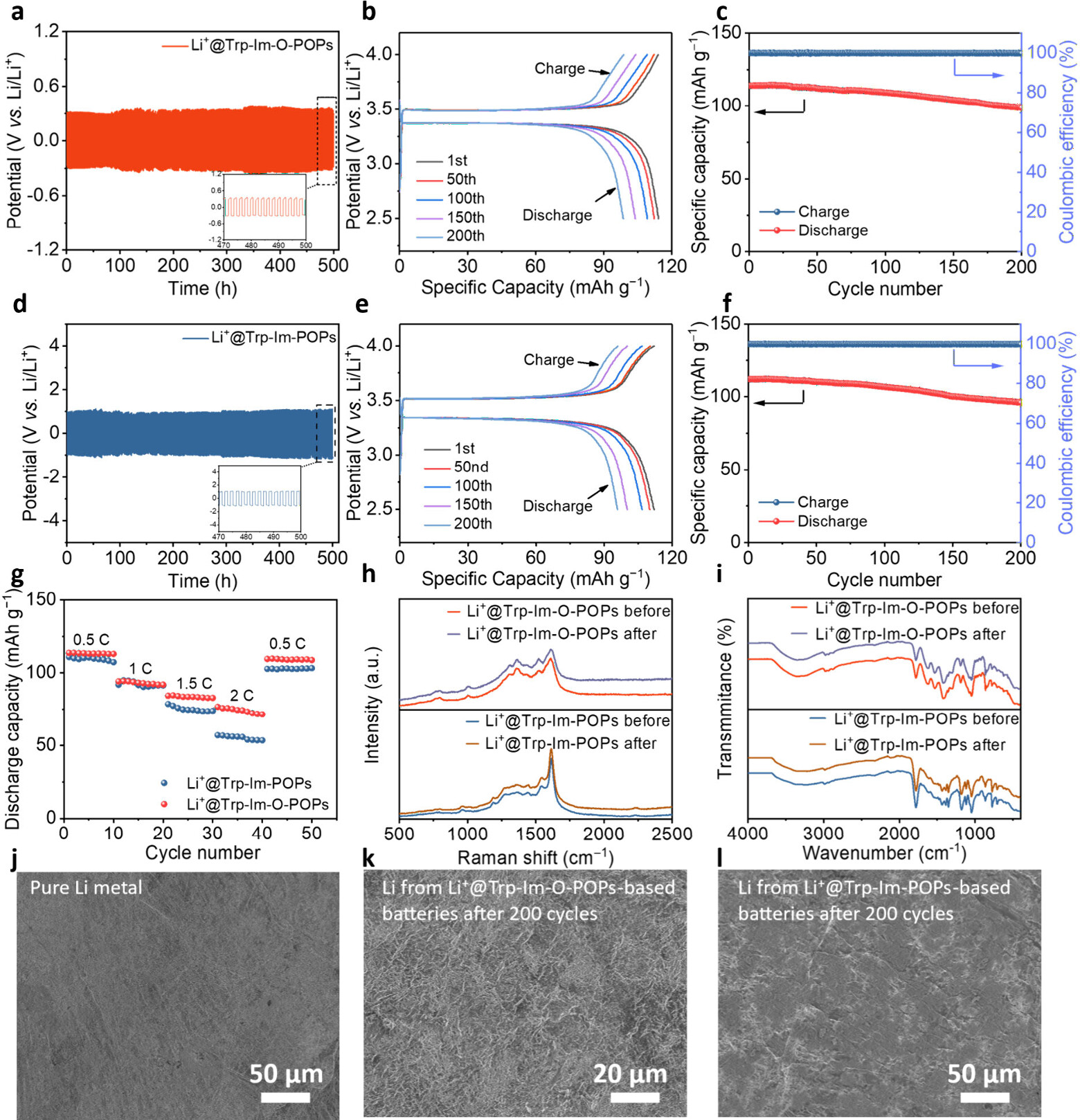

9. 电池性能测试：Li+@Trp-Im-O-POPs和Li+@Trp-Im-POPs基电池在0.5 C电流密度下，初始容量分别为114和112 mAh g⁻¹，200次循环后容量保持率分别为86.7%和85.8%。

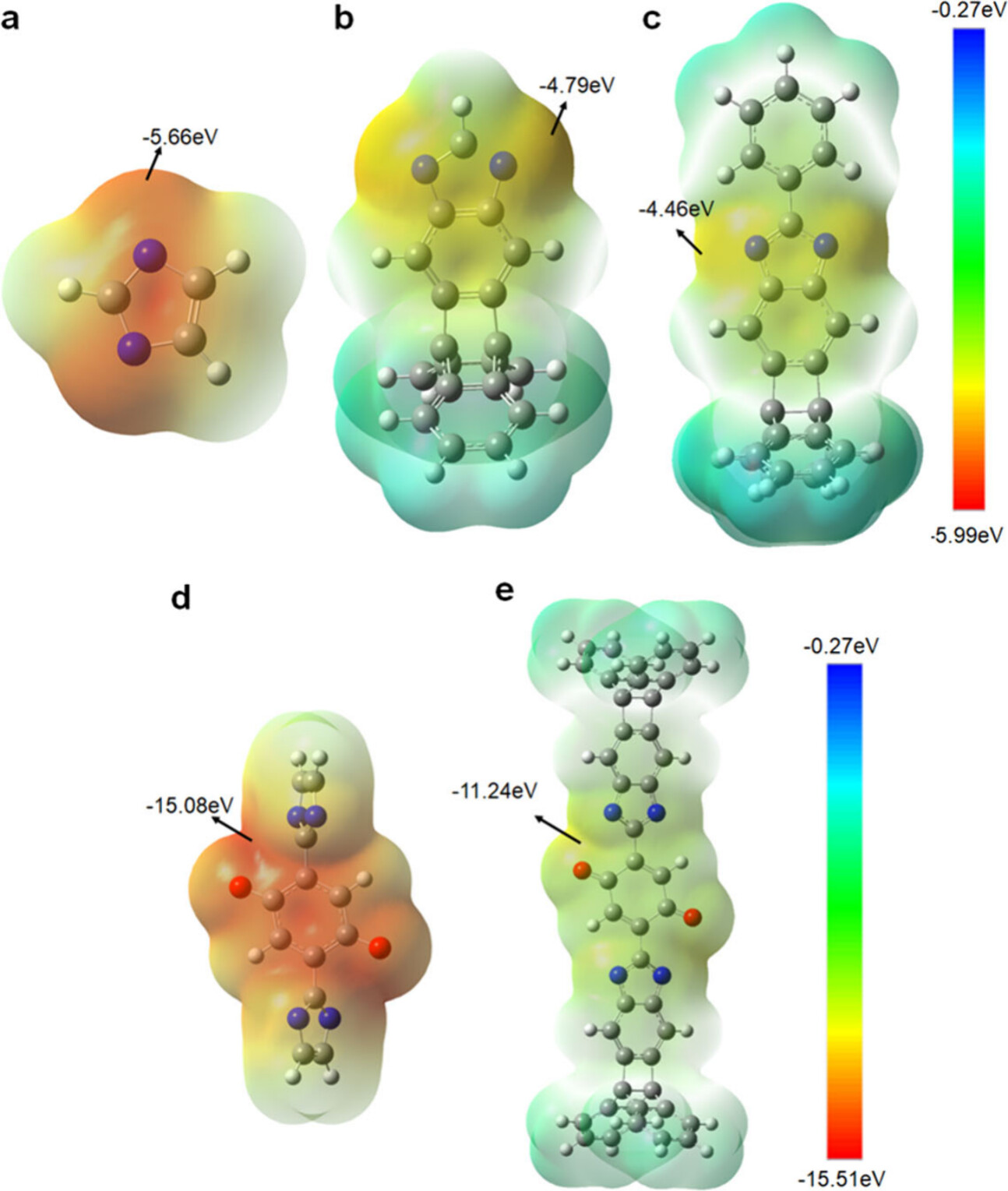

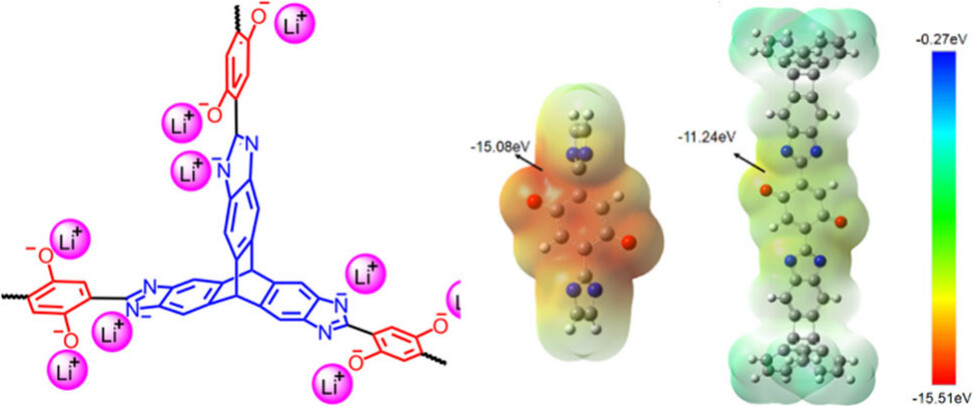

10. 密度泛函理论(DFT)计算：模拟了电荷在聚合物网络中的离域化，为提高离子电导率提供了理论支持。

总结：
本文通过合成Li+@iPOPs，成功解决了锂金属电池中电解质的多项关键性能要求。通过电荷离域化策略，实现了高离子电导率、高Li+传输数和良好的电化学稳定性。电池测试结果表明，这种新型电解质能够有效提高电池的循环稳定性和容量保持率。

展望：
尽管本文取得了显著的科研成果，但仍有进一步研究的空间。例如，可以探索不同结构的三苯基基聚合物对电解质性能的影响，或者研究在更高电流密度和更宽温度范围内的电池性能。此外，对于长期循环稳定性和规模化生产的可能性也值得深入研究。希望作者能够在未来的研究中，对这些方面进行更全面的探索和验证。

Charge-Delocalized Triptycene-Based Ionic Porous Organic Polymers as Quasi-Solid-State Electrolytes for Lithium Metal Batteries
文章作者：Yufei Yuan, Dan-Dong Wang, Zhengyang Zhang, Ki-Taek Bang, Rui Wang, Huanhuan Chen, Yanming Wang, and Yoonseob Kim*
DOI：10.1021/acsami.4c10123
文章链接：https://pubs.acs.org/doi/10.1021/acsami.4c10123
