摘要：

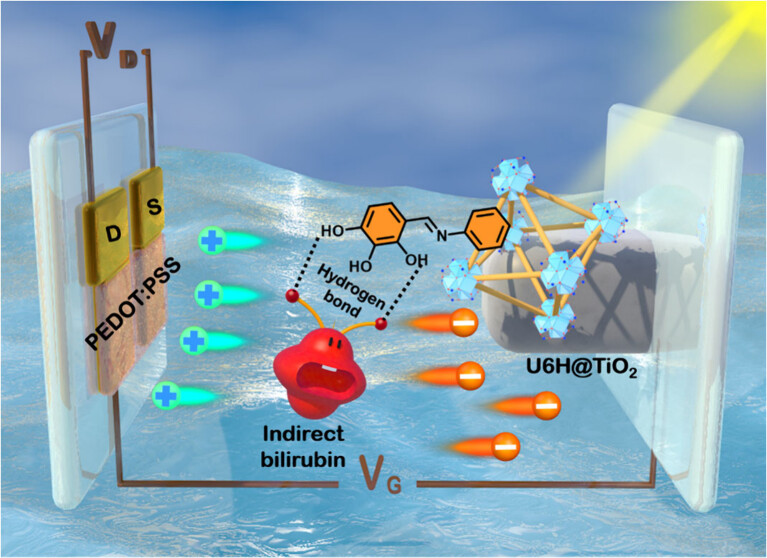

浙江师范大学黄朝表&台州学院陈逢灶、韩得满老师等报道的本篇文章（Anal. Chem. 2024）中通过席夫碱反应将小分子(THBA)嵌入Zr-MOF中，制备了富含羟基的MOF，并将其应用于二氧化钛纳米棒阵列(U6H@TiO2 NRs)表面，开发了具有定制识别能力的光敏感栅电极。这些栅电极被集成到有机光电化学晶体管(OPECT)传感系统中，用于胆红素(I-Bil)的检测。在I-Bil存在时，通过配位效应、氢键和π-π相互作用实现U6H@TiO2 NRs与目标I-Bil的强结合。I-Bil的电子供体特性影响了栅极电压，实现了对通道状态的精确控制和通道电流的调节。OPECT设备对I-Bil表现出卓越的分析性能，线性范围宽，从1×10^−16到1×10^−9 M，检测限低至0.022 fM。这项工作展示了小分子家族在OPECT生物分析和OPECT传感器发展中的潜力。

研究背景：
1. 在生物电子学领域，尤其是在传感器技术中，对于具有高灵敏度和选择性的检测方法的需求日益增长。胆红素(Bil)作为重要的临床诊断标志物，其水平的异常升高与多种疾病相关，因此对胆红素的准确检测至关重要。
2. 现有的胆红素检测方法包括高效液相色谱、电化学传感器和表面增强拉曼光谱等，但这些方法存在操作复杂、成本高、需要专业设备等限制。
3. 作者提出了一种基于金属-有机框架(MOF)材料的OPECT传感器，通过分子工程化的方法，实现了对胆红素的超灵敏检测。通过在Zr-MOF中嵌入特定的小分子，增强了MOF的功能性，并提高了传感器的选择性和灵敏度。

实验部分：

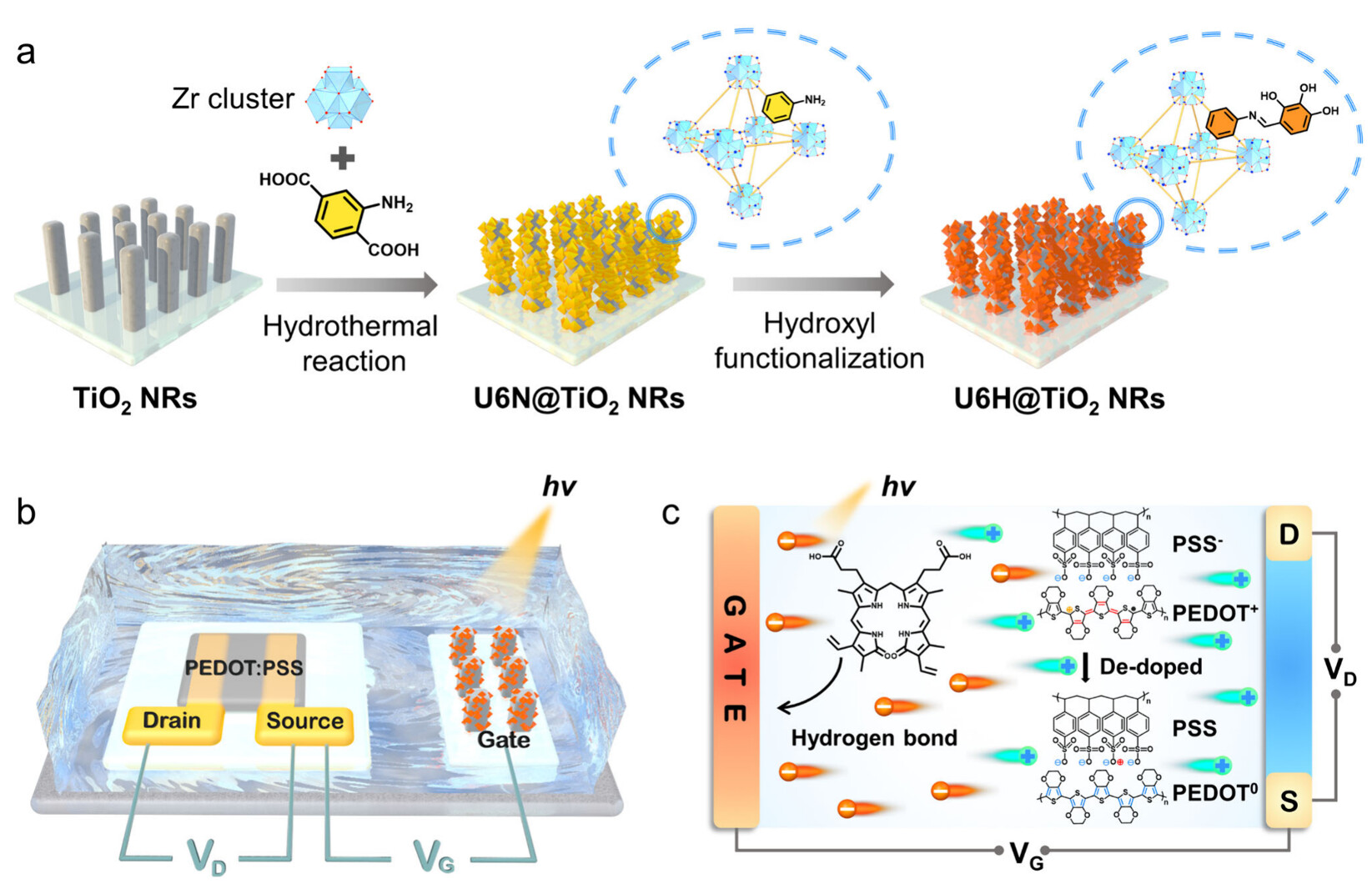

1. U6N和U6N@TiO2 NRs的合成：
1) 0.7 mmol ZrCl4在10 mL DMF中溶解，经超声处理20分钟后，将含0.7 mmol NH2−BDC和1 mL HAc的10 mL DMF溶液滴入上述溶液中，继续超声20分钟。将混合物放入聚四氟乙烯高压釜中，将TiO2 NRs浸入溶液，在130 °C下加热3小时。冷却至室温后，收集釜底的固体和电极样品，分别用DMF和甲醇洗涤，然后在60 °C真空下干燥24小时，得到U6N样品和U6N@TiO2 NR电极。
2) U6H@TiO2 NRs的合成：制备0.154 g THBA溶于20 mL甲醇的溶液，加入1 mL HAc，超声20分钟后，将混合物转移到聚四氟乙烯高压釜中。将U6N@TiO2 NR电极导电面向下浸入溶液，在60 °C下加热12小时。反应后，将电极在60 °C真空下干燥24小时，得到最终的U6H@TiO2 NRs。
2. PEC和OPECT测量：
在含20 mM抗坏血酸的PBS(pH 7.4)中进行PEC测试和OPECT测试。设置门极的有效面积大约为7.06 mm²。使用5 W白光作为激发源，通过PEC/OPECT探测器测量PEC和OPECT信号。采用三电极系统测量PEC数据，包括Ag/AgCl作为参比电极，铂丝作为对电极，样品/掺氟氧化锡(FTO)作为工作电极，在0 V的工作电压下进行测量。在OPECT信号测试中，Ag/AgCl或U6H@TiO2 NR电极用作门极电极。在恒定门极电压(VG = 0.1 V)下测试输出曲线(ID− VD)。设置VD = 0.1 V以记录瞬态ID响应(ID−time)和传输曲线(ID−VG)。

分析测试：

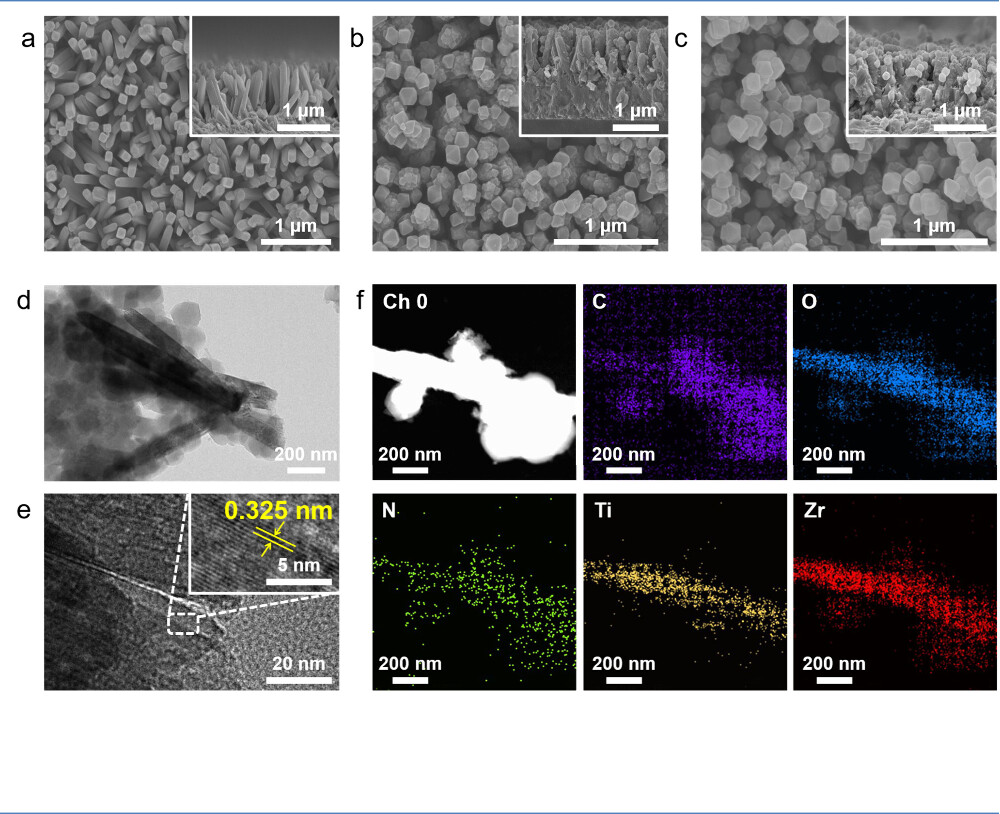

1. 样品形态学表征：使用扫描电子显微镜（SEM）和透射电子显微镜（TEM）对TiO2 NRs、U6N@TiO2 NRs和U6H@TiO2 NRs的形态和尺寸进行表征。观察到TiO2 NRs形成典型的纳米棒结构，U6N以八面体笼状结构密集排列在TiO2 NR表面，U6H晶体尺寸和形态在引入THBA后基本保持不变。

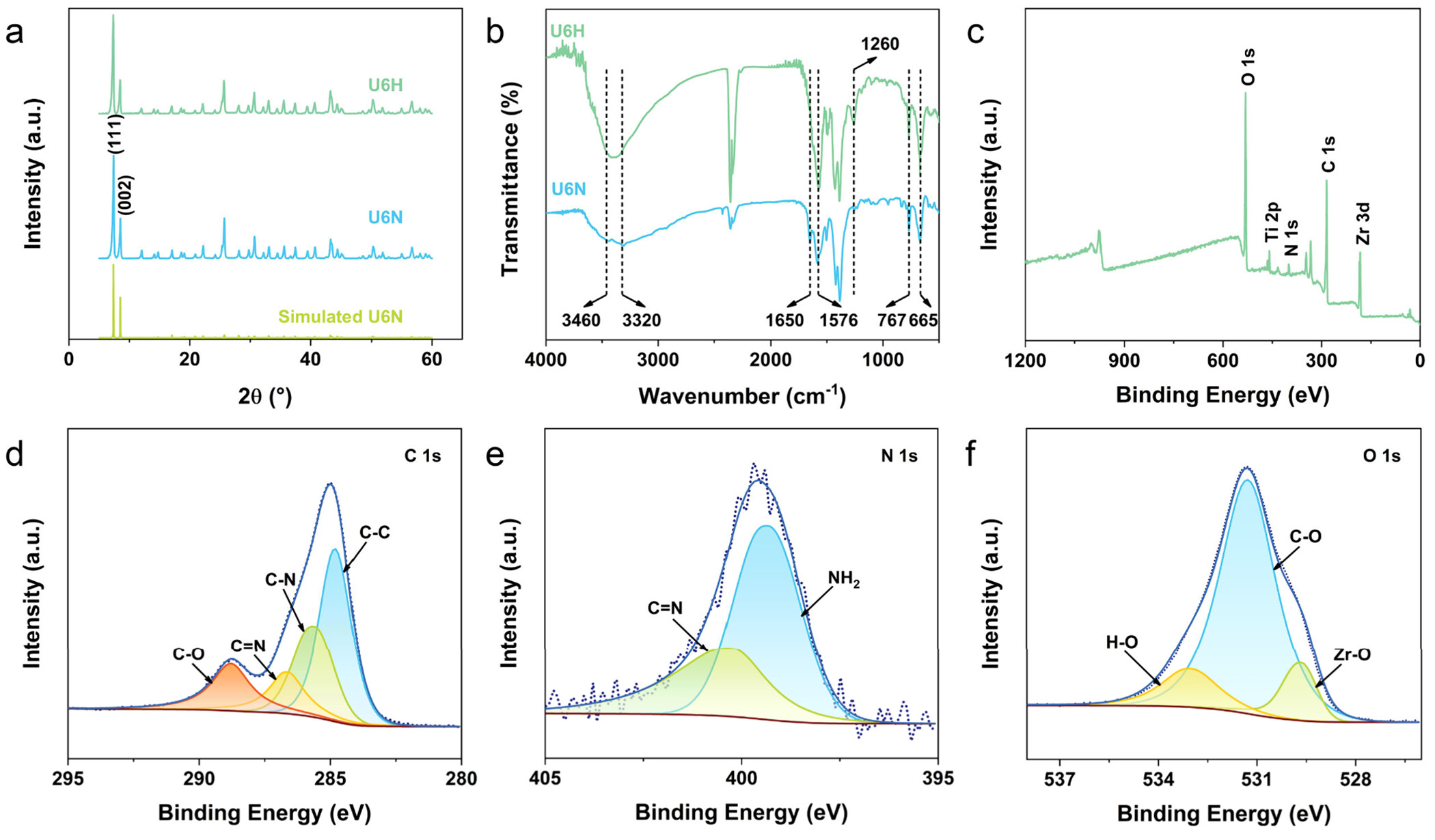

2. 晶体结构分析：通过X射线衍射（XRD）分析确认了TiO2 NRs、U6N和U6H的晶体结构，其中TiO2 NRs的衍射峰对应于四方晶系的锐钛矿结构。
3. 化学组成和电子结构分析：利用傅里叶变换红外光谱（FTIR）和X射线光电子能谱（XPS）分析了U6N和U6H的化学组成和电子结构，发现U6H在N−H键消失，表明了THBA的成功引入。
4. 光吸收性能测试：通过紫外-可见漫反射光谱（UV−vis DRS）测试了TiO2 NRs、U6N@TiO2 NRs和U6H@TiO2 NRs的光吸收性能，发现U6H@TiO2 NRs具有扩展至550 nm以上的吸收谱。
5. 光电化学特性测试：通过Mott-Schottky曲线分析了TiO2 NRs和U6H的费米能级和导带位置，以及通过电化学阻抗谱（EIS）和光电流测试评估了它们的电荷传输特性。
6. OPECT传感器性能评估：在不同浓度的I-Bil存在下，测试了U6H@TiO2 NRs作为栅极的OPECT传感器的输出电流变化，发现输出电流随I-Bil浓度的增加而增加，并建立了校准曲线，检测限为0.022 fM。
7. 选择性测试：在存在10 nM的干扰物质（如BC、Cre、AA等）时，测试OPECT传感器的选择性，发现I-Bil诱导的ΔI/I0值显著高于其他干扰物质。
8. 回收率测试：在稀释的人类血清中分析I-Bil，评估传感器的回收率，发现在10−16至10−13 M的浓度范围内，回收率为98.9%至102.5%。
9. 稳定性测试：通过循环测试评估了U6H@TiO2 NRs电极的稳定性，发现在15个开/关周期内，阳极光电流信号基本保持不变。

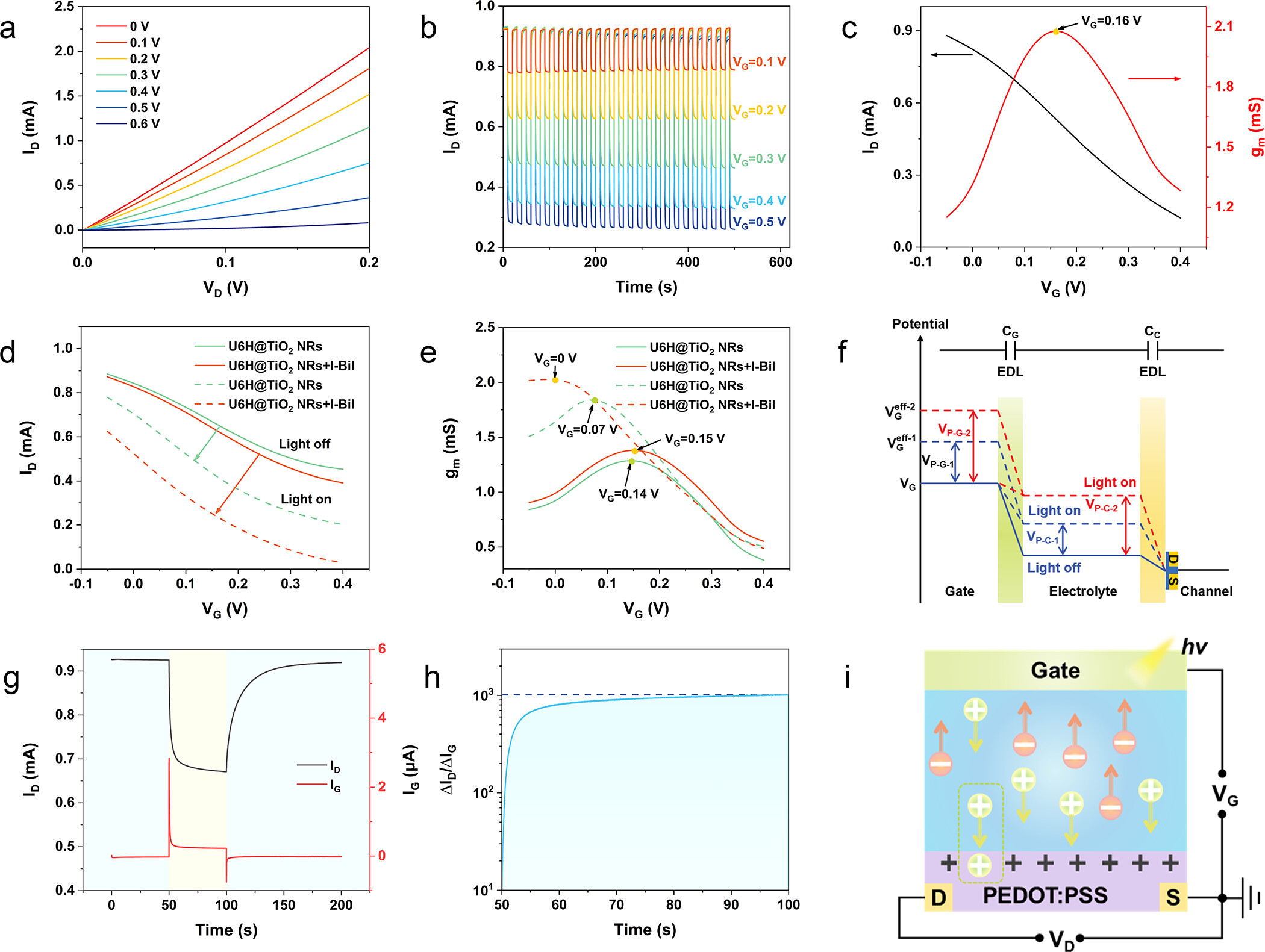

10. 光电化学信号放大能力评估：在光照条件下，测量了OPECT设备的栅极电流（IG）和漏极电流（ID）的瞬态响应，发现即使IG响应很小，也能导致ID显著变化，表现出1000倍的信号放大能力。

总结：
本文提出的基于U6H@TiO2 NRs的OPECT传感器，通过精确的分子工程化实现了对胆红素的超灵敏检测。该传感器展现了宽线性范围、低检测限的卓越分析性能，并在实际血清样品中验证了其实用性。这项工作不仅为胆红素的检测提供了新的策略，也为MOF基光电化学传感器的发展开辟了新的道路。

展望：
本研究为OPECT传感器的发展提供了重要的科学依据和技术支持。未来的工作可以进一步探索：
1. 评估传感器在长期应用中的稳定性和重复性。
2. 研究和优化生产工艺，以降低成本并提高传感器的产率。
3. 通过后处理或表面修饰，赋予传感器更多的功能性，如多靶标检测能力。
4. 开展更广泛的临床样本测试，验证传感器在实际临床诊断中的有效性和可靠性。

Molecule Engineering Metal−Organic Framework-Based Organic Photoelectrochemical Transistor Sensor for Ultrasensitive Bilirubin Detection
文章作者：Huihui Cai, Xiao-Cui Zhang, Lin Zhang, Chen Luo, Hui-Jin Lin, De-Man Han,* Feng-Zao Chen,* and Chaobiao Huang*
DOI：10.1021/acs.analchem.4c01789
文章链接：https://pubs.acs.org/doi/10.1021/acs.analchem.4c01789
