MIL-101(Cr)在生物燃料脱水和工艺优化中的应用

首页 > 行业动态 > MIL-101(Cr)在生物燃料脱水和工艺优化中的应用

摘要：
Ilam University的Ahmad Nikseresht等报道的本篇文章（Nanoscale Adv.2024）旨在使用MIL-101(Cr)金属-有机框架（MOF）材料进行生物燃料的脱水处理。通过水热合成法成功合成了MIL-101(Cr)，并将其应用于标准生物燃料的脱水过程。本研究采用中心组合设计（CCD）方法优化了操作参数，包括初始水浓度、吸附剂剂量和温度。通过方差分析研究了这些参数的影响，并提出了一个修正的二次方程来预测不同条件下的过程行为，该方程的R²值为95.26。结果表明，过程受温度变化的影响大于其他两个参数。预测的最佳条件为初始浓度1.41，催化剂剂量0.14，温度302.5 K，此时吸附容量为1349.72，期望值为0.95。此外，合成的MIL-101(Cr)通过XRD、SEM、DSC/TGA和N2物理吸附技术进行了表征。

研究背景：
1. 随着对环境和气候变化的关注增加，寻找可替代石油基和化石燃料的绿色、可再生能源变得尤为重要。生物燃料作为一种潜在的替代品，其纯度对反应效率和产品质量有重要影响。
2. 现有的脱水方法包括蒸馏、化学反应、膜分离和吸附等。其中，吸附法因其成本效益高、操作简单、设备成本低和选择性高而受到关注。
3. 本文作者通过合成MIL-101(Cr)这种新型的MOF材料，并将其应用于生物燃料的脱水过程，通过CCD方法优化操作参数，提高了脱水效率，并探讨了吸附过程的动力学和等温模型。

实验部分：

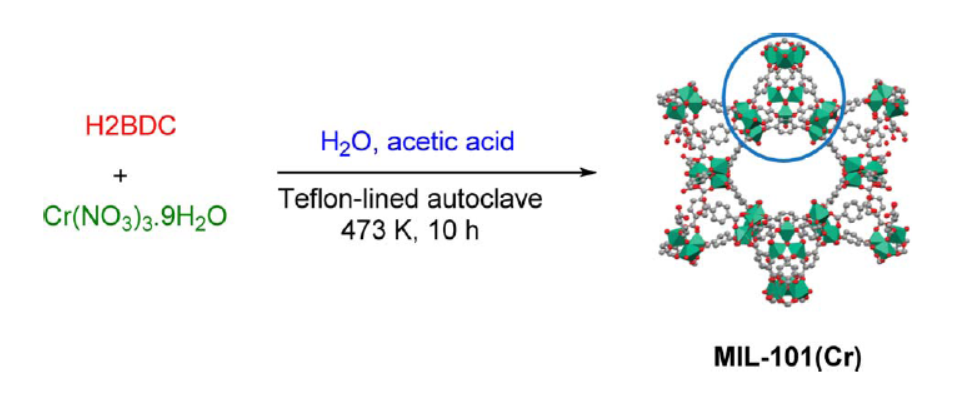

1. MIL-101(Cr)的合成：
   - 将3.2克铬酸三水合物（Cr(NO3)3·9H2O）、1.3克苯二甲酸（H2BDC）和6毫升40%的醋酸溶解在50毫升去离子水中，经20分钟超声处理后，转移到聚四氟乙烯衬里的自动clave中，在473 K下反应10小时。
   - 反应完成后，将自动clave冷却至室温，然后在乙醇中分散MIL-101(Cr)晶体1小时，用DMF彻底洗涤。
   - 最后，通过8000 rpm离心5分钟，并通过在423 K下真空干燥12小时来获得所需的脱水状态。
2. MIL-101(Cr)的表征：
   - 使用X射线粉末衍射（XRD）确定合成的MIL-101(Cr)的相结构。
   - 利用扫描电子显微镜（SEM）观察MIL-101(Cr)的形态。
   - 通过氮气吸附-脱附分析（BET）评估MIL-101(Cr)的比表面积和孔隙结构。
   - 利用热重分析（TGA）和差示扫描量热法（DSC）评估MIL-101(Cr)的热稳定性。

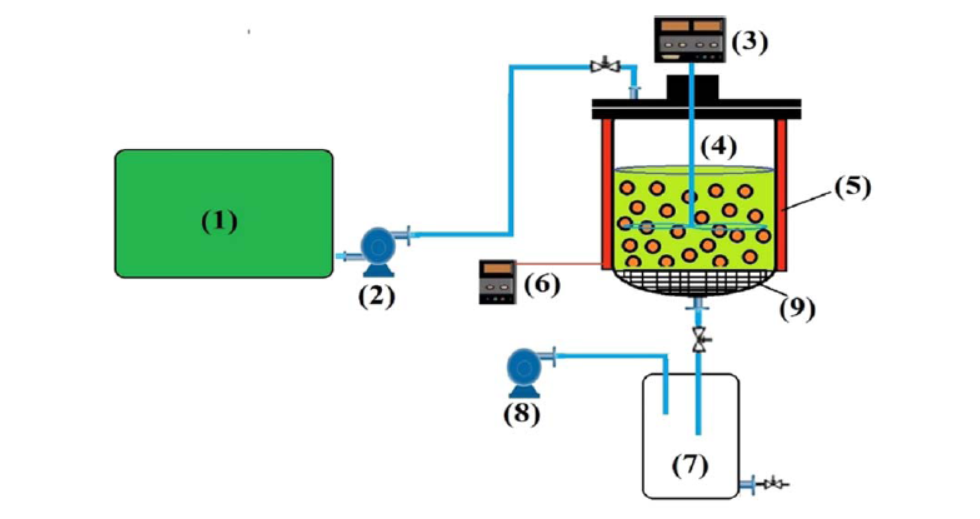

3. 脱水实验：
   - 在5升半连续搅拌反应器中进行，将所需的吸附剂放入反应器中，然后通过泵2连续引入生物燃料。
   - 在搅拌过程中，通过机械搅拌器确保足够的接触时间和表面暴露，以达到脱水效果。
   - 实验60分钟后，打开出口阀，将生物燃料转移到捕集器中，然后通过底部阀门将吸附剂排放到储罐中。
4. 工艺优化：
   - 采用中心组合设计（CCD）方法，选择初始水浓度、温度和MIL-101(Cr)剂量作为影响操作参数。
   - 进行了17次实验，以评估数据的重复性和实验误差，计算每次测试的水负载容量（WLC）。

分析测试：

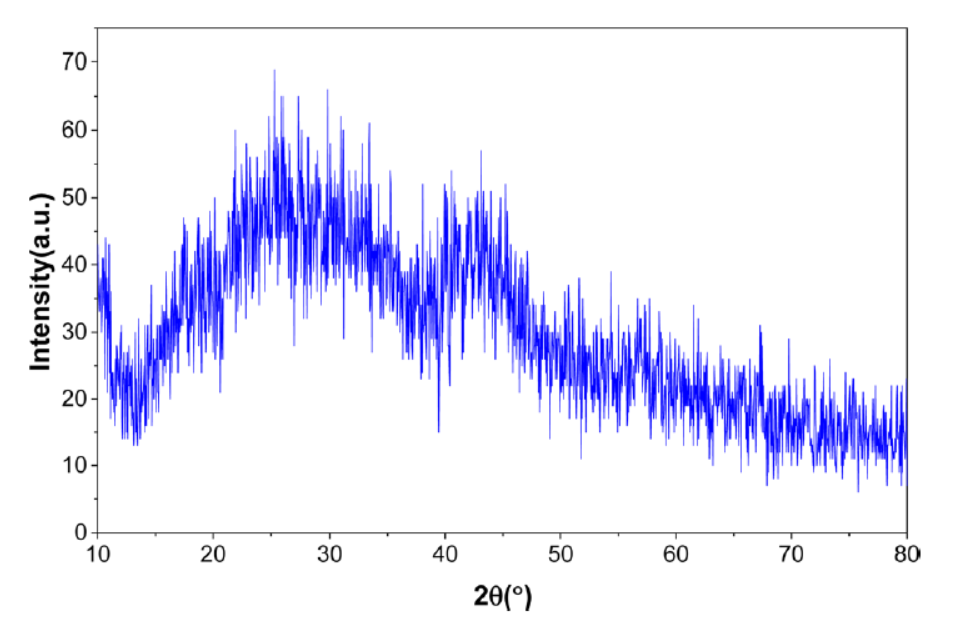

1. XRD分析：
   - 衍射峰与文献中报道的MIL-101(Cr)的模式相匹配，证实了MIL-101(Cr)的成功合成和纯度。

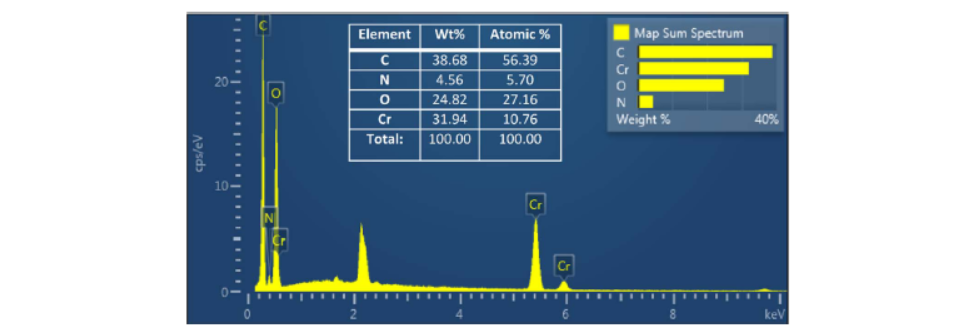

2. SEM分析：
   - SEM图像显示MIL-101(Cr)具有均匀的八面体形态，粒径在200至500纳米之间。
3. BET分析：
   - MIL-101(Cr)的BET比表面积为409.81 m²/g，孔容为0.46 cm³/g，平均孔径为1.11 nm。

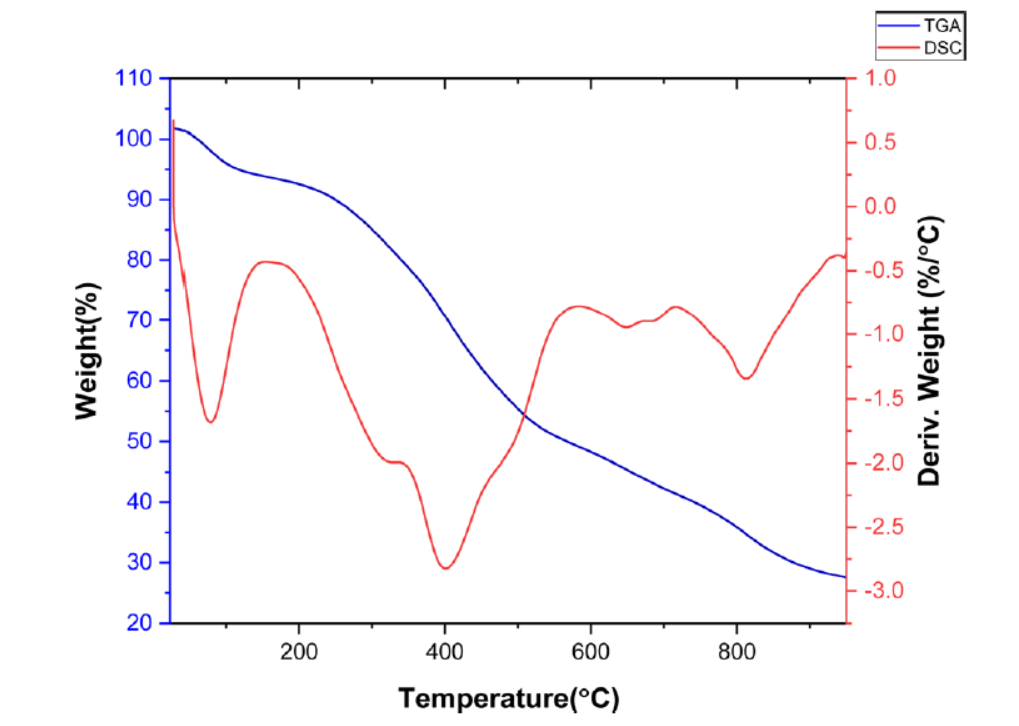

4. TGA/DSC分析：
   - TGA曲线显示MIL-101(Cr)在25至200°C和300至500°C之间有两个主要的重量损失步骤，分别对应于杂质、挥发性溶剂分子的蒸发和配体的热解。
5. 吸附动力学和等温模型：
   - 通过吸附等温线模型（如Langmuir模型）和动力学模型（如伪二阶动力学模型）来描述MIL-101(Cr)的吸附行为，计算得到吸附速率常数和最大吸附容量。

总结：
本文成功合成了MIL-101(Cr)并应用于生物燃料的脱水过程。通过CCD方法优化了操作参数，显著提高了脱水效率。实验结果表明，MIL-101(Cr)具有优异的吸附性能和热稳定性，是一种有潜力的生物燃料脱水材料。

展望：
本研究为生物燃料的脱水提供了一种有效的方法。未来的工作可以进一步探索MIL-101(Cr)在不同类型生物燃料中的应用，以及在实际工业条件下的放大和应用。此外，研究者可以探索通过进一步的结构优化来提高MIL-101(Cr)的吸附容量和稳定性，以及开发新的MOF材料以满足更广泛的应用需求。

Application of MIL-101(Cr) for biofuel dehydration and process optimization using the central composite design method
文章作者：Parya Parak, Ahmad Nikseresht, * Masoud Mohammadi and Mohammad Saeid Emaminia
DOI: 10.1039/d4na00315b
文章链接：https://pubs.rsc.org/en/content/articlepdf/2024/na/d4na00315b

本文为科研用户原创分享上传用于学术宣传交流，具体内容请查阅上述论文，如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
