摘要：

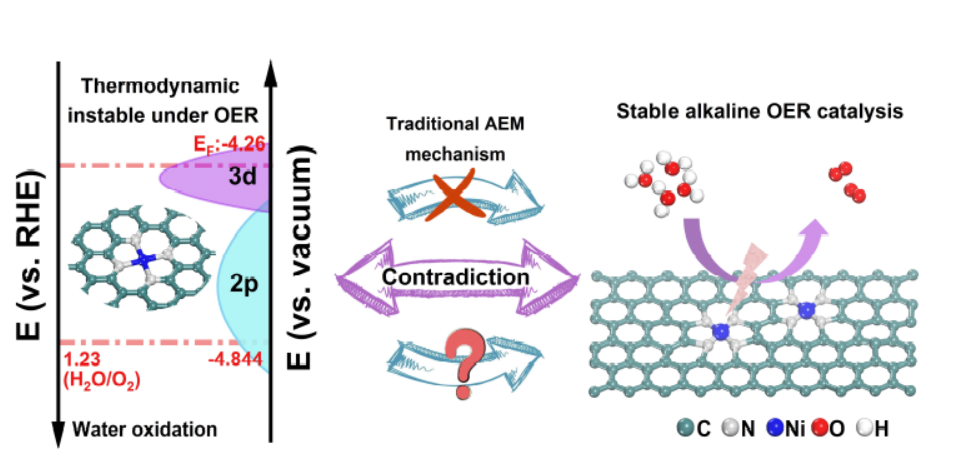

中国科学技术大学王功名老师等报道的本篇文章（Angew. Chem. Int. Ed. 2024, e202409079）中深入探讨了M-N-C型单原子催化剂(SACs)在氧气进化反应(OER)中的一个长期被忽视的内在矛盾：即其热力学上的结构不稳定性与表面上的催化稳定性之间的冲突。通过精心设计的pH依赖的金属浸出实验和X射线吸收光谱学，观察到了M-N-C催化剂在OER过程中非常规的结构重构。结合密度泛函理论(DFT)计算，发现初始的Ni-N配位在吸附OH*存在时容易被破坏，导致Ni-O配位的形成。新形成的Ni-O在碱性介质中作为OER催化的真实活性中心稳定工作，但在酸性介质中则不稳定，这清楚地解释了现有的矛盾。揭示结构不稳定性与催化稳定性之间的内在矛盾为合理设计单原子OER催化剂提供了宝贵的见解。

研究背景：
1. 在OER中，M-N-C型SACs虽然表现出优异的活性和稳定性，但其化学键在高氧化电位下热力学上不稳定，可能导致电子流失和随后的氧化过程，这一点在以往的研究中被忽视。
2. 先前的研究通过X射线吸收光谱(XAS)等技术，将MN4C4型SACs的稳定催化性能归因于M和C原子作为催化转化活性物种的关键作用。
3. 本研究通过pH依赖的金属浸出实验和XAS结果，揭示了在OER电位下，初始稳定的Ni-N配位结构经历非传统重构，转变为Ni-O键，这一结构在碱性OER过程中稳定，而在酸性介质中则不稳定。

实验部分：
1. 催化剂合成：通过有机框架热解法合成了Ni-SAs/CN催化剂。具体操作是将Ni(acac)2掺杂的ZIF-8在900°C氮气氛围下热解，得到多孔非晶态碳材料。
2. 物理化学表征：
   - 使用X射线衍射（XRD）监测产物相，确认了ZIF-8转化为非晶态碳（Figure S1）。

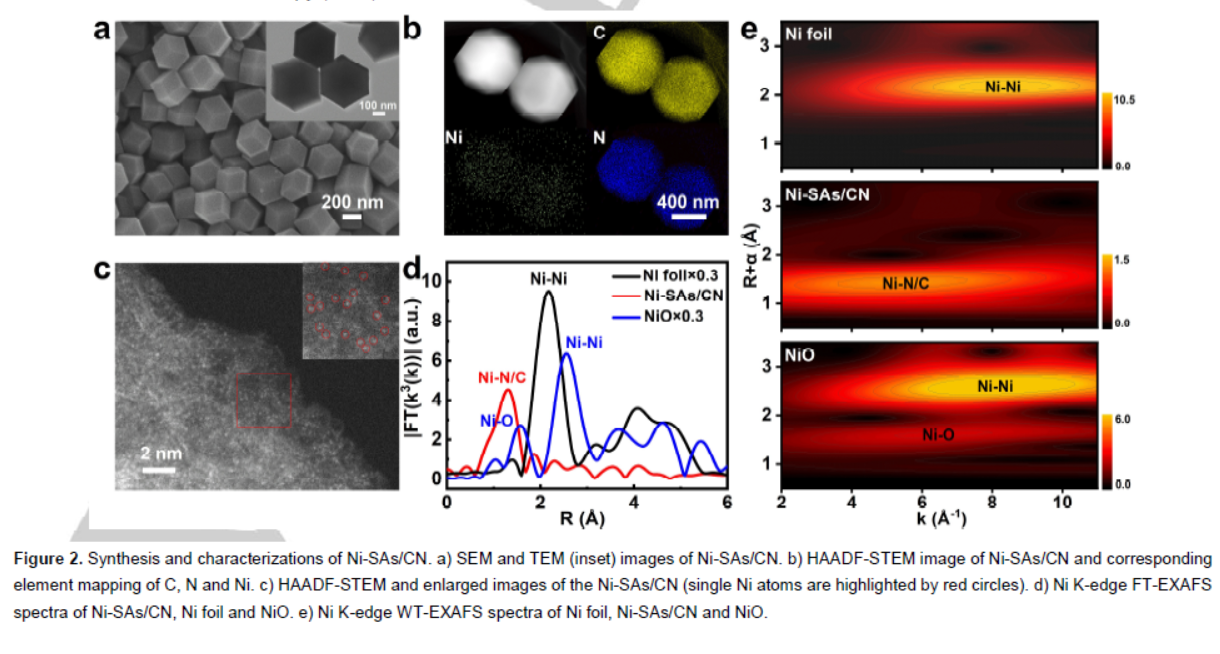

   - 利用扫描电子显微镜（SEM）和透射电子显微镜（TEM）表征了材料的形态，保持了初始的十二面体形状，尺寸在300-400 nm（Figure 2a）。
   - 能量色散X射线光谱（EDX）映射显示Ni、C、N元素在材料中均匀分布（Figure 2b）。
   - 通过感应耦合等离子体质谱（ICP-MS）测试确定Ni含量为2.3 wt%。
3. 原子级分散性分析：
   - 高角环形暗场扫描TEM（HAADF-STEM）显示了单个Ni原子的亮点（Figure 2c）。
   - Ni-K边扩展X射线吸收精细结构（EXAFS）光谱分析表明Ni与非金属原子的配位，主要峰位于约1.3 Å（Figure 2d）。
4. 电化学测试：

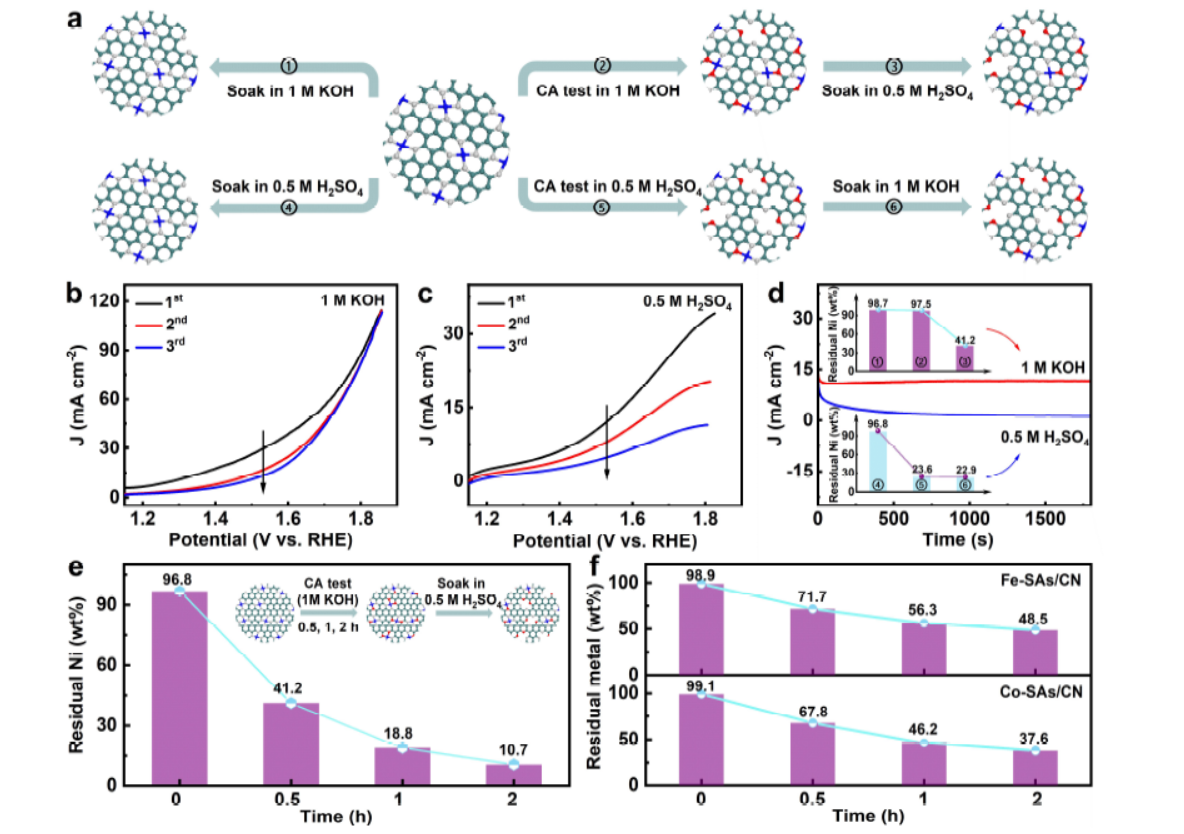

   - 在1 M KOH和0.5 M H2SO4溶液中，通过线性扫描伏安法（LSV）和计时电流法（CA）评估了Ni-SAs/CN催化剂的OER催化行为（Figure 3）。
5. pH依赖的金属浸出实验：
   - 设计了浸出实验，通过在不同pH值的溶液中处理催化剂，使用ICP-MS检测残留金属含量，推断催化剂成分的演变。
6. X射线吸收光谱学：
   - 对OER过程中的Ni-SAs/CN进行了XANES和EXAFS分析，以监测金属中心的价态和配位结构变化。
7. 密度泛函理论（DFT）计算：
   - 进行了DFT计算以阐明结构演变的热力学和相应的驱动力，模拟了Ni-N键的重构过程。

分析测试：
1. XRD分析：
   - 显示了ZIF-8转化为多孔非晶态碳，无Ni基组分的衍射峰，确认了Ni的无聚集分散。
2. HAADF-STEM和EDX分析：
   - 确认了Ni在N掺杂碳材料上的原子级分散性，以及C、N、Ni元素的均匀分布。

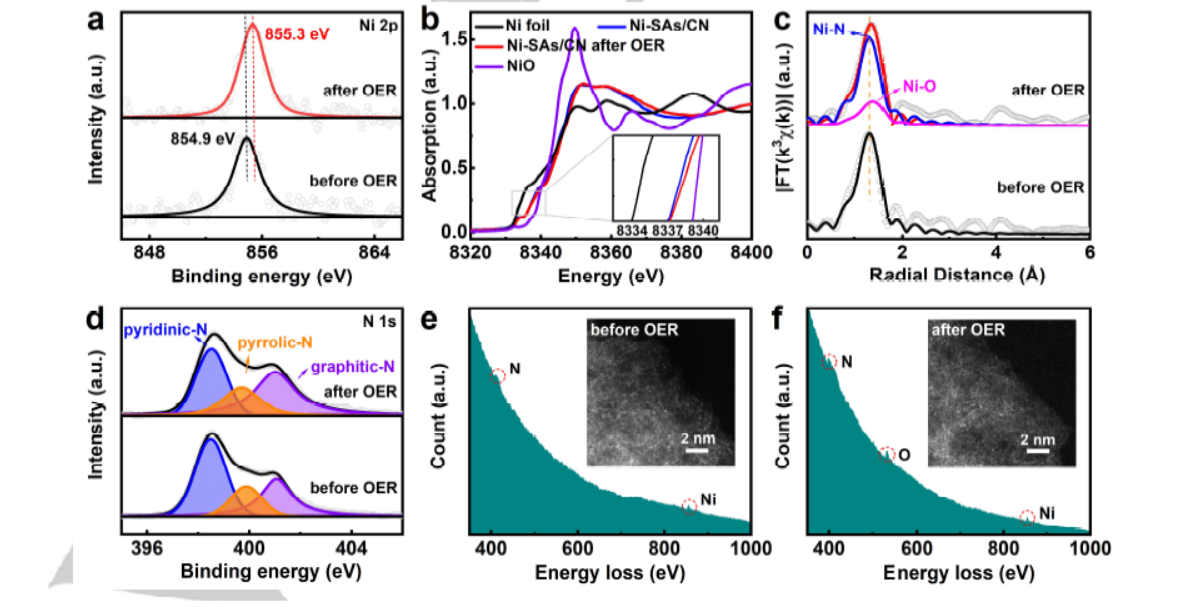

3. XPS分析：
   - Ni 2p3/2峰的结合能从原始的854.9 eV增加到OER后的约0.4 eV，表明Ni的价态增加。
4. ICP-MS测试：
   - 在不同电化学测试后，检测到Ni的浸出量，特别是在酸性溶液中，表明结构的不稳定性。
5. XANES和EXAFS光谱学：
   - 揭示了Ni在OER过程中的价态变化和配位环境的演变，从Ni-N配位转变为Ni-O配位。
6. DFT计算：
   - 计算了OH*在Ni位点上的吸附，导致Ni-N相互作用减弱，加速了氧化重构过程，形成了稳定的Ni-O配位。

总结：
本文通过实验和理论计算，成功揭示了M-N-C SACs在OER中的结构重构现象，阐明了Ni-N配位在OH*吸附下易被破坏，形成稳定的Ni-O配位作为OER的真实活性中心。这一发现对于理解和设计新型高效OER催化剂具有重要意义。

展望：
1. 未来的研究可关注这些重构的催化剂在长期应用中的稳定性和活性。
2. 研究其他类型的M-N-C SACs是否也表现出类似的结构重构现象。
3. 进一步研究OER过程中的结构动态变化和电子转移过程。
4. 基于本文的发现，设计出更加稳定高效的OER催化剂，以满足实际应用的需求。

Elucidating the discrepancy between the intrinsic structural instability and the apparent catalytic steadiness of M-N-C catalysts toward oxygen evolution reaction
文章作者：Gongming Wang, Jinyan Cai, Xiaobin Hao, Zenan Bian, Yishang Wu, Cong Wei, Xuanwei Yin, Bo Liu, Ming Fang, Youming Lv, Yufang Xie, Yanyan Fang
DOI：10.1002/anie.202409079
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202409079
