English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
DABCO DMOF材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
RAFT试剂
离子液体
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【MOF-801】用于热电应用的微孔锆-金属有机框架纳米复合材料
【MOF-801】用于热电应用的微孔锆-金属有机框架纳米复合材料
摘要:
Egypt-Japan University of Science and Technology 的Asmaa Ebrahim报道的本篇文章(
Sci Rep 14, 13067 (2024)
)中研究了金属-有机框架(MOFs)在热电领域的应用潜力。作者通过在MOF-801的多孔结构中原位聚合导电聚苯胺(PANi),成功合成了PANi@MOF-801纳米复合材料。该复合材料在热电性能上表现出显著提升,包括约六个数量级的电导率增加,Seebeck系数达到-141 µVK−1,以及改善的热稳定性。这些性能的提升归因于PANi链在MOF孔中的高取向生长,以及主客体物理相互作用和能量过滤效应。通过调节PANi与MOF-801的比例,实现了从p型半导体到n型半导体的转变,其中n型半导体性能的复合材料展现了最高的ZT值0.015和最低的热导率0.24 Wm−1 K−1。
研究背景:
1. 热电材料能够将热能转换为电能,或反之,无需机械部件,是能量收集和制冷系统的理想选择。然而,现有的商业热电材料(如Bi2Te3)的ZT值接近1,而ZT值的理论上限尚未明确,因此开发低成本、高性能、环境友好的热电材料是全球性的需求。
2. 已有研究通过使用高能电子的金属节点、氧化还原活性连接体或有机/无机掺杂物种来提高MOFs的电导率。
3. 本研究中,作者通过在MOF-801中原位聚合PANi,不仅提高了MOFs的电导率,还通过调整PANi与MOF-801的比例,实现了从p型到n型半导体的转变,这在以往的研究中尚未报道。
实验部分:
1. MOF-801的合成:

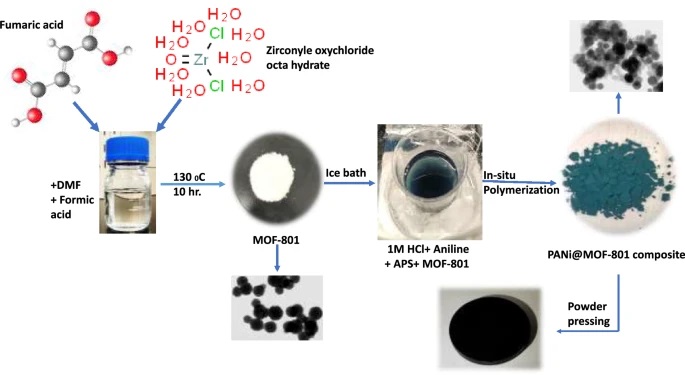

- 使用溶剂热法合成了MOF-801,具体操作包括在DMF和甲酸的混合溶液中溶解草酸和ZrOCl2·8H2O,然后在130°C下反应10小时得到白色沉淀。
- 实验结果:成功合成了MOF-801,通过离心和洗涤后,在真空烘箱中100°C过夜干燥得到粉末样品。
2. PANi@MOF-801的合成:
- 采用原位化学氧化聚合法合成PANi@MOF-801纳米复合材料,将MOF-801分散在含有APS的HCl溶液中,随后在冰浴条件下将苯胺单体溶液滴加到MOF溶液中,进行4小时的聚合反应。
- 实验结果:制备出不同比例的PANi@MOF-801复合材料,通过离心、洗涤和干燥得到绿色粉末样品。
3. 热电性能的表征:
- 利用Hot Disk TPS 2500s热分析仪测量热导率,使用Ecopia 7000霍尔效应测量系统在室温下测量电子性质,包括载流子迁移率和浓度,以及电导率。

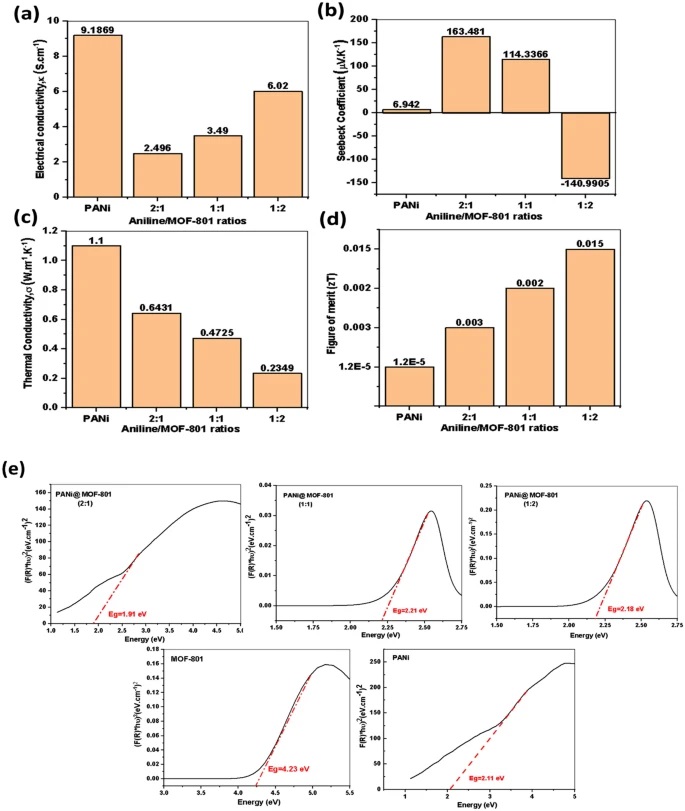

- 实验结果:PANi@MOF-801复合材料的电导率在2-7 S cm−1范围内,比原始MOF-801提高了六个数量级。
4. Seebeck系数的测量:
- 使用自制的稳态测量系统测量样品的Seebeck系数,样品被夹在铜加热器和聚四氟乙烯块之间,记录温差下的热电压变化。
- 实验结果:n型PANi@MOF-801复合材料展示了-141 µVK−1的Seebeck系数,表明了其热电转换能力。
5. 热重分析(TGA):
- 采用TGA技术分析MOF-801和PANi@MOF-801的热稳定性,测量在25–700°C温度范围内的重量损失。
- 实验结果:MOF-801在高温下表现出良好的热稳定性,PANi的加入进一步提高了复合材料的热稳定性。
分析测试:

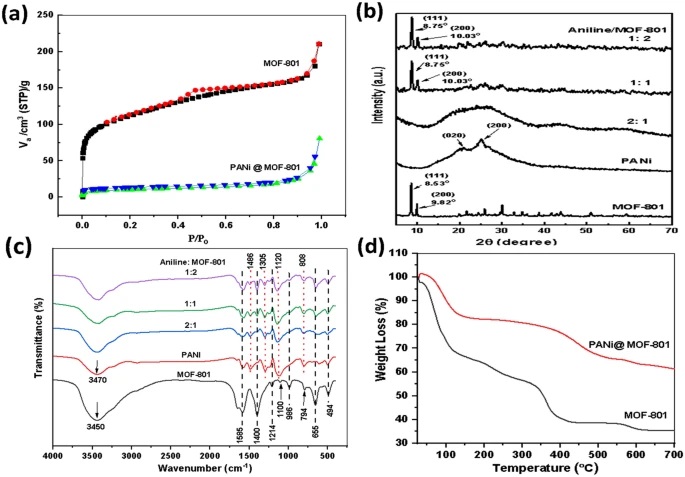

1. X射线粉末衍射(XRD)分析:
- 使用Cu Kα辐射对样品进行XRD分析,以确定MOF-801和PANi@MOF-801的晶体结构。
- 结果:MOF-801显示出与文献中数据一致的衍射峰,PANi@MOF-801的衍射图谱显示出PANi的非晶特征。
2. 傅里叶变换红外光谱(FTIR)分析:
- 利用FTIR分析PANi, MOF-801和PANi@MOF-801复合材料,以确认PANi的成功结合。
- 结果:MOF-801和PANi的特征吸收带在复合材料的FTIR谱图中出现,证实了PANi与MOF-801的结合。
3. 比表面积和孔隙性分析:
- 使用BET分析在77 K下使用N2作为探针气体,测量了MOF-801和PANi@MOF-801的比表面积和孔隙性。
- 结果:MOF-801的BET比表面积为550 m2 g−1,PANi@MOF-801(2:1)降低到36.4 m2 g−1,表明PANi部分堵塞了MOF的孔。
4. 扫描电子显微镜(SEM)和透射电子显微镜(TEM)分析:
- 使用SEM和TEM对MOF-801和PANi@MOF-801的形态特征和组成进行分析。

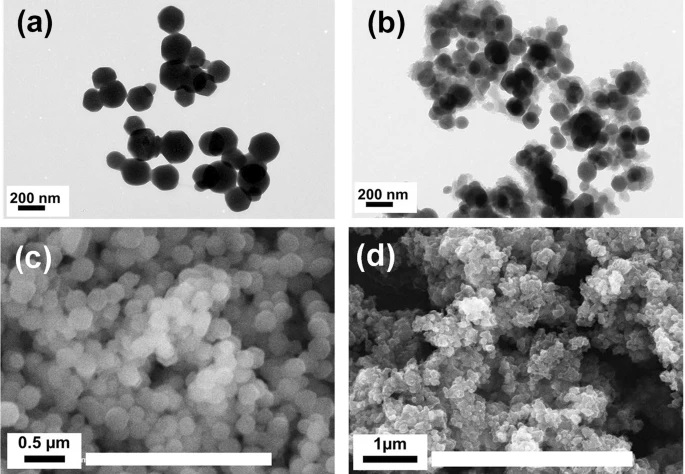

- 结果:SEM和TEM图像显示PANi在MOF-801表面和孔中的原位聚合,导致PANi链的拉伸和形态变化。
5. 能量色散X射线光谱(EDXS)分析:

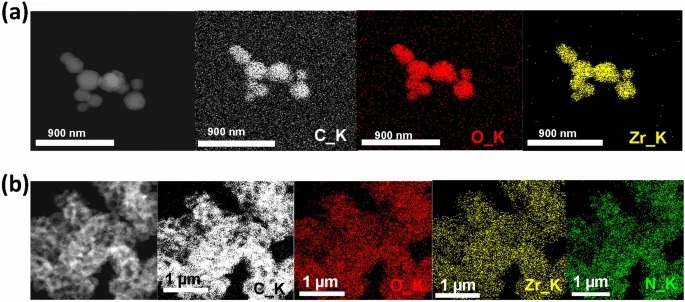

- 利用EDXS分析PANi@MOF-801样品中元素的分布。
- 结果:确认了C, O, N(来自PANi)和Zr元素在PANi@MOF-801样品表面和孔中的化学计量分布。
6. 紫外-可见漫反射光谱(DRS)分析:
- 使用DRS确定所制备复合材料的带隙。
- 结果:MOF-801的带隙为4.23 eV,PANi的带隙为2.11 eV,复合材料的带隙略有变化,表明了PANi与MOF之间的相互作用。
7. zeta电位测量:
- 在pH值为6-7的水中测量MOF-801, PANi和PANi@MOF-801(2:1)的表面电荷。
- 结果:MOF-801和PANi均显示出较高的正表面电荷,有助于它们在水中的良好分散性和稳定性。
总结:
本文成功合成了PANi@MOF-801纳米复合材料,并对其热电性能进行了全面表征。通过调整PANi与MOF-801的比例,实现了从p型到n型半导体的转变,并获得了优异的热电性能。这项工作不仅为热电材料的开发提供了新的思路,也为MOFs在能源转换和存储领域的应用开辟了新的道路。
展望:
尽管本文在热电材料领域取得了显著进展,但仍有一些问题和不足之处需要在未来的研究中解决。例如,需要进一步研究材料在长期使用中的稳定性,探索规模化生产的可能性,评估环境影响,以及深入研究聚合机制和热电转换机理。此外,通过调整合成条件和组成比例,有望进一步提高材料的热电性能,为实现高效的能量转换和存储提供新的材料选择。
Microporous Zr-metal-organic frameworks based-nanocomposites for thermoelectric applications
文章作者:
Asmaa Ebrahim, Mohsen Ghali & A. A. El-Moneim
DOI:
10.1038/s41598-024-62317-3
文章链接:
https://www.nature.com/articles/s41598-024-62317-3
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
购销咨询
技术咨询
选择分类
