English
+86-21-51987688
sales@chemsoon.com
注册
|
登录
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
含钴MOF材料
含镍MOF材料
含铈MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
DABCO DMOF材料
其他构型MOF材料
不同功能的MOF材料
MOF气体吸附和分离
MOF吸附和分离H2
MOF吸附分离CO2
MOF吸附和分离CH4
MOF吸附其他气体
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
其他C4-C10烃类分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
RAFT试剂
离子液体
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【发光MOF材料】二维层状Cd-MOF的中心金属触发结构转变:机理研究与应用
【发光MOF材料】二维层状Cd-MOF的中心金属触发结构转变:机理研究与应用
摘要:
中国科学院大学温跃红老师等报道的本篇文章(
Inorg. Chem. 2024
)中研究了金属-有机框架(MOFs)结构转变的现象,特别是中心金属离子触发的拓扑结构变化。作者通过将Cd-MOF [Cd(hsb-2)(bdc)·5H2O]n (HSB-W10)浸入硝酸镉水溶液中,实现了其向新型非穿插二维网络[Cd1.5(hsb-2)(bdc)1.5(H2O)2·H2O]n (HSB-W16)的转变。这一部分溶解-再结晶过程通过控制实验、1H NMR谱和摄影追踪分析进行了研究。此外,作者开发了一种结合原位多组分染料封装和中心金属触发的结构转变策略,用于制造具有白光发射的MOF材料。通过这种策略,不同的染料客体分子被同时引入HSB-W16宿主基质中,得到一系列白光发射MOF复合材料。这项工作不仅促进了固态转变的详细研究,还展示了结构转变在实际应用中的广阔前景。
研究背景:
1. MOFs的结构转变是该领域的一个重要研究方向,它有助于合成无法直接获得的MOFs,并为各种应用提供了新的可能性。
2. 已有研究通过溶剂、有机配体、金属离子和外部刺激等因素来实现MOFs的结构转变。
3. 本研究中,作者观察并研究了由中心金属离子触发的二维层状MOF的显著结构转变,并提出了一种新的结构转变机制。此外,作者还开发了一种新的策略,通过结合原位染料封装和中心金属触发的结构转变,制备了具有白光发射功能的MOF复合材料。
实验部分:

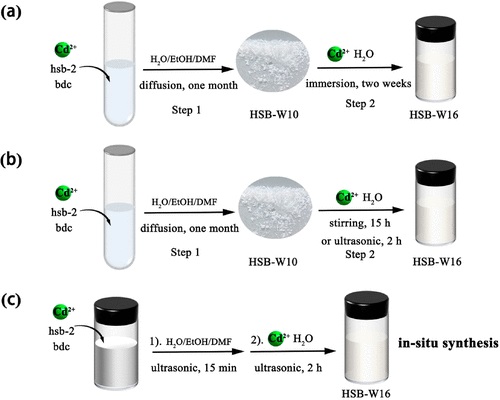

1) 合成2D层状Cd-MOF:作者通过浸渍法、搅拌或超声法以及原位合成法合成了2D层状Cd-MOF,具体操作包括将HSB-W10晶体浸泡在不同浓度的硝酸镉水溶液中,并在不同的时间下进行搅拌或超声处理以促进结构转变。

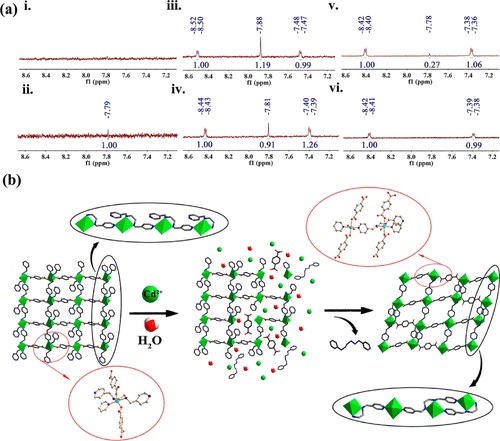

2) 结构转变研究:通过控制实验、1H NMR谱和摄影追踪分析,研究了从HSB-W10到HSB-W16的结构转变过程。实验结果显示,HSB-W10在硝酸镉水溶液中经过一定时间后成功转变为HSB-W16。

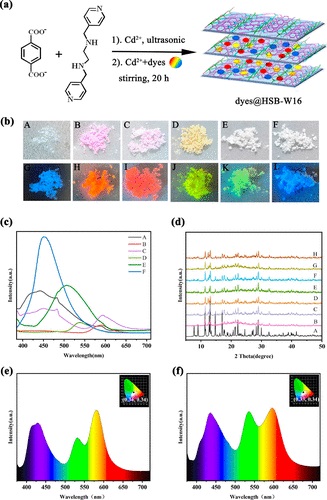

3) 染料分子封装:作者开发了一种结合原位多组分染料封装和中心金属触发的结构转变的策略,用于制造具有白光发射的MOF材料。通过这种方法,不同的染料客体分子被同时引入到HSB-W16宿主基质中,形成了一系列白光发射的MOF复合材料。
4) 热稳定性测试:使用热重分析(TGA)在氮气氛围下对HSB-W16的热稳定性进行了研究,结果显示HSB-W16在320°C之前保持稳定。
5) 溶剂稳定性实验:HSB-W16在H2O、EtOH和DMF溶剂中浸泡24小时后,通过PXRD分析确认其展现出良好的溶剂稳定性。
分析测试:
1) 元素分析:通过Vario MICRO CHNOS Elemental Analyzer对HSB-W16的C、H和N元素进行了定量分析,得到了具体的百分比组成。
2) 傅里叶变换红外光谱(FT-IR):记录了HSB-W16在4000−400 cm−1范围内的FT-IR光谱,通过特定的吸收峰确认了官能团的存在。
3) 粉末X射线衍射(PXRD):收集了HSB-W16的PXRD数据,与模拟模式匹配,证实了材料的高相纯度。
4) 热分析:通过NETZSCH STA 449C设备对HSB-W16进行了热分析,研究了其在20至800°C下的热稳定性。
5) 荧光发射光谱:使用FLS920荧光光谱仪记录了HSB-W16及其染料复合材料的荧光发射光谱,分析了不同染料分子的封装对荧光性质的影响。
6) 1H NMR谱:通过Bruker ADVANCE III 400 MHz NMR谱仪记录了HSB-W10在转变过程中释放的配体的1H NMR谱,分析了转变机制。

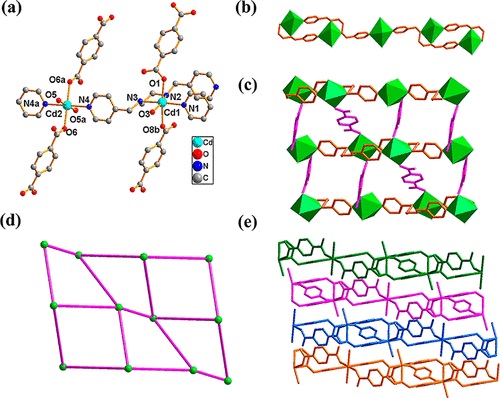

7) 单晶X射线衍射(SCXRD):对新鲜生长的HSB-W16晶体进行了SCXRD分析,揭示了其晶体结构和空间群。
8) X射线晶体学测量:使用“ROD, Synergy Custom system, HyPix”系统收集了单晶结构数据,并使用CrysAlisPro、SHELXL-2017和OLEX2程序包进行数据处理和结构解析。
总结:
本文通过中心金属离子触发的结构转变,成功制备了新型的二维层状MOF HSB-W16,并利用这一过程实现了染料分子的封装,制备了具有白光发射功能的MOF复合材料。这一研究不仅为理解MOFs的固态转变提供了新的见解,而且为设计新型多功能MOF材料提供了新的思路。
展望:
进一步研究HSB-W16及其染料复合材料在长期应用中的稳定性;更多的实验数据来详细阐述转变过程的每一步。
Central Metal-Triggered Structural Transformation of a 2D Layered MOF: Mechanistic Studies and Applications
文章作者:
Liping Wang, Mengyi Huang, Jinling Huang, Shuyu Zhang, Haitao Li, Hongyu Dong, Xin-Tao Wu, and Yuehong Wen*
DOI:
10.1021/acs.inorgchem.4c01885
文章链接:
https://pubs.acs.org/doi/10.1021/acs.inorgchem.4c01885
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
购销咨询
技术咨询
选择分类
