English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
HOF氢键有机框架材料
功能材料
g-C3N4 碳化氮
光电材料中间体
光电材料
离子液体
荧光探针及中间体
高分子材料
RAFT试剂
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【COF离子膜光电响应】:利用卟啉基离子共价有机框架膜增强离子能发电的光-盐度协同效应
【COF离子膜光电响应】:利用卟啉基离子共价有机框架膜增强离子能发电的光-盐度协同效应
摘要:
浙江大学孙琦课题组报道的本篇文章(
Chem Bio Eng. 2024

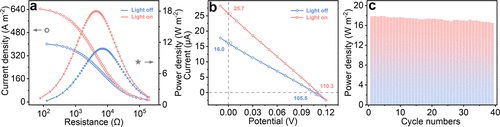

)中提出了一种创新的方法,使用含离子基团的卟啉单元构建了一种离子共价有机框架(COF)膜。这种膜在纳米通道内具有出色的电荷屏蔽能力,并且在光照射下展现出光电响应性,从而增强了离子导电性。因此,在0.5/0.01 M NaCl的盐度梯度下并暴露于光时,该设备实现了18.0 ± 0.9 W/m²的卓越峰值功率密度,是商业基准的3.6倍。这项工作不仅在材料科学领域取得了重大进展,而且为推进可持续能源技术开辟了有希望的途径。
研究背景:
1. 全球变暖限制在2°C以内的目标面临质疑,因为减少人为温室气体排放的速度可能不足以实现目标,因此需要探索替代能源以促进向零碳排放未来的转变。
2. 太阳能和盐度梯度能作为能源的替代选项已经显现出潜力,但能够同时利用这些能源的技术尚未充分开发。
3. 作者提出了一种新型的离子COF膜,该膜使用含光电活性的卟啉单元构建,通过在纳米通道中引入离子基团,实现了光照射下的离子传输增强,这在材料科学中是一个重要的创新。
实验部分:

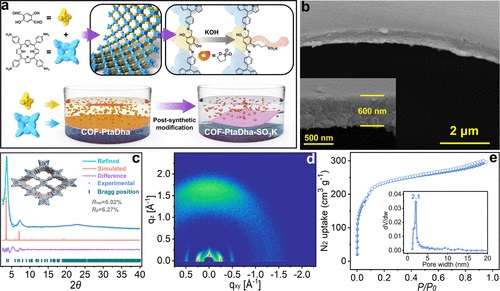

1. 膜的制备:通过界面聚合反应合成了自由站立的卟啉基COF膜(COF-PtaDha),并进行了后续的化学修饰,引入了磺酸钾(-SO3K)基团。
2. 膜的表征:使用傅里叶变换红外光谱(FT-IR)、固态13C核磁共振(NMR)光谱、扫描电子显微镜(SEM)、粉末X射线衍射(PXRD)、二维掠入射广角X射线散射(GIWAXS)和氮气吸附等温线等技术对膜进行了详细的表征。

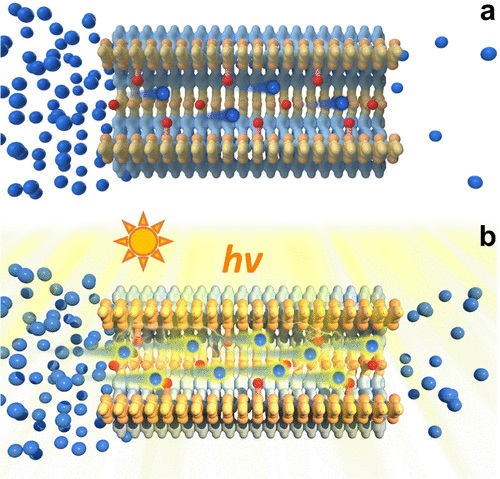

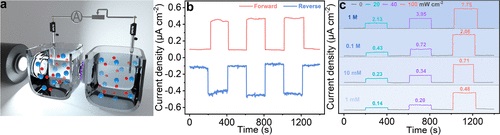

3. 光-离子效应研究:通过自制的导电池研究了COF-PtaDha在光照下的离子传输特性,发现光照可以显著增强离子电流。
4. 光电响应性离子膜的制备和表征:通过后合成修饰引入了-SO3K基团,增强了膜的电荷屏蔽能力,并提高了其选择性。
分析测试:
1. FT-IR分析:COF-PtaDha膜在1602 cm–1处显示出C═N伸缩振动的峰,表明了高聚合度。
2. NMR光谱:在162.0 ppm处的C═N信号证实了COF结构的成功形成。
3. SEM成像:显示了膜的无缺陷表面形貌和大约600 nm的厚度。
4. PXRD图案:显示出尖锐的反射峰,表明了高度结晶的材料形成。
5. GIWAXS测量:确认了COF膜的晶体性质和强烈的纹理。
6. BET比表面积:计算为775 m² g–1,孔径分布中心在2.1 nm。
7. UV-vis光谱:显示出强吸收,表明了出色的光吸收行为。

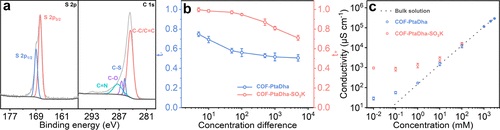

8. XPS分析:确认了磺酸根离子的存在,以及通过后合成修饰成功引入了-SO3K基团。
总结:
1. 本研究展示了一种新型光响应离子膜,该膜通过光-盐度协同效应优化了离子能发电性能。
2. 研究发现,光-离子效应在增强离子导电性和降低膜电阻方面具有深远的影响。这导致了RED设备功率密度的显著提高。这项工作揭示了合成结构中纳米尺度能量转换的协同作用,为创新和实际应用开辟了新的前沿。
3. 该COF材料的适应性突出了多功能集成的有希望的途径,为未来的科学探索和技术突破提供了激动人心的机会。
展望:
1. 进一步研究可以探索结构缺陷对COF膜的光电响应性的影响。
2. 对COF膜进行长期稳定性测试,以评估其在实际应用中的耐久性。
3. 进一步探索COF膜在其他能源转换和存储应用中的潜力,如太阳能电池和超级电容器。
Harnessing Solar-Salinity Synergy with Porphyrin-Based Ionic Covalent-Organic-Framework Membranes for Enhanced Ionic Power Generation
文章作者:
Weipeng Xian, Changjia Zhu, Zhuozhi Lai, Qing Guo, Di Wu, Qing-Wei Meng, Sai Wang, Shengqian Ma, and Qi Sun*
DOI:
10.1021/cbe.3c00119
文章链接:
https://pubs.acs.org/doi/10.1021/cbe.3c00119
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权请联系修改、删除。未经允许第三方不得复制转载。
选择分类
