液体如何在单晶MOF中扩散？吸附强弱而非孔道堵塞主导传输

首页 > 行业动态 > 液体如何在单晶MOF中扩散？吸附强弱而非孔道堵塞主导传输

摘要
1. 美国密歇根大学 Adam J. Matzger团队在 Angew发表研究，通过将 MOF-5、MOF-177 与 ZIF-8 单晶嵌入环氧玻璃隔板构建单晶膜，在 H 型扩散池中定量考察二元/三元液相体系的跨晶体传输，从而将本征孔道内扩散与晶界/颗粒间扩散解耦。

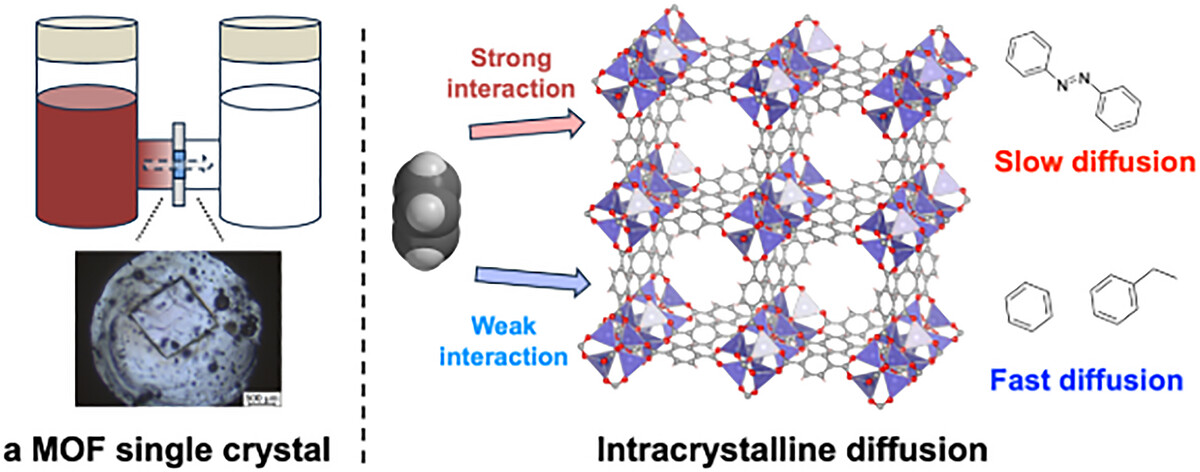

2. 该工作发现，即使动力学直径相同的客体分子，其扩散速率仍可相差显著；慢传输主要归因于强客体–框架相互作用，而非孔道堵塞或表面坍塌，并通过选用相互作用更强的溶剂降低客体–框架作用后扩散加快予以佐证。

研究背景
1. 行业问题
多孔材料内的分子扩散是吸附分离过程的核心，但常规填充床中颗粒间空隙形成的晶界/外扩散路径会掩盖本征孔道扩散，导致实测扩散系数与理论预测可相差数量级，难以建立可靠的构效关系。
2. 现有方案
活性炭、硅胶等缺乏明确孔结构，沸石难以生长到适合单晶直接测量的尺寸。已有红外显微、干涉显微、共聚焦荧光显微及吸附摄取等方法多只能表征从体相溶液向 MOF 核心的吸附扩散，难以捕捉跨晶体传输动力学；
3. 本文创新
本文以可生长至数百微米、结构可精确解析的 MOF 单晶为模型，将其封装为单晶膜并置于 H 型池中，直接测量液相客体跨晶体扩散，从而分离本征孔道内扩散，并系统比较吸附/脱附与晶内扩散的耦合贡献。

实验内容
1. 单晶膜构筑

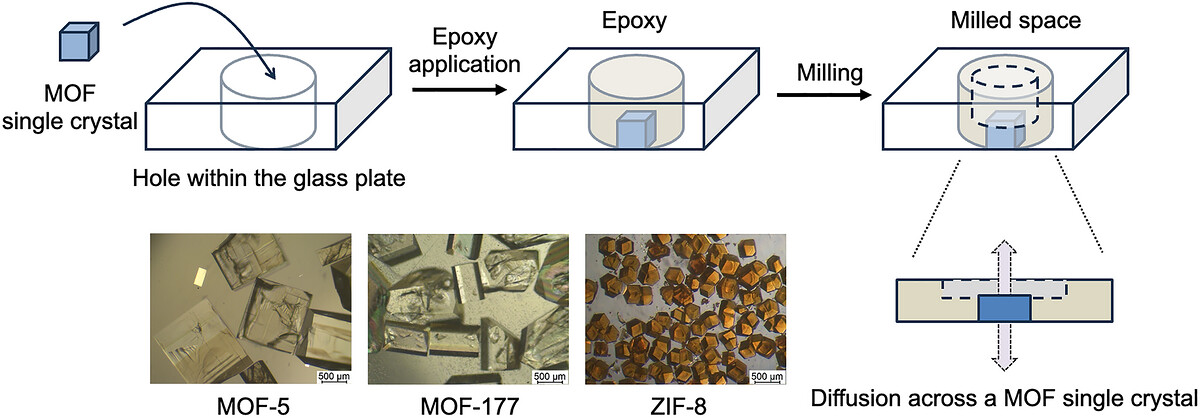

将尺寸约 900 μm 的 MOF-5、约 700 μm 的 MOF-177 和约 250 μm 的 ZIF-8 单晶分别置于 1.6 mm 厚玻璃板的 4 mm 孔中，干空气流下用环氧填充并固化，随后双面研磨暴露晶体两侧表面，形成单晶膜。
2. 液相扩散测量
在 H 型池中分别加入 2 mL 供体溶液（如癸烷中的偶氮苯）与 2 mL 受体溶液（癸烷），两侧搅拌，用原位紫外–可见光谱监测受体侧浓度随时间变化。
3. 变量设计与对照
选用动力学直径约 6.6 Å 的偶氮苯等客体，比较 MOF-5、MOF-177 与 ZIF-8 的传输行为；通过改变客体分子、溶剂种类及二元/三元体系组成，考察孔口尺寸、客体–框架相互作用与溶剂竞争对扩散的影响，并以大于孔口的客体无法跨膜作为界面完整性的对照。

分析表征
1. 膜结构与界面完整性

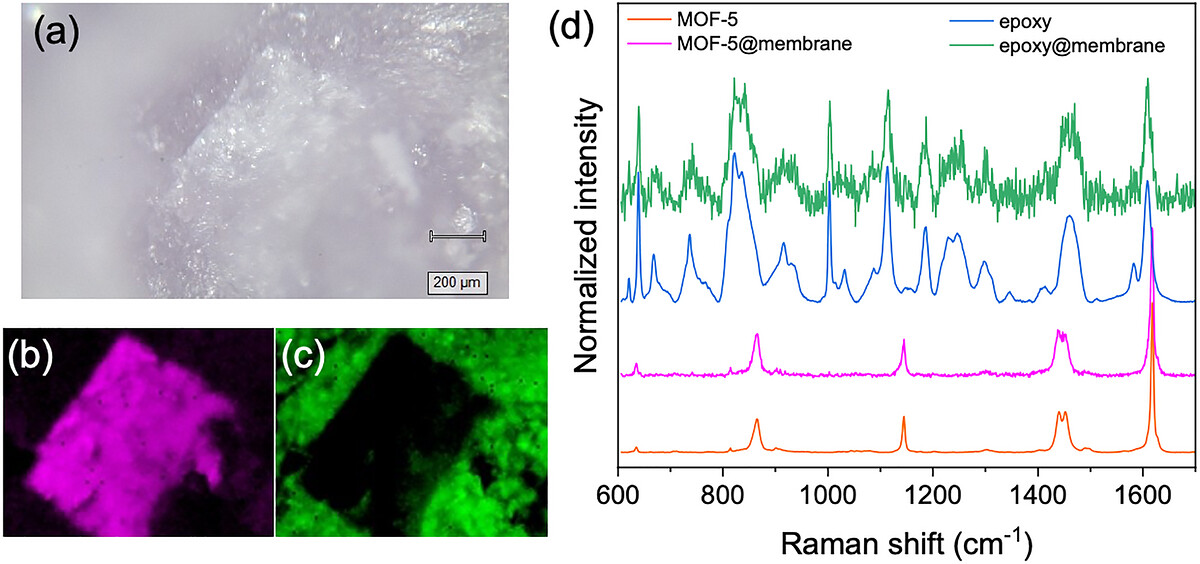

拉曼 mapping 显示研磨区晶体部分对应 MOF-5 信号、周围为环氧信号，晶体–环氧界面无明显缝隙，且研磨 MOF 区域内未检测到环氧信号，表明环氧未渗入孔道。
2. 孔口尺寸与分子尺寸
由晶体结构经 Mercury 软件计算孔限制直径：MOF-5 为 7.83 Å、MOF-177 为 10.9 Å、ZIF-8 为 2.90 Å；客体动力学直径由分子最窄截面距离加范德华半径估算，偶氮苯约 6.6 Å。
3. 扩散性能证据

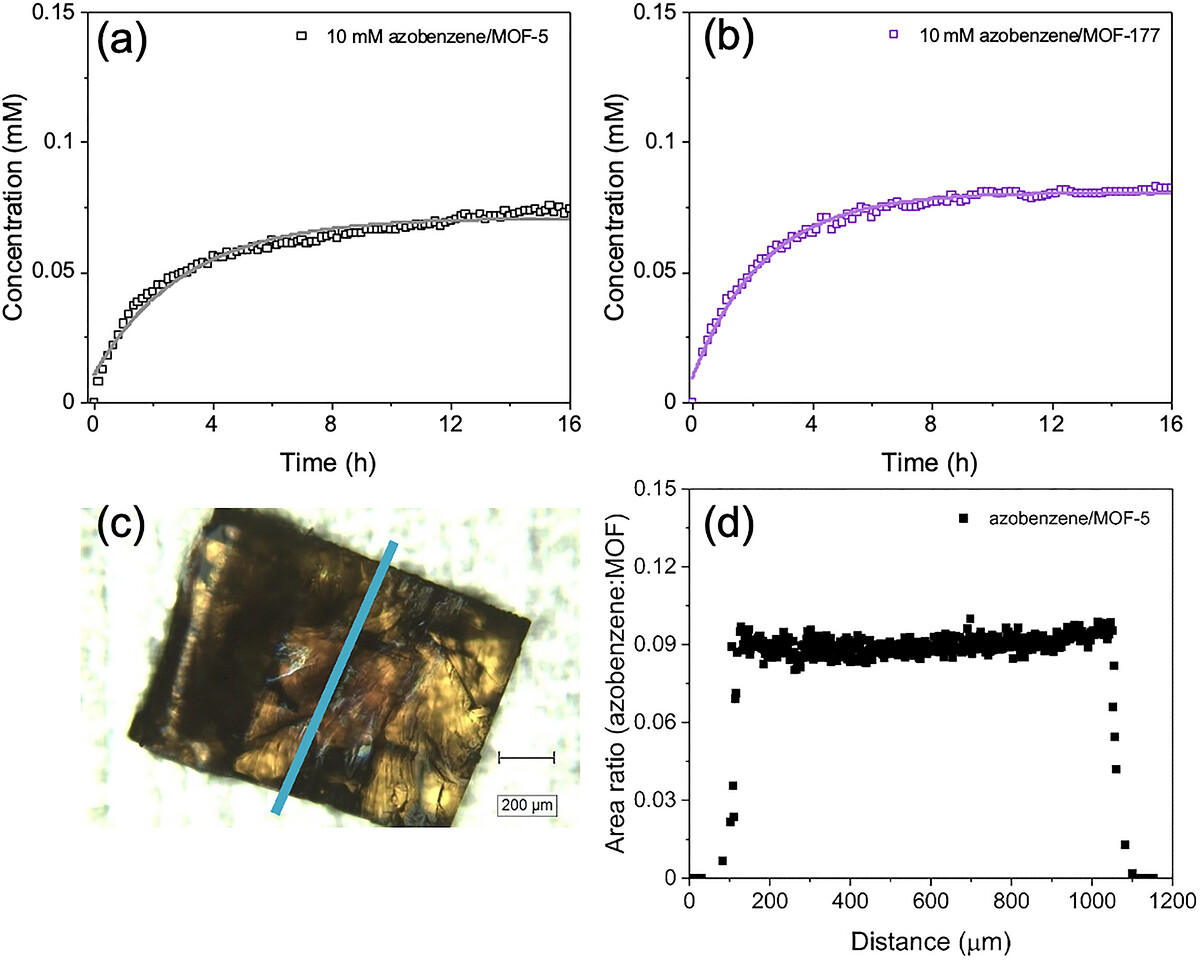

10 mM 偶氮苯经 MOF-5 的扩散曲线显示，前约 4 h 受体侧浓度快速上升，16 h 后缓慢趋近 0.07 mM，远低于理论平衡值 5 mM；MOF-177 呈现类似行为，说明跨晶传输受显著阻滞。

机理分析
1. 吸附–脱附–晶内扩散耦合
跨单晶膜的传输包含供体侧吸附、晶内孔道扩散与受体侧脱附等串联步骤；在强客体–框架相互作用下，吸附/脱附而非单纯孔道几何成为限速环节，导致表观扩散速率降低。
2. 相互作用而非孔道堵塞

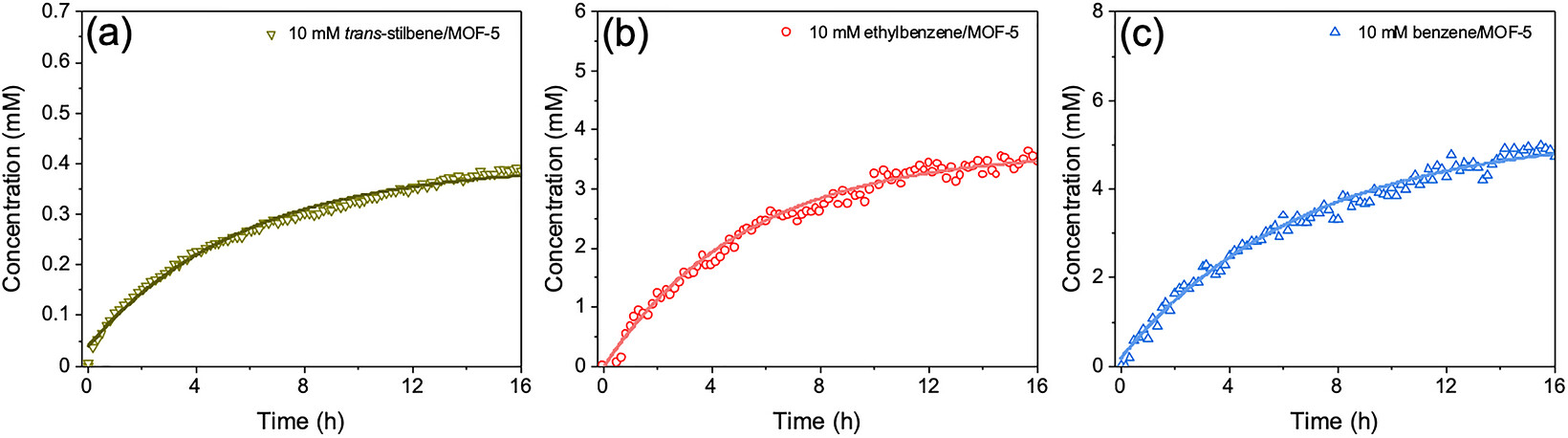

动力学直径相同的客体仍表现显著不同的传输速率，说明差异来自吸附模式与结合强度不同；孔道堵塞和表面坍塌均不能主导传输速率变化。
3. 溶剂竞争调控证据
选用与框架相互作用更强的溶剂可削弱客体–框架作用，使扩散速率提高，为上述机制提供直接佐证；作者据此提出本征扩散的基准行为，用于校准计算模拟，但微观吸附/脱附动力学仍主要依赖宏观扩散曲线推断。

总结
1. 本研究建立单晶膜–H 型池方法，将液相客体跨 MOF 单晶的晶内扩散从晶界/颗粒间扩散中解耦，为理解 MOF 本征传输行为提供定量基准。
2. 结果表明，客体–框架相互作用强弱是决定扩散快慢的关键因素，相同动力学直径的分子也可因吸附模式不同而呈现显著差异，孔道堵塞与表面坍塌并非主导原因。

文章标题：Elucidating Liquid-Phase Guest Transport Across MOF Single Crystals: Interplay of Adsorption, Desorption, and Intracrystalline Diffusion
文章作者：Hochul Woo、Hans Roman Cortina、Adam J. Matzger
DOI：10.1002/anie.9654577
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.9654577

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

美国密歇根大学 Adam J. Matzger 团队在Angew发表研究，以 MOF 单晶膜解耦液相晶内扩散，发现客体–框架相互作用而非孔道堵塞主导传输。
