层间电子耦合驱动定向电荷传输：TAPD基COF高效光催化产过氧化氢

首页 > 行业动态 > 层间电子耦合驱动定向电荷传输：TAPD基COF高效光催化产过氧化氢

摘要

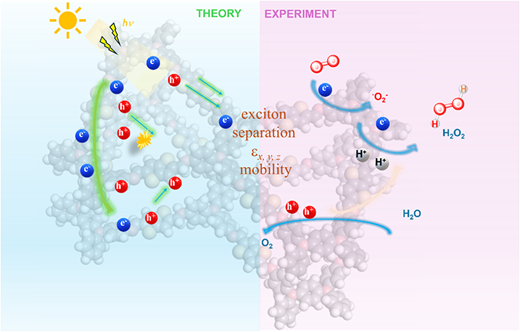

1. 比利时根特大学 Jiamin Sun与Pascal Van Der Voort 团队在 JACS 发表研究。该工作并没有开发“新拓扑 COF”，而是用一组拓扑相同、孔性相近的常见 TAPD 基 Kagome拓扑 COF，回答了一个长期被混淆的问题：COF 光催化到底是由局域给受体D/A电荷分离决定，还是由分离后电荷的定向传输决定？
2. 研究结果最终证明定向，相比局域 D/A 分离，层间电荷传输才是决定 COF 光催化性能的关键设计参数。

研究背景
1. 行业问题
光催化 O₂ 还原产 H₂O₂ 需要同时解决两个环节：激子解离，以及解离后载流子能否在复合前迁移到催化位点。对二维 COF 而言，载流子既能在层内传输，也能沿 π–π 堆叠方向跨层传输，但“定向传输”在光催化中的作用长期不清楚。
领域内普遍把增强 D/A 对比度当作提升活性的主要抓手，可 D/A 设计主要优化的是局域电荷分离，并不必然改善长程传输，过强对比甚至可能引入迁移势垒。
2. 现有方案
已有大量工作通过给受体单元组合降低激子结合能、促进电荷分离，并报道 D/A 对比度增大伴随活性提升。但这类策略难以回答一个更关键的问题：
当激子已经在单个 D/A 单元上解离后，电荷如何离开这个局域对？对层状 COF 来说，层间电子耦合和面外传输是否才是真正的限速因素？
3. 本文创新
1) 本文的核心是“控制变量”：同一 TAPD 给体、三种电子性质递变受体、相同 Kagome 拓扑，使 D/A 强度与电荷传输得以分离。
2) 用瞬态吸收捕获跨层电荷转移态，把“层间电子耦合—定向传输—抑制复合—活性”连成一条完整证据链。最终用普通的COF结构回答了一个领域机理问题。

实验内容
1. 三种 TAPD 基 COF 的设计与合成

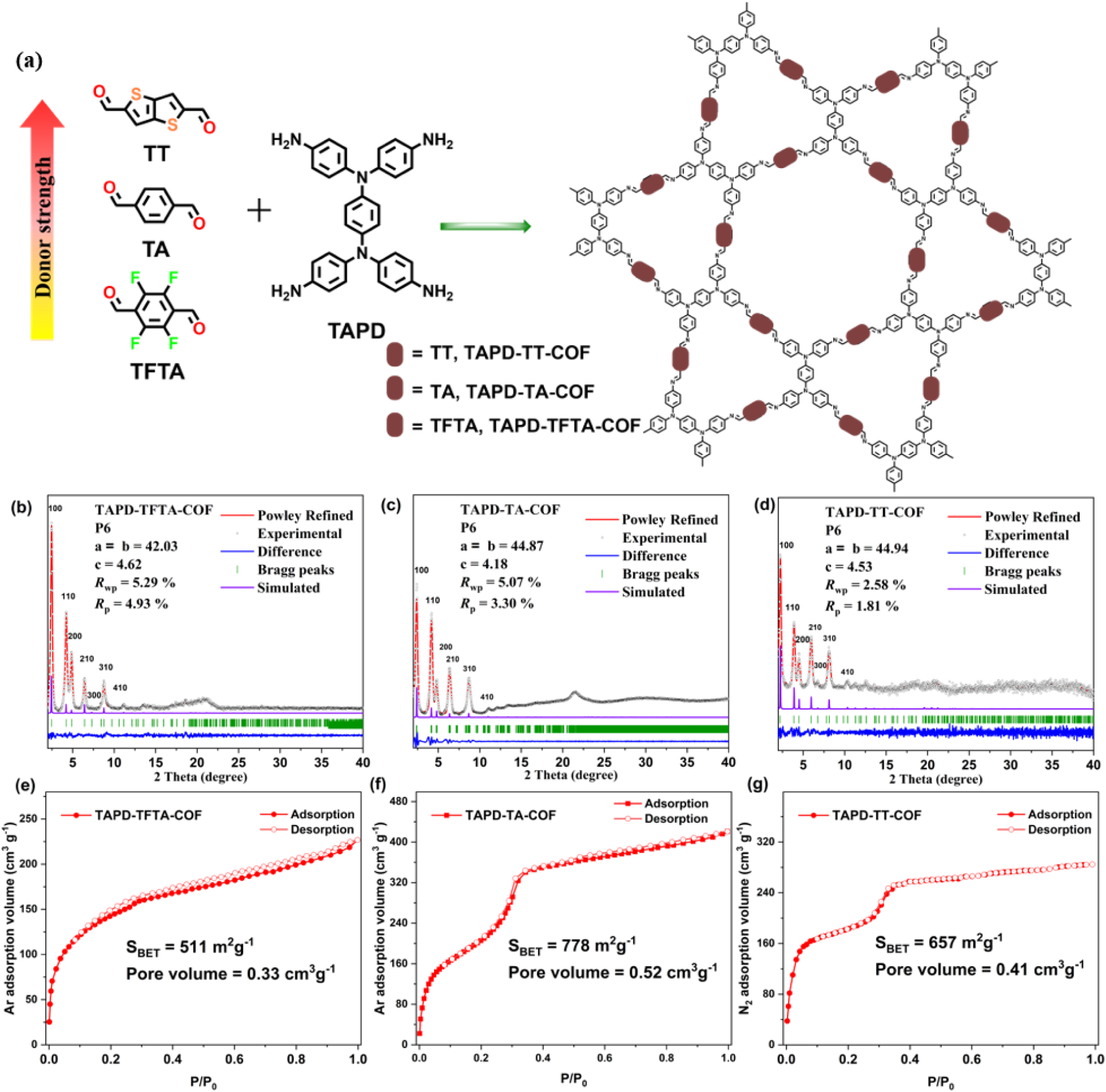

作者以 TAPD 为共同给体，选取 TFTA、TA、TT 三种醛受体，通过 Schiff 碱缩合构筑三种亚胺 COF，三者保持相同 Kagome 拓扑。
2. 光催化产 H₂O₂ 活性评价

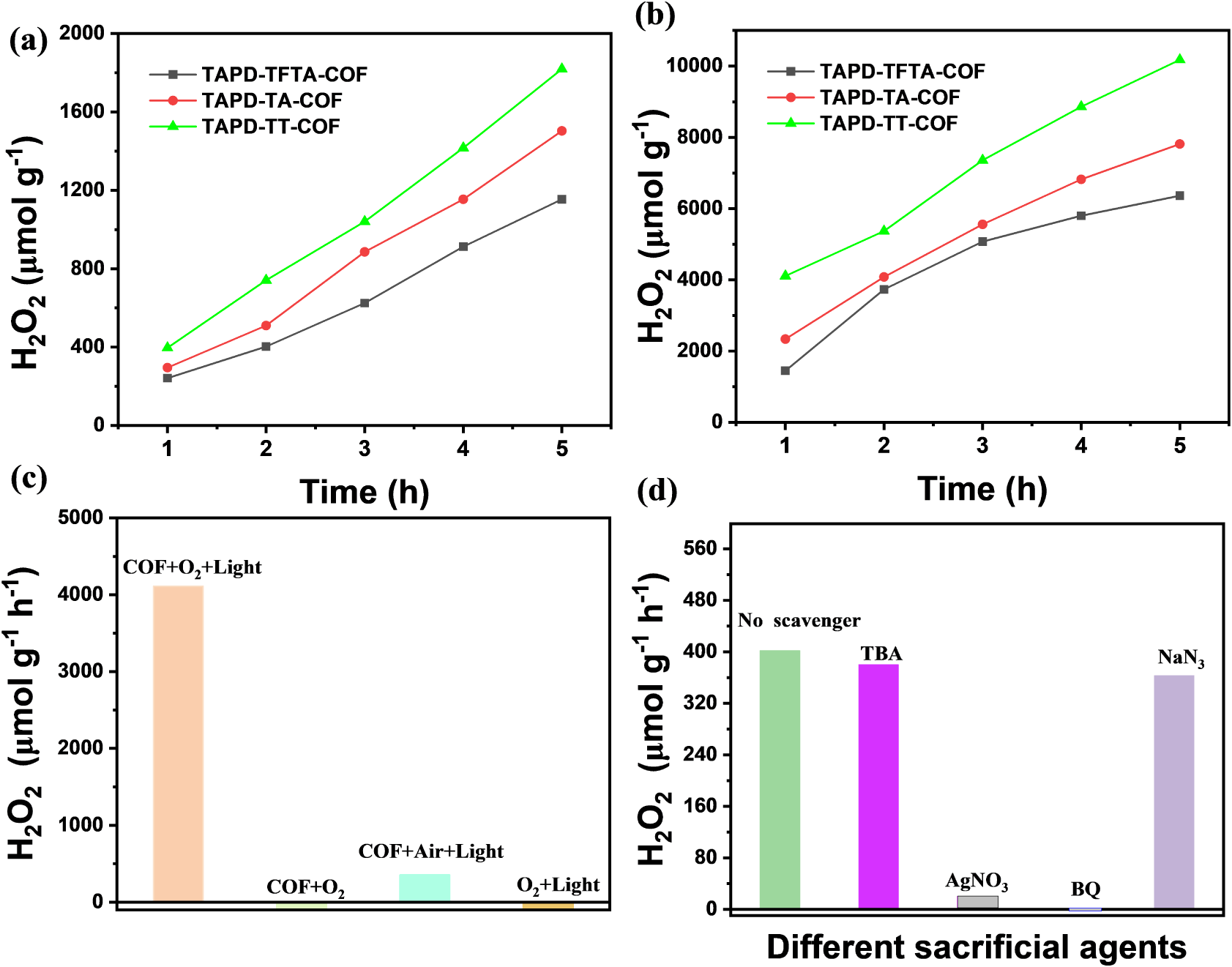

三种 COF 活性排序为 TAPD-TT-COF > TAPD-TA-COF > TAPD-TFTA-COF，差距接近两倍。清除剂实验和原位 DRIFTS 表明三者走相似的间接二电子氧还原路径，关键中间体包括 O₂^•– 与 OOH*，因此活性差异不能简单归因于反应路径不同。
3. 理论计算与超快光谱方案
作者用 TD-DFT 比较二聚体片段的激发态电子—空穴分布，用 HSE06 周期 DFT 计算能带、带边电荷密度、介电函数和电子/空穴有效质量，并用飞秒瞬态吸收追踪激子解离与跨层电荷转移态的形成。

分析表征
1. 结构表征: 三种COF同构，且具有接近的DA面积
1) 三种 COF 均采用 AA 重叠堆叠而非 AB 错位堆叠，具有可比的长程堆叠骨架，活性差异更适合从电子耦合和传输角度解释。
2) 氩气吸附显示三种 COF 均具有 Kagome 结构相关的双峰孔径分布，比表面积和孔体积处于同一量级。
作者据此排除“表面积效应主导活性”的解释，把问题聚焦到本征电子性质。
2. 光电响应

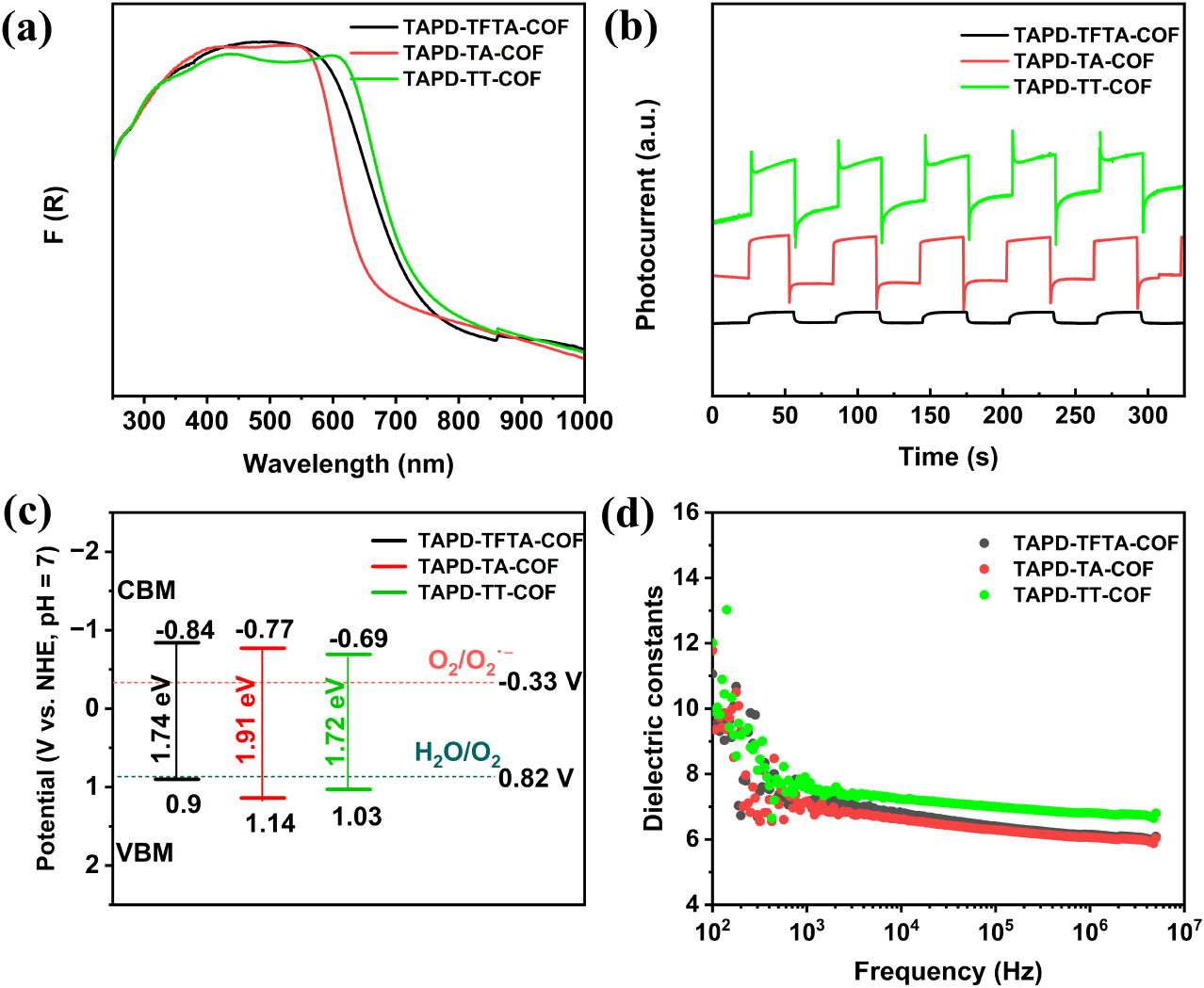

UV–Vis 表明三者均具可见光吸收；介电函数分析显示 COF 的面内介电屏蔽已足以有效解离激子。换句话说，D/A 强度并不是限制活性的主要瓶颈，真正需要追踪的是分离后电荷的传输与复合。
3. 光催化性能证据

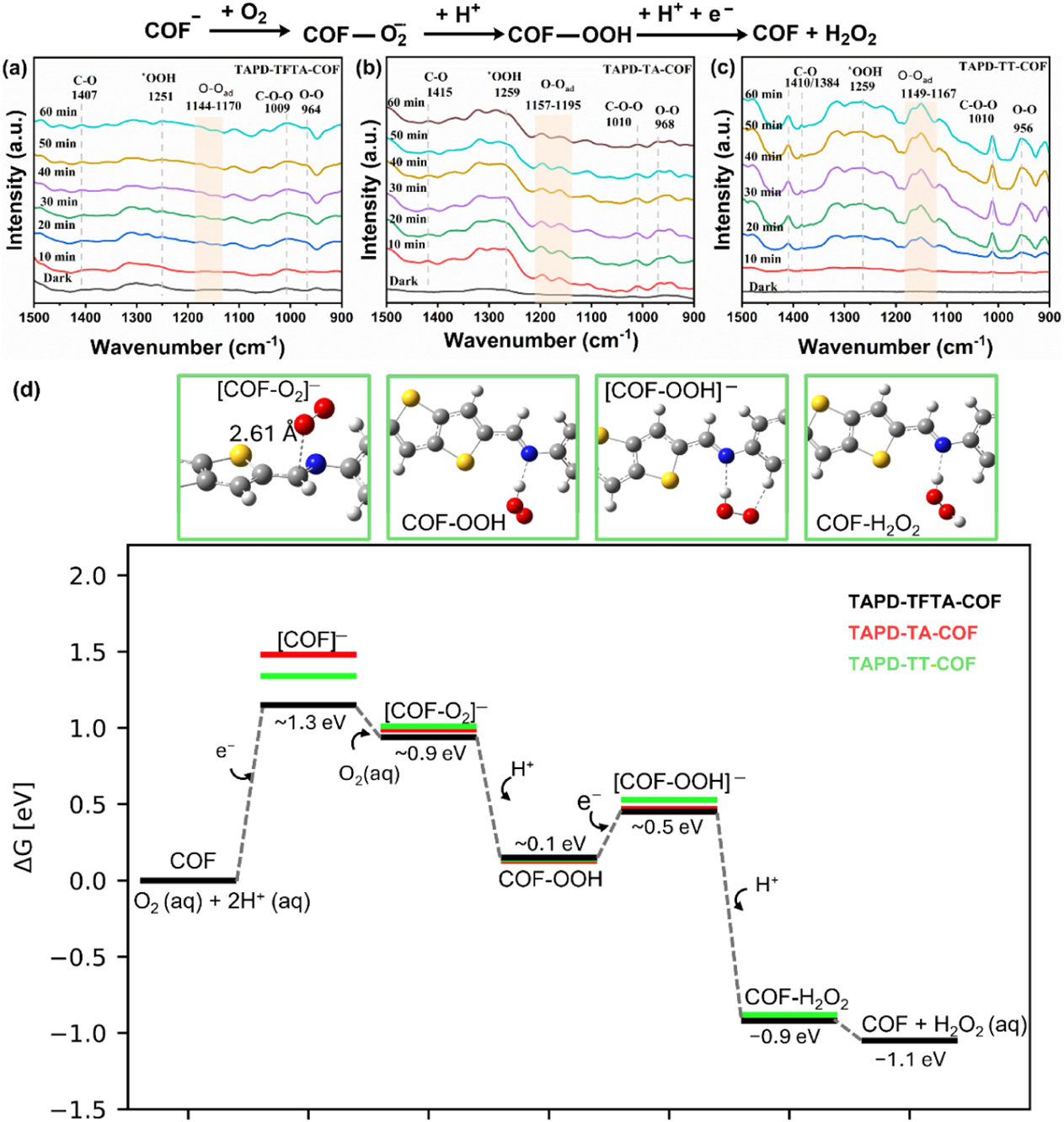

活性排序与结构/孔性排序不一致，却与层间电子耦合强弱一致。原位 DRIFTS 在三种材料中观察到相似反应中间体，但 TAPD-TT-COF 的信号更强，说明其更高效地生成活性氧中间体，而不是走了一条完全不同的催化路径。

机理分析
1. 面内 D/A 分离不是活性差异的来源
TD-DFT 显示三种 COF 的面内给受体电荷转移和激子解离行为相近，甚至 TAPD-TFTA 的局域分离略优；然而实验活性是 TAPD-TT 最高。
这一“反直觉”结果直接说明：仅用 D/A 对比度或局域激子解离无法解释性能差异，必须考察分离后电荷往哪里走。
2. 电子走层间、空穴留面内的各向异性传输
三种 COF 的面内电子有效质量都很大，空穴面内传输更有利；真正的差异出现在层间电子传输。
TAPD-TT-COF 的面外电子有效质量仅约 2.5 m_e，明显低于 TFTA 的约 4 m_e 和 TA 的约 18 m_e。
结构根源是 TT 受体单元与 COF 层平面共面排列，而 TFTA、TA 发生扭转；共面排列增强了相邻层 π 体系重叠和层间电子耦合，使电子更易沿堆叠方向迁移。这是本文最核心的机制发现。
3. 跨层电荷转移激基缔合物态抑制复合
飞秒瞬态吸收显示，光激发后先发生面内 D/A 电荷转移形成 CT 激子，随后在数皮秒尺度形成跨越相邻层的电荷转移激基缔合物态（CTE*）。该态使电子与空穴分布在不同层间，降低复合损失；这一过程在 TAPD-TT-COF 中最显著，与其最高光催化活性直接对应。“层间电子耦合强—面外电子传输快—跨层 CT 态形成—复合减少—活性提升”形成逻辑闭环。

总结
1. 该工作的核心不是“发明一个常见拓扑的新 COF”，而是用同一给体、不同受体、相同拓扑的控制变量体系，把 D/A 强度与电荷传输解耦，证明三者面内电荷分离和反应热力学相近时，H₂O₂ 活性仍可相差近两倍。
2. 这项工作的价值在于“纠偏 + 给出新设计规则”：不要只卷 D/A 对比度，而要通过受体单元平面化/垂直 π 对齐、增强层间耦合、缩短层间距、构建电子层间传输与空穴面内传输的协同路径来提升光催化性能。

文章标题：Directional Charge Transport via Interlayer Electronic Coupling Enhances Photocatalysis in Covalent Organic Frameworks
文章作者：Zhongliang Wen、Titus de Haas、Jiamin Sun、Diem Van Hamme、Chidharth Krishnaraj、Annelies Vitharana、Maojun Deng、Linyang Wang、Pieter Geiregat、Veronique Van Speybroeck、Pascal Van Der Voort
DOI：10.1021/jacs.6c14242
文章链接：https://pubs.acs.org/jacsat/article/doi/10.1021/jacs.6c14242/5454636/Directional-Charge-Transport-via-Interlayer

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

比利时根特大学 Jiamin Sun 与 Pascal Van Der Voort 团队在 JACS 发表研究，揭示层间电子耦合驱动的定向电荷传输是提升 COF 光催化产过氧化氢活性的关键：常见结构不是卖点，解耦 D/A 强度与传输、提出层间耦合设计原则才是。 ```
