磺酸锚定离子型COF构建稳健物理吸附润滑膜 | 上海楷树化学科技有限公司

首页 > 行业动态 > 磺酸锚定离子型COF构建稳健物理吸附润滑膜

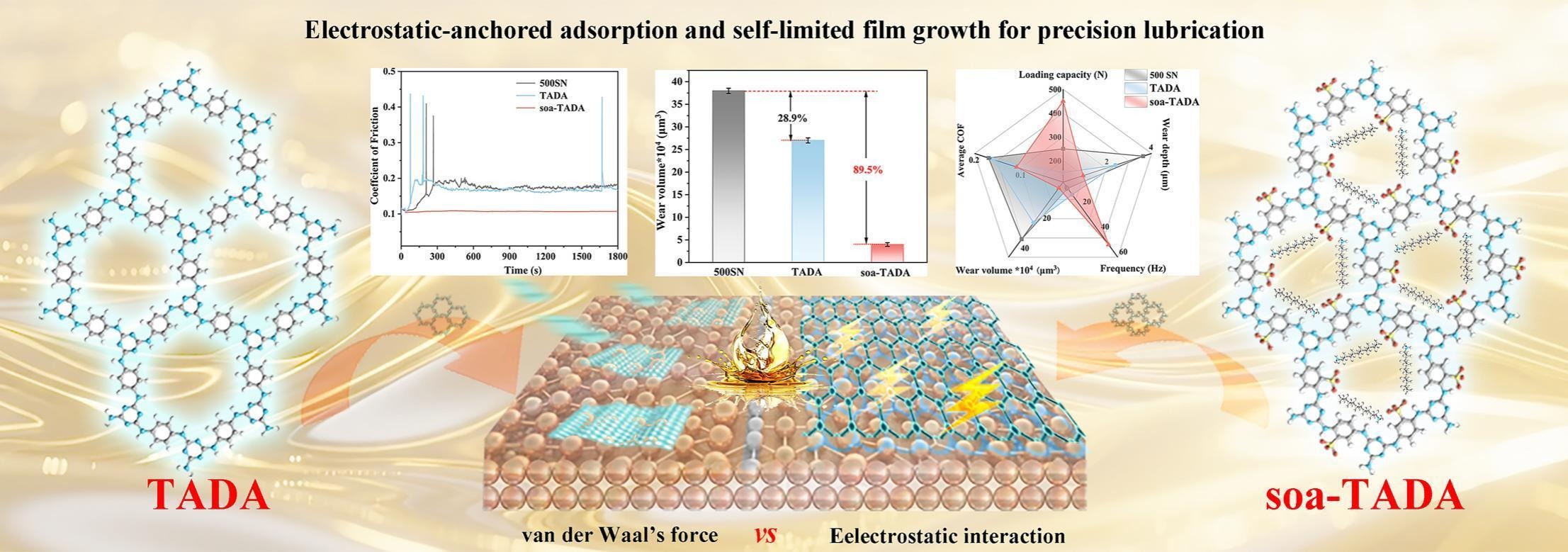

磺酸锚定离子型COF构建稳健物理吸附润滑膜

摘要
1. 宝鸡文理学院文平与中国科学院兰州化物所凡明锦团队在 Chem. Eng. J. 发表研究，设计离子型共价有机框架（iCOF）润滑添加剂 soa-TADA，利用磺酸基在金属表面形成稳健物理吸附。
2. 在 500# 基础油、200 N 条件下，soa-TADA 使摩擦力和磨损体积分别降低 64% 和 89.5%；其最优添加量为 0.6 wt%。DFT 结果进一步指向强 p–d 杂化及硬酸–硬碱相互作用。

研究背景
1. 行业问题
传统润滑添加剂在金属表面形成的保护膜可能受到剪切、冲刷和竞争吸附影响，摩擦与磨损控制仍面临耐久性要求。精密润滑还需要兼顾承载能力、频率适应性及长期稳定性。
2. 现有方案

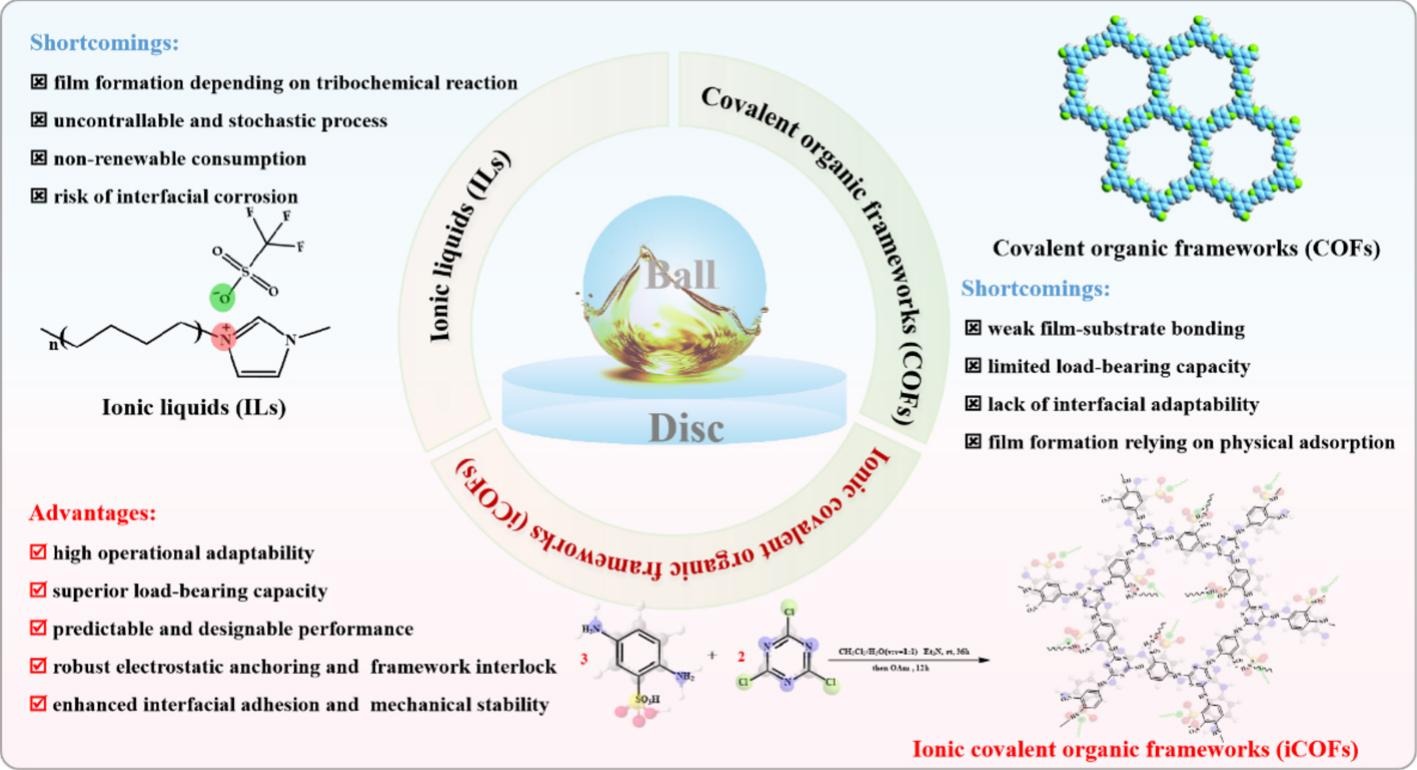

共价有机框架可利用有序孔道、较大的比表面积和可设计界面用于润滑，但中性 COF 与金属表面的结合通常偏弱，容易出现吸附不牢或润滑膜不耐久的问题。页面未提供既有方案的系统对比数据。
3. 本文创新
本文将磺酸根引入共价有机框架，构建离子型 COF soa-TADA，以磺酸锚点增强其在金属表面的物理吸附，并获得覆盖 TADA 与 soa-TADA 的结构、摩擦学及第一性原理对比证据。

实验内容
1. 材料设计与制备

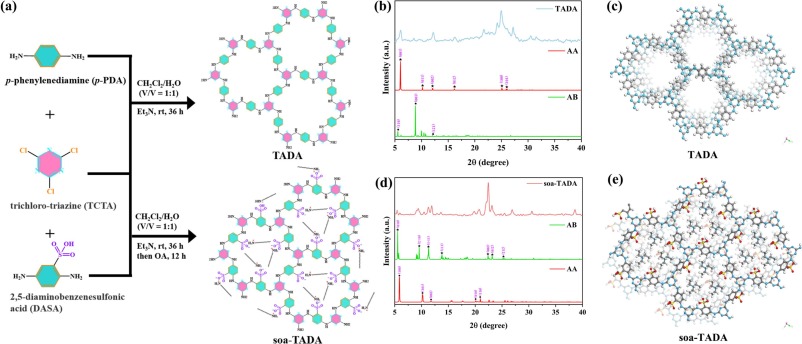

页面图示比较 TADA 与 soa-TADA 的结构设计，并通过 TADA、soa-TADA 的 XRD、FTIR、热重、Zeta 电位和 BET 结果开展验证；具体单体、溶剂、温度、反应时间、产率及纯化条件页面未提供。
2. 润滑配方与变量设计
以 500# 基础油为介质，考察 soa-TADA 添加浓度对摩擦力和磨损体积的影响，并在最优浓度 0.6 wt% 下与 TADA 对比。实验进一步评价载荷承载、频率适应性、长期耐久性和综合摩擦学指标。
3. 磨痕与界面表征
通过 SEM、三维轮廓、深度分布、Raman、纳米划痕和 QCM 频率位移分析磨痕；利用 XPS 检查 C 1s、O 1s、N 1s、S 2p 与 Fe 2p，并以 FIB-TOM 及元素分布观察 soa-TADA 润滑下的磨痕截面。
4. 量子化学计算
DFT 计算比较 TADA 与 soa-TADA 单元的 HOMO、LUMO 分布，分析 Fe(110) 表面吸附构型、吸附能、分子运动轨迹、总态密度和投影态密度。计算参数与软件信息页面未提供。

分析表征

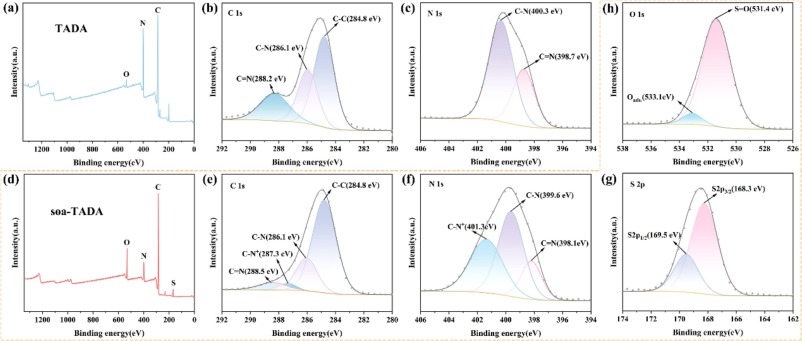

1. COF 结构与界面化学表征

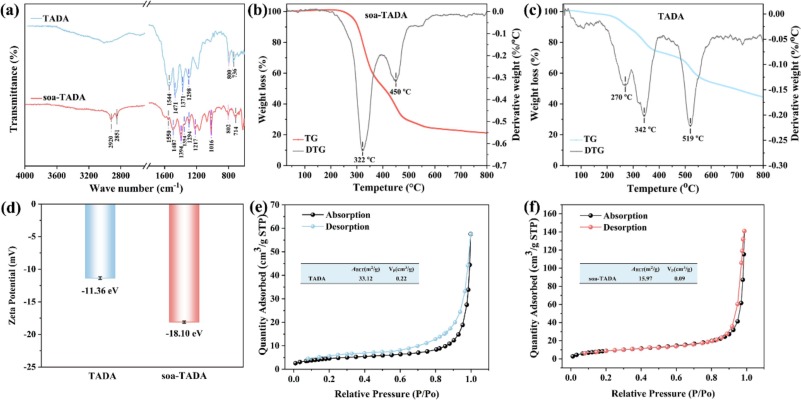

XRD 分别用于分析 TADA 与 soa-TADA 的晶体结构和层间堆垛方式；FTIR、热重及差热重曲线用于核对两类材料的化学组成与热稳定性。Zeta 电位结果显示离子化 soa-TADA 带有区别于中性 TADA 的表面电荷特征，BET 等温线则用于比较其比表面积与孔隙性质。上述结果共同说明，引入磺酸基并未破坏 COF 的有序组装，同时改变了材料表面化学环境。
2. 形貌与摩擦学性能证据
1) 摩擦磨损测试表明，soa-TADA 在 500# 基础油中的性能随添加量变化，0.6 wt% 为最优浓度；在 200 N 条件下，其摩擦力和磨损体积分别降低 64% 和 89.5%。
2) 与等量 TADA 相比，soa-TADA 在降摩、减磨、承载、频率适应和长期耐久性等方面表现出更优的综合效果。
3. 磨痕与润滑膜界面证据
SEM、三维轮廓和深度图显示 soa-TADA 润滑后的磨痕损伤程度较低；Raman、纳米划痕及 QCM 频率位移结果进一步支持其对金属表面的保护和界面稳定作用。磨痕 XPS 结果比较了基础油、TADA 和 soa-TADA 条件下的 C 1s、O 1s、N 1s、S 2p 与 Fe 2p 信号，用于判断表面沉积物、化学键合状态及铁基底的反应变化。

机理分析
1. 磺酸锚定与物理吸附增强
soa-TADA 通过磺酸根与金属表面产生强静电及硬酸–硬碱相互作用，使 COF 片段能够在 Fe(110) 表面形成更稳固的物理吸附层。相比中性 TADA，离子型骨架提高了材料与金属界面的结合稳定性，降低了润滑过程中因剪切、冲刷或竞争吸附导致的界面脱附风险。
2. 有序界面膜与摩擦调节
DFT 计算比较了两种 COF 单元的 HOMO、LUMO 分布及其在 Fe(110) 表面的吸附构型、吸附能、分子运动轨迹和态密度。结果指向 soa-TADA 中较强的 p–d 杂化以及更显著的界面电子相互作用，说明其能够在金属表面形成更稳定、更有序的吸附结构。该吸附层减少摩擦界面的直接接触，并通过界面剪切与载荷传递协同发挥润滑作用，从而实现降摩和减磨。

总结
1. 本研究构建了以磺酸根为界面锚点的离子型 COF soa-TADA，利用静电及硬酸–硬碱相互作用增强其在金属表面的物理吸附，并通过有序界面膜改善摩擦与磨损。
2. 在 500# 基础油、200 N 条件下，soa-TADA 使摩擦力和磨损体积分别降低 64% 和 89.5%，最优添加量为 0.6 wt%；其在承载、频率适应和长期耐久性方面也显示出综合性能优势。

文章标题：Ionic covalent organic frameworks enable electrostatically anchored, robust physical adsorption films for precision lubrication
文章作者：页面未提供
DOI：10.1016/j.cej.2026.183308
文章链接：https://www.sciencedirect.com/science/article/pii/S1385894726107712

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

宝鸡文理学院文平与中国科学院兰州化物所凡明锦团队在 Chem. Eng. J. 发表研究，设计磺酸型离子共价有机框架添加剂可显著降摩减磨，200 N 条件下，soa-TADA 使摩擦力和磨损体积分别降低 64% 和 89.5%。
