限域拓扑转化写入梯度化学：COF膜定向离子传输与渗透能转换

首页 > 行业动态 > 限域拓扑转化写入梯度化学：COF膜定向离子传输与渗透能转换

摘要

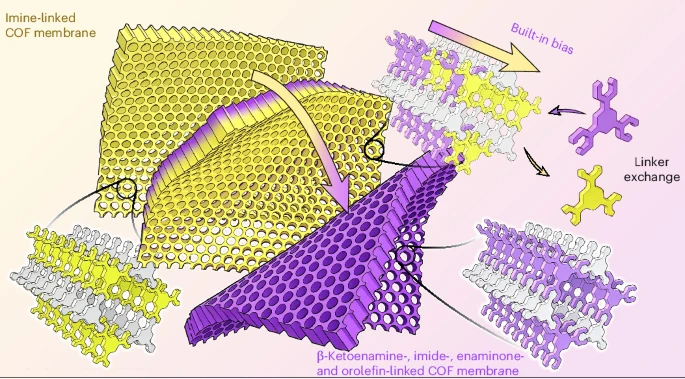

1. 浙江师范大学杭州高等研究院王赛、福建师范大学陈邦林与浙江大学孙琦团队在 Nature Synthesis 发表研究，提出一种扩散受限的固态拓扑梯度编程策略，将可逆组装的垂直取向亚胺 COF 前驱体膜通过后转化反应沿膜厚方向逐步重编程为化学组成渐变的 β-酮烯胺骨架，同时保留母体拓扑、晶体取向和膜的连续性。
2. 以亚胺→β-酮烯胺转化模型膜为例，所获得的轴向化学不对称在 1000 倍 KCl 浓度梯度下实现 t+>0.9 的近单阳离子选择性，渗透能转换效率较组成均匀对照提升约 12 倍，并在 12 M HCl 处理后保持结构完整。

研究背景
1. 行业问题
在单一相结晶多孔膜中嵌入连续的化学梯度一直是合成难题：建立长程有序所必需的可逆化学往往驱动体系趋向空间均匀；现有的 Janus 结构、异质结或堆叠多层设计多依赖离散界面，难以在通道轴向上连续调控离子–孔壁相互作用，也容易引入额外传输阻力。
2. 现有方案
已有报道主要通过 Janus 构造、异质膜或直接堆叠化学组成不同的膜层来人为引入不对称性；后合成构件交换和 COF-to-COF 转化虽能拓展框架化学，但多用于获得组成均匀的新骨架，仍难以在已结晶膜内写入连续的空间分辨化学环境。
3. 本文创新

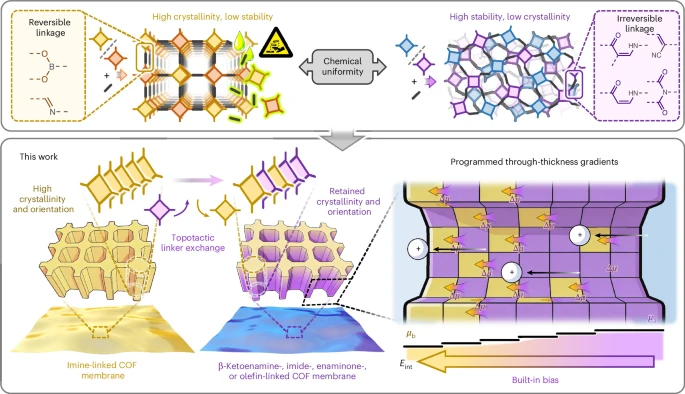

本文把晶格形成与后续化学多样化解耦：先以可逆反应构筑垂直取向的亚胺 COF 前驱体膜，再通过扩散受限的固态链接交换，让外来链接沿膜厚方向渐进取代原有链接，动力学捕获中间态以保留母体拓扑和取向，从而在同一相晶态膜内写入连续的孔壁化学梯度。

实验内容

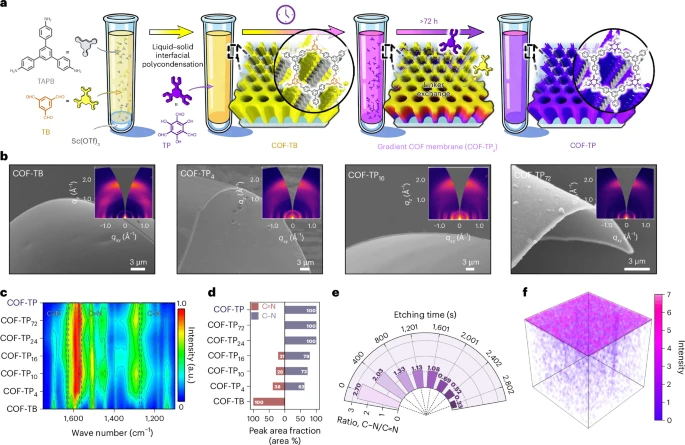

1. COF-TB 前驱体膜制备
以 1,3,5-TAPB 与 1,3,5-TB 为单体，Sc(OTf)3 为催化剂，在乙酸乙酯/均三甲苯（v/v=2:1）与水的两相界面于 35 ℃ 反应 3 天，于玻璃管内壁得到壁附着、淡黄色的亚胺 COF-TB 膜；用乙醇和甲醇清洗，0.1 M NaOH 短处理可整片剥离为自支撑膜。
2. 拓扑链接交换制备 COF-TPx 梯度膜
将壁附着的 COF-TB 膜直接浸入含 TP 单体18.9 mg，4.5 当量和 1mL 3M乙酸的 DMSO 交换液中，于 55 ℃ 反应不同时间，通过控制反应时长调节亚胺→β-酮烯胺的转化程度；同时设置 1.5 与 9.0 当量 TP 的对比实验考察浓度影响。
3. 直接合成 COF-TP 对照膜与 DHTA 模板膜
用 TAPB 与 TP 直接经相同液–固界面缩聚得到组成均匀的 β-酮烯胺 COF-TP 对照膜；用 TAPB 与 2,5-DHTA 界面缩聚制备橙色 COF-DHTA 膜作为另一模板。所有膜均经乙醇、甲醇清洗，必要时用 0.1 M NaOH 短处理剥离。

分析表征
1. 结构表征
Ar+ 溅射深度分辨 N 1s XPS 表明 COF-TP16 中 SC-N/SC=N 比从约 2.70 降至 0.33，证实 β-酮烯胺向管壁一侧富集、亚胺一侧相对保留，形成跨膜厚的连续组成变化。
2. 形貌、晶体取向与通用性

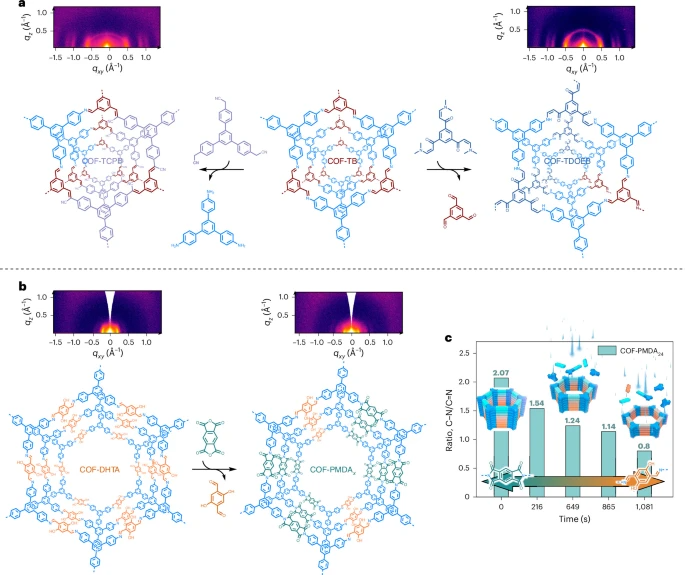

XRD 与取向分析证明膜的晶态和垂直取向在转化后得到保留；该策略被推广到酰亚胺、烯胺酮和烯烃链接 COF，说明拓扑梯度编程对多类晶态 COF 化学兼容。

机理分析
1. 扩散受限的拓扑转化机制
外来 TP 通过固态扩散由膜一侧向内渗透，沿膜厚方向形成时间依赖的浓度衰减，使亚胺→β-酮烯胺转化在厚向上渐进发生；反应在远低于完全平衡的时间终止，从而把中间组成梯度"冻结"在保持原有拓扑和取向的晶态膜中。
2. 轴向化学不对称驱动定向离子传输
DFT 计算显示亚胺与 β-酮烯胺两种链接的能带边与带隙由 2.29 eV 降至 2.05 eV，孔壁极性、官能团密度与水合/配位环境沿通道轴向连续变化；MD 模拟给出 K+ 的 PMF 与 MSD 曲线表明梯度膜在两种朝向下的能垒不同，形成方向依赖的离子传输。

总结
1. 本文提出扩散受限的固态拓扑链接交换策略，可在单一相晶态 COF 膜内写入连续的孔壁化学梯度，同时保留母体拓扑、晶体取向和膜的连续性。

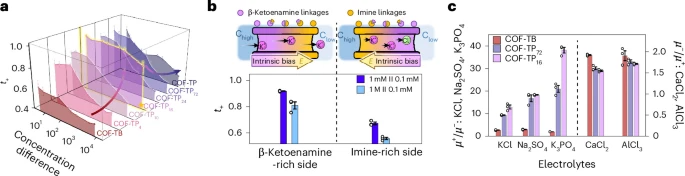

2. 以亚胺→β-酮烯胺转化模型膜为例，梯度膜在 1000 倍 KCl 浓度梯度下实现 t+>0.9 的近单阳离子选择性，渗透能转换效率较组成均匀对照提升约 12 倍，并在 12 M HCl 浸泡后保持结构完整。

文章标题：Topotactic synthesis of gradient-encoded covalent organic framework membranes
文章作者：页面未提供
DOI：10.1038/s44160-026-01192-4
文章链接：https://www.nature.com/articles/s44160-026-01192-4

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

浙江师范大学杭州高等研究院王赛、福建师范大学陈邦林与浙江大学孙琦团队在 Nature Synthesis提出一种扩散受限的固态拓扑梯度编程策略，将可逆组装的垂直取向亚胺。
