+86-21-51987688
首页 > 行业动态 > 颠覆:MOF活化无需溶剂交换也能高比表面
颠覆:MOF活化无需溶剂交换也能高比表面
摘要
1. 美国密歇根大学化学系Adam J. Matzger团队在ACS Materials Letters发表研究,以HKUST-1、UiO-66和Zn-MOF-74为模型,系统考察了金属–有机框架(MOF)活化过程中溶剂交换与抽真空步骤的必要性。
2. 颠覆传统认知,该工作发现仅通过精细调控温度与时间的直接热处理,即可从合成溶剂或活化溶剂中获得高比表面积产物。研究同时指出,残余溶剂会以不同于传统毛细管坍塌的机制加速框架降解,为简化MOF活化流程提供了新依据。


研究背景
1. 行业问题
多孔MOF的活化过程普遍依赖溶剂交换和抽真空以避免毛细管力破坏骨架。该流程耗时长、溶剂用量大、成本高,是MOF走向规模化制备与应用的主要瓶颈之一。
2. 现有方案
1) 常规方案先用DMF等高表面张力溶剂合成,再置换到甲醇、己烷等低表面张力溶剂进行多轮交换,最后加热并抽真空除去客体分子。
2) 对于锆基MOF,已有研究尝试直接从合成溶剂活化,但仍需配合真空操作,整体工艺依然繁琐且对最脆弱的MOF并非必需。
3. 本文创新
本文以三种经典MOF为模型,证明在合理控制温度与时间的前提下,仅靠热处理即可获得高比表面积,无需预先完成溶剂交换或依赖真空;并通过追踪苯释放与脱羧步骤,提出配体自催化分解的新机制,从而挑战了“高表面张力溶剂必然导致MOF坍塌”的传统范式。


实验内容
1. 模型MOF与活化路线设计
作者选取HKUST-1、UiO-66和Zn-MOF-74三种经典MOF作为模型体系,分别代表铜基桨轮、锆基团簇和锌基一维链结构。
1) 一条按传统流程先进行溶剂交换再抽真空加热
2) 另一条则直接从合成溶剂(DMF)或活化溶剂(甲醇)中取出的湿样进行热处理,不经过溶剂置换和真空步骤。
2. 温度与时间变量控制

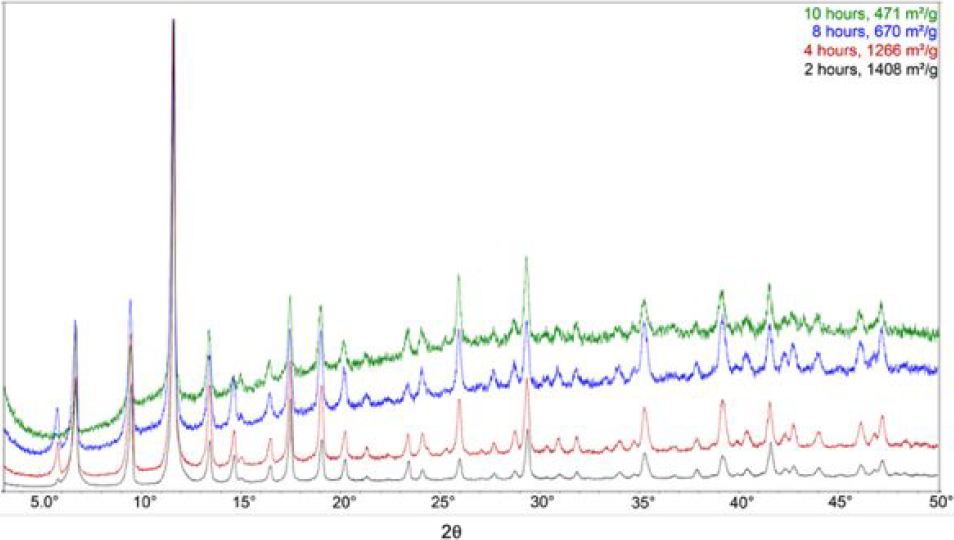

1) 以HKUST-1为例,作者将DMF浸泡样品在2 °C/min和10 °C/min两种升温速率下加热至不同终点温度,并在265–270 °C区间进行最长30小时的等温保持,考察热处理对产物BET和结晶性的影响。
2) 同时对比DMF浸泡与甲醇浸泡样品在相同热处理条件下的行为差异,以区分溶剂种类对活化窗口的作用。
3. 热行为与脱附物种追踪

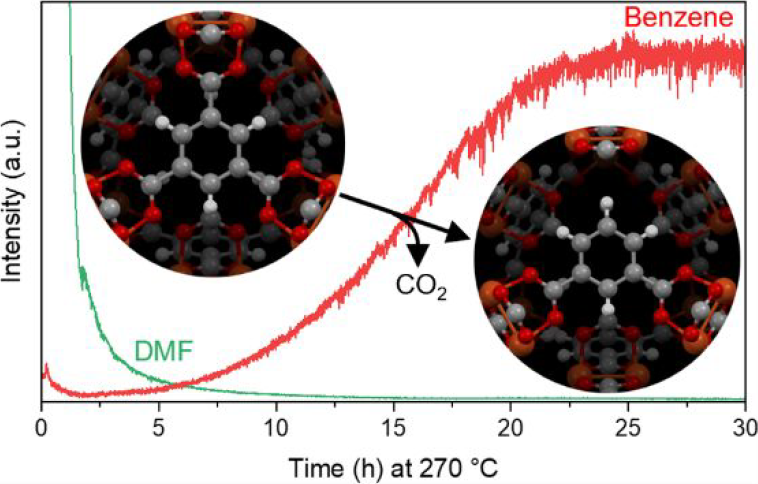

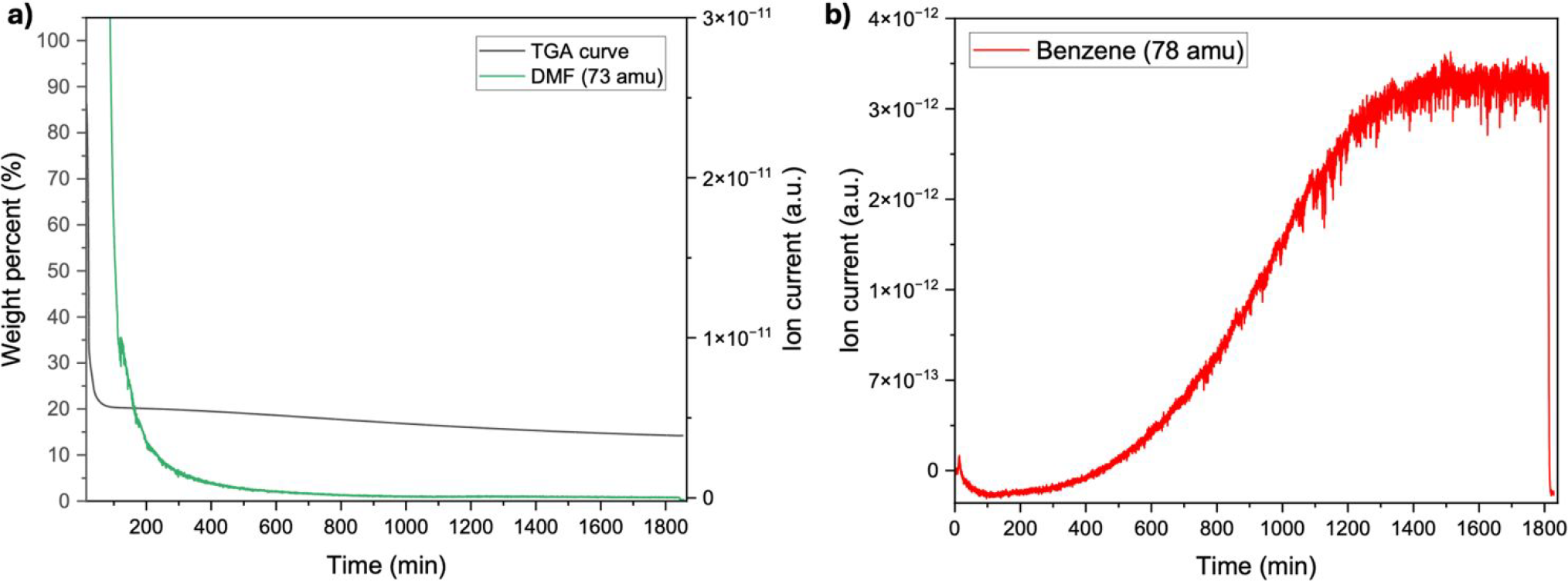

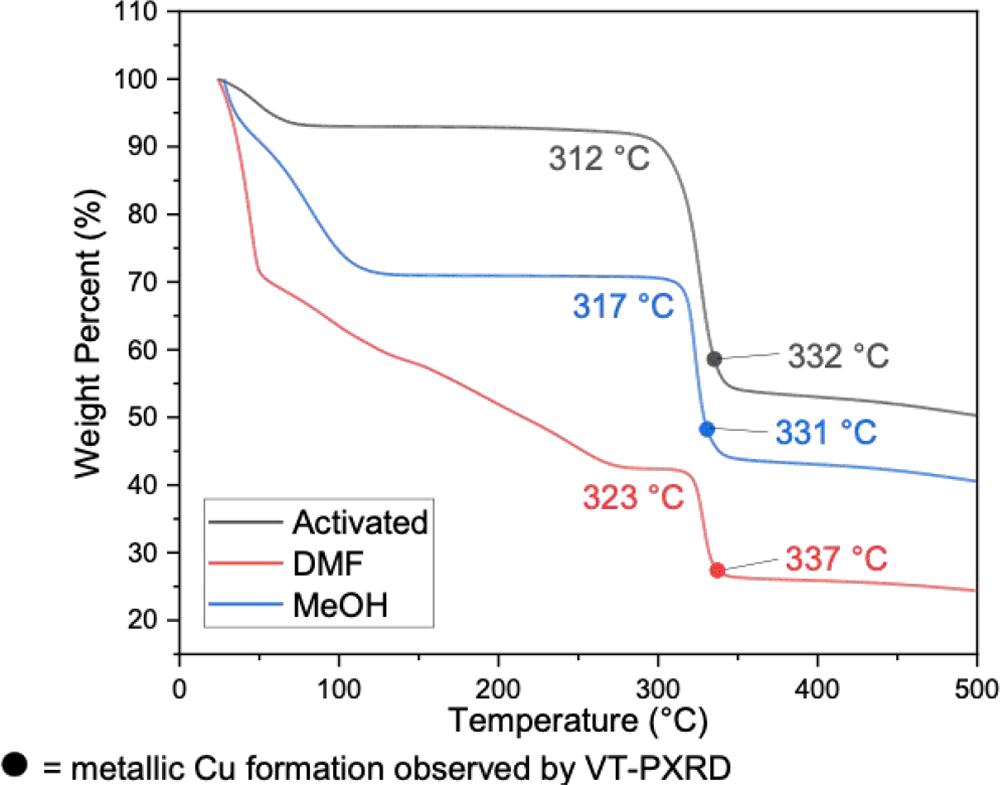

作者采用TGA-MS联用追踪DMF浸泡HKUST-1在升温及等温过程中的质量损失与逸出物种。DMF在长时间等温阶段持续缓慢释放,同时伴随苯的析出,表明客体脱除与配体分解在温度–时间上存在重叠。


优化的直接活化方法
为排除单次实验偶然性,作者对每种MOF的活化条件进行平行测试。通过将直接热处理所得样品的BET与传统溶剂交换加真空活化样品进行对照,确认简化路线在合适温度–时间窗口内可达到相当甚至更高的孔隙率。
1. HKUST‑1(开放金属位点 CUS‑MOF)
1) 方案 A:甲醇浸泡后升温加热、无真空-得到最高比表面积
- 条件:甲醇浸泡的 HKUST‑1,2 ℃/min 升温至 290 ℃,不保温直接冷却,N₂流动
- 结果:BET 比表面积 1717±141 m²/g,和传统真空活化(1709 m²/g)相当;残留甲醇、DMF 极低,活化效果最优。
2) 方案 B:不做溶剂交换,直接从 DMF加热
- 250 ℃,保温 2 h,10 ℃/min 升温:BET=1567 m²/g,每个金属位点残留 DMF=0.13;
- 265 ℃,保温 2 h,10 ℃/min 升温:BET=1481±66 m²/g,金属位点残留 DMF=0.073;
2. Zn‑MOF‑74
直接 DMF 浸泡,无溶剂交换,无真空,N₂流动:
- 条件:10 ℃/min 升温到 300 ℃,等温保温 2 h
- 结果:BET=779±82 m²/g,每个配体残留 DMF=0.048;传统甲醇 + 真空活化 BET=988 m²/g。
3. UiO‑66
直接 DMF 浸泡,不需要溶剂交换,无真空,N₂流动。
- 条件:10 ℃/min 升温至 210 ℃,等温保温 2 h
- 结果:BET=1488±21 m²/g;传统乙醇 + 真空活化 BET=1448 m²/g;


机理分析
1. 客体脱除与配体分解的竞争
机理分析表明,直接热处理过程中存在两个并行过程:一是孔道内残余溶剂分子的脱除,二是配体在高温下的脱羧分解。当温度过高或时间过长时,配体分解逐渐占据主导,导致框架坍塌和比表面积下降,因此活化窗口本质上由这两者的速率竞争决定。
2. 苯释放与自催化脱羧模型
HKUST-1的TGA-MS数据显示苯的释放伴随材料分解出现,作者提出自催化分解机制:初始脱羧产生的酸性物种可能促进相邻配体继续脱羧,使分解一旦启动便加速进行,这解释了长时间等温处理后比表面积快速衰减的现象。
3. 残余溶剂加速坍塌的新解释
研究发现某些残余溶剂会加速框架坍塌,但其机制不同于传统认为的毛细管力诱导坍塌。作者提出,残余溶剂可能通过改变孔道内化学环境或参与配体分解过程来促进骨架降解,而非单纯依靠液–气转变时的毛细管应力。

总结
1. 本文以HKUST-1、UiO-66和Zn-MOF-74为代表,证明通过精确控制温度与时间,直接对合成溶剂或活化溶剂中的MOF进行热处理即可获得高比表面积,无需严格的溶剂置换和抽真空步骤,有望简化MOF活化工艺、降低溶剂与能耗成本。
2. 研究基于TGA-MS、NMR、PXRD和N2吸脱附数据,提出配体逐步脱羧和自催化分解机制,并指出残余溶剂会以区别于传统毛细管坍塌的方式加速骨架坍塌。


文章标题:Subverting the Dominant Paradigm in Metal–Organic Framework Activation
文章作者:Evelyn C. Peterson、George W. Fritze、Nicholas A. Tomalia、Adam J. Matzger
DOI:10.1021/acsmaterialslett.6c00743
文章链接:https://pubs.acs.org/amlcef/article/doi/10.1021/acsmaterialslett.6c00743/5447007/Subverting-the-Dominant-Paradigm-in-Metal-Organic

本文为科研用户原创分享,用于学术宣传交流,具体细节请查阅原文。如有错误、侵权,请联系修改删除,未经允许不得复制转载。



密歇根大学Adam J. Matzger团队在ACS Materials Letters发表研究,证明HKUST-1等MOF无需溶剂交换即可通过热处理获得高比表面积,并揭示配体自催化分解新机理。
