柔性侧链实现MOF温度编程客体释放与氢同位素分离

首页 > 行业动态 > 柔性侧链实现MOF温度编程客体释放与氢同位素分离

摘要
1. 韩国KAIST的Jihan Kim和蔚山科学技术院UNISTHyunchul Oh 与梨花女子大学的Hoi Ri Moon团队在 Angew. Chem. Int. Ed. 发表研究，提出利用孔径窗口附近的局部柔性烷氧基侧链作为动力学阀门，将客体装载温度转化为后续释放温度。
2. 该工作在戊氧基功能化的等网状 C5-IRMOF 中观察到吸附温度编程脱附现象，并利用低温热脱附谱揭示其释放温度随装载温度呈近单位斜率上移；同一限域效应在 100 K 以下实现动力学量子筛分，用于氢同位素分离。

研究背景
1. 行业问题
多孔材料中客体分子的释放时机往往受吸附位点能量与升温程序的约束，难以按设计温度释放，给气体储存、分离与按需释放等过程带来限制。
2. 现有方案
传统微孔刚性框架主要通过静态孔几何描述吸脱附行为，对温度响应的局域柔性孔径虽有研究，但鲜有体系将吸附温度直接耦合到释放温度，且缺乏对弱吸附轻气体的程序化释放策略。
3. 本文创新
本文在等网状 pcu 框架中引入长度可调的烷氧基侧链，在保持大内腔容量的同时通过孔口附近的局部柔性形成热响应动力学阀门，从而把客体装载温度编码为后续释放温度，并实现氢同位素动力学量子筛分。

实验内容
1. 等网状烷氧基IRMOF合成

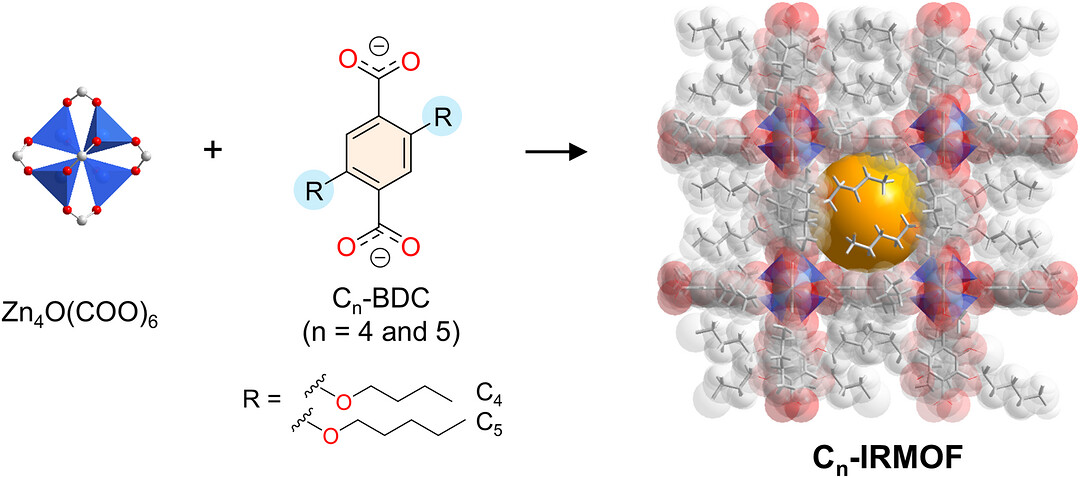

作者以 Zn4O(COO)6 为二级建筑单元，分别以丁氧基（OBDC）和戊氧基（OPDC）功能化的 BDC 配体在 DEF 中于 100 °C 溶剂热合成 C4-IRMOF 和 C5-IRMOF，两者共享 pcu 拓扑结构。
2. 客体交换与活化
合成所得晶体以二氯甲烷交换残余 DEF 客体，再经加热脱除溶剂；通过 1H NMR 确认 DEF（1.09 与 1.01 ppm）和 DCM（5.76 ppm）信号消失，通过 PXRD 确认活化后结晶度基本保持。
3. 吸附行为测试

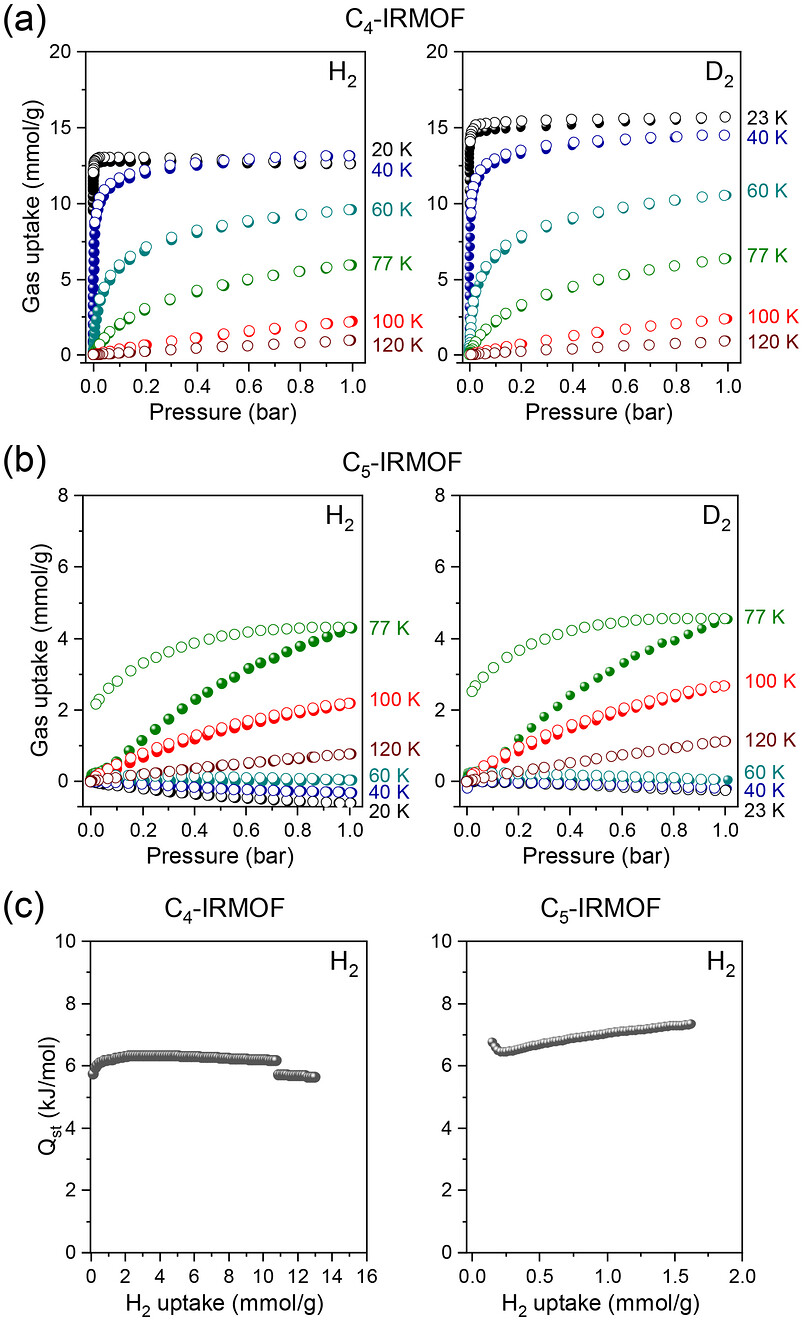

在 77 K 测试 N2 吸脱附等温线评估微孔性；因 C5-IRMOF 在 77 K 时孔口受限难以平衡，改用 87 K 的 Ar 作为探针分子评估两者的孔径分布与可达孔容。

分析表征
1. 结晶性与结构表征
PXRD 显示 C5-IRMOF 保持高结晶度的透明立方晶形，C4-IRMOF 衍射峰略宽但仍可识别 pcu 拓扑，说明活化过程未造成显著结构坍塌。
2. 孔径与限域证据
前期孔限直径（PLD）分析给出 C5-IRMOF 约 2.4 Å、C4-IRMOF 约 3.6 Å，结合N2在77 K无法平衡而 Ar在87 K 可进入的结果，证明 C5-IRMOF 孔口存在显著的温度响应动力学约束。
3. 热脱附与氢同位素筛分

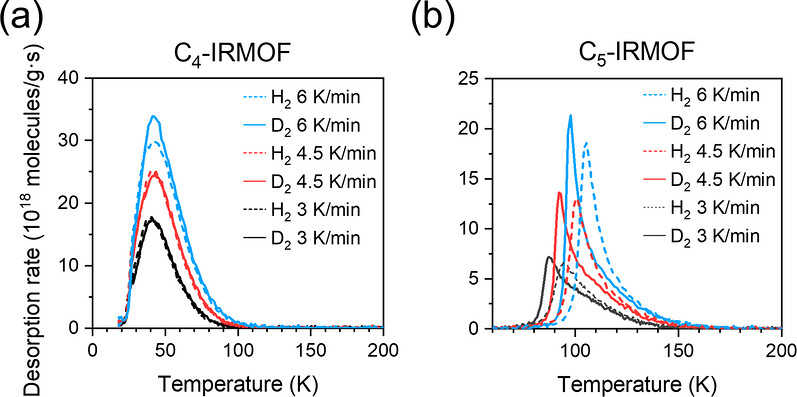

低温热脱附谱（ACTDS）记录 H2/D2 在不同吸附温度下的脱附曲线，其释放峰值随装载温度呈近单位斜率上移，确立吸附温度编程脱附模式；同时在 100 K 以下呈现明显动力学量子筛分效应，证实孔口局部柔性同时调控释放温度与同位素选择性。

机理分析
1. 局部柔性动力学阀门模型

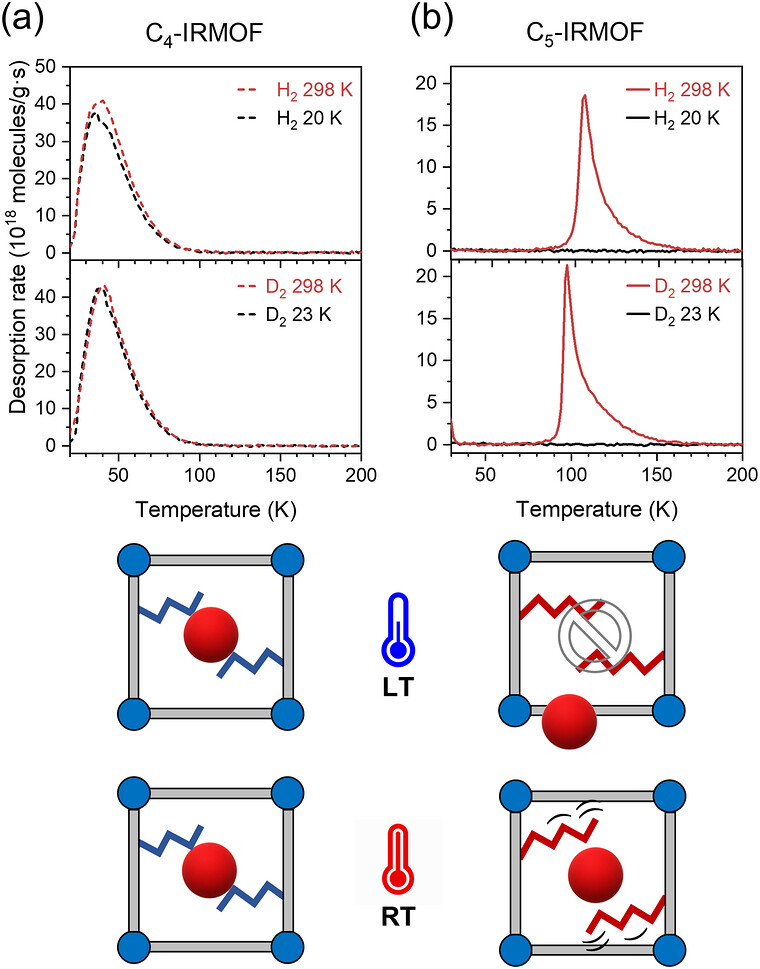

C5-IRMOF 孔口由较长戊氧基侧链排列形成强限域热响应阀门：低温下链运动冻结、孔口关闭，将客体锁在大内腔中；升温加热激活链运动重新打开孔口，客体以突发方式释放，因此释放温度主要由装载温度所激活的限域历史决定，而非静态位点能量。
2. 吸附温度编程脱附机制

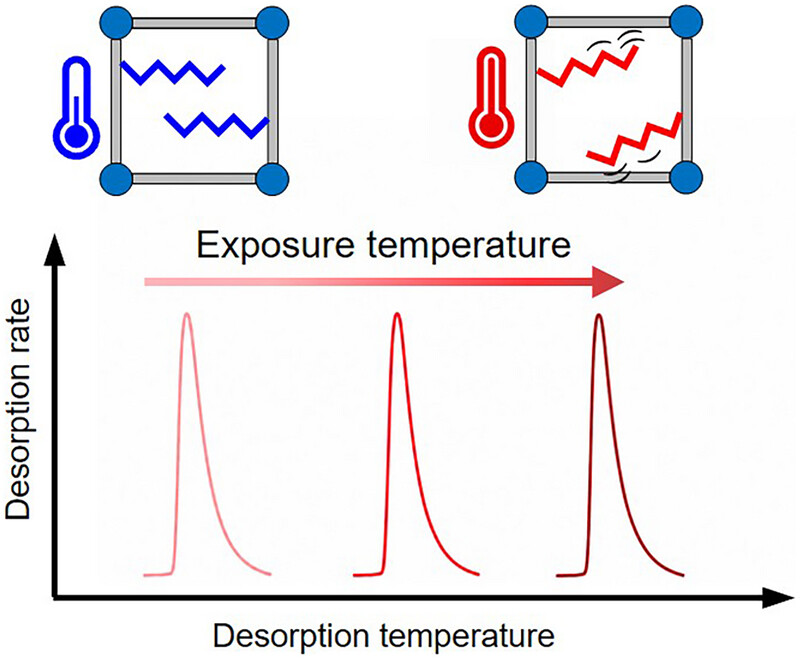

在刚性微孔中，吸附与脱附共享单一孔几何；局部柔性孔径将吸附温度下的孔口开度"记忆"于侧链构象，使脱附过程中客体经历的热历史依赖的逃逸路径被编码进释放曲线，从而在脱附谱上表现为释放峰值对装载温度的近单位斜率响应。
3. 量子筛分与限域协同
同一限域环境下，轻重氢同位素的零点能差异在低温下被放大，孔口热涨落决定其能否通过，因此 C5-IRMOF 在保持大内腔容量的同时实现 H2/D2 在 100 K 以下的有效动力学分离，体现局部柔性阀门对传输与选择性的双重调控。

总结
本文通过在等网状 IRMOF 中引入长度可控的烷氧基侧链，构建了兼具大内腔容量与温度响应孔口的局部柔性动力学阀门，实现了吸附温度编程脱附的新型孔功能。本研究将客体释放与吸附温度直接挂钩，为按需释放、轻气体程序化储运及低温氢同位素分离提供了简洁的材料平台。

文章标题：A Locally Flexible Kinetic Valve for Temperature-Programmed Guest Release and Hydrogen Isotope Separation in Metal–Organic Frameworks
文章作者：Junsu Ha、Minji Jung、Jaewoo Park、Shinyoung Kang、Mingyu Jeon、Jihyun Park、Hyunlim Kim、Jungwon Yi、Jihan Kim、Hyunchul Oh、Hoi Ri Moon
DOI：10.1002/anie.2943024
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.2943024

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

韩国研究团队在 Angew. Chem. Int. Ed. 发表研究，提出利用孔径窗口附近的局部柔性烷氧基侧链作为动力学阀门，将客体装载温度转化为后续释放温度。
