苯胺调控的超声辅助COF合成平台并构建晶圆级器件

首页 > 行业动态 > 苯胺调控的超声辅助COF合成平台并构建晶圆级器件

摘要
1. 华东理工大学轩福贞与张斌团队在 Advanced Materials 发表研究，提出一种基于苯胺调控的声化学合成平台（A-Sono），通过热力学-动力学协同控制实现晶圆级多维拓扑共价有机框架（MDT COFs）的可控构筑。
2. 该工作共合成37种COFs，覆盖1D至3D拓扑结构，其中10种为首次报道；并基于3D TAPPFe-Cu3 COF构建晶圆级忆阻器，在上海地铁网络最短路径优化中实现能耗降低80.1%、突触权重复位速度提升78.6%、TDDB寿命提升9.36倍。

研究背景
1. 行业问题
1) 目前行业中应用于神经形态有机电子器件的有机材料在晶圆级尺度上难以同时满足结晶有序性、均匀忆阻行为与长期可靠性要求。
2) 多维多拓扑共价有机框架（MDT COFs）具有高度有序的周期孔结构，是潜在候选材料，但其快速、规模化、高质量制备仍面临挑战。
2. 本文创新
1) 本文引入苯胺作为调节剂，构建声化学合成平台A-Sono，利用热力学-动力学协同控制，在室温条件下实现亚胺键交换与结构自修复，显著拓展拓扑多样性与基底兼容性。
2) 同时提出几何-电子协同工程并行优化策略，通过维度提升、拓扑构型选择以及多金属/氧化还原中心引入，实现面向神经形态电子学的高可靠MDT COFs定制化构筑。

实验内容

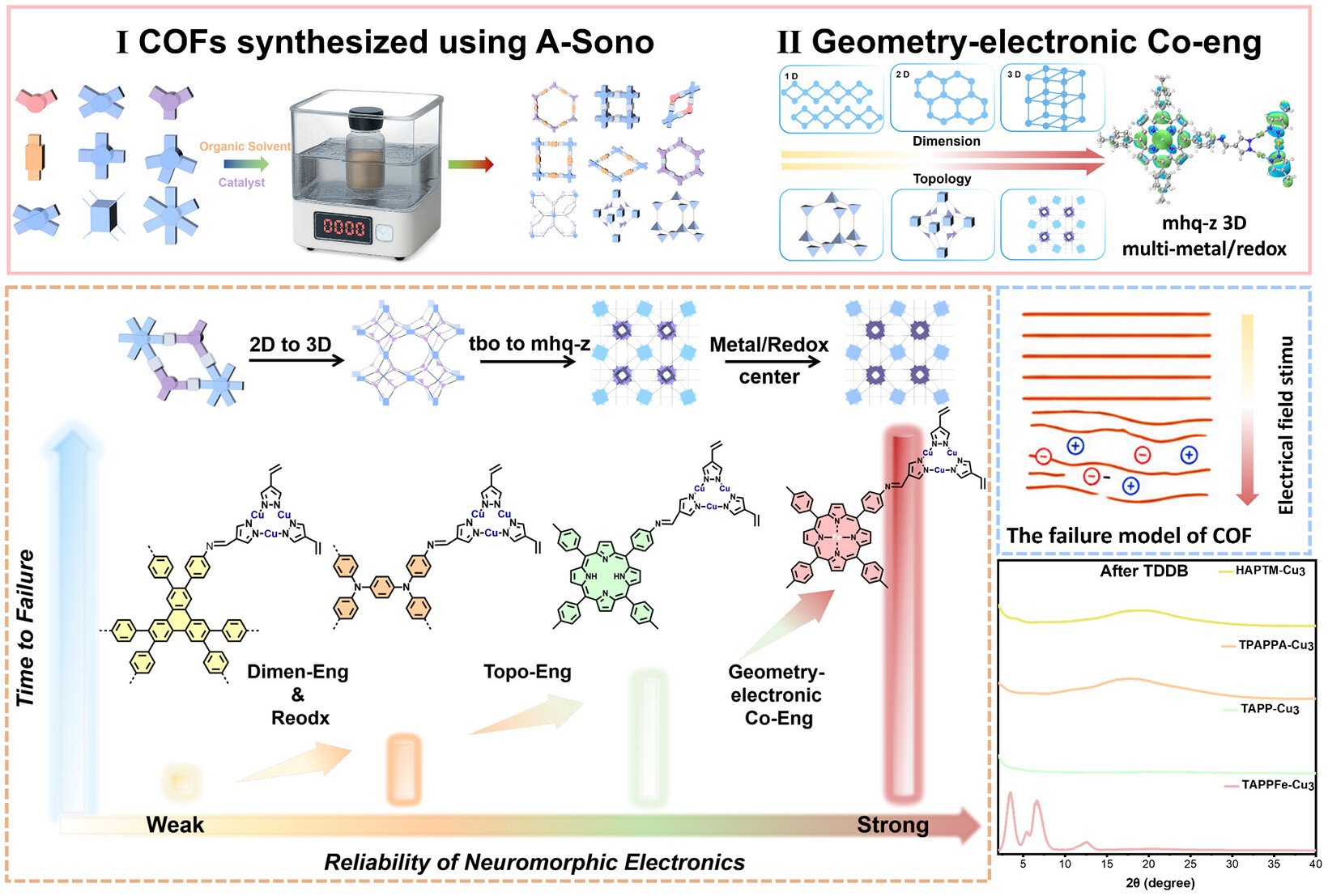

1. A-Sono声化学合成平台
将单体与调节剂溶于有机溶剂，加入催化剂后，通过调节苯胺当量并施加超声辅助反应，在室温下实现亚胺键交换与结构自修复。产物经过滤、DMSO/DMF/DCM/乙醇洗涤及索氏提取去除未反应单体与寡聚物。

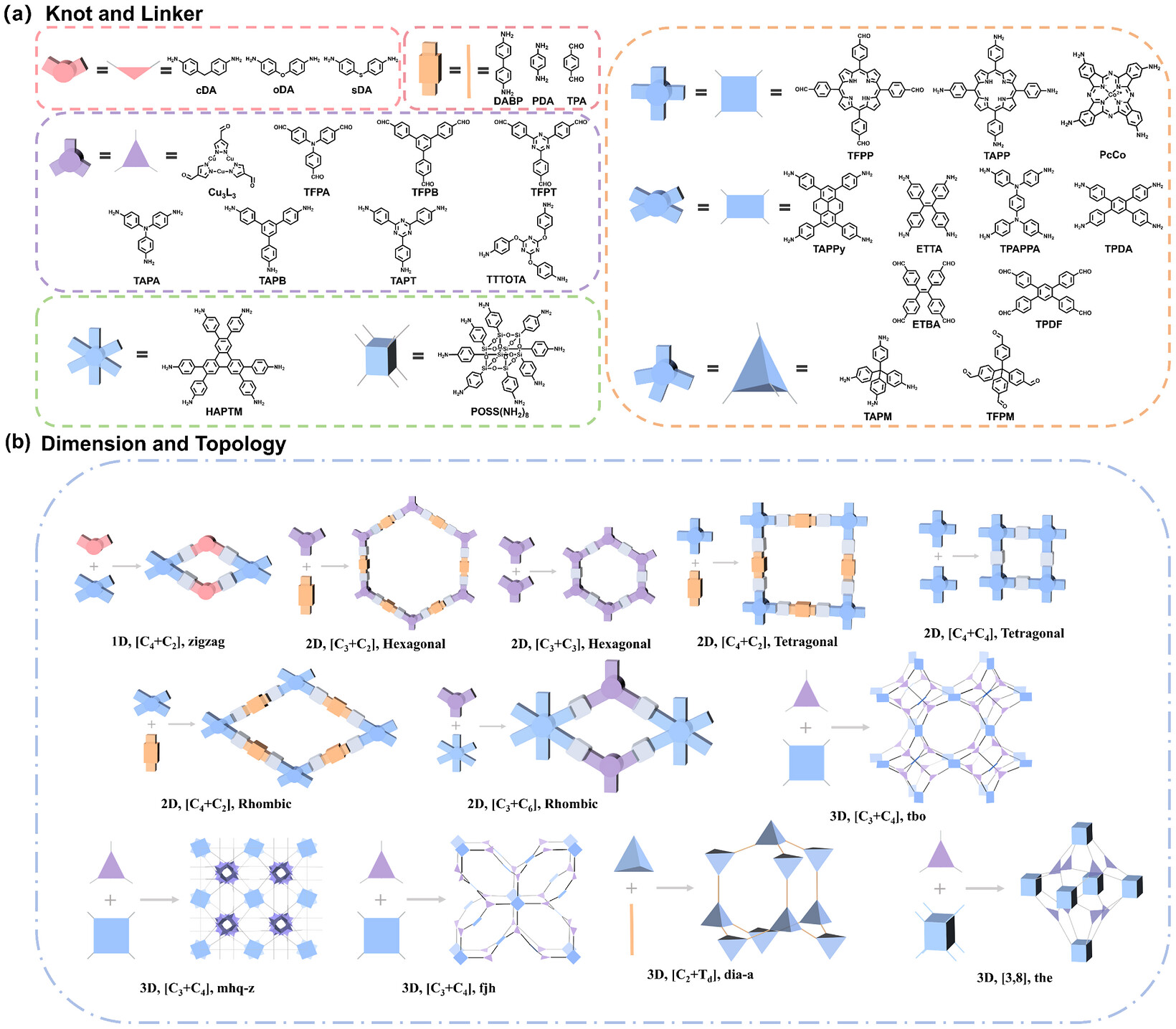

2. 多维拓扑COF库构建
采用双官能、三官能、四官能及八官能芳香胺，与双官能、三官能、四官能芳香醛或吡唑基醛单体组合，合成37种MDT COFs，覆盖1D锯齿链、2D六方（hxl）、四方（tet）、菱形网格（rho）以及3D mhq-z、fjh、tbo、dia-a、the等多种拓扑结构，其中10种为首次报道。
3. 晶圆级器件制备与对照设计
基于3D TAPPFe-Cu3 COF构建晶圆级忆阻器，引入多金属与氧化还原中心；通过调控乙酸浓度与苯胺当量优化结晶性，并以代表性COF器件为对照评估神经形态性能。

分析表征

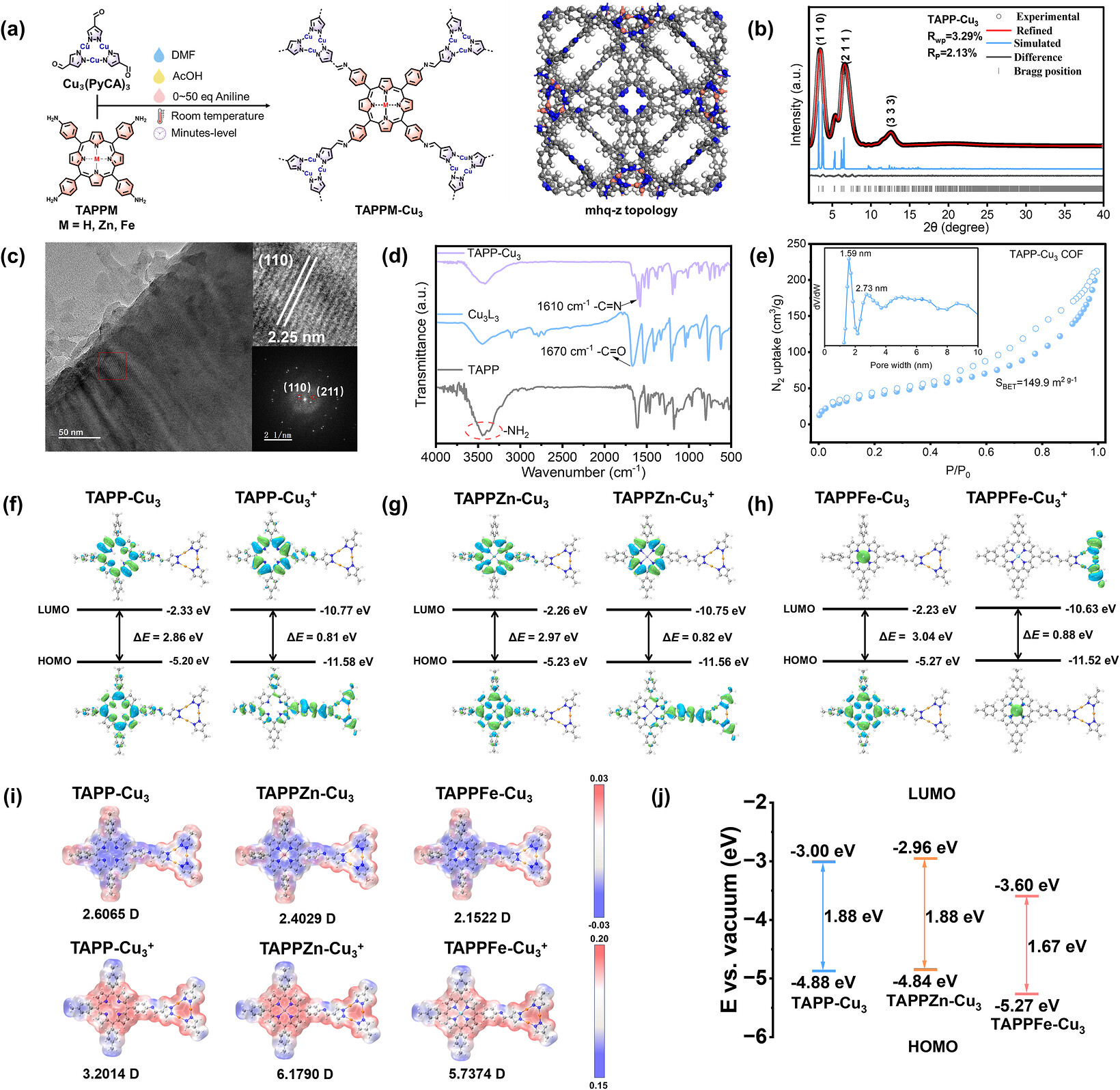

1. 结构与结晶性表征
PXRD、FT-IR、Raman与XPS谱图用于确认37种COFs的结晶性、化学键合与金属/氧化还原中心状态；16种代表性MDT COFs均表现出优异结晶性。
2. 形貌与元素分布
SEM、EDS mapping与AFM用于表征材料形貌、元素分布与薄膜均匀性，支撑晶圆级器件构筑的可行性。

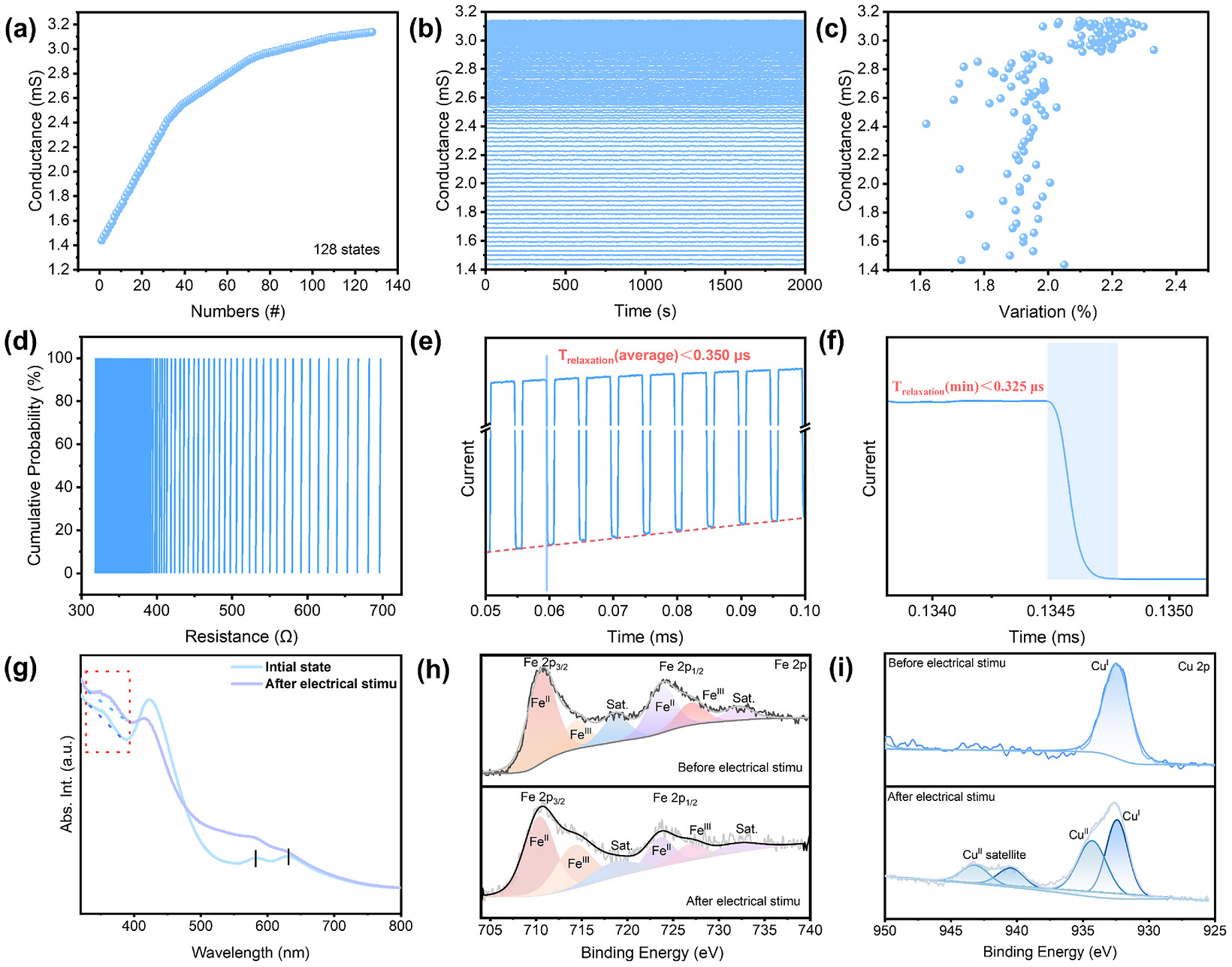

3. 器件电学性能评估

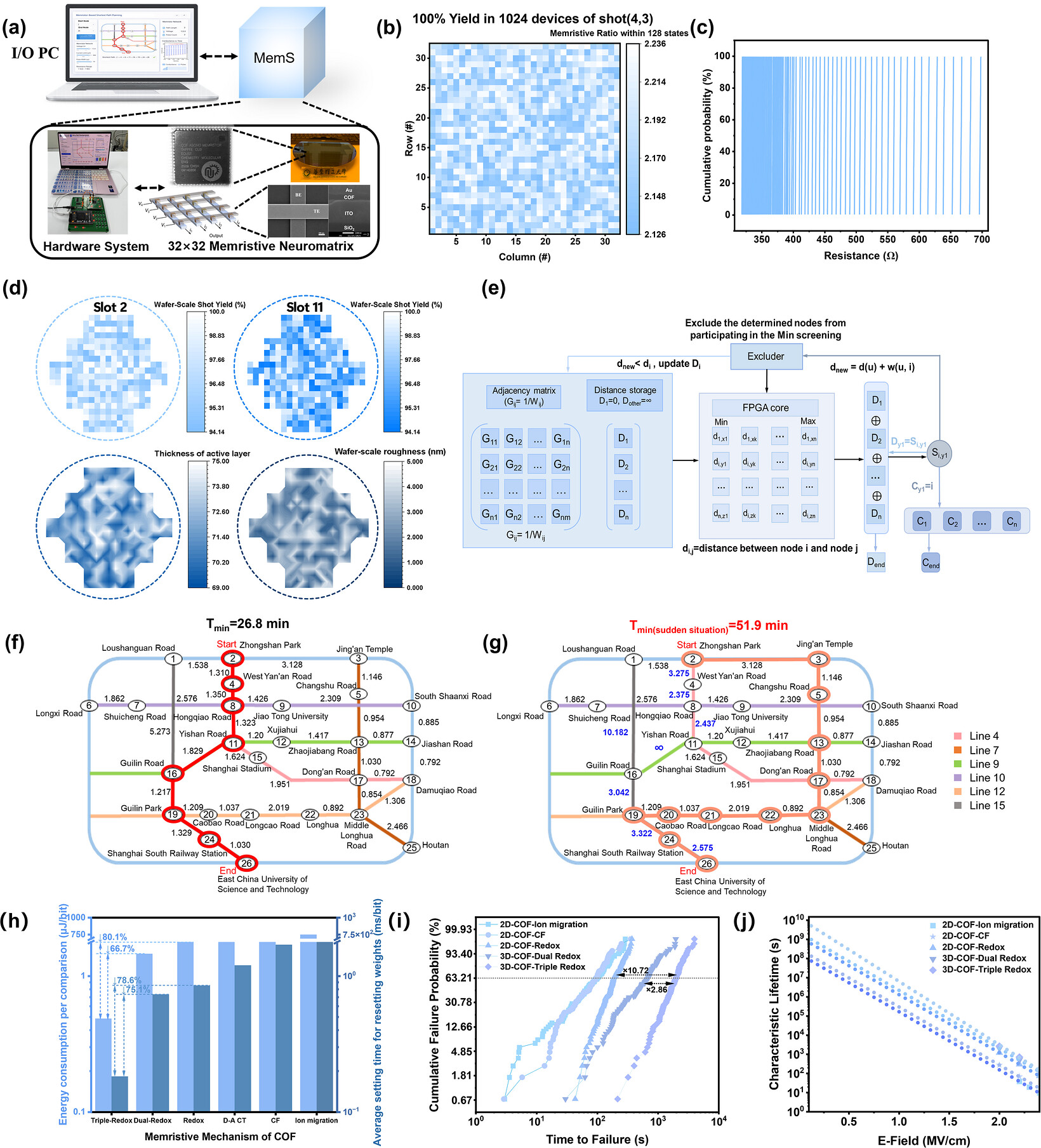

电学性能测试表明，3D TAPPFe-Cu3 COF忆阻器在上海地铁最短路径优化任务中能耗降低80.1%，突触权重复位速度提升78.6%，TDDB寿命提升9.36倍；在徐汇区地铁线路典型最短路径规划中，能耗降低5.02倍，运行时间缩短4.67倍。

机理分析
1. 热力学-动力学协同控制
苯胺作为调节剂参与亚胺键交换，超声辅助提供能量输入，使体系在室温下即可实现结构自修复与结晶有序化；通过调节苯胺当量与乙酸浓度，可平衡单体反应活性与框架稳定性，从而导向不同拓扑结构。
2. 几何-电子协同工程
维度提升与拓扑构型选择增强结构稳定性与电荷传输连续性；多金属与氧化还原中心的引入调控电子结构，提升忆阻行为的均匀性与可靠性。
3. 结构-性能关系与证据边界
3D共价连接框架相比2D层间π–π堆叠结构，在结构稳定性、拓扑可设计性与电荷传输连续性方面更具优势，这被认为是器件TDDB寿命与复位速度提升的结构基础。但页面未提供原位表征直接追踪成核与生长路径，微观机制仍主要依赖结构与性能的间接关联。

总结
1. 本研究开发了A-Sono声化学合成平台，结合热力学-动力学协同控制与几何/电子工程并行优化策略，实现了37种1D至3D拓扑MDT COFs的快速合成，其中10种为首次报道。
2. 基于3D mhq-z TAPPFe-Cu3 COF的神经形态器件在TDDB寿命上提升9.36倍，在上海地铁最短路径规划中能耗降低5.02倍、运行时间缩短4.67倍，为COF忆阻器中的高效代表。

文章标题：Wafer-Scale Multidimensional-Topology COFs for Highly Reliable Neuromorphic Electronics
文章作者：Zhang Qiongshan、Che Qiang、Zhao Lei、Wang Hao、Xuan Fuzhen、Zhang Bin
DOI：10.1002/adma.75275
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.75275

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

华东理工大学轩福贞、张斌团队在AM发表研究，提出一种基于苯胺调控的声化学合成平台（A-Sono），通过热力学-动力学协同控制实现晶圆级多维拓扑共价有机框架（MDT COFs）的可控构筑。
