30分钟快速制备高结晶COF分离膜
摘要
1. 浙江工业大学赵雪婷、潘杰锋团队在 ACS Applied Materials & Interfaces 发表研究，提出一种 N-杂环有机碱介导的界面聚合（N-het-IP）策略，用于在常温水油界面 30 min 内快速制备高结晶、连续无缺陷的共价有机框架（COF）膜。
2. 该工作的核心在于预先在水相合成以哌嗪（PIP）与三醛基间苯三酚（Tp）为基础的三级胺 PIP-Tp 中间体纳米胶体，再通过其在界面上与有机相胺单体的动态胺交换反应，实现 COF 膜的原位成膜与结晶转化，并对染料分子表现出精确筛分能力。
研究背景
1. 行业问题
共价有机框架COF膜是下一代分子筛膜候选材料。然而，COF 固有的难溶解性以及常规界面聚合方法往往难以同时兼顾快速成膜与高结晶度，导致实际分离膜在连续性、缺陷控制和大规模制备方面仍面临瓶颈。
2. 现有方案
已有 COF 膜制备路径主要分为两类：
1) 一类是自上而下的纳米片抽滤/电场/溶剂蒸发组装法，但高度依赖带电结构单元来获得胶体稳定性，且层间堆叠取向难以精确控制；
2) 另一类是自下而上的原位界面聚合法，虽可获得连续结构，但通常需要较长反应时间，且结晶度与缺陷修复之间的平衡难以兼顾，整体可放大性也有待提高。
3. 本文创新

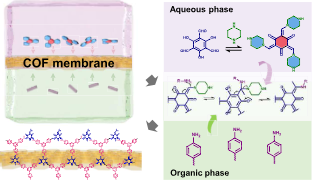

本文将 N-杂环有机碱哌嗪与 Tp 醛单体在水相中预先反应，形成具有 Tp 核心和 N-杂环片段的三级胺 PIP-Tp 纳米胶体中间体，再将其作为水相前驱体在界面与有机相胺单体 TAPB 进行动态胺交换。
1) 一方面通过哌嗪介导的可逆胺交换降低反应能垒、加快室温结晶修复；
2) 另一方面借助中间体在界面自组装形成两亲微环境，抑制无序堆叠，最终在 30 min 内一步获得高结晶、连续且无缺陷的 Tp-TAPB COF 膜，并可拓展至多种 N-杂环有机碱与胺单体体系。
实验内容
1. PIP-Tp 三级胺中间体的水相预合成
将哌嗪（PIP, 0.03 mol）溶于水/乙醇（1:1, v/v）混合溶剂，超声 5 min 后加入三醛基间苯三酚（Tp, 0.01 mol），在 70 ℃ 恒温水浴中搅拌反应 2 h，得到在水相呈胶体稳定状态的 PIP-Tp 三级胺中间体。依据相同方法，作者还合成了 IM-Tp、MIM-Tp 和 Pyr-Tp 系列中间体。
2. Tp-TAPB COF 膜的 N-杂环有机碱介导界面聚合
1) 以水/乙醇中 PIP-Tp 胶体为水相、DCM 溶解的 TAPB 为有机相，以水合肼交联的 PAN（HzPAN）膜为基底。
2) 先将 10 mL 水相铺覆于基底表面静置 20 min，去除多余溶液后再加入 10 mL 有机相，在室温下反应 30 min，随后弃去残余液并室温干燥 20 min，得到 Tp-TAPB COF 膜。
3) 另在烧杯中以自由水/油界面合成了自支撑 COF 膜用于晶体结构表征，并按相同方法制备了 Tp-TAPA、Tp-TAPT、Tp-PA 和 Tp-BD 等系列 COF 膜。
3. 关键工艺变量与对照设计

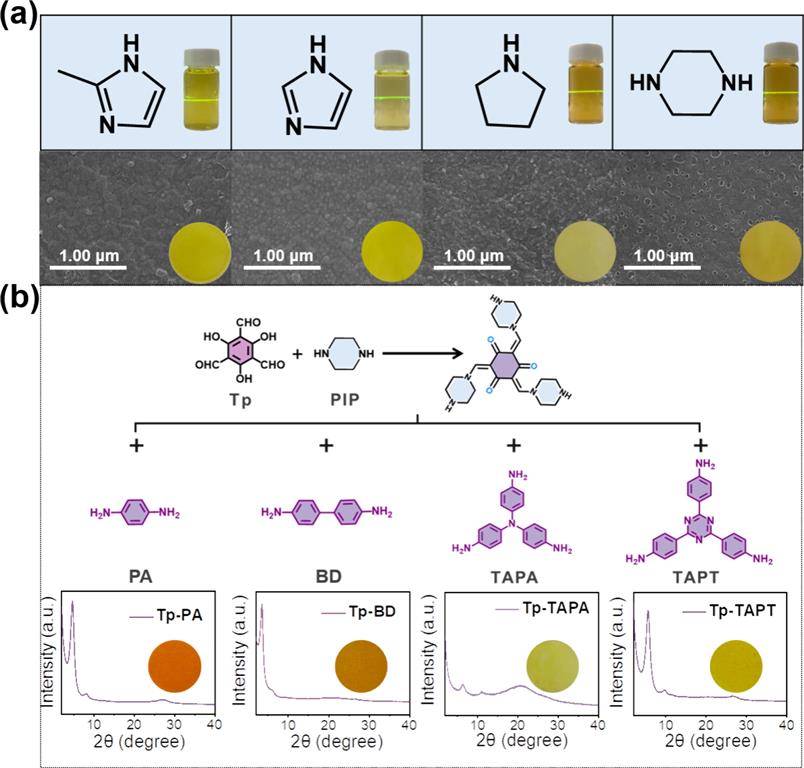

作者系统考察了 PIP-Tp 中间体浓度（Tp/PIP 摩尔比 0.005:0.015–0.02:0.06）、界面聚合反应时间（0–50 min）以及不同 N-杂环有机碱（2-甲基咪唑、咪唑、吡咯烷、哌嗪）对膜结构与分离性能的影响，并以无哌嗪条件下合成的 Tp-TAPB COF 膜作为对照体系。
分析表征
1. 结构表征

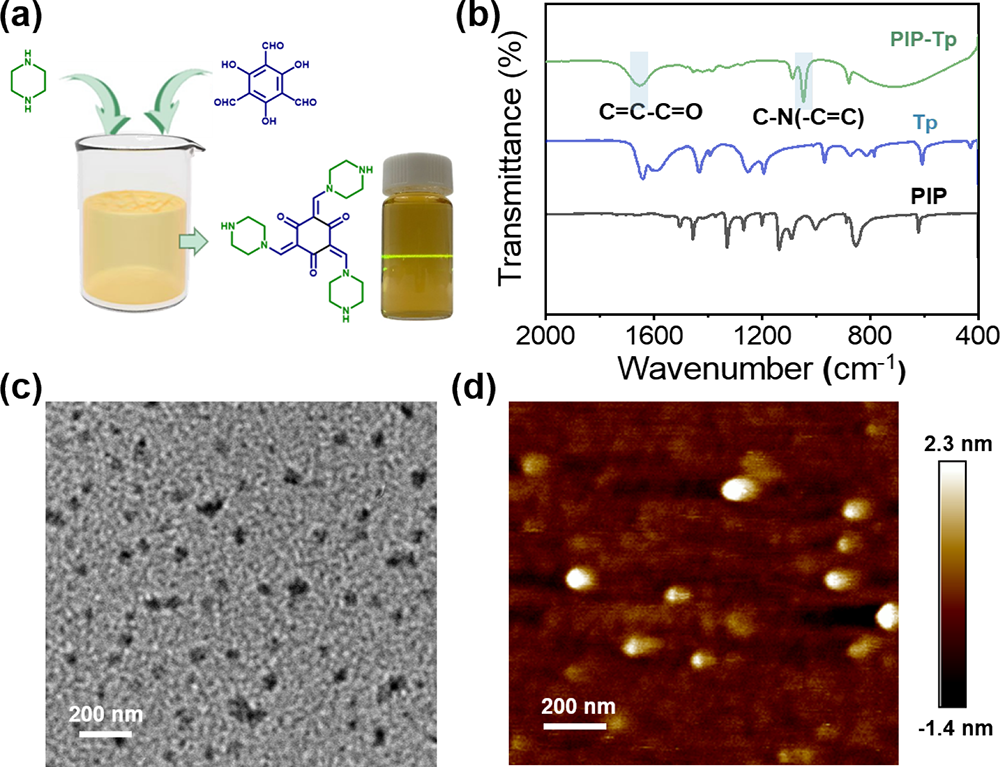

1) TEM 与 AFM 显示水相 PIP-Tp 中间体为平均粒径约 20–50 nm 的纳米胶体，并呈现明显丁达尔效应。

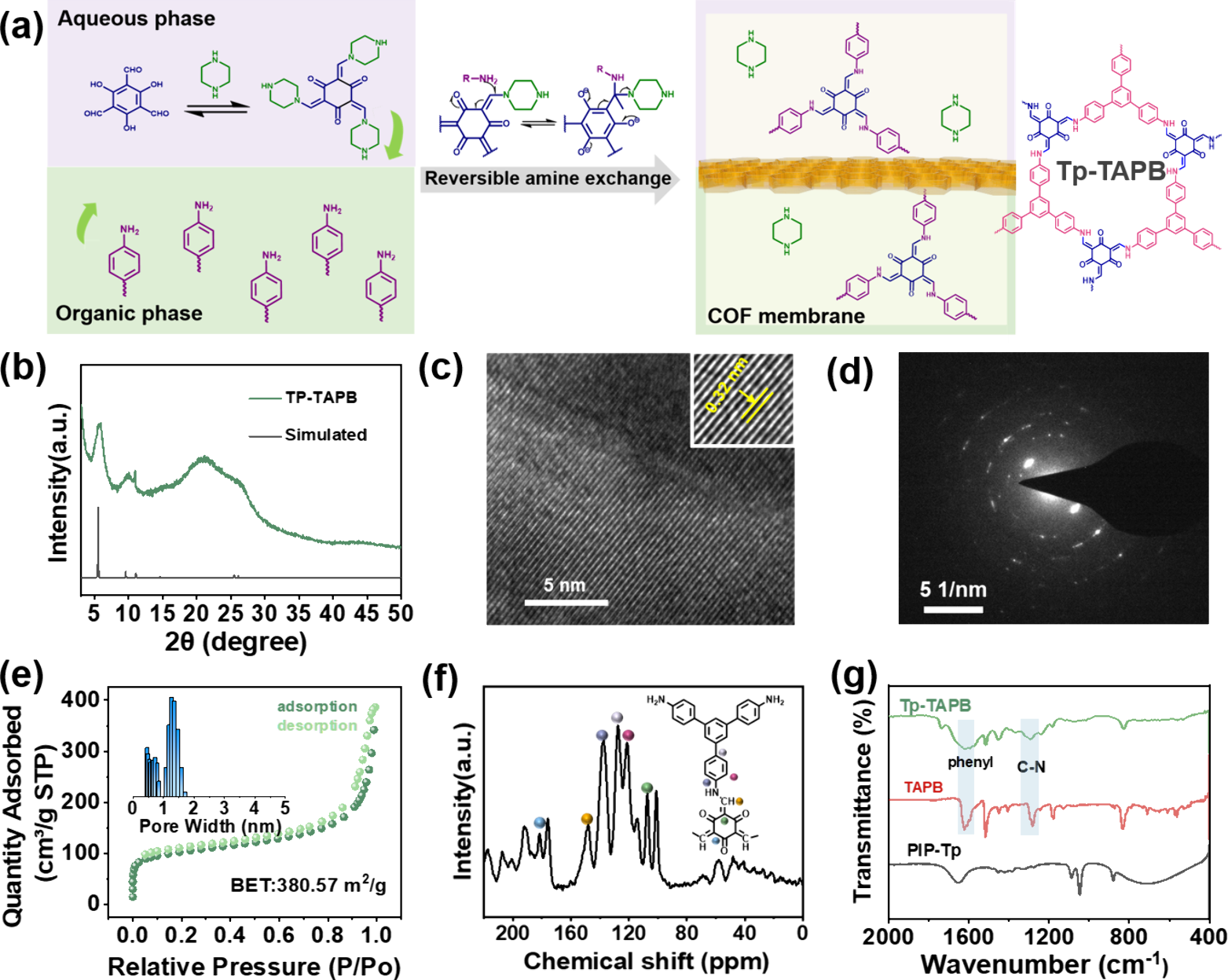

2) HR-TEM 测得 3.2 Å 晶格间距，SAED 呈现清晰同心环衍射，表明膜具有高结晶性与结构规整性；
3) GIWAXS 沿 qz 方向的（100）弧揭示 COF 域呈 face-on 优势取向，1D 纳米通道垂直于基底；
3. 吸附与孔道
BET 测得 Tp-TAPB COF 膜比表面积高达约 380 m²·g⁻¹，平均孔径约 1.36 nm。
机理分析
1. PIP-Tp 中间体介导的可逆胺交换机制
1) 哌嗪等 N-杂环有机碱预先与 Tp 形成的三级胺 PIP-Tp 中间体，相比直接加入 N-杂环胺的反应体系，可有效抑制 β-酮烯胺结构中的分子内稳定氢键，从而增强基于烯胺-酮的胺交换反应可逆性并降低反应能垒。
2) 在界面聚合过程中，TAPB 扩散至界面与 PIP-Tp 中间体发生持续动态胺交换，PIP 介导的烯胺-酮连接不断解离-重组，使 COF 骨架得以连续重构并逐步演化为热力学更有序的结晶态。
2. 两亲性界面微环境对有序堆叠的调控
PIP-Tp 中间体纳米胶体在油/水界面自组装，构建出具有两亲特征的反应微环境。该微环境一方面调节前驱体的自排列行为，另一方面抑制无序堆叠，从而在高结晶度的同时获得连续无缺陷的 COF 复合层。

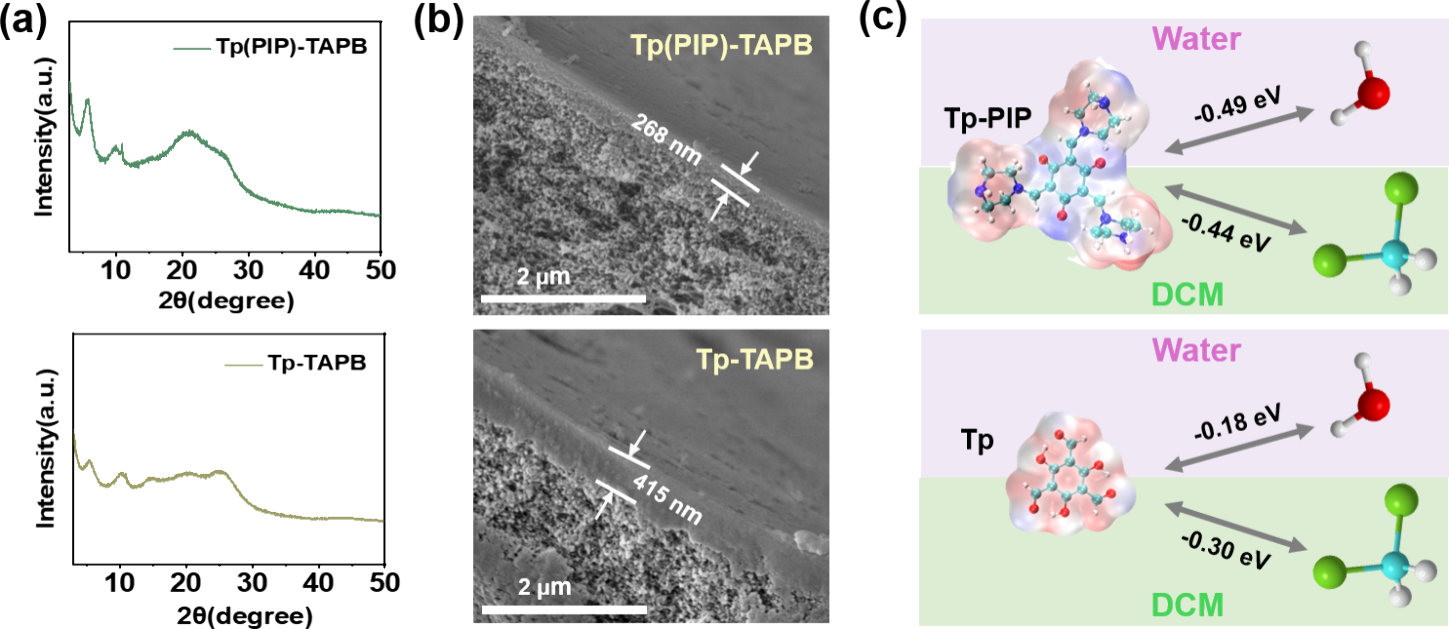

3. 密度泛函理论（DFT）辅助的能量趋势分析
作者通过 DFT 计算了 Tp-PIP 及 Tp 在两相溶剂中的相互作用能，用以辅助解释中间体在界面的富集与反应活性差异。需要注意的是，文中明确指出 DFT 结果针对孤立分子物种，应仅作为定性趋势参考，不能直接定量预测实际纳米胶体状态下的界面行为。
总结
1. 本研究提出 N-杂环有机碱介导的界面聚合（N-het-IP）策略，通过在水相预合成 PIP-Tp 三级胺纳米胶体中间体，再经界面动态胺交换实现 30 min 内快速制备高结晶、连续、无缺陷的 Tp-TAPB COF 膜，并可拓展至 Tp-TAPA、Tp-TAPT、Tp-PA、Tp-BD 等 COF 膜体系，
2. 揭示了 PIP 介导可逆胺交换在降低反应能垒、促进室温结晶修复中的关键作用，并利用界面两亲微环境抑制无序堆叠，为 COF 膜的快速成膜–高结晶协同提供了新思路。
文章标题：N-Heterocyclic Organobase-Mediated Interfacial Polymerization for the Rapid Synthesis of Highly Crystalline COF Membranes
文章作者：Wang Xiaolin, Yu Hexi, Dong Zhihong, Sun Zhouyang, Cai Yajuan, Zhao Xueting, Pan Jiefeng
DOI：10.1021/acsami.6c15201
文章链接：https://pubs.acs.org/doi/10.1021/acsami.6c15201
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
浙江工业大学赵雪婷、潘杰锋团队在 ACS Applied Materials & Interfaces 报道 N-杂环有机碱介导界面聚合策略，30 min 快速制备高结晶 COF 膜并实现染料分子精确筛分。
选择分类
购销咨询
