首页 >
行业动态 > 咪唑基HOF实现快速CO₂吸附与低温再生
咪唑基HOF实现快速CO₂吸附与低温再生
摘要

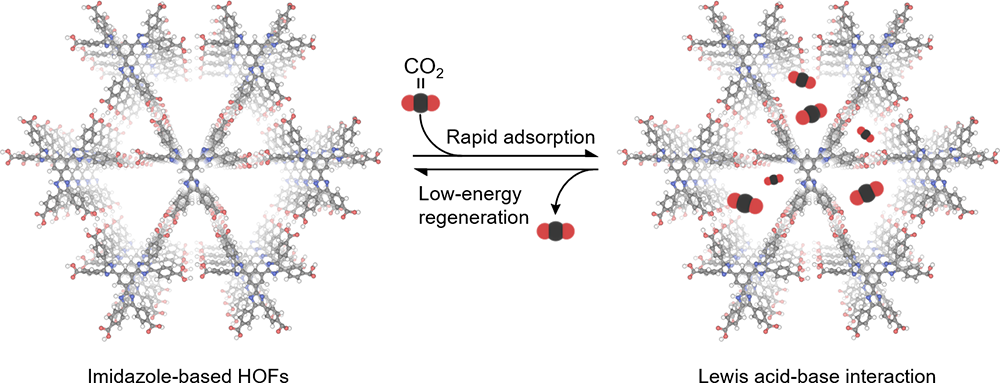

北卡罗来纳大学教堂山分校Youhong Guo团队在ACS Materials Letters报道了一种基于咪唑的氢键有机框架Im-HOF，通过Lewis酸碱作用实现CO₂的可逆吸附。
该材料提供的Lewis碱性位点用于CO₂结合，在约10 min内达到约1.4 mmol g⁻¹的CO₂吸附量，并在50 °C、3 min内释放超过90%所捕获的CO₂，循环50次后仍保持稳定。
研究背景
1. 行业问题
MOFs与COFs通过模块化孔设计与可编程官能团拓展了多孔吸附剂的结构与化学多样性；胺基固体吸附剂借助化学吸附实现高CO₂吸附量，但仍受再生能垒制约。
2. 本文创新
通过Im-HOF以可逆氢键组装，在温和条件下即可合成与再生，同时保留有序孔结构与可及Lewis碱性位点；作者进一步展示基于焦耳加热的器件，实现按需CO₂捕集操作，为HOF用于快速动力学与低再生能耗CO₂捕集提供新平台。
实验内容
1. Im-HOF合成与制备
以咪唑为构筑单元，在温和条件下通过可逆分子间氢键自组装得到Im-HOF，并在支撑信息中给出详细合成步骤及¹H NMR、PXRD、SEM与光学显微镜等基础表征。
2. CO₂吸附与脱附测试
在气体吸附仪上开展CO₂吸附动力学与脱附曲线测试，记录10 min内CO₂吸附量与50 °C、3 min内的脱附比例，并通过吸附–脱附循环评估材料稳定性（50次循环）。
3. 焦耳加热器件构建

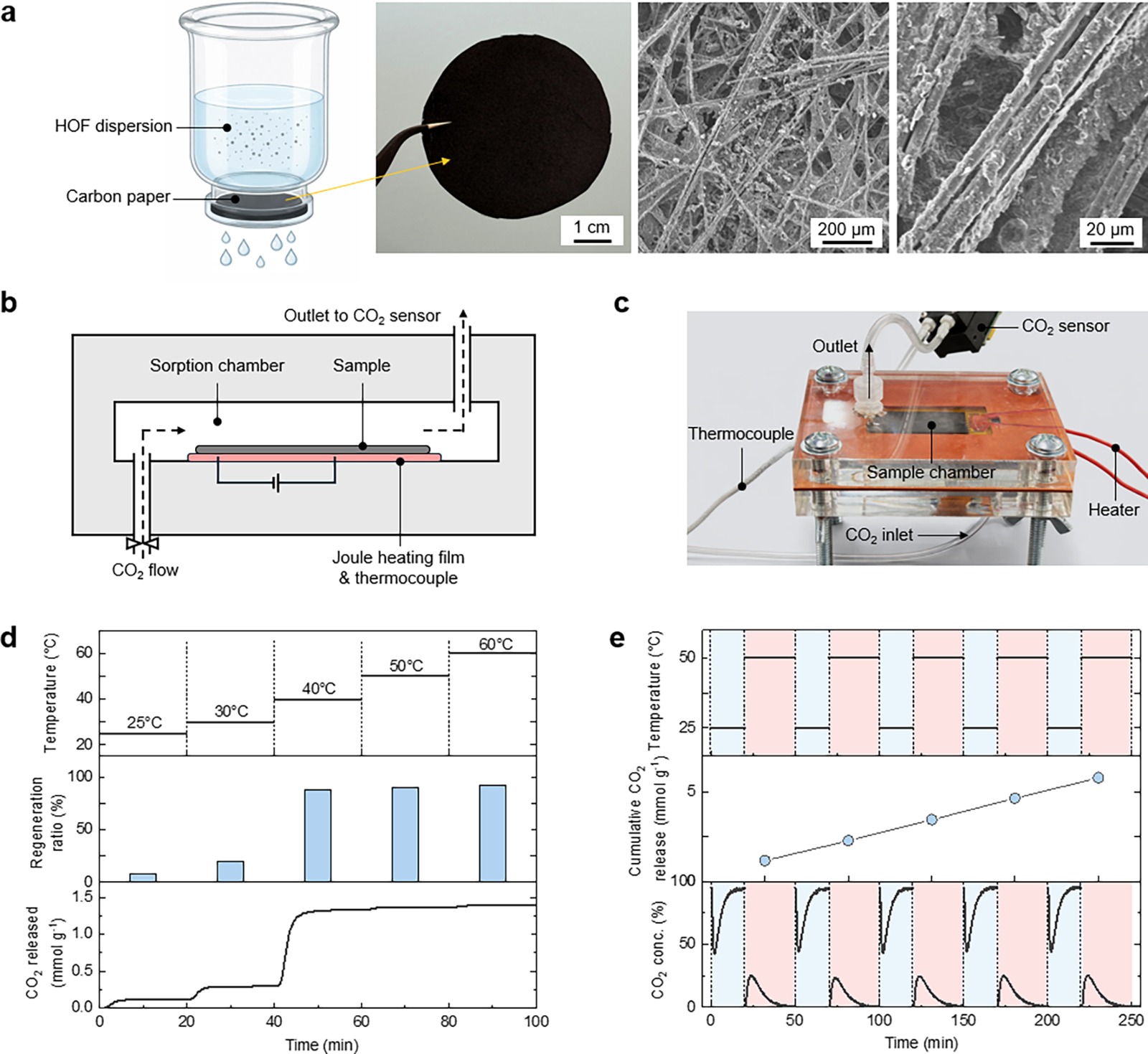

作者将Im-HOF负载于碳纸膜上制备涂层电极，构建焦耳加热驱动的小型器件，通过外加电场触发局部升温，实现按需CO₂捕集与快速脱附。
分析表征
1. 结构表征

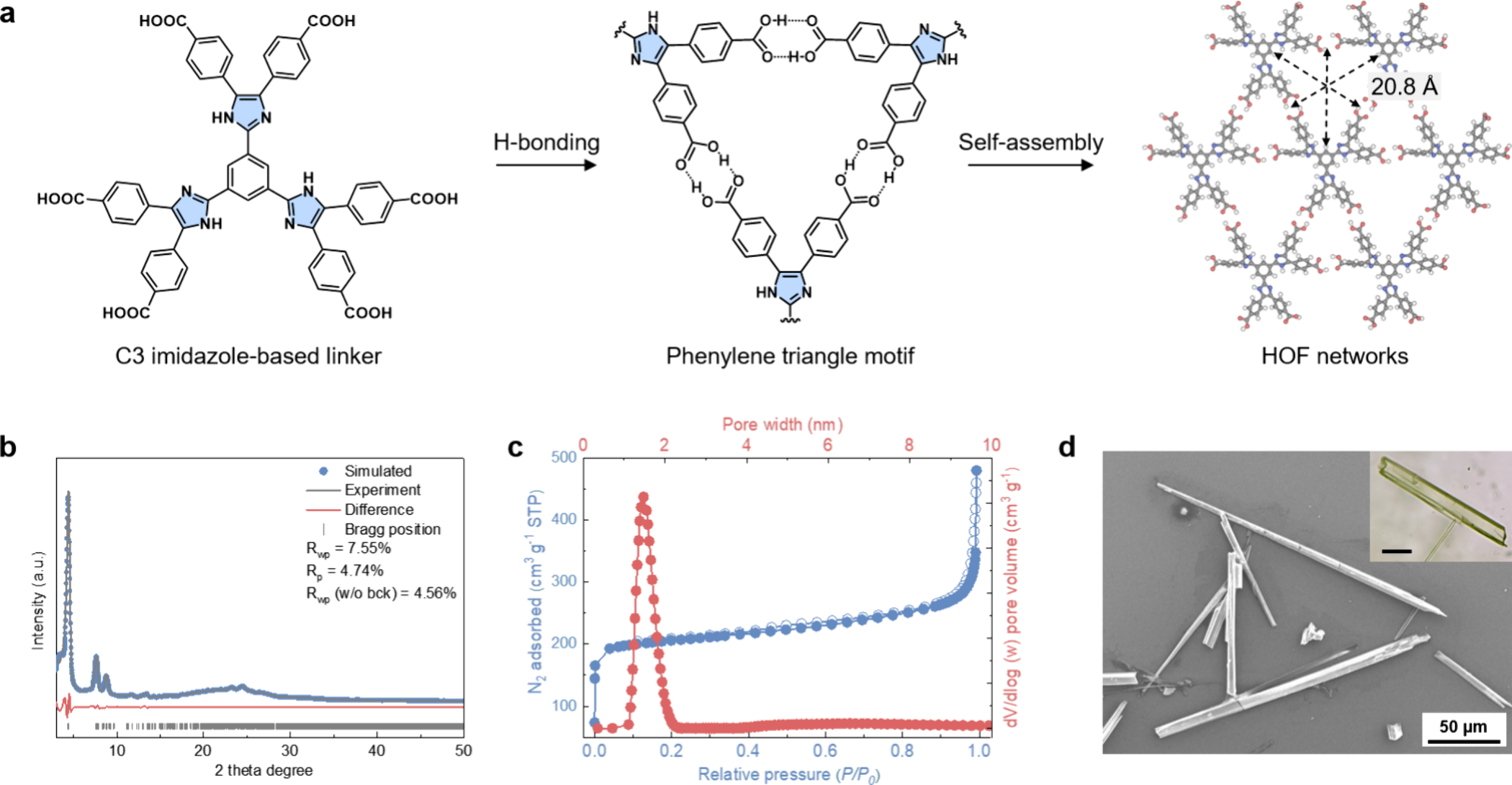

PXRD与¹H NMR用于确认Im-HOF的结晶性及组装完整性，结合支持信息中的晶体学参数（CIF）给出有序孔结构证据。
2. 形貌与器件表征
SEM与光学显微镜用于观察Im-HOF颗粒及碳纸涂层形貌；红外热像记录焦耳加热过程中器件表面温度分布，支撑按需升温与脱附行为分析。
3. 性能与稳定性数据

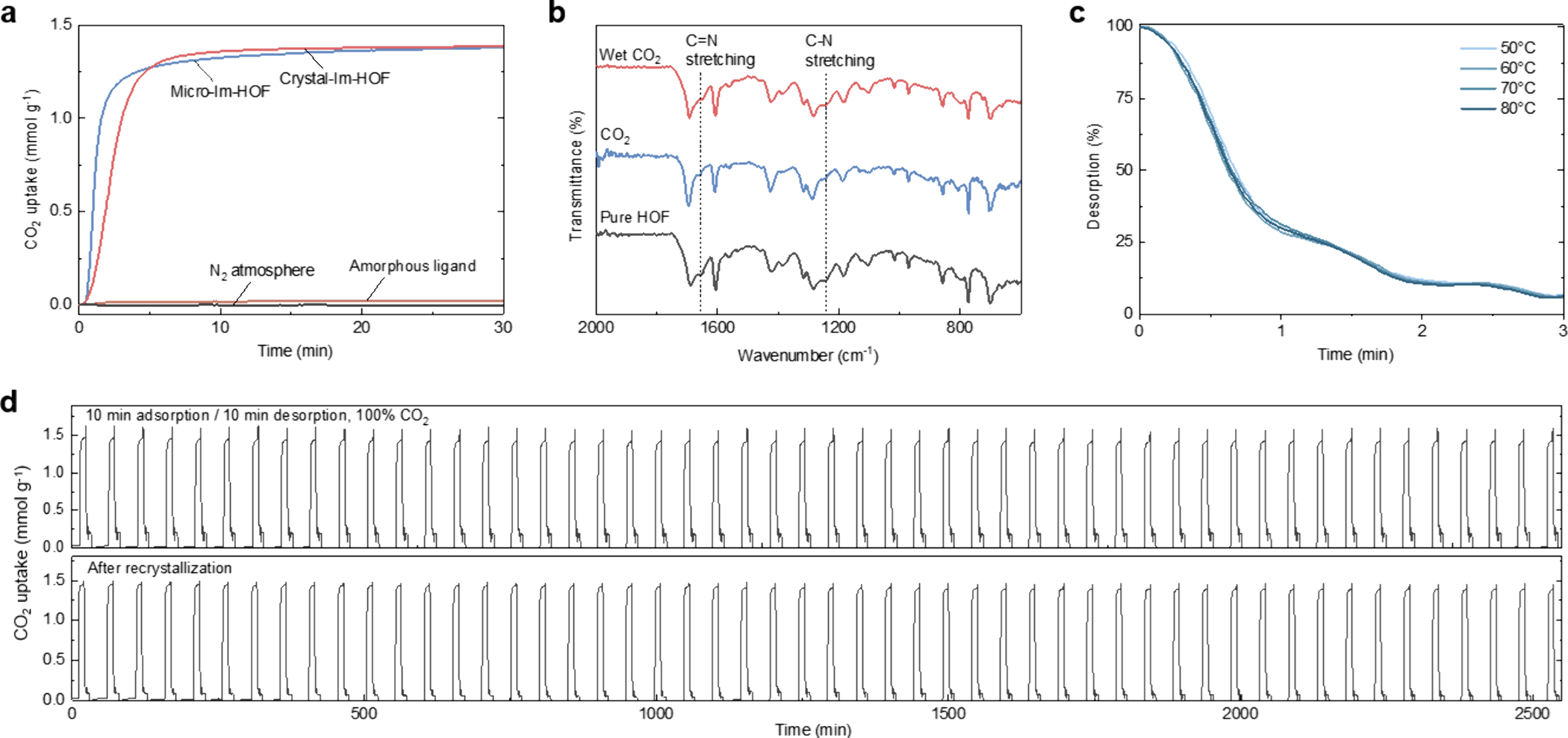

CO₂吸附–脱附曲线显示约1.4 mmol g⁻¹（10 min）的吸附量与50 °C、3 min内≥90%的脱附率，50次循环后性能保持；支持信息中同时提供与代表性框架吸附剂的性能对比表。
机理分析
1. Lewis酸碱介导的可逆结合

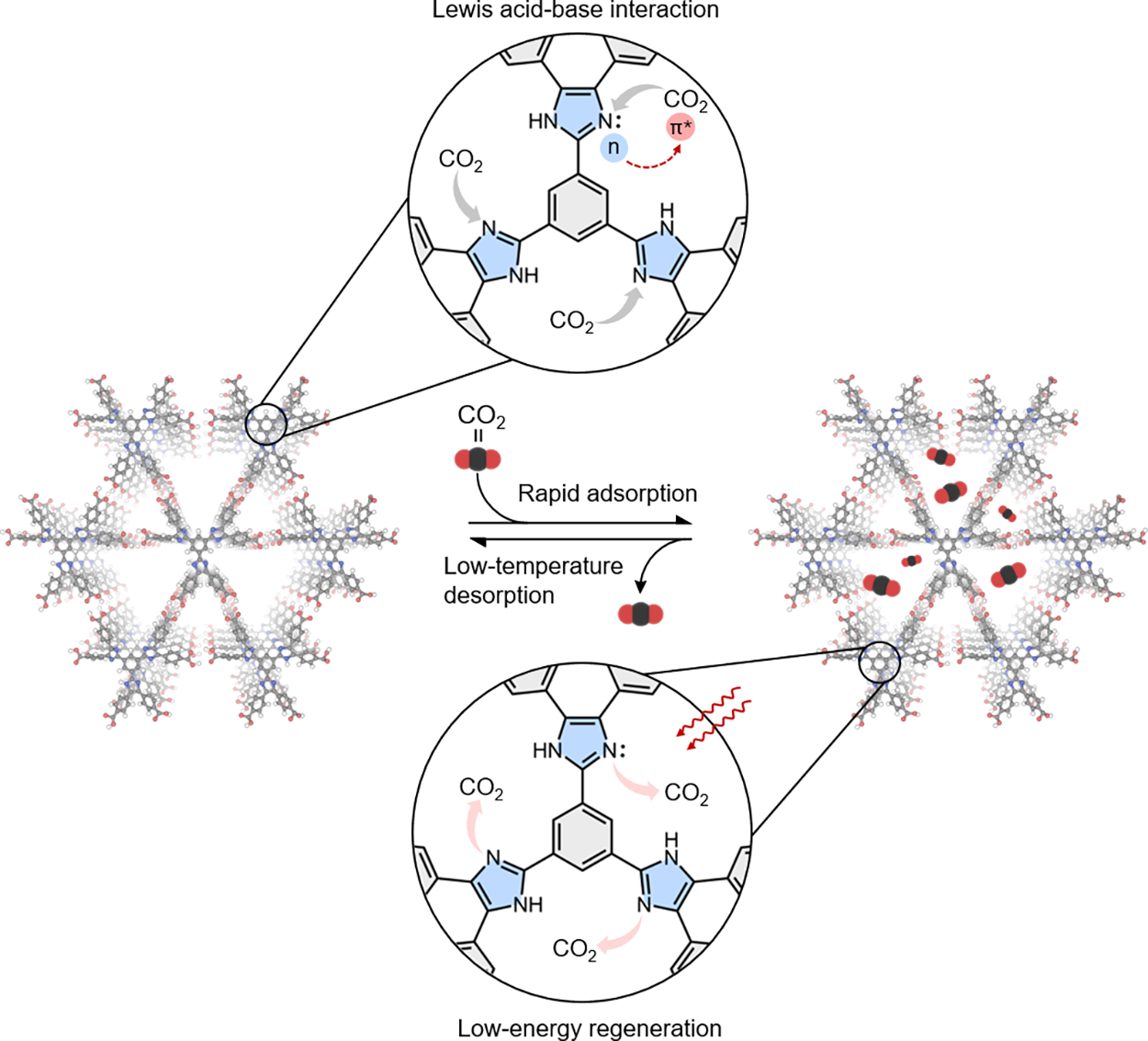

Im-HOF骨架中的咪唑氮位点作为Lewis碱中心与CO₂发生可逆相互作用，既提供较强结合驱动力以保证吸附量，又使脱附过程可在显著低于传统胺基体系的温度下完成。
2. 有序孔结构与快速传输
氢键组装赋予Im-HOF有序的孔通道，CO₂可在孔内快速扩散，缩短达到高吸附量的时间；这一结构–性能关系解释了观察到的快速吸附动力学。
3. 焦耳加热驱动的按需捕集
在涂层碳纸器件中，外加电流通过焦耳效应在Im-HOF层局部快速升温，仅需小幅温度提升即可触发CO₂脱附，避免了整体加热带来的高能耗与热惯性，体现“按需捕集”的机制设想。
总结
1. 本研究将Lewis碱性咪唑位点与氢键有机框架结合，提出一种兼具快速CO₂吸附与低温可逆脱附的多孔吸附平台。
2. Im-HOF在约10 min内达到约1.4 mmol g⁻¹的CO₂吸附量，并在50 °C、3 min内释放超过90%所捕集的CO₂，50次循环后性能保持。
3. 基于焦耳加热的原型器件实现了按需CO₂捕集操作，验证了HOF在低能耗CO₂捕集中的应用潜力。
文章标题：Imidazole-Based Hydrogen-Bonded Organic Frameworks for Rapid CO2 Capture and Low-Temperature Regeneration
文章作者：Chen Wang; Runjing Guo; Youhong Guo *
DOI：10.1021/acsmaterialslett.6c00949
文章链接：https://pubs.acs.org/amlcef/article/doi/10.1021/acsmaterialslett.6c00949/5440340/Imidazole-Based-Hydrogen-Bonded-Organic-Frameworks
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
北卡罗来纳大学教堂山分校Youhong Guo团队在ACS Materials Letters发表研究，开发咪唑基氢键有机框架Im-HOF，实现快速CO₂吸附与50 °C低温再生，并演示焦耳加热按需捕集器件。
选择分类
购销咨询
