水蒸气辅助6小时合成COF-432及其大气集水性能

首页 > 行业动态 > 水蒸气辅助6小时合成COF-432及其大气集水性能

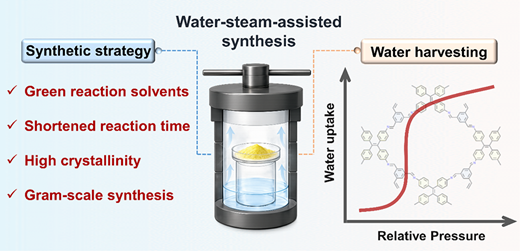

摘要
太原理工大学李立博等团队在 Inorganic Chemistry 发表研究，提出一种以水蒸气为介质的蒸汽辅助合成策略，在 100 °C、6 h 内快速制备高结晶度亚胺连接 COF-432，用于大气水收集。并系统优化了蒸汽源、乙酸用量、反应温度与反应时间，所得产物性能与常规溶剂热产物相当，并实现克级放大（产率 93.0%）与初步成型加工。

研究背景
1. 行业问题
COF材料被视为大气水收集的潜力吸附剂。但常规溶剂热合成依赖大量有机溶剂、较高温度和长时间反应（如 72 h），实验成本高，难以快速筛选材料并实现规模化生产。
2. 现有方案
已有机械化学、微波辅助、超声化学和水相合成等COF合成路线，其中蒸汽辅助合成作为绿色替代方案已有报道。但用于快速制备集水型 COF 的研究仍较少，能否同时保持结晶性、永久孔隙率和实际吸水性能尚缺乏系统验证。
3. 本文创新

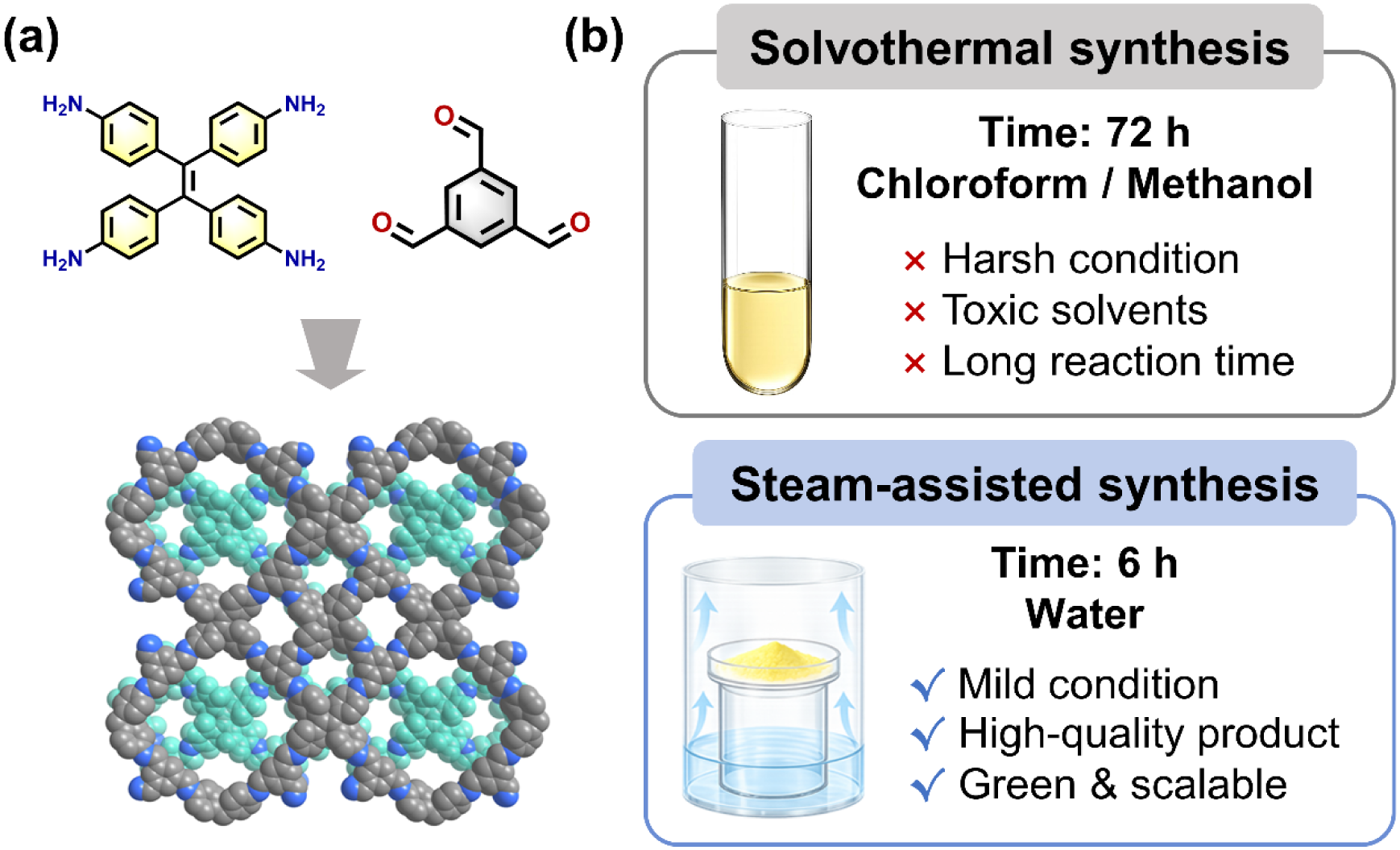

本文以水蒸气为蒸汽介质，将反应混合物与液相物理隔离，仅暴露于蒸汽气氛中，乙酸作为缩合催化剂，水蒸气提供温和结晶环境。通过优化蒸汽源、乙酸用量、反应温度和反应时间，在 100 °C、6 h 内获得高结晶 COF-432，并验证其结构与吸水性能可与溶剂热产物媲美，同时实现克级放大与颗粒成型。

实验内容
1. 蒸汽辅助合成与优化
1) 将 ETTA 与 BTCA 研磨混合后置于玻璃称量瓶中，加入 AcOH，称量瓶置于含 H2O 的聚四氟乙烯内衬高压釜内，使反应混合物与液相隔离，仅接触蒸汽气氛。

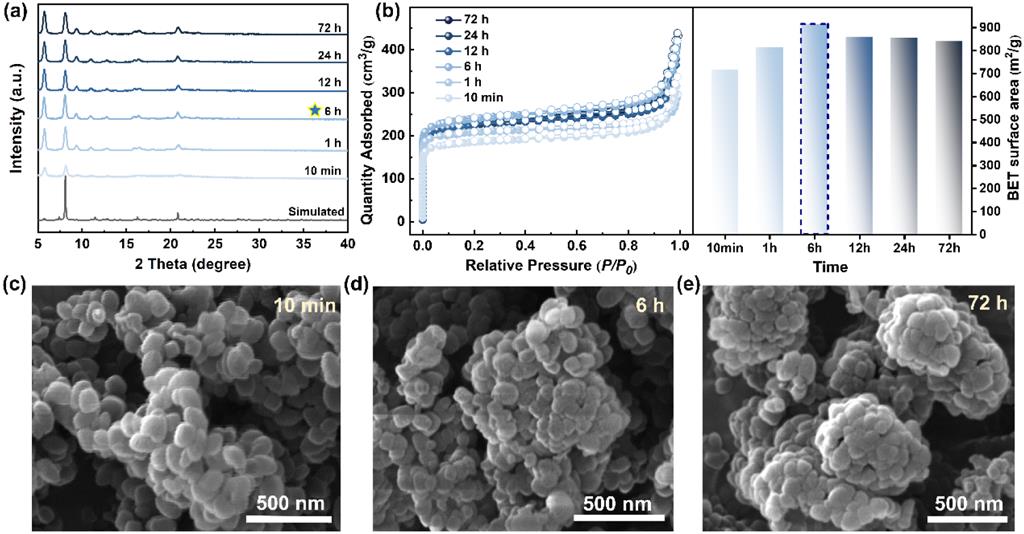

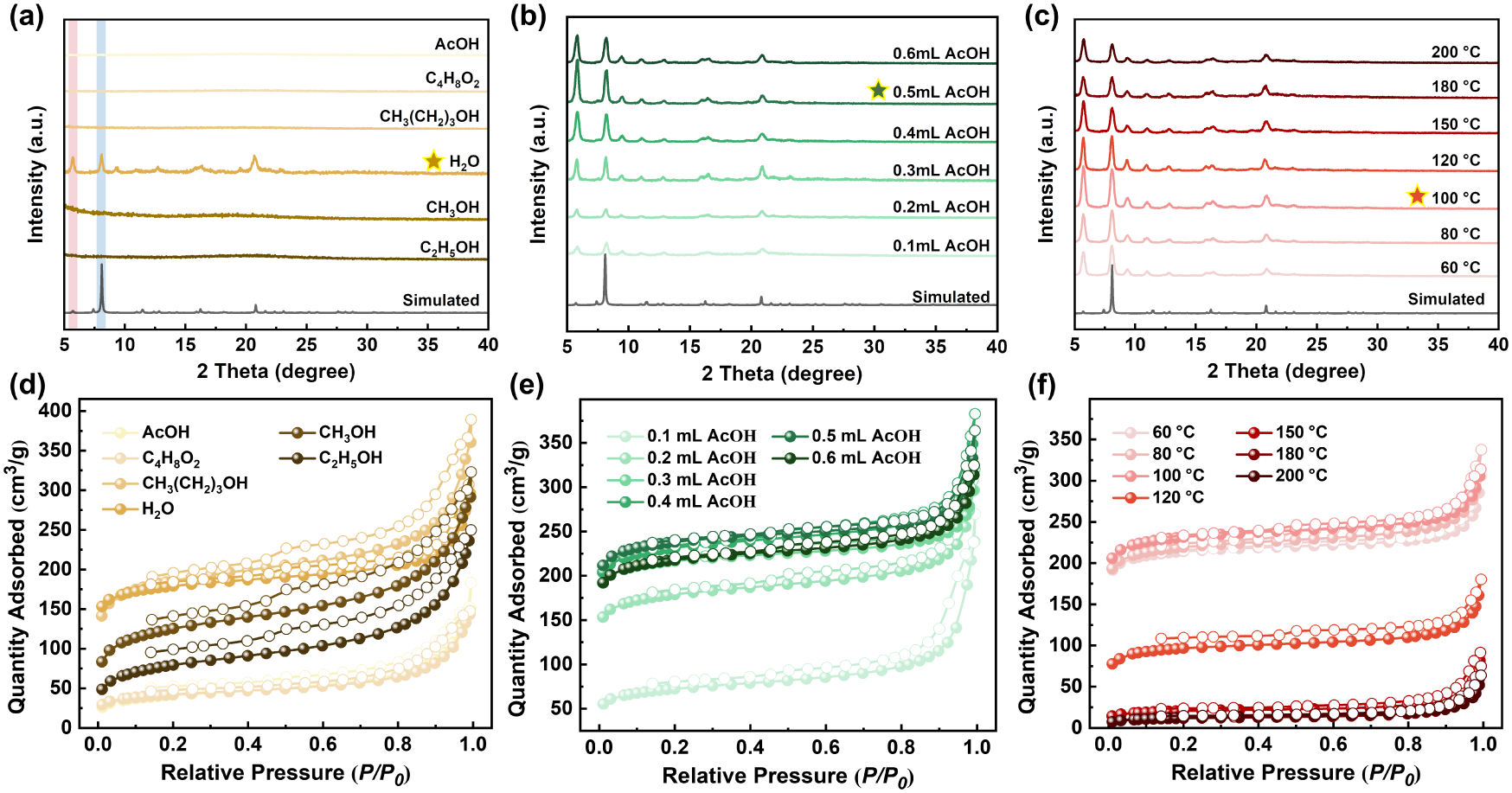

2) 系统考察蒸汽源种类、AcOH 用量、反应温度和反应时间对结晶过程的影响，确定最优条件为水蒸气、0.5 mL AcOH、100 °C、6 h。
2. 对照与放大实验
以常规溶剂热法（CHCl3/CH3OH 体系、6 M 乙酸水溶液、120 °C、72 h）制备的 COF-432 作为对照。克级合成中 ETTA（785 mg，2 mmol）与 BTCA（488 mg，3 mmol）在 100 °C 反应 72 h，得到约 1.05 g 产物，产率 93.0%。
3. 成型加工
将 COF-432 粉末与 5 wt% 甲基纤维素混合，加水制成可塑糊状物，手工成型为球形颗粒并在 60 °C 干燥，用于压缩强度、N2 吸附和水蒸气吸附表征。

分析表征

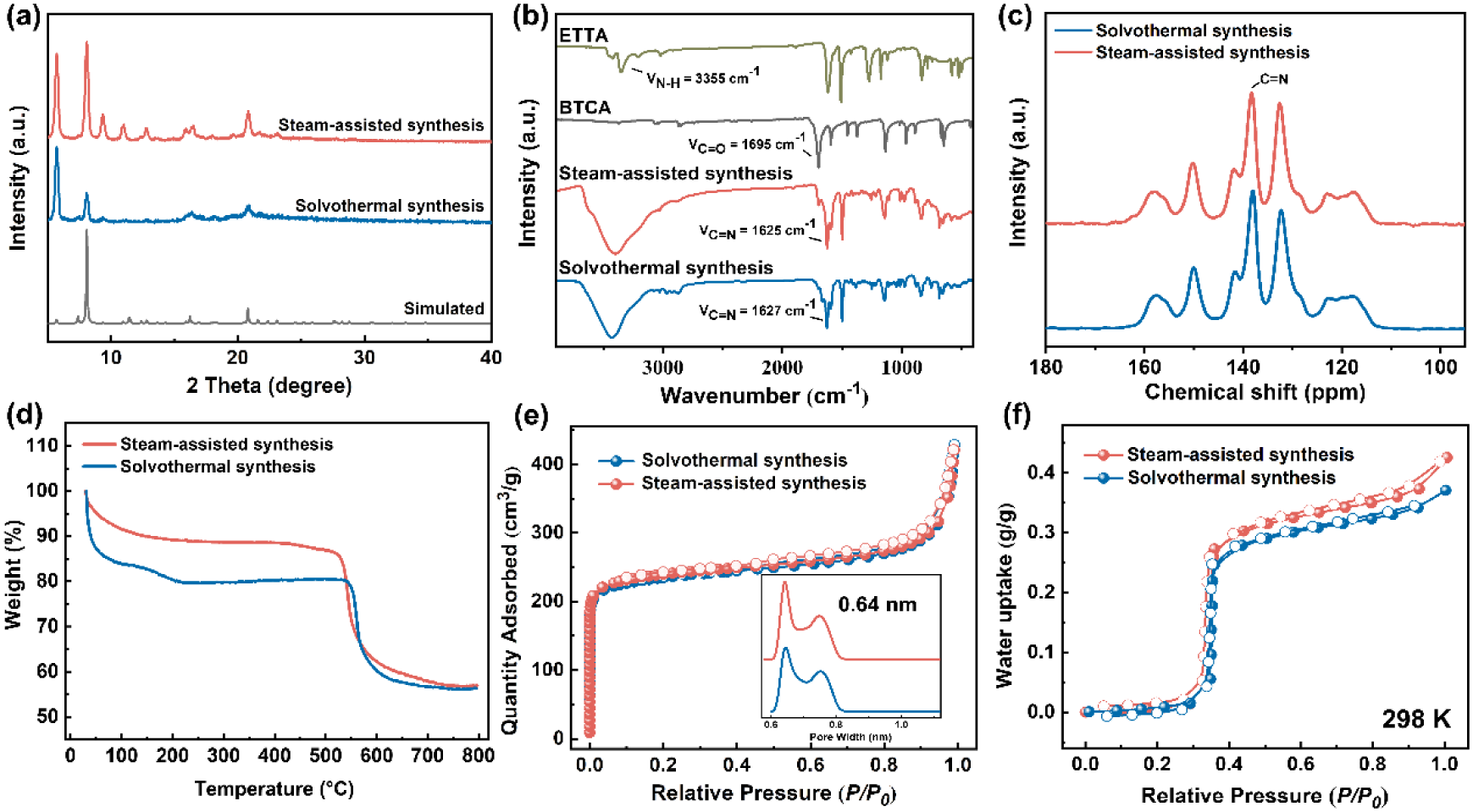

1. 结构表征
1) PXRD 显示蒸汽辅助样品在 2θ = 5.7° 和 8.1° 出现 COF-432 特征衍射峰，且与模拟谱及溶剂热样品一致；
2) TGA 表明两种样品在约 450 °C 前骨架保持完整；
3) 材料经循环后 BET 比表面积仅由 915 m2 g–1 降至 852 m2 g–1。
3. 吸水性能与稳定性
1) 水蒸气吸附等温线呈典型 Type V 特征，吸附台阶位于 P/P0 ≈ 0.34，在 P/P0 = 0.2–0.4 的实际相关湿度区间吸水容量为 0.26 g g–1；
2) 五次循环后等温线与饱和吸水量基本不变，PXRD 与 N2 吸附结果也保持稳定；
3) 在 288、298、308 K 下测试吸水行为，并在环境条件下储存 3 个月后仍保持结晶结构与吸附特征。
4. 放大与成型验证
克级样品与实验室规模样品的 PXRD 及水蒸气吸附等温线基本一致，成型颗粒在保持骨架完整性的同时具备机械强度。

机理分析
1. 蒸汽辅助结晶路径
该策略将反应混合物与液相物理隔离，仅暴露于水蒸气气氛中；乙酸作为缩合催化剂促进 ETTA 与 BTCA 之间的亚胺缩合，水蒸气提供温和环境推动框架结晶。固态混合与蒸汽辅助结晶的结合，使框架组装可在温和条件下高效进行。
2. 蒸汽源选择性
PXRD 结果显示，仅以水为蒸汽源时样品出现 COF-432 的特征衍射峰，其他蒸汽介质下未检测到典型框架反射，说明水蒸气在促进高结晶亚胺 COF 形成中具有关键作用。

总结
1. 本研究开发了一种快速、环境友好的蒸汽辅助合成策略，用于制备亚胺连接 COF-432，最优条件为水蒸气、0.5 mL 乙酸、100 °C、6 h，相比常规溶剂热法的 72 h 显著缩短反应时间。
2. 水蒸气吸附测试显示其具有 Type V 等温线、P/P0 ≈ 0.34 的吸附台阶和 0.26 g g–1 的吸水容量，并具备良好的循环稳定性和温度适应性。

文章标题：Water-Steam-Assisted Synthesis of Imine-Linked COF-432 for Atmospheric Water Harvesting
文章作者：Xinrong Ma; Jianhui Li; Chaoyu Wu; Yang Chen; Meng Wang; Yutao Liu; Jinping Li; Libo Li * ; Jia Yao *
DOI：10.1021/acs.inorgchem.6c04117
文章链接：https://pubs.acs.org/inocaj/article/doi/10.1021/acs.inorgchem.6c04117/5440177/Water-Steam-Assisted-Synthesis-of-Imine-Linked-COF

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

太原理工大学李立博等团队在 Inorganic Chemistry 发表研究，报道水蒸气辅助6小时快速合成高结晶COF-432，用于大气水收集并实现克级放大。
