球磨5分钟，实现HOF材料原位固酶
摘要
中山大学陈国胜与广州医科大学黄思铭团队在 Adv. Func. Mater.提出一种机械化学介导的HOF材料组装策略，在球磨条件下实现酶的原位无损封装，并构建了无溶剂堵塞的开放孔道网络。
1. 该工作以 H4TPTCA 系列同构 HOF（-NH2、-H、-CH3 取代）为模型，发现机械化学合成的酶@HOF 生物复合物催化速率较传统溶液法最高提升 449 倍；
2. 基于该高活性与高稳定性生物催化剂，作者构建了三明治型电化学免疫传感器，用于癌胚抗原（CEA）检测，线性范围宽，检测限低至 15.6 fg mL−1。
研究背景
1. 行业问题
将酶固定在多孔载体中虽可提升稳定性和可回收性，却常因传质受限和孔道堵塞导致催化活性显著下降，甚至完全丧失，形成“活性–稳定性”难以兼顾的矛盾。
2. 现有方案

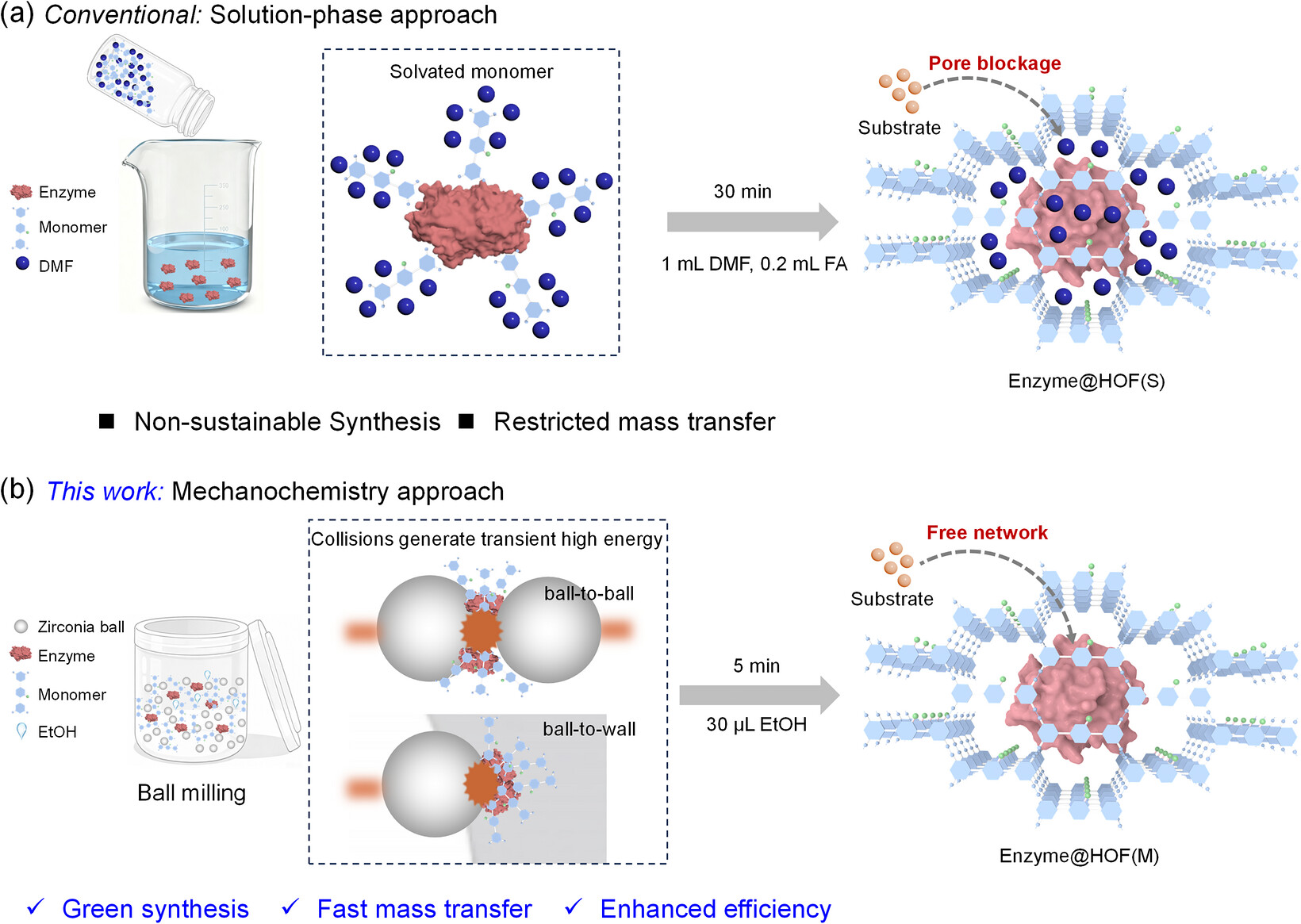

氢键有机框架HOF因组装条件温和、结构可自修复，被认为是原位封装酶的理想平台。然而，传统溶液法合成往往需要使用高沸点有机溶剂（如 DMF），残留溶剂会堵塞孔道并形成不利于水相催化的疏水屏障，导致酶@HOF 活性大幅降低。
3. 本文创新
本文提出机械化学球磨策略，在 5 分钟内快速组装高亲水性 PFC-76-NH2(M)，并在结晶过程中实现酶的原位封装。
1) 该方法避免了有机溶剂引入的孔道堵塞，保留了孔道本征亲水性；
2) 同时利用 -NH2 基团作为水吸附位点，在孔内富集水簇，促进底物向酶活性位点扩散，从而在保持稳定性的同时显著提升催化效率。
实验内容

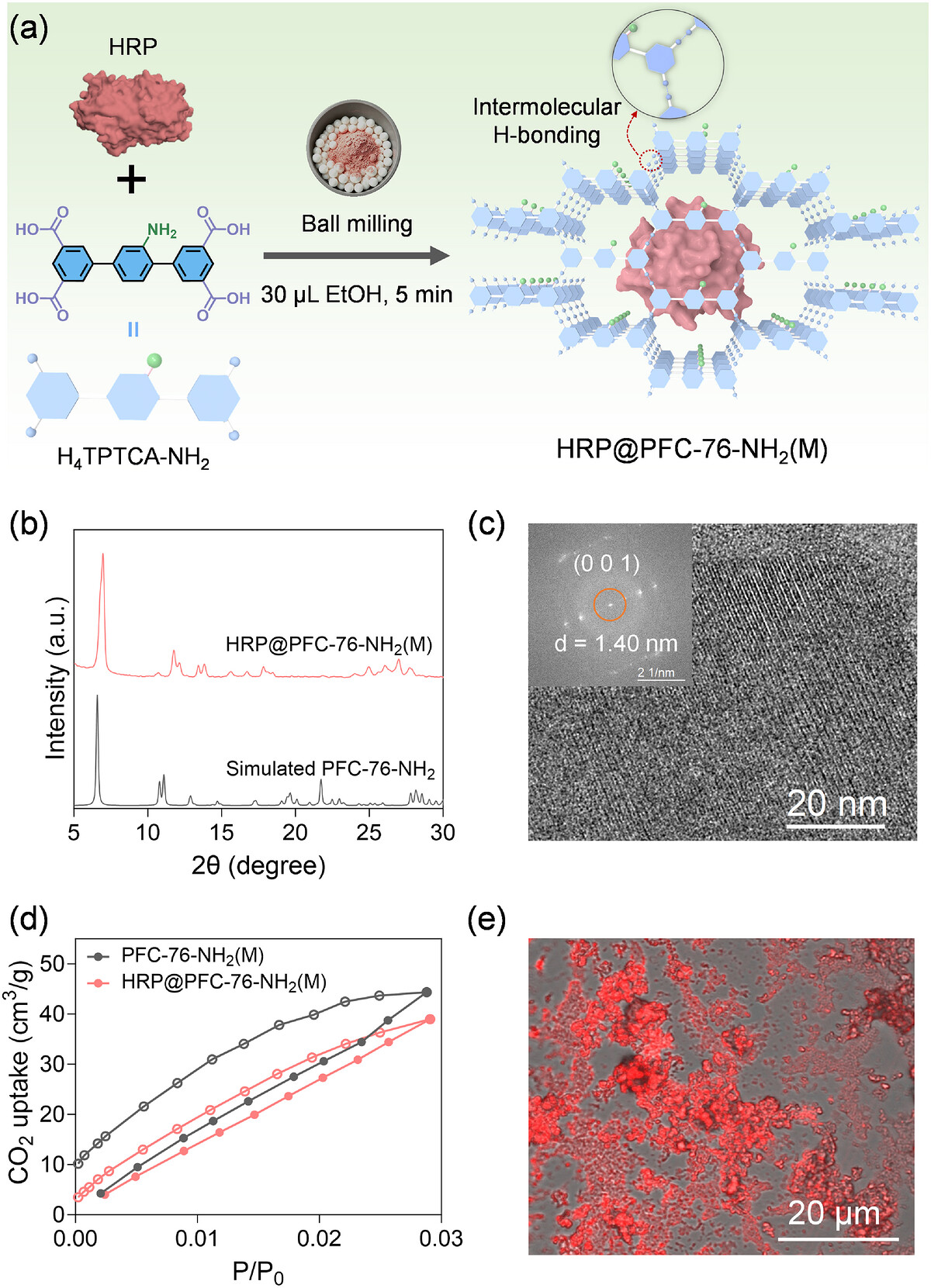

1. 机械化学合成 PFC-76-NH2(M)
以 H4TPTCA-NH2 为有机连接体，采用球磨法在 5 分钟内制备 PFC-76-NH2(M)。PXRD 在 2θ = 6.58° 出现对应 (0 0 1) 晶面的特征衍射峰，与模拟 PFC-76-NH2 一致；cryo-EM 观察到约 1.42 nm 的晶面间距，证实快速结晶成功。
2. 酶的原位封装
以辣根过氧化物酶（HRP）为模型酶，在 PFC-76-NH2(M) 结晶过程中进行 de novo 封装，得到 HRP@PFC-76-NH2(M)。BCA 法和 ICP-MS 测得 HRP 负载量为 13.82 ± 0.48 wt.%。
3. 对照与普适性实验
以传统溶液法（使用 1 mL DMF 溶解 10 mg 单体）制备 HRP@PFC-76-NH2(S) 作为对照；并将该策略拓展至细胞色素 C（Cyt c）和肌红蛋白（Myo），验证方法普适性。

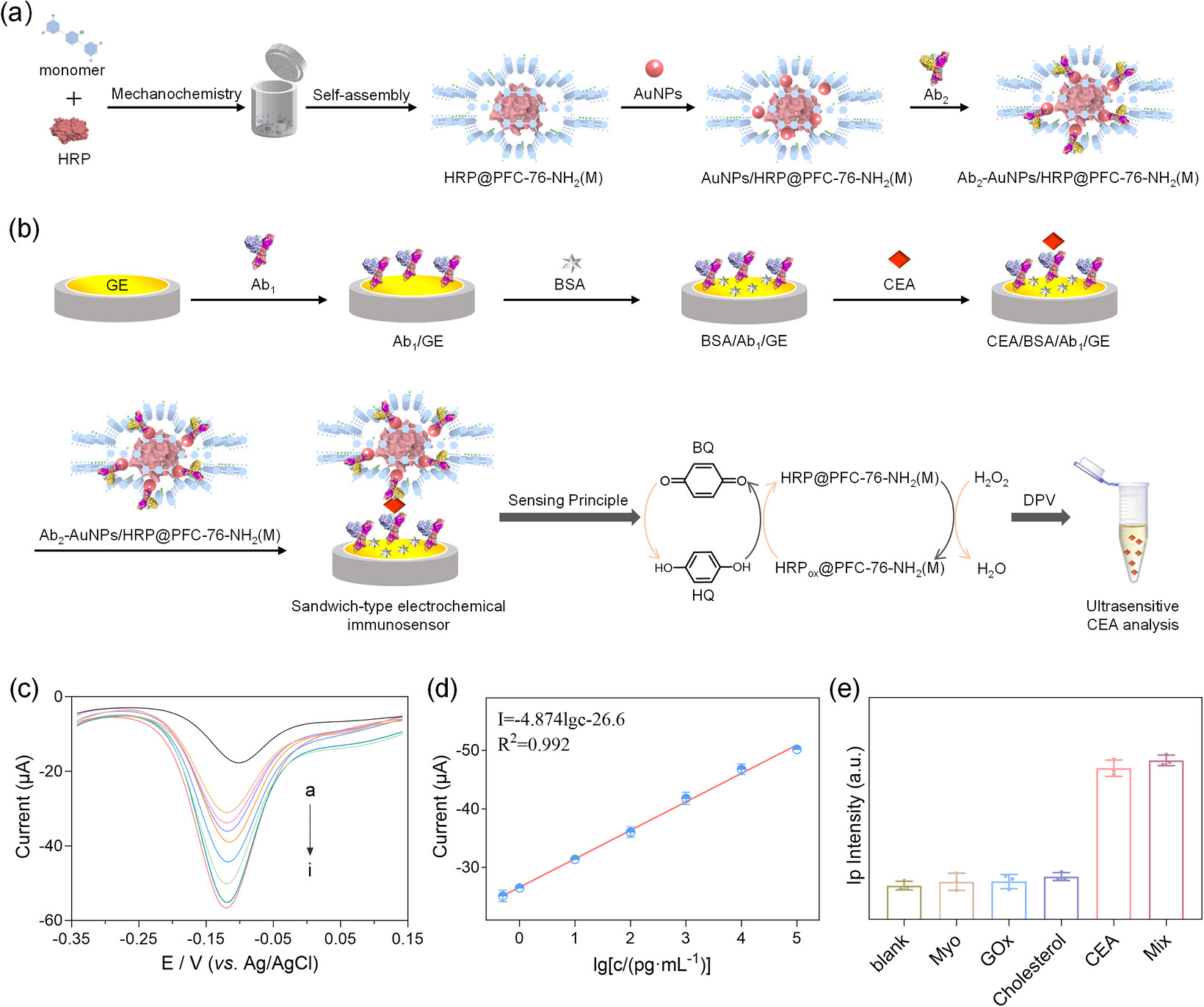

4. 电化学免疫传感器构建
将 AuNPs 锚定于 PDDA 修饰的 HRP@PFC-76-NH2(M) 表面，偶联检测抗体 Ab2，与金电极上固定的捕获抗体 Ab1 构成三明治型传感器，用于 CEA 检测。
分析表征
1. 结构表征
PXRD 和 cryo-EM 证实 PFC-76-NH2(M) 及酶@HOF 复合物均保持结晶性，封装后仍可观察到 (0 0 1) 晶面；SEM 显示产物为棒状形貌。
2. 酶封装表征
FT-IR 在约 1640 cm−1 出现 HRP 的酰胺 I 带；TGA 进一步支持酶的存在。CLSM 的 Z-stack 三维成像（10 层扫描）显示 RhB 标记的 Cyt c 和 Myo 荧光信号均匀分布于 PFC-76-NH2(M) 骨架内，而非仅表面吸附。
3. 催化性能与稳定性

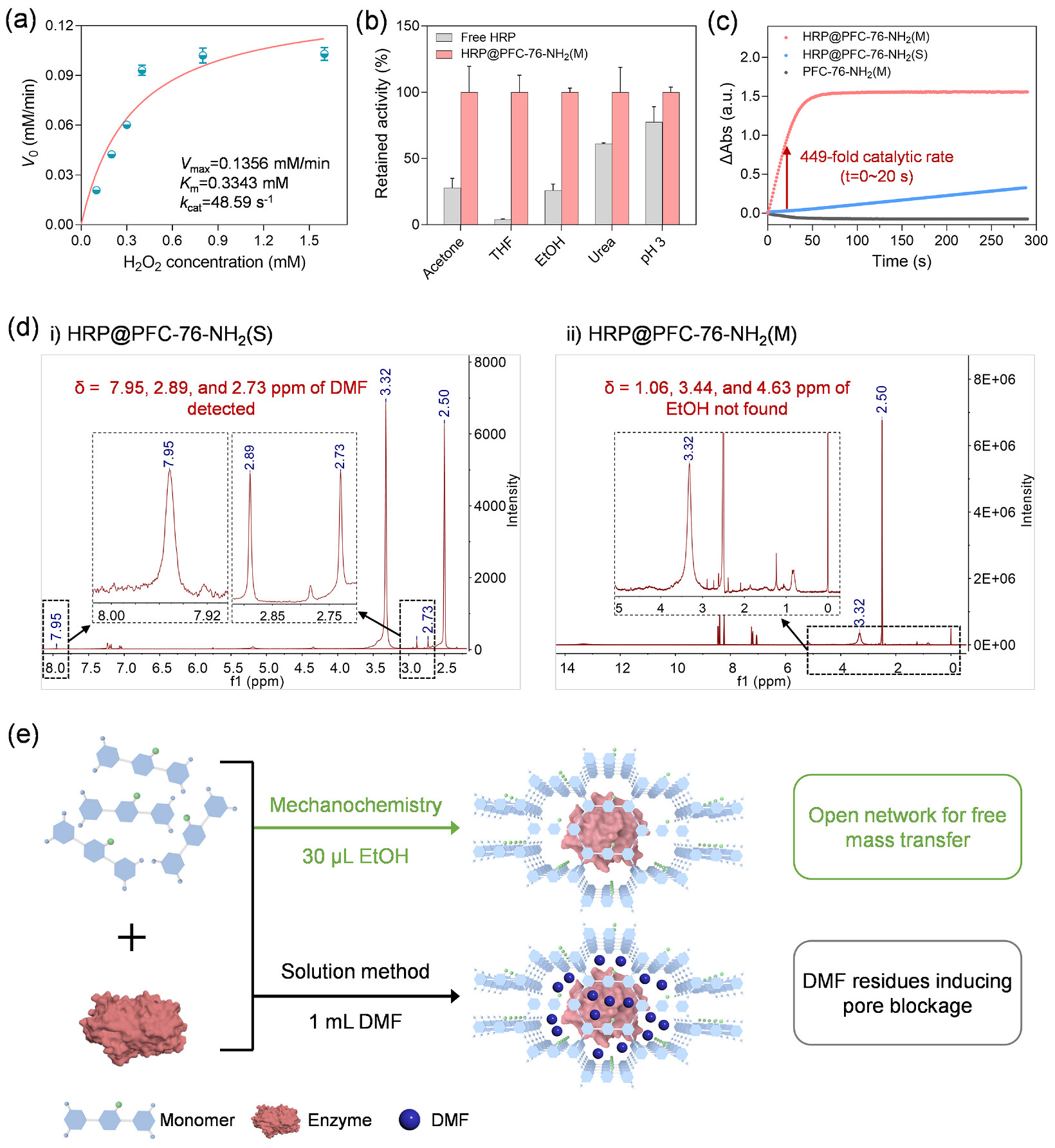

以 H2O2 和 TMB 为底物，UV-Vis 监测 oxTMB 生成。经丙酮、THF、乙醇、6 M 尿素和 pH = 3 酸性溶液处理 30 分钟后，HRP@PFC-76-NH2(M) 活性几乎保持 100%；6 次循环后保留超过 75% 活性，室温储存 7 天后保留超过 90% 活性。
4. 传感器性能
基于 H2O2–HRP@PFC-76-NH2(M)–HQ 循环反应机制的电化学免疫传感器对 CEA 检测限低至 15.6 fg mL−1，并具有较宽线性范围。
机理分析
1. 孔道亲水性与传质关系
传统溶液法残留的高沸点 DMF 会在孔内形成水–溶剂异质屏障，阻碍底物扩散。机械化学法避免有机溶剂引入，保留 PFC-76-NH2(M) 孔道本征亲水性，使水相底物更易接近酶活性位点。

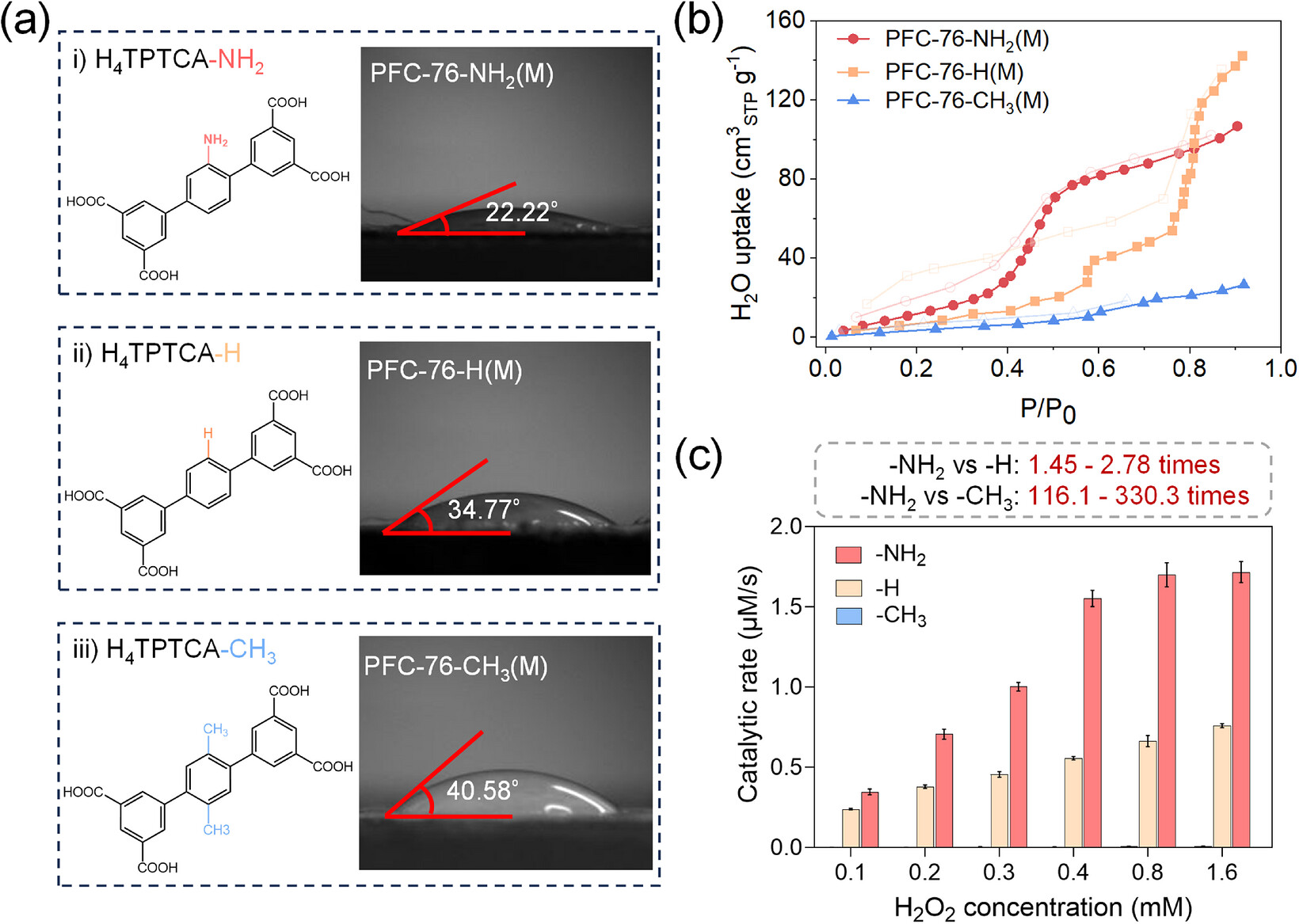

2. -NH2 基团的水富集作用
-NH2 作为水吸附位点，可通过氢键在客体分子与框架之间促进水簇形成，提高孔壁水吸附能力，从而促进底物向封装酶活性位点的扩散。这解释了 -NH2 类似物活性显著高于 -H 和 -CH3 类似物的实验结果。
3. 结构–性能边界
与游离 HRP 相比，HRP@PFC-76-NH2(M) 的 Vmax 较低、Km 较高，说明 HOF 骨架仍不可避免地降低传质，这是酶固定化中典型的稳定性–活性权衡。作者指出，孔道微环境对酶功能的调控作用仍需更深入的原位表征加以验证。
总结
本研究提出一种快速、环境友好的机械化学封装策略，将酶原位固定于高亲水性 HOF PFC-76-NH2(M) 中，固酶后催化速率较溶液法最高提升 449 倍，并具备优异的溶剂耐受性、循环稳定性和储存稳定性；
文章标题：Mechanochemical Encapsulation of Enzymes in a Highly Hydrophilic HOF: Harnessing Pore Microenvironment for Enhanced Biocatalysis
文章作者：Jiayin Huang、Yanbin Xu、Wei Huang、Qing Chen、Huangsheng Yang、Xiaofeng Zhong、Xiaobang Chen、Wei Yi、Guosheng Chen、Siming Huang、Gangfeng Ouyang
DOI：10.1002/adfm.78707
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.78707
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
中山大学陈国胜与广州医科大学黄思铭团队在 AFM发表研究，提出一种机械化学介导的氢键有机框架HOF材料组装策略，在球磨条件下实现酶的原位无损封装，并构建了无溶剂堵塞的开放孔道网络。所得酶@HOF 生物复合物催化速率较传统溶液法最高提升 449 倍；
选择分类
购销咨询
