首页 >
行业动态 > 富含羰基的COF材料实现高容量长循环储钠
富含羰基的COF材料实现高容量长循环储钠
摘要

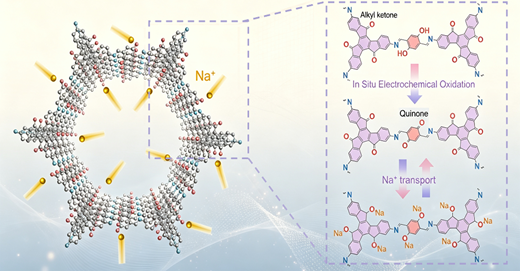

1. 内蒙古大学赵文杰、陈远团队在 Nano Letters 发表研究，报道了一种富含羰基的 TRO-OTPA 二维共价有机框架（COF），通过原位电化学转化构筑双羰基氧化还原中心，用于高性能钠离子电池负极。
2. 所得 TRO-OTPA 电极在 0.05 A g–1 下可逆容量达 328 mAh g–1，并具备优异的倍率性能；在 0.5 A g–1 下循环 5000 次后容量保持率为 86.5%。
研究背景
1. 行业问题
Na+ 离子半径（1.02 Å）大于 Li+（0.76 Å），在传统无机宿主结构中扩散动力学迟缓并伴随较大体积变化，难以兼顾高倍率与长循环稳定性。
2. 现有方案
二维 COF 的规整层状结构与开放纳米孔道可缩短离子迁移路径，层间 π–π 堆叠有利于电荷传输。但现有 COF 基电极仍受活性位点利用率不足和长期循环中结构劣化制约，综合电化学性能难以提升。
3. 本文创新
本文设计并报道了一种稳定的多羰基 COF（TRO-OTPA），骨架中同时引入烷基酮与醌单元作为活性基团。实验表明，充电过程中骨架内的酚单元发生不可逆电化学转化，原位生成苯醌中心；原位生成的醌基与固有烷基酮协同，构成双羰基氧化还原活性中心，加速离子与电荷传输，从而提升储钠性能。
实验内容
1. 材料设计与合成

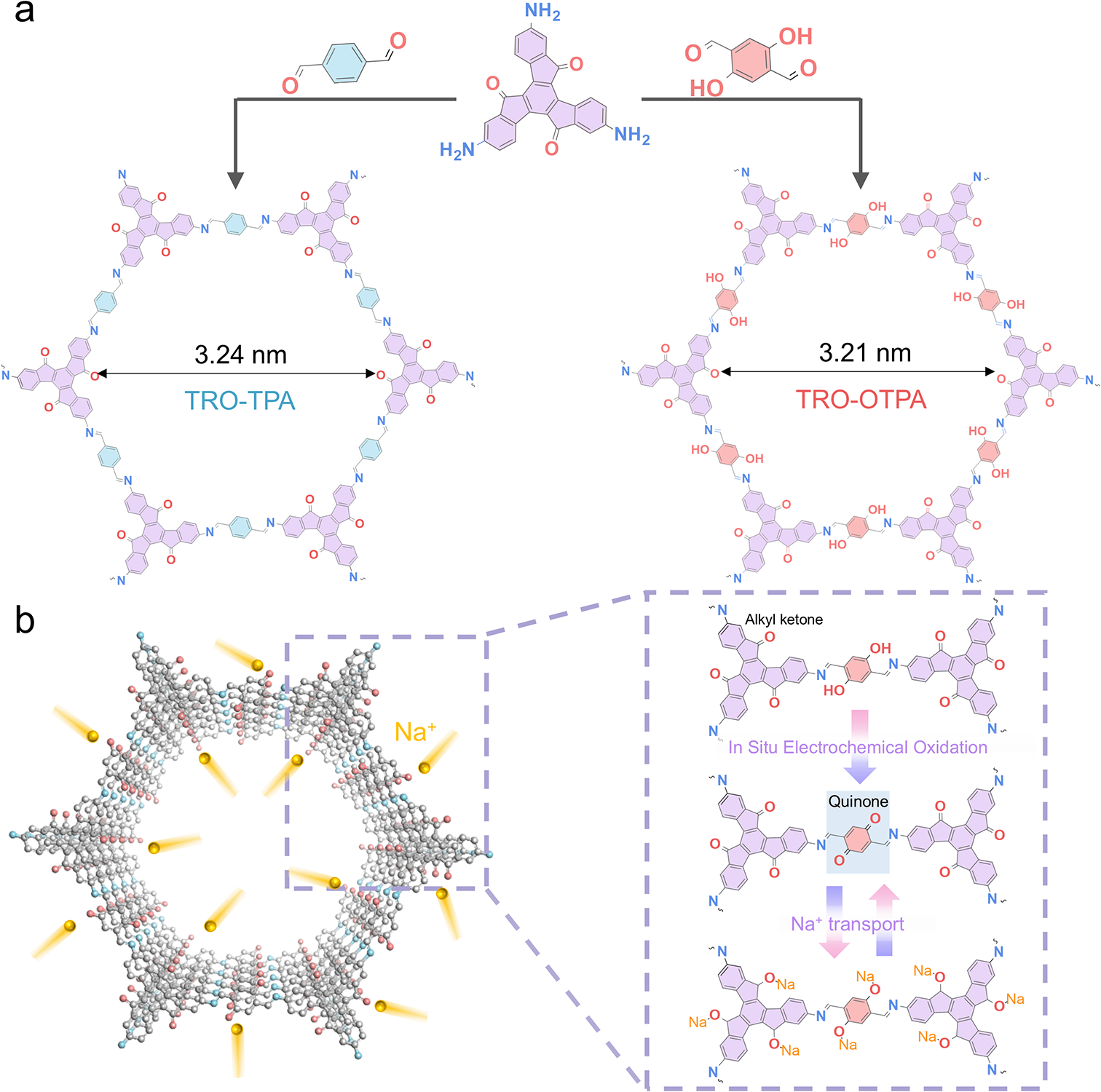

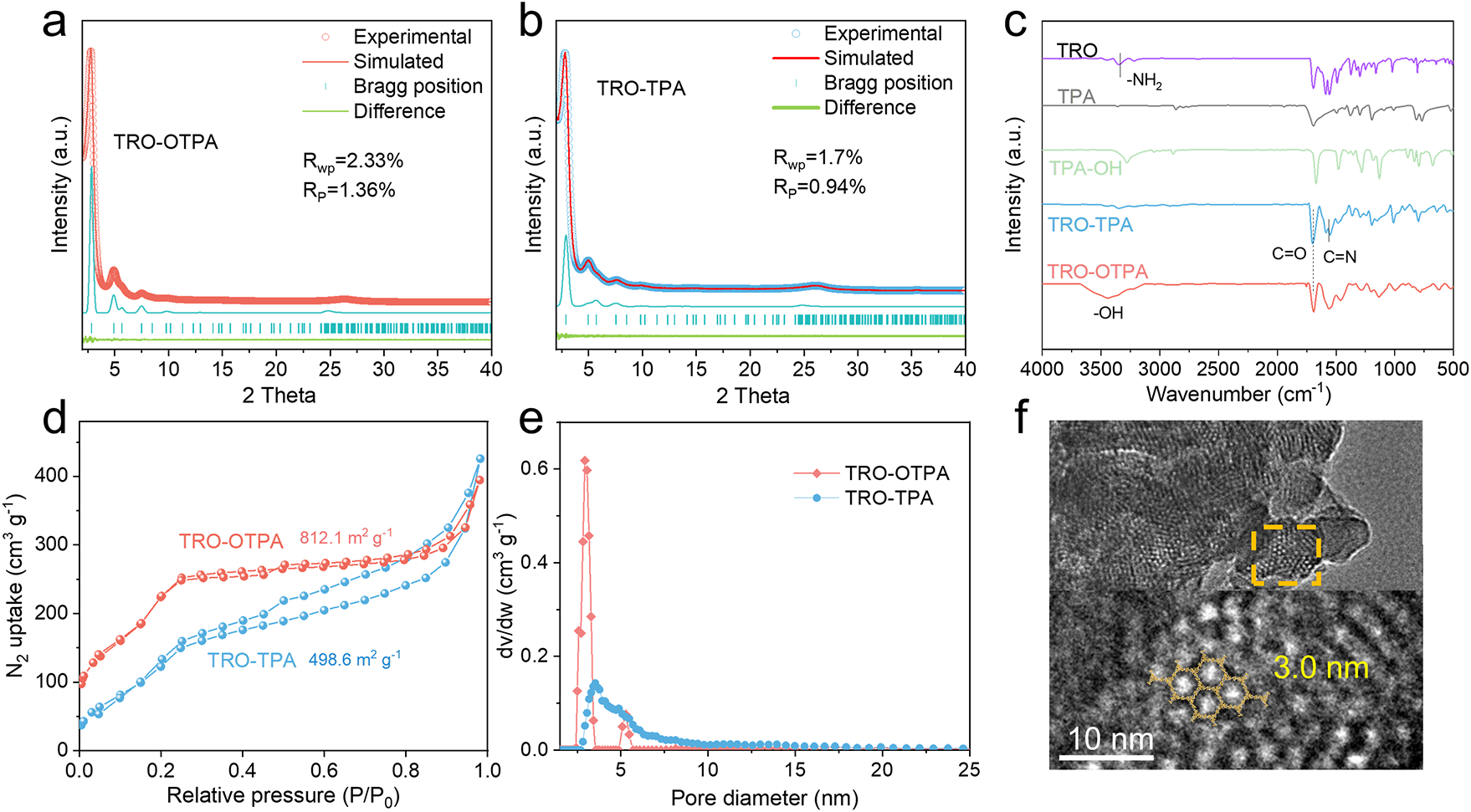

作者构建了富含羰基的 TRO-OTPA 二维 COF，将烷基酮与醌两类氧化还原活性单元同时整合到共价骨架中，以兼顾多位点储能与结构稳定性。
2. 电化学活化与电池组装
以 TRO-OTPA 作为钠离子电池负极进行电化学测试，通过充电过程实现酚单元向苯醌位点的原位转化，形成双羰基活性中心；并系统评估其在不同电流密度下的可逆容量、倍率性能与长循环稳定性。
3. 关键对照与变量设计
研究围绕电诱导结构演化前后活性位点的变化展开，对比活化前后电化学行为，以说明原位生成醌基与固有烷基酮协同作用对储钠性能的贡献。
分析表征
1. 电化学表征

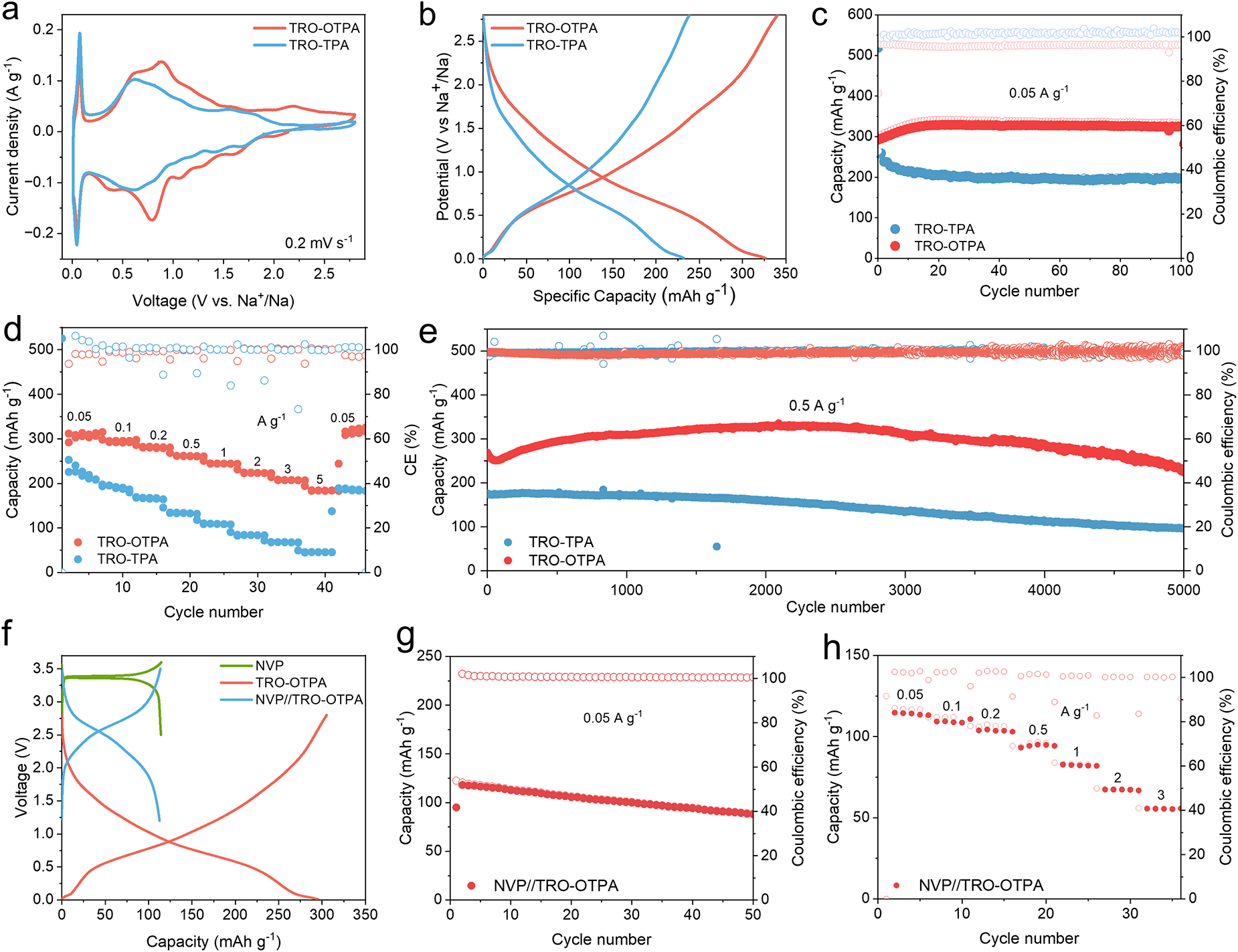

TRO-OTPA 电极在 0.05 A g–1 下实现 328 mAh g–1 的高可逆容量，并表现出优异的倍率性能；在 0.5 A g–1 下循环 5000 次后容量保持率为 86.5%，说明其兼具高容量与长循环稳定性。
3. 活性位点演化证据

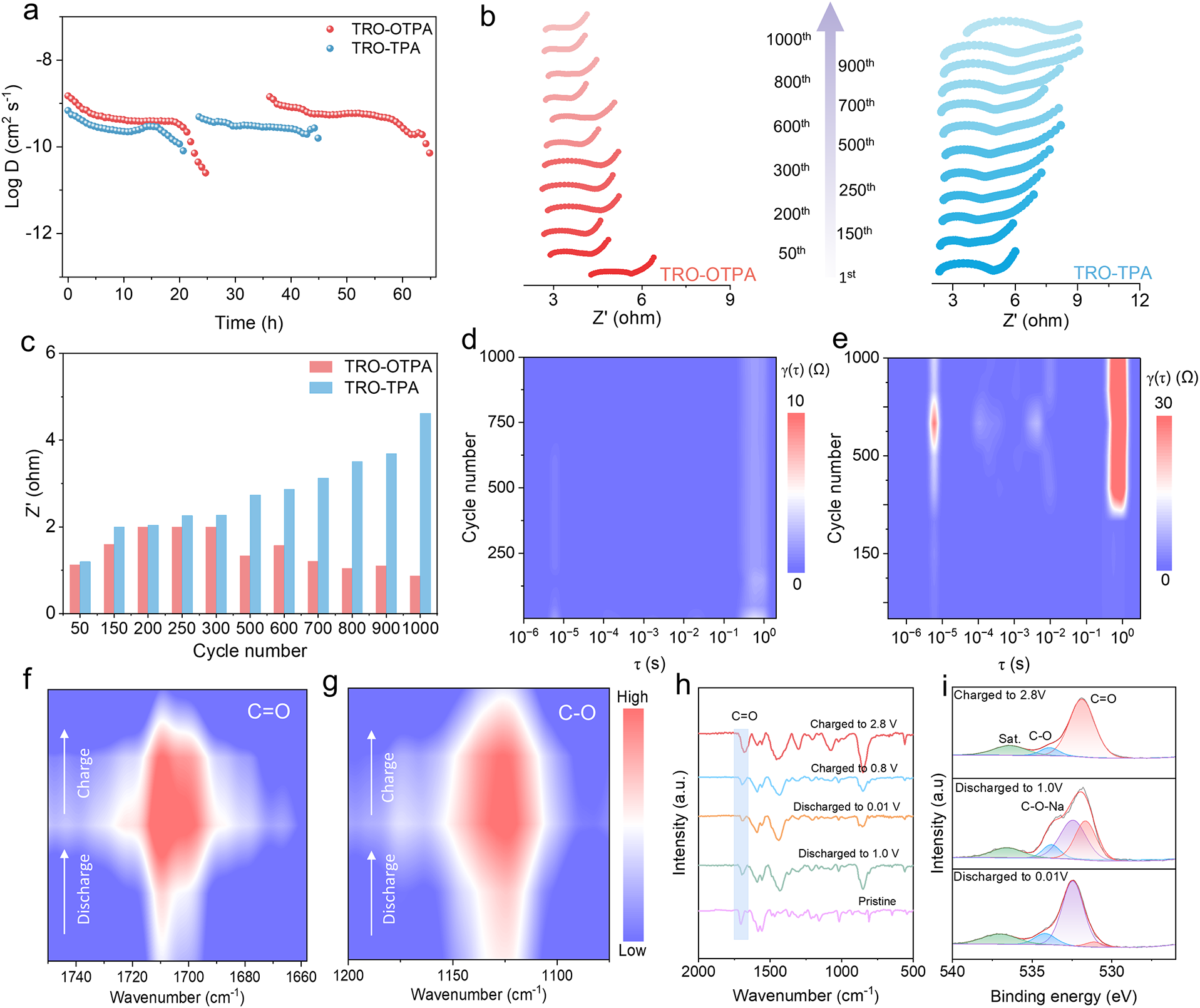

非原位 FT-IR/XPS 等测试用于追踪充电过程中酚单元向苯醌位点的不可逆转化，为双羰基氧化还原中心的形成提供实验支撑。
机理分析
1. 电诱导结构演化
充电过程中，TRO-OTPA 骨架内的酚单元发生不可逆电化学转化，原位生成苯醌中心，使原本未充分利用的位点转化为可参与氧化还原的活性中心。
2. 双羰基协同氧化还原
原位生成的醌基与骨架中固有的烷基酮共同构成双羰基氧化还原活性中心，二者协同作用可加速离子与电荷传输，从而提升钠存储容量与反应动力学。
3. 结构–性能关系与证据边界
COF 的稳固共价框架抑制活性组分溶解，规整层状结构与开放孔道缩短离子迁移路径，层间 π–π 堆叠促进电荷传输；上述机制主要基于电化学数据与非原位结构表征推断，页面未提供原位实时表征对微观反应路径的直接观测。
总结
1. 本研究提出了一种通过原位电化学转化构筑双羰基氧化还原中心的分子设计策略，为高性能有机钠离子电池负极提供了新思路。
2. TRO-OTPA 电极在 0.05 A g–1 下可逆容量达 328 mAh g–1，0.5 A g–1 下循环 5000 次容量保持率 86.5%，兼具高容量、优异倍率性能与长循环稳定性。
3. 该工作揭示了电诱导结构演化与协同氧化还原在储钠中的作用，可指导多活性位点有机电极的分子设计；其适用边界仍以实验室电化学测试结果为主，实际器件层面的验证页面未提供。
文章标题：In Situ Electrochemical Construction of Dual-Carbonyl Sites in 2D Covalent Organic Framework for Enhanced Sodium Storage
文章作者：Peng, Xuan、Liu, Zhiyuan、Kou, Yanan、Yang, Shuangqin、Zhao, Wenjie、Jiang, Min、Chen, Yuan
DOI：10.1021/acs.nanolett.6c03083
文章链接：https://pubs.acs.org/nalefd/article/doi/10.1021/acs.nanolett.6c03083/5433283/In-Situ-Electrochemical-Construction-of-Dual
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
内蒙古大学赵文杰、陈远团队在 Nano Letters 发表研究，报道了一种富含羰基的 TRO-OTPA 二维共价有机框架（COF），通过原位电化学转化构筑双羰基氧化还原中心，用于高性能钠离子电池负极。
选择分类
购销咨询
