首页 >
行业动态 > 室温水相合成高结晶HKUST-1新路径
室温水相合成高结晶HKUST-1新路径
摘要
1. 韩国大邱庆北科学技术院DGIST的Nak Cheon Jeong与浦项科技大学POSTECH的Daeha Seo团队在 Advanced Materials 发表研究，提出一种基于 Cu2O 纳米颗粒自光氧化产生局域过饱和的自组装纳米反应器策略，在可见光照射、室温水相条件下合成高结晶 HKUST-1。

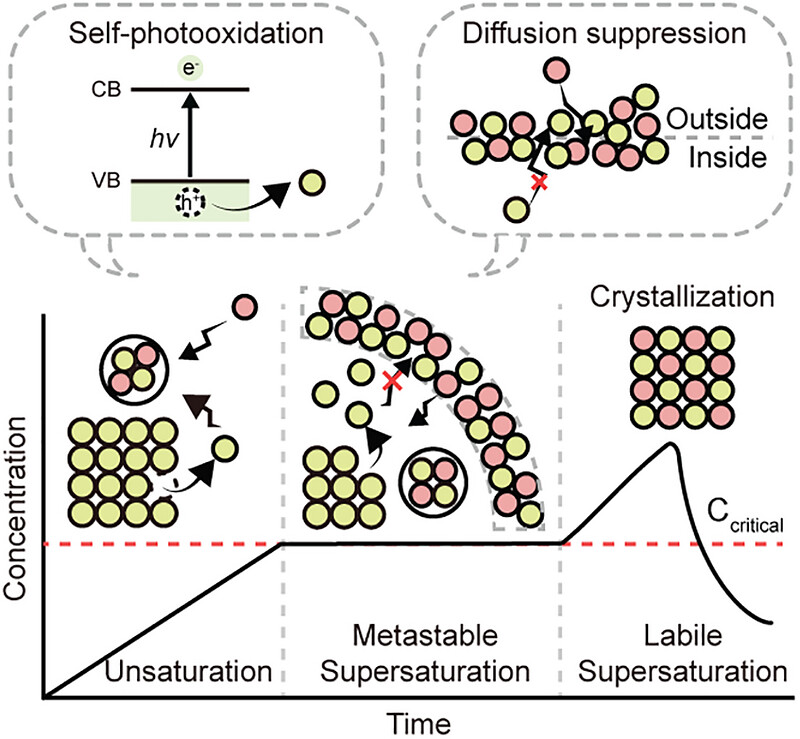

2. 该工作通过调控 Cu2+ 释放速率（kelute）与配体可及性（Dacc），提出“亚稳过饱和（Smeta）成壳—易变过饱和（Slabile）向内结晶”的两步机制模型。
研究背景
1. 行业问题
高结晶度金属–有机框架（MOF）在催化、气体存储与能源转化中具有重要价值，但传统水热/溶剂热合成通常需要高前驱体浓度、较高温度（如 >50°C）或有毒溶剂，能耗高且环境负担大。经典成核理论表明，成核与生长受过饱和度（S）控制，但要在整个溶液体积内维持高过饱和度，往往依赖昂贵前驱体或易发生副反应，难以兼顾效率与可持续性。
2. 现有方案
已有研究尝试通过模板介导与包覆体系在受限区域产生局域过饱和度，以将成核限制在特定空间内；然而这些方法难以选择性调控过饱和度程度，规模化受限。同时，基于体相过饱和度的策略通常需要高次级构筑单元（SBU）浓度、升高温度或额外试剂来提高反应常数 k，效率与可持续性仍不理想。
3. 本文创新
本文提出一种由 Cu2O 纳米颗粒在可见光下自光氧化驱动的自组装纳米反应器：在颗粒界面局域释放 Cu 物种，形成局域过饱和，从而在室温、常压、水相、无外部催化剂的温和条件下实现 HKUST-1 结晶。
实验内容
1. Cu2O 纳米颗粒合成
通过调节 PVP 添加量（0、0.3、1.0 g）合成立方（c-Cu2O）、截角八面体（t-Cu2O）与八面体（o-Cu2O）形貌的 Cu2O 纳米颗粒：在 7.0 mL 去离子水中加入 PVP，搅拌下加入 0.1 M CuCl2 水溶液 1.0 mL，55°C 保持 30 min；随后滴加 2.0 M NaOH 水溶液 1.0 mL（<1 min），55°C 保持 30 min；再加入 0.6 M 抗坏血酸水溶液 1.0 mL（<1 min），55°C 保持 3 h。产物经 6000 rpm 离心 10 min，弃上清，沉淀用去离子水重分散并重复清洗三次，最终分散于乙醇中。
3. 光驱动HKUST-1局域过饱和结晶
在实验室自制反应容器中进行光辅助反应，通过调节光强控制 kelute；以 HKUST-1 为模型体系，H3BTC 经 TEA 完全去质子化为 BTC3− 以改善分散性与反应性。通过表面电荷调控（c-Cu2O、t-Cu2O、o-Cu2O）调节配体可及性，并在 700 rpm 强搅拌条件下进行传输扰动实验（估算流体力 53.4 mN、流速 0.37 m s−1）。
分析表征
1. 结构表征

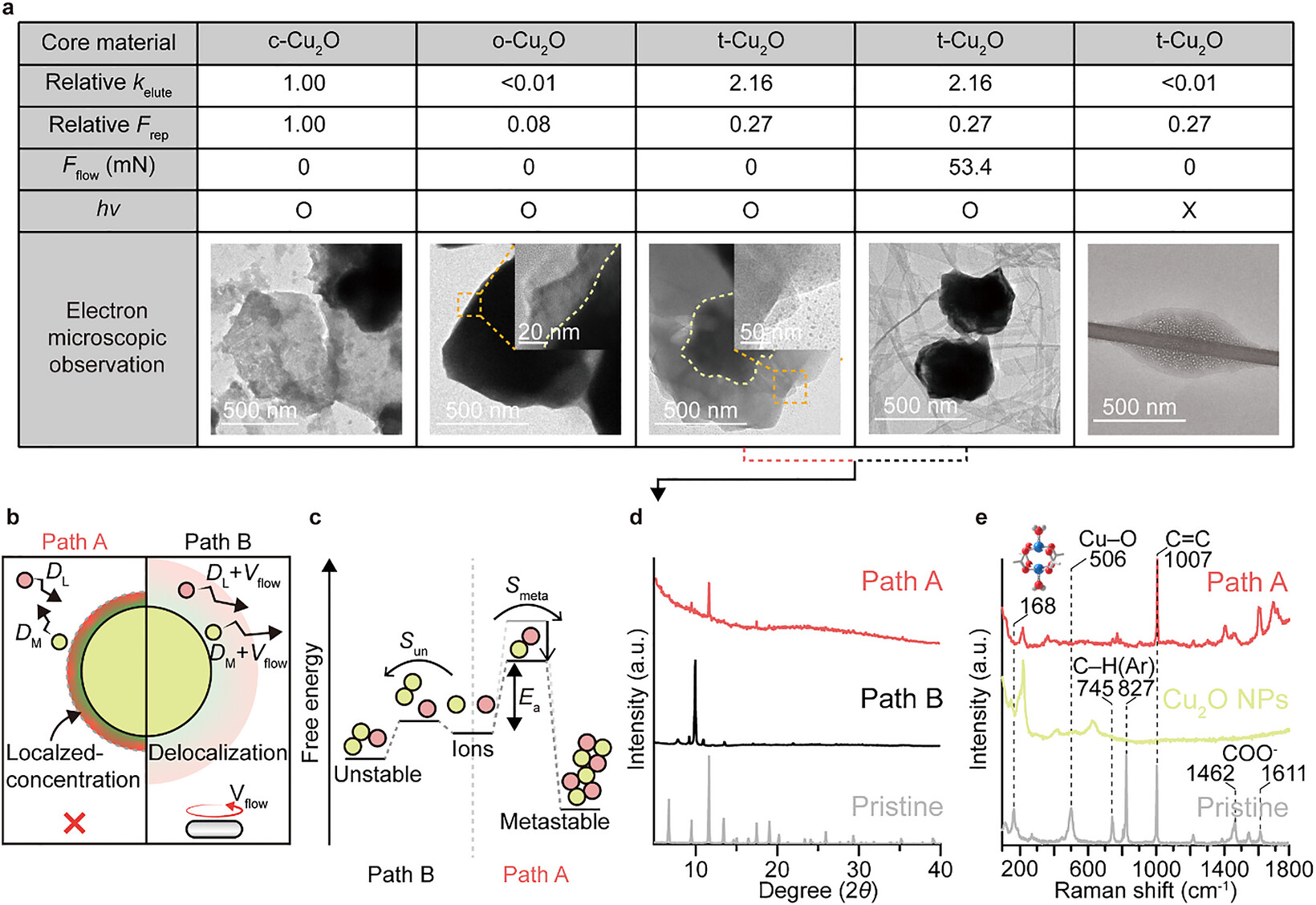

1) 透射电子显微镜（TEM）显示：c-Cu2O 未形成壳层，材料在远离颗粒表面处生长；o-Cu2O 表面形成数十纳米厚薄壳，但因 kelute 较低未继续生长；t-Cu2O 呈现稳健的异质壳层生长，并在核–壳颗粒附近观察到小晶体。降低入射光强以单独降低 kelute 时，未形成壳层，而观察到未识别的棒状材料。
3. 表面电荷与元素分析
EDS 元素映射在测试条件下分辨出 Cu，但未检测到壳层形成后引入的外部金属阳离子；作者指出该实验缺少阳性掺入对照、定量检出限与体相组成分析，因此不能据此断定这些阳离子被完全排除。
4. 传输与热效应验证
时间依赖热测量表明，可见光照射在整个反应过程中的加热效应可忽略。体相中溶解 Cu 在成壳期间低于自由扩散预期水平，提示 Cu 在颗粒附近被保留或消耗。
机理分析
1. 局域过饱和成核的理论基础

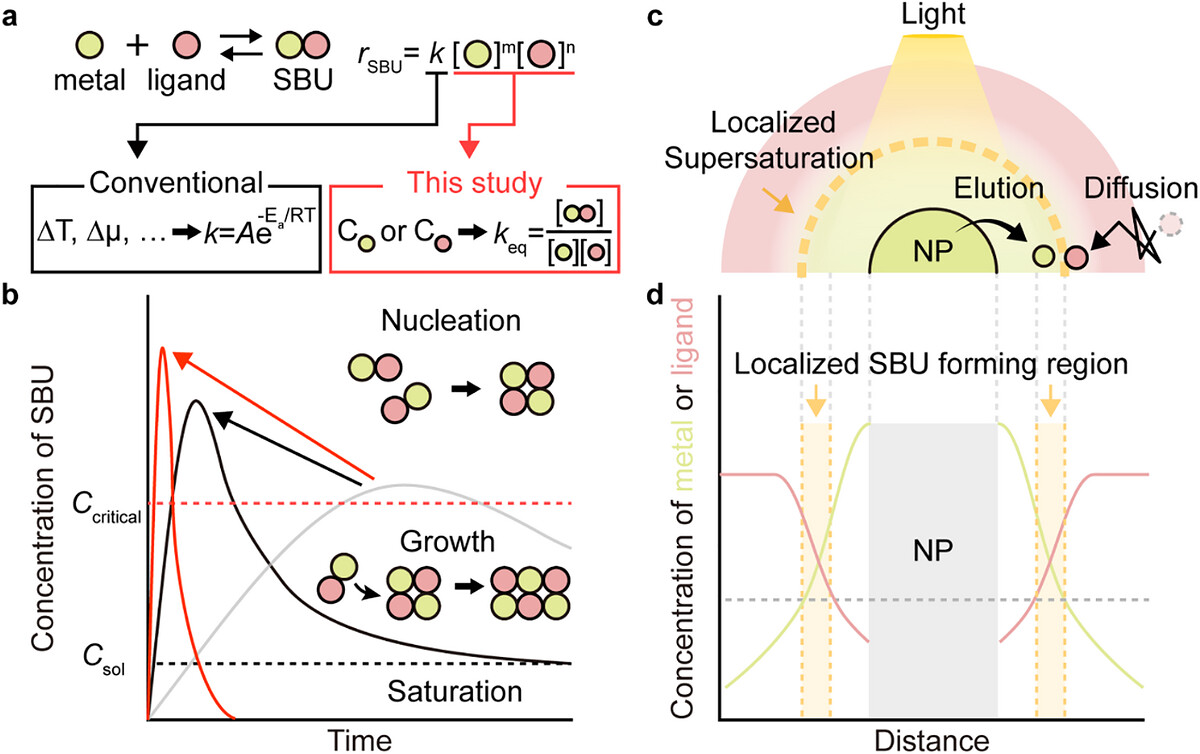

依据经典成核理论与 LaMer 模型，超过临界浓度 Ccritical 后发生爆发成核，随后前驱体耗尽转为生长主导。热力学上，结晶相需达到负体积自由能（ΔGv）并在超过临界过饱和度 Scritical 时成核；临界半径 rc = 2γvm/(kBTlnS)，提高 S 可降低 rc，从而在不显著提高温度的情况下降低成核势垒。
2. Smeta 成壳机制

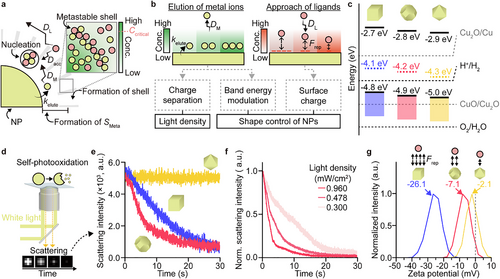

作者提出，局域 Smeta 区域的形成依赖两个关键因素：一是足够高的 Cu2+ 释放速率 kelute，以对抗颗粒表面扩散损失（DM）并维持局部 Cu 富集；二是足够的配体可及性 Dacc，使 BTC3− 克服负电 Cu2O 表面的静电排斥（Frep）接近颗粒表面。通过调控 kelute 与 Frep，局部金属与配体物种可越过动力学阈值，使 SBU 形成速率（kformation）超过晶体溶解速率（kdissolution）。作者强调，局域活性与基元速率常数未被直接测量。
3. Slabile 向内结晶模型

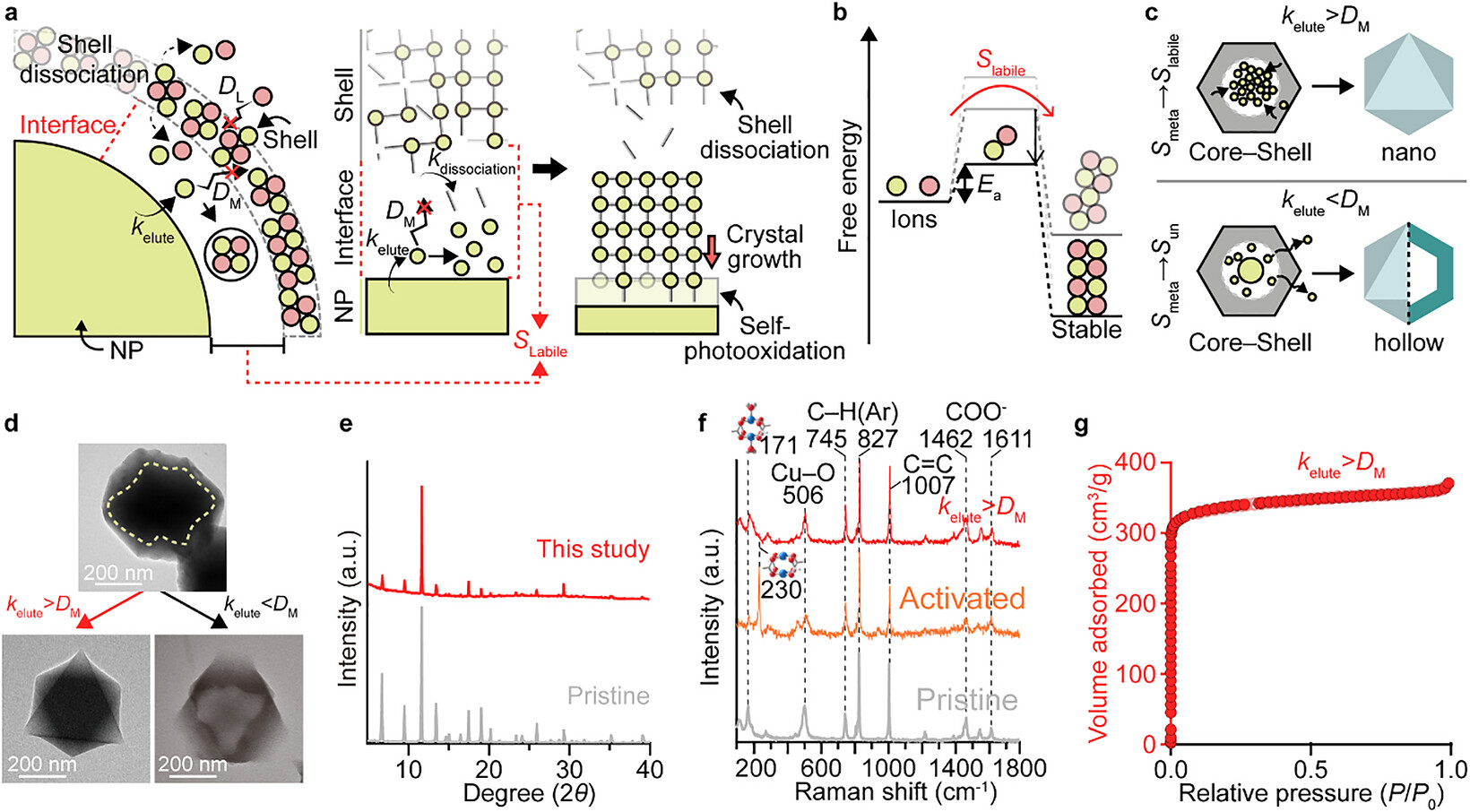

1) 在提出的模型中，初始壳层形成后，持续自光氧化改变局部化学环境，驱动体系进入 Slabile 区域，发生快速成核与定向晶体生长。核域空穴积累持续供给 Cu2+，而壳层限制向外传输，提高颗粒相关 Cu 储量；
2) 数十纳米厚 MOF 过渡层有利于在核–壳界面附近再结晶。传输扰动、外部阳离子与外部连接体（BDC2−、DHTP4−）实验支持壳层对颗粒相关区域与体相交换的限制作用，但作者指出低水平掺入不能排除。
总结
1. 本研究提出一种自组装纳米反应器方法，利用 Cu2O 纳米颗粒光诱导释放 Cu2+ 产生局域过饱和，在温和水相条件下形成高结晶 HKUST-1。
2. 作者提出机制模型：成壳建立 Smeta 区域，持续 Cu 释放与受限交换驱动局部环境向 Slabile 转变，结晶主要在核–壳界面附近向内进行；该模型整合了 Cu 释放响应、形貌依赖成壳、传输扰动、壳层组成与反应–扩散分析。
文章标题：Light-Programmed Localized Supersaturation Enables Ambient Aqueous Synthesis of Highly Crystalline Metal–Organic Frameworks
文章作者：Yongdeok Ahn、Seunghyeon Jeong、Sun Ho Park、Juhyeong Cho、Nak Cheon Jeong、Daeha Seo
DOI：10.1002/adma.75080
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.75080
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
韩国大邱庆北科学技术院（DGIST）Nak Cheon Jeong与浦项科技大学（POSTECH）Daeha Seo团队在 Advanced Materials 发表研究，提出一种基于 Cu2O 纳米颗粒自光氧化产生局域过饱和的自组装纳米。
选择分类
购销咨询
