含氟基团参与改性的MOF-808高效去除多组分PFCAS

首页 > 行业动态 > 含氟基团参与改性的MOF-808高效去除多组分PFCAS

摘要
同济大学毛舜教授团队在Adv. Func. Mater.的研究中，设计合成三种酸改性(乙酸、三氟乙酸、5‑氟间苯二甲酸)的锆基功能化MOF‑808吸附剂：，用于靶向捕获C4‑C12全氟烷基羧酸。单组分体系下MOF‑808‑TFA对短链PFCAs(C4‑C7)吸附容量可达605‑1141 mg·g⁻¹；F‑MOF‑808‑AA对长链PFCAs(C8‑C12)容量可达1576‑2062 mg·g⁻¹。多组分混合体系中材料总吸附容量远超单组分饱和容量之和，表现出协同增效与优异抗竞争干扰能力。

研究背景
1. 行业现存问题：
传统水处理技术很难降解全氟烷基羧酸(PFCAs)。传统离子交换树脂、多孔碳、氟化聚合物缺少针对PFCA的特异性位点，性能极易受水质基质干扰；自然水体中往往同时存在不同碳链长度的PFCAs，现有大量研究只评估单组分吸附性能，缺少面向多组分共存体系的共吸附策略。
2. 现有学者解决方案：
现有研究主要通过在吸附剂表面引入氟化基团，依靠分子间F···F氟‑氟相互作用提升对PFCA吸附选择性。该策略可以提升氟亲和能力，但额外氟化修饰会增加合成复杂度与环境负担。
3. 本文创新思路：
利用Zr基MOF‑808金属节点可交换端基配体的结构特点，通过节点调制、配体掺杂策略得到三种改性MOF‑808；不再只依靠材料本身修饰的氟位点，利用预先吸附的PFCA分子作为协同吸附位点，长链PFCA锚定在Zr₆簇后，通过疏水聚集与F‑F相互作用“夹带”捕获其他链长PFCA，突破传统活性位点饱和带来的吸附上限，揭示链长依赖的夹带共吸附新机制。

实验部分
1. 水相一锅溶剂热合成实验：

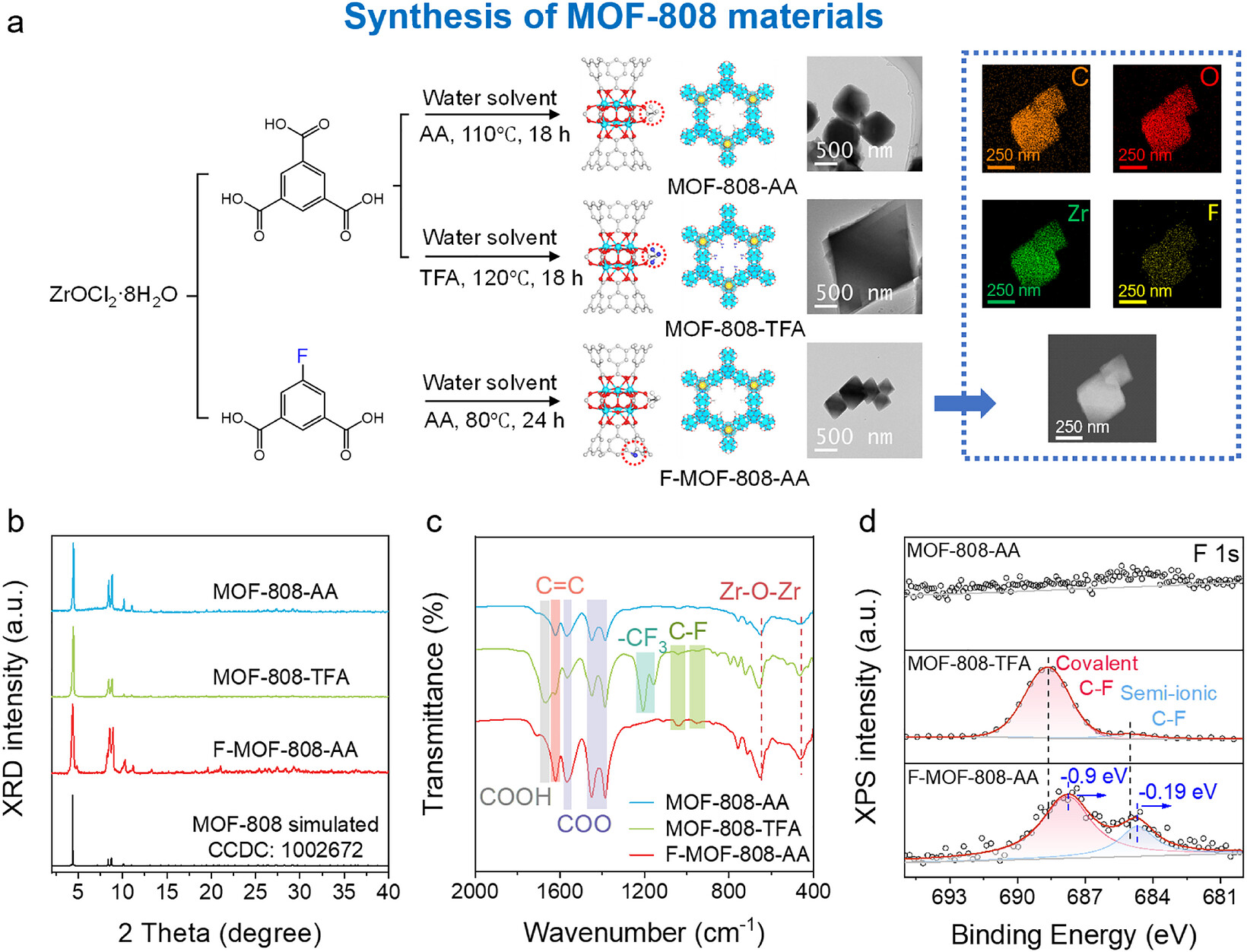

以八水氧氯化锆为锆源，均苯三甲酸、5‑氟间苯二甲酸为有机配体，乙酸、三氟乙酸作为调节剂，水相体系一锅溶剂热合成MOF‑808‑AA、MOF‑808‑TFA、F‑MOF‑808‑AA，通过调控温度、反应时间调控晶体成核生长，得到具有可交换阴离子端基的三维多孔骨架。
2. 批次吸附性能实验：

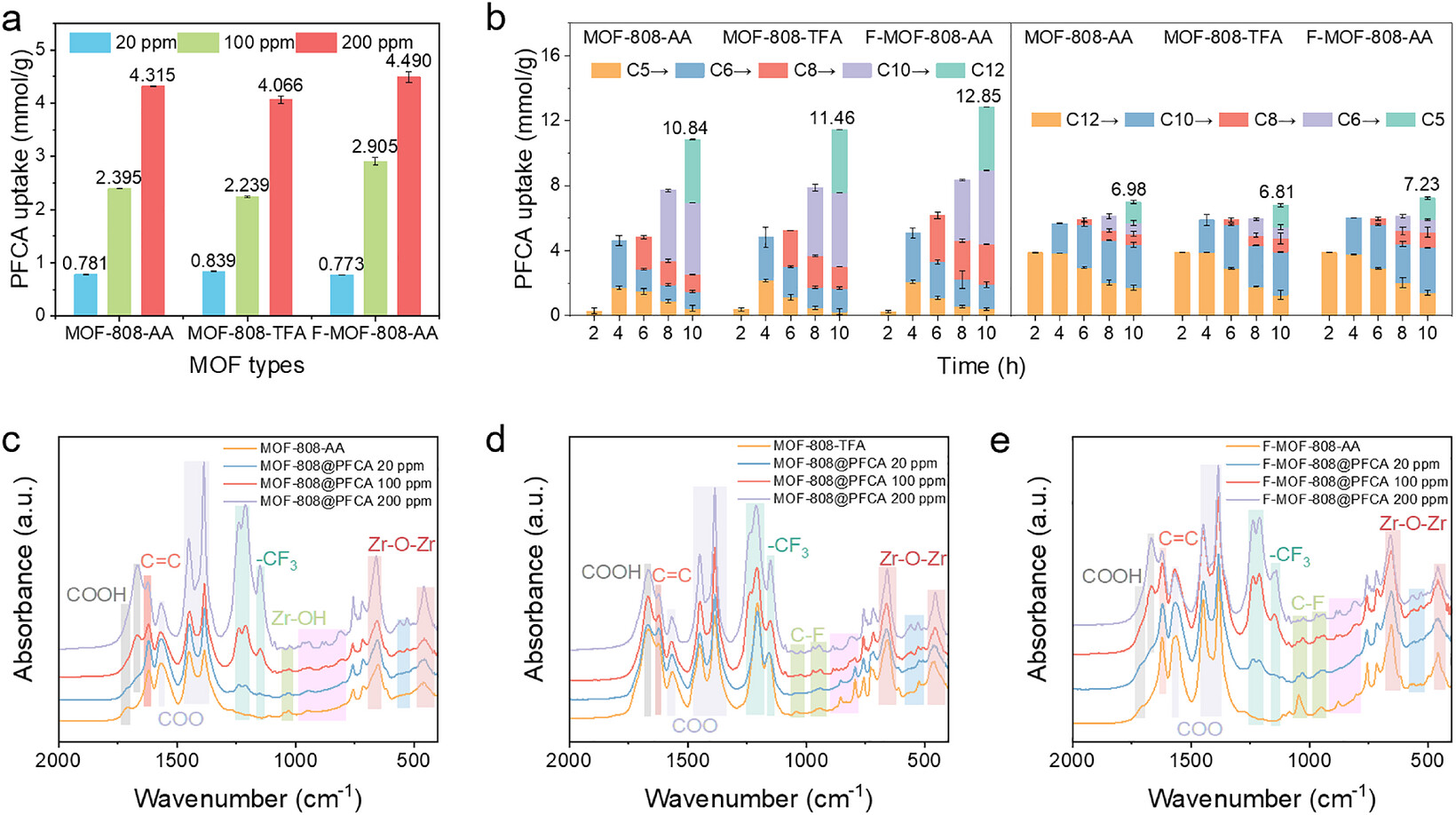

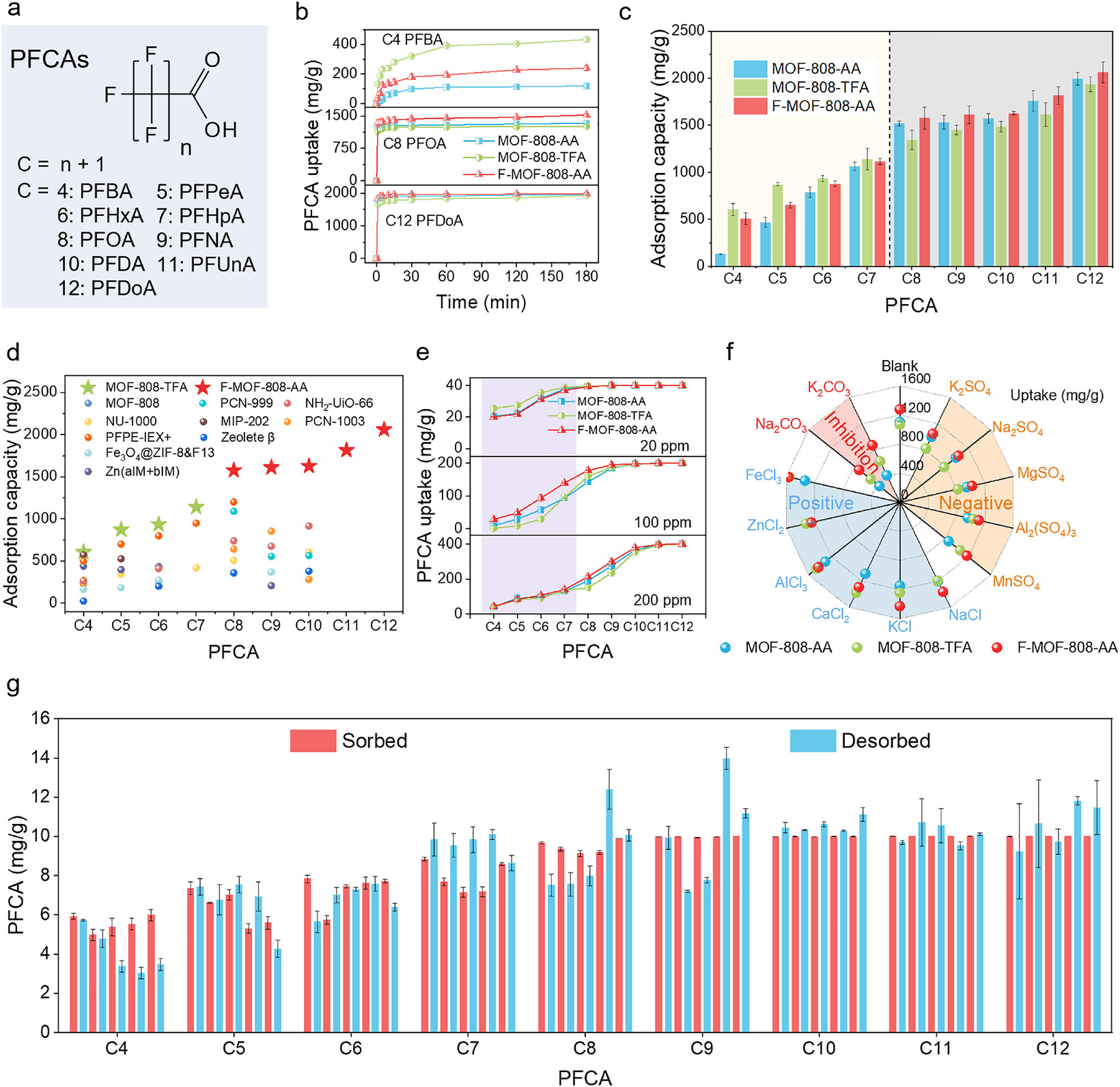

分别开展单组分、多组分混合PFCA吸附动力学、吸附等温线实验，液相色谱串联质谱LC‑MS/MS定量检测C4‑C12共9种PFCAs。MOF‑808‑TFA适配短链PFCA去除；F‑MOF‑808‑AA对长链PFCA具备超高吸附容量。多组分体系总吸附摩尔容量突破单组分约3.0 mmol·g⁻¹位点饱和上限，最高达到4.5 mmol·g⁻¹。同时开展共存离子、pH、腐殖酸、温度影响实验，材料对常见阴阳离子、天然有机质具备强抗干扰能力。
3. 分步顺序吸附实验：
按碳链由短到长、由长到短两种顺序分步投加PFCAs，验证链长依赖动态置换行为；长链PFCA优先占据配位位点，后续分子会发生动态置换，实现超额夹带吸附。
4. 再生循环实验：
采用5%乙酸‑乙腈溶液作为洗脱液，开展5次吸附‑脱附循环；F‑MOF‑808‑AA中长链PFCA几乎完全洗脱，多次循环后总吸附容量基本维持不变。
5. 造粒与固定床连续流动实验：
以EVAL共聚物为粘结剂湿法制粒，制备6‑200目可调颗粒吸附剂，装填固定床柱反应器，进水总PFCA浓度9 μg·L⁻¹，水力停留时间1 min；F‑MOF‑808‑AA颗粒可稳定运行14400床体积，性能显著优于商用颗粒活性炭GAC。
实验突破：实现水相绿色合成改性MOF‑808；多组分体系总吸附容量突破传统活性位点饱和极限；粉末成功制粒保留94.2%吸附性能，固定床连续运行远超活性炭，完成从材料实验室研究向连续水处理应用的验证。

分析测试
1. 形貌与晶体结构表征
TEM、SEM表征：三种材料均保持八面体形貌；MOF‑808‑AA晶粒约0.8 μm，MOF‑808‑TFA约2.5 μm，F‑MOF‑808‑AA晶粒仅0.42 μm；
2. 孔隙BET测试
氮气吸附脱附表明材料同时具备微孔‑介孔复合孔道；F‑MOF‑808‑AA的BET比表面积1844.28 m²·g⁻¹，总孔体积0.66 cm³·g⁻¹；MOF‑808‑TFA孔体积仅0.29 cm³·g⁻¹，TFA分子挤占孔道空间。高比表面积与孔体积为多分子共吸附提供空间基础。
3. 谱学表征
FT‑IR：MOF‑808‑TFA出现‑CF₃特征峰1140‑1250 cm⁻¹，F‑MOF‑808‑AA出现C‑F振动922‑1070 cm⁻¹，证实调节剂、氟化配体成功引入；吸附PFCA后羧酸盐特征峰强度提升，观测到F‑F相互作用对应的谱带变化。
原位红外、原位拉曼：动态追踪吸附全过程，观测到配体交换、配位饱和之后发生非配位夹带吸附的时间分辨信号演变。
4. 热重TGA、接触角测试：
TGA得到F‑MOF‑808‑AA热分解残余ZrO₂约31 wt%；接触角测试MOF‑808‑TFA接触角60.2°，疏水程度更高。

机理分析

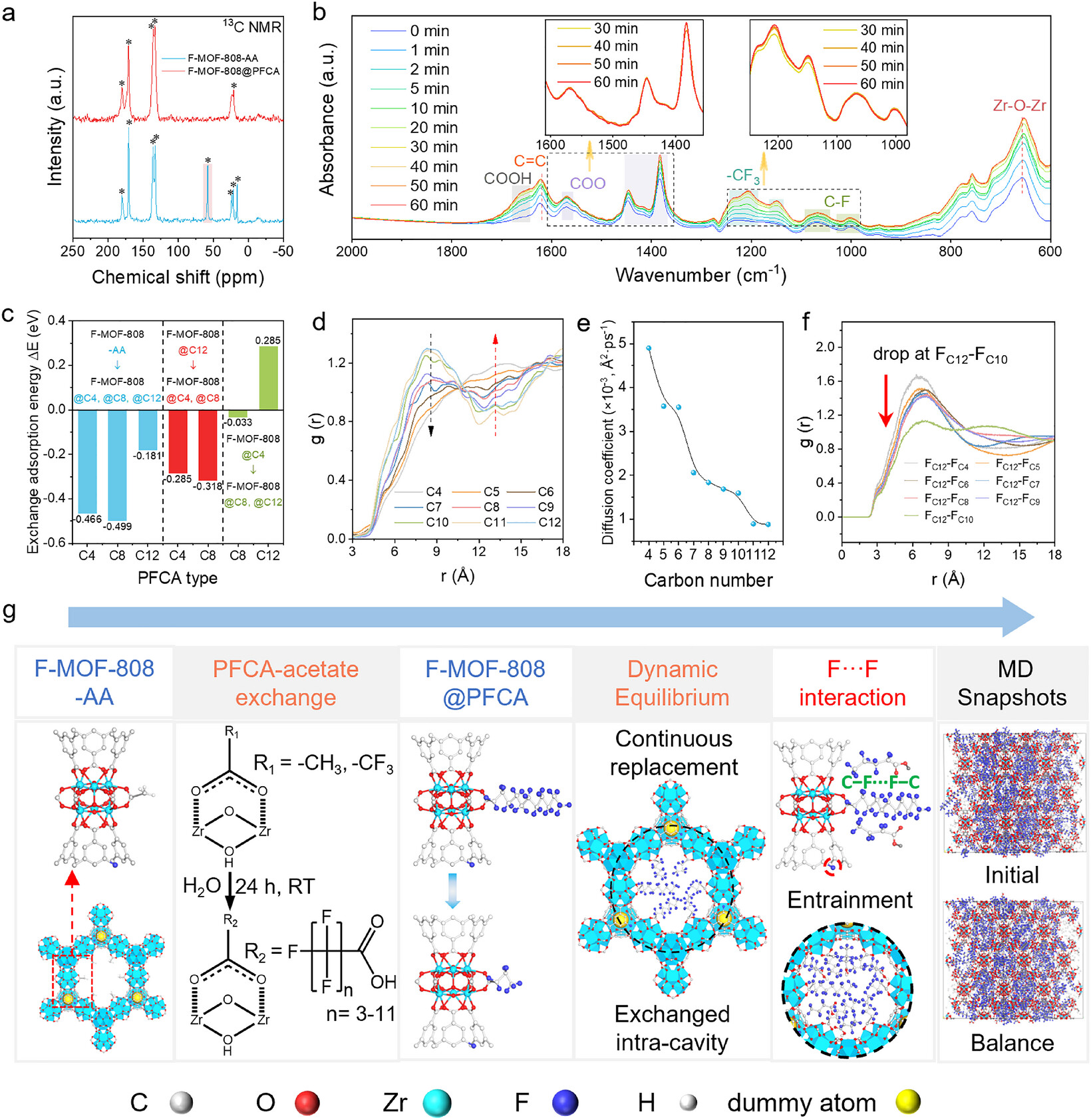

1. DFT密度泛函理论计算：
F‑MOF‑808‑AA的Zr₆节点上乙酸根可以与不同链长PFCA发生交换；C12长链PFCA初始交换吸附热力学有利；吸附C12之后，短链PFCA可以动态置换已配位的长链分子；反过来以短链PFCA预先占据位点，难以置换长链分子，证明链长依赖的动态置换效应。
2. MD分子动力学模拟：
长链PFCA表观吸附能更高，优先占据Zr₆簇配位位点；短链PFCA扩散系数更大，可在孔道内快速迁移；径向分布函数RDF证实分子间短距离F···F相互作用（小于1 nm）是配位位点饱和之后维持超额吸附的关键作用力；存在临界碳链阈值，低于阈值时F‑F相互作用减弱，无法有效实现夹带。

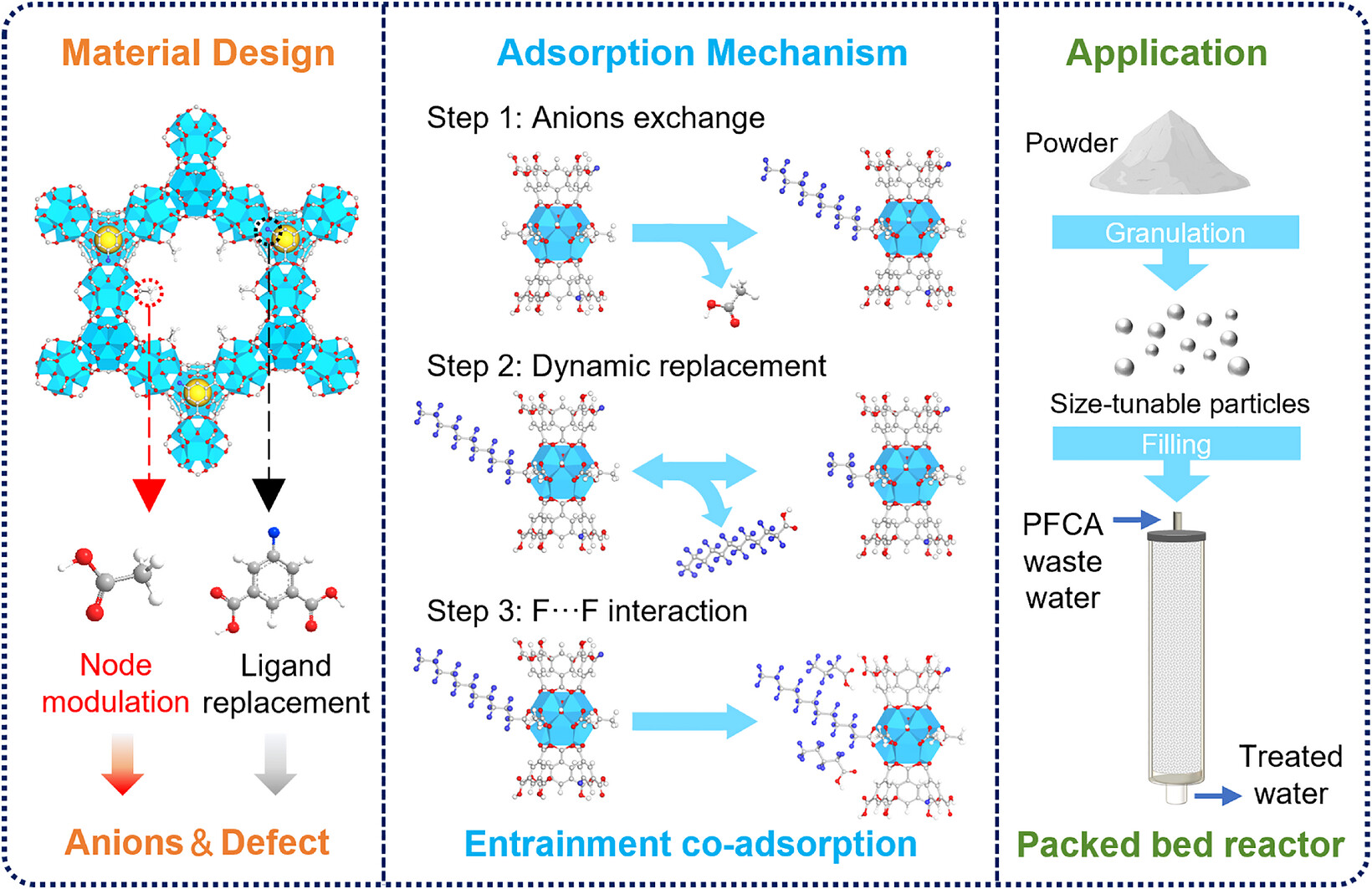

3. 夹带共吸附完整过程：
1) 第一步阴离子交换：PFCA羧基与MOF‑808节点上乙酸/三氟乙酸调节剂发生配体交换，长链PFCA优先锚定在Zr₆金属簇；
2) 第二步动态置换：不同链长PFCA在孔道内部发生动态竞争置换，构建动态可调吸附界面；
3) 第三步夹带共吸附：配位位点饱和之后，预先吸附的PFCA分子依靠疏水效应与分子间F‑F相互作用，将短链PFCA捕获保留在孔道内部，实现超越单组分位点饱和极限的总吸附容量。
该机制解释了混合PFCA体系下吸附容量非线性提升的现象，证明吸附过程中已经吸附的PFCA分子不再仅仅是被吸附物，同时充当共吸附的协同功能组分。

总结
1. 本文通过节点调控与氟化配体掺杂，水相一锅法合成三种功能改性MOF‑808吸附剂。
2. MOF‑808‑TFA对短链PFCAs吸附性能优异，F‑MOF‑808‑AA对中长链PFCAs具备超高吸附容量。
3. 多组分共存条件下发现全新链长依赖的夹带共吸附机制，混合体系总吸附容量突破单组分活性位点饱和上限。借助固体核磁、原位光谱、DFT与MD模拟完整解析分子层面作用机制。
4. 将粉末吸附剂湿法制粒得到可装填颗粒，固定床连续水处理实验证实F‑MOF‑808‑AA相较商用颗粒活性炭具有显著的性能优势，抗干扰、可循环，为复杂水体中多种链长共存PFCA的高效去除提供新的材料设计思路与工程应用参考。

文章标题：Highly Efficient Removal of PFCAs by Metal-Organic Frameworks via Chain-Length-Dependent Entrainment Co-Adsorption Mechanism
作者：Zhiyang Li, Zeliang Liu, Taoyun Zhou, Qiuju Li, Hehe Qin, Manli Wu, Chuntian Qiu, Kun Yang, Shun Mao
DOI：10.1002/adfm.77907
文章链接：https://doi.org/10.1002/adfm.77907

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

同济大学毛舜团队在AFM报道三种改性锆基MOF‑808，实现C4‑C12全氟烷基羧酸高效去除。提出链长依赖的夹带共吸附新机制，多组分条件下总吸附容量突破位点饱和上限，制粒后固定床连续运行性能优于活性炭，为PFCA污染水体修复提供新思路。
