摘要

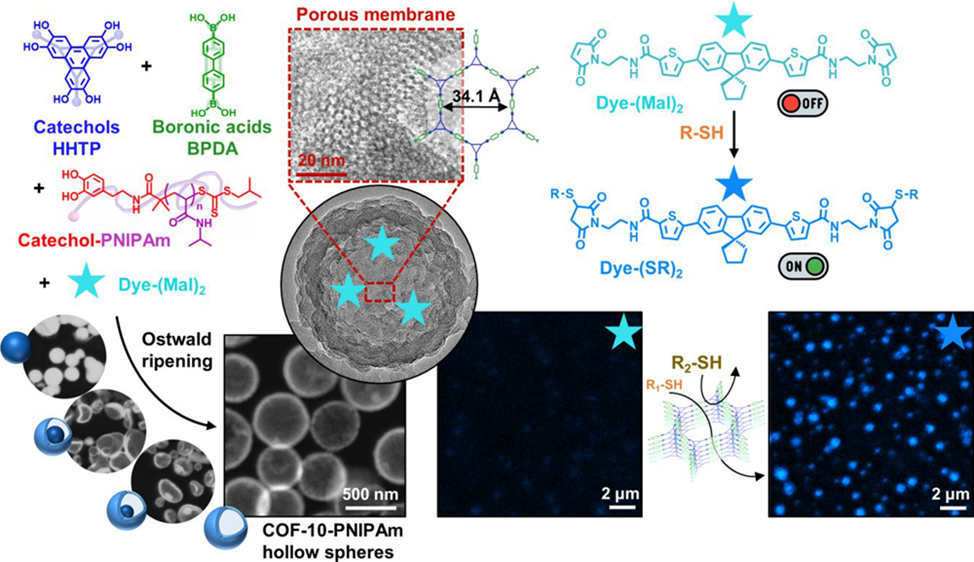

法国里尔大学、法国国家科学研究中心UMET实验室Gaëlle Le Fer团队发表于《ACS Applied Materials & Interfaces》（DOI:10.1021/acsami.6c06835）的研究中，首次实现硼酸酯型COF空心球的自模板合成。该工作以邻苯二酚封端聚N‑异丙基丙烯酰胺（catechol‑PNIPAm）作为大分子调控剂，诱导COF‑10通过由内向外奥斯特瓦尔德熟化得到水动力学半径300 nm的空心球COF‑10‑PNIPAm。该空心球壳层具备径向取向、连续贯通六方孔道，BET比表面积约758 m²·g⁻¹；空腔可包载巯基响应型荧光探针，壳层多孔膜实现分子尺寸筛分，仅合适尺寸硫醇可以扩散进入空腔，触发荧光恢复，为尺寸选择性纳米反应器开发提供全新材料平台。

研究背景
1. 行业现存问题：
空心纳米反应器可模拟细胞限域环境实现可控化学反应，但壳层孔径、孔道取向精准调控难度大；MOF纳米反应器易出现金属浸出、溶剂环境下框架坍塌；聚合物囊泡实现选择性渗透需要复杂的膜修饰工艺；硼酸酯类COF的形貌调控大多只能得到粉末，自模板空心结构几乎未见报道，限制COF在纳米反应器方向应用。
2. 现有学者解决方案：
硬模板法制备空心COF可以较好控制尺寸形貌，但后续去除模板会破坏晶体结构；自模板策略大多局限于亚胺键COF，硼酸酯COF很难实现自模板空心化；前人已经证实catechol‑PNIPAm可以调控COF‑5晶体实现径向晶粒取向，但并未拓展到空心球结构。
3. 本文创新思路：
将catechol‑PNIPAm大分子调控剂引入COF‑10硼酸酯COF合成体系，不使用额外硬/软模板，依靠聚合物与COF构筑单元氢键作用，驱动奥斯特瓦尔德熟化一步得到结晶性良好的空心硼酸酯COF微球；利用壳层径向贯通孔道，构建具有分子尺寸筛分能力的限域纳米反应器，实现包载荧光探针的选择性响应。

实验部分
1. 胶体COF‑10溶剂条件筛选实验：

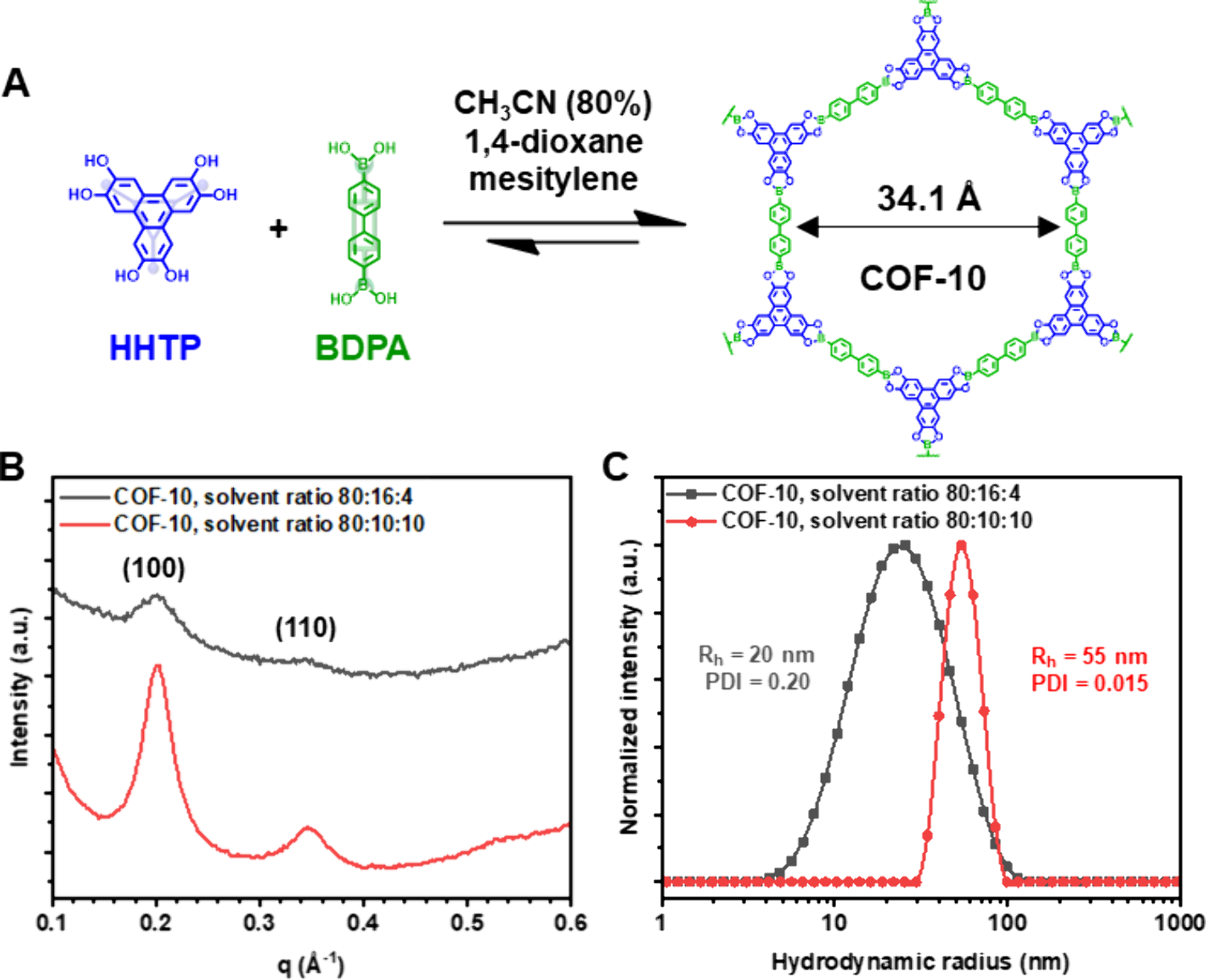

以HHTP、BPDA为单体，对比两组溶剂配比，分别为乙腈/1,4‑二氧六环/均三甲苯80:16:4与80:10:10（v/v/v），70 ℃溶剂热反应72 h。结果表明80:10:10溶剂体系产物结晶度更高，流体力学半径55 nm，PDI=0.015，确定该配比为最优合成条件。
2. 聚合物辅助空心COF‑10‑PNIPAm合成实验：
在最优溶剂体系中加入0.045当量catechol‑PNIPAm（聚合度DPn=25、50），70 ℃加热72 h；DPn=50产物流体力学半径320 nm，PDI=0.044；离心或者稀释过滤除去游离聚合物，得到稳定胶体悬浮液。得到空心球外径约600 nm，壳层厚度80 nm，胶体在乙腈中可以稳定存放数月。
3. 染料包封实验：
合成体系中预先加入荧光素或者巯基响应荧光染料Dye‑(Mal)₂，随COF生长直接包封进空腔，离心洗去游离染料；共聚焦显微镜证实染料成功封装于内部空腔，并且不破坏空心球形貌。
4. 时间演化动力学实验：
分别在30 min、1 h、3 h、48 h、72 h取样，STEM观察形貌演变。反应初期生成实心球形颗粒，随时间内核晶粒逐渐溶解向外迁移，逐步转化为空心球体，证实奥斯特瓦尔德熟化过程。
5. 尺寸选择性硫醇响应实验：
将包封Dye‑(Mal)₂的空心球分别和三种不同尺寸硫醇（2‑甲基‑1‑丙硫醇长度4.1 Å、硫代胆固醇14.9 Å、大分子PEG₁₇‑SH）混合孵育。小分子硫醇可以穿透壳层，触发染料荧光恢复；大分子PEG₁₇‑SH无法进入空腔，无荧光信号。
实验突破：首次实现硼酸酯COF的自模板空心球一步合成，无需去除模板步骤；实现孔道径向定向，直接赋予材料分子筛分能力，构筑了全有机无金属的尺寸选择性纳米反应器。

分析测试
1. WAXS广角X射线散射：

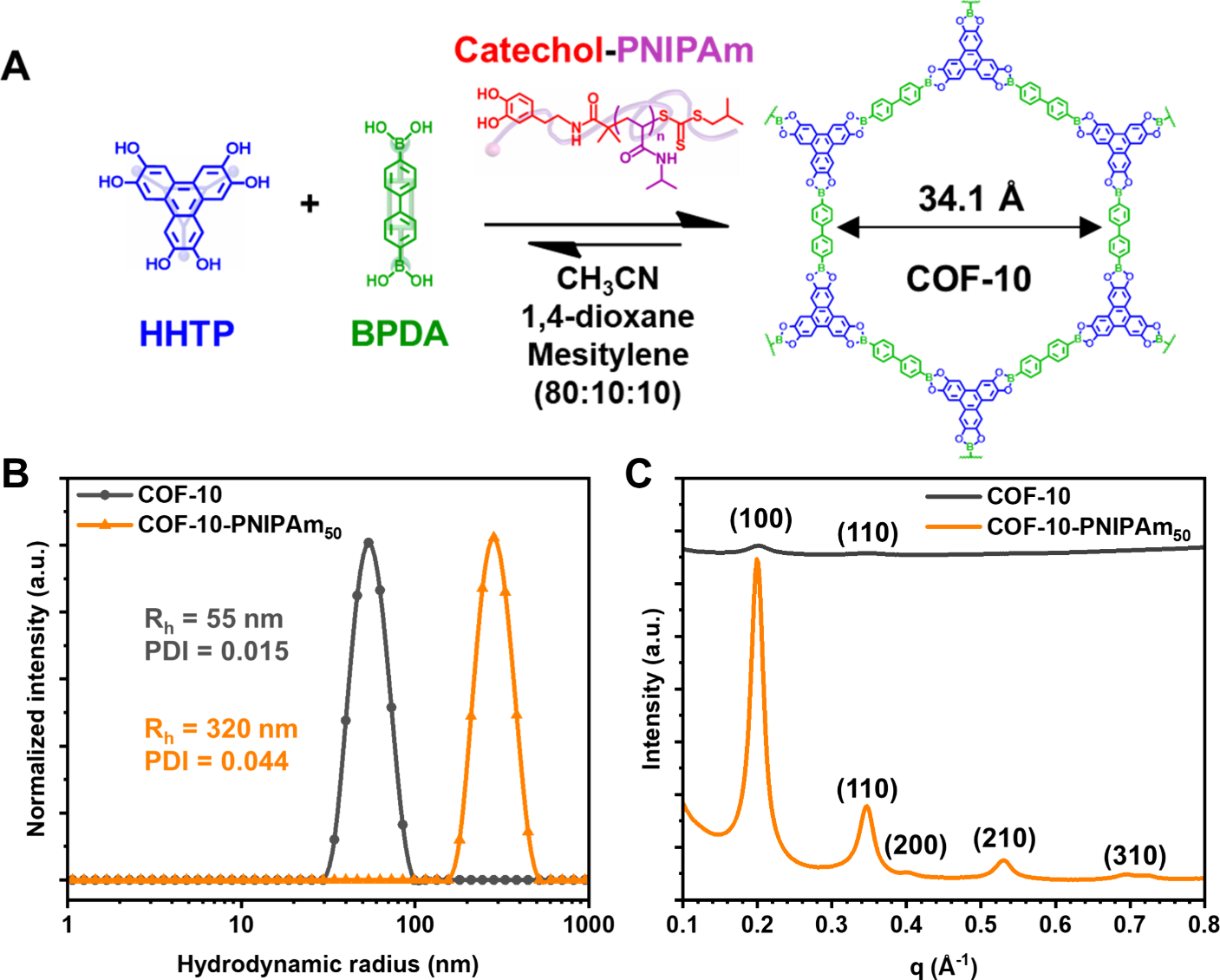

纯COF‑10以及COF‑10‑PNIPAm均出现六方晶系特征衍射峰，晶胞参数a=b=36.5 Å；加入catechol‑PNIPAm后衍射峰强度显著提升，证明聚合物可以有效提升COF‑10结晶质量。
2. DLS动态光散射：
纯COF‑10的Rh=55 nm（PDI=0.015）；COF‑10‑PNIPAm₅₀的Rh=320 nm（PDI=0.044），证明颗粒显著长大且粒径分布窄。
3. 电镜表征：

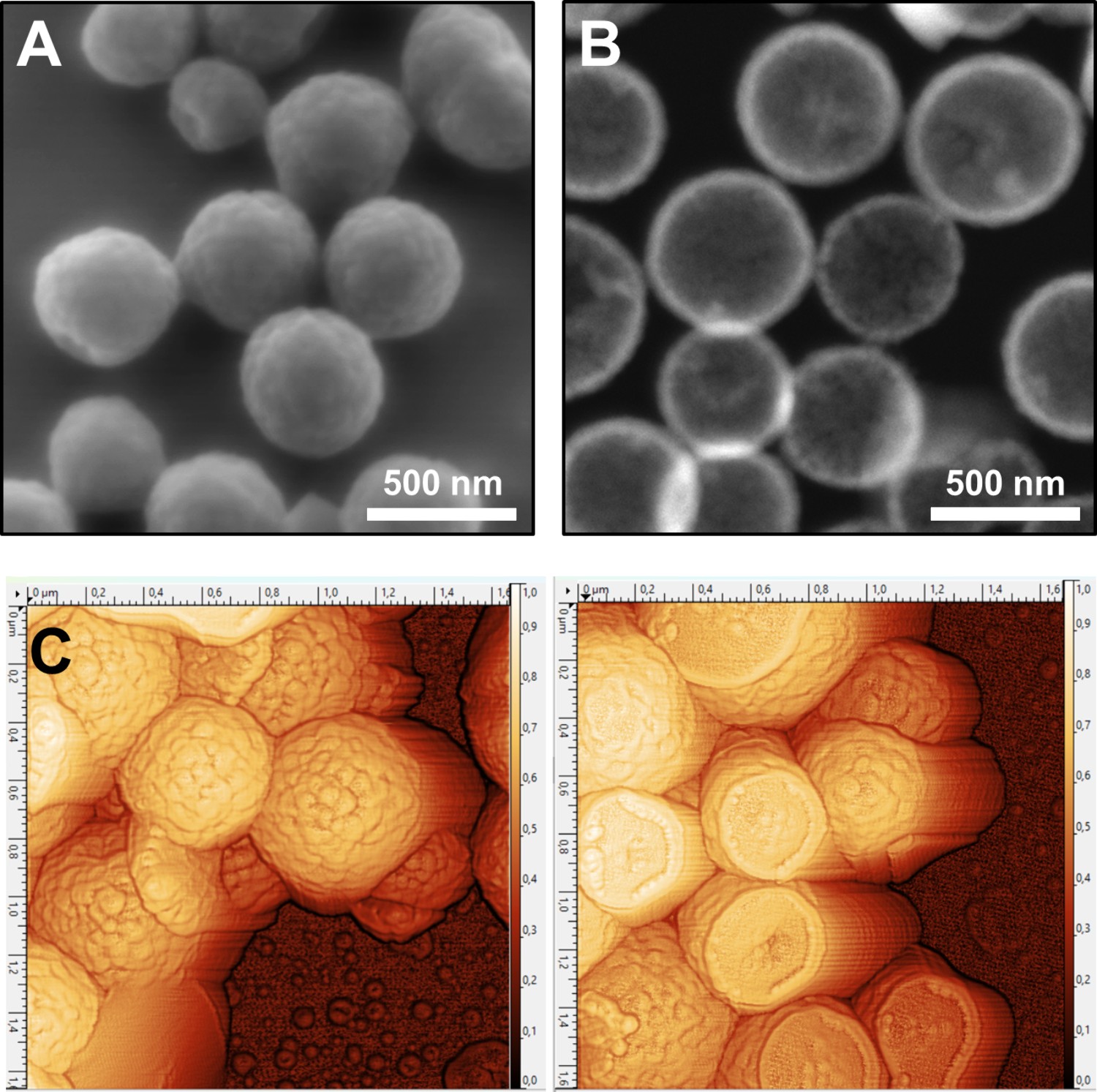

SEM显示颗粒呈球形；DF‑STEM直接观察空心内腔；TEM观测壳层晶格条纹间距31 Å，对应COF‑10的d₁₀₀晶面；4D‑STEM‑ACOM证实六方孔道沿球体径向贯穿整个壳层；AFM证实80 nm壳层与空腔结构。
4. BET氮气吸附测试：
原始胶体COF‑10的BET比表面积1217 m²·g⁻¹，孔径分布15 Å、31 Å；空心COF‑10‑PNIPAm₅₀的BET比表面积758 m²·g⁻¹，平均孔径15 Å与32 Å，保留COF本征多孔特性。
5. EDX元素映射：
N、S元素均匀分布在颗粒壳层，证明PNIPAm聚合物分布于壳层区域；荧光标记聚合物实验证明聚合物只存在壳层，不存在于内部空腔。
6. 共聚焦荧光显微：
包封Dye‑(Mal)₂的空心球在加入小分子硫醇后48 h观测到蓝色荧光；大分子PEG₁₇‑SH处理样品无荧光输出，直观验证尺寸选择渗透效应。
测试揭示：catechol‑PNIPAm不仅作为形貌调控剂，还提升硼酸酯COF‑10结晶度；空心球壳层具备径向贯通孔道，可作为分子筛分膜，实现空腔内受限的选择性化学反应。

机理分析
1. 空心球形成机理：
动力学跟踪证实材料遵循**由内向外奥斯特瓦尔德熟化机制**。反应前期形成实心纳米颗粒，球体内部小晶粒曲率更大、拉普拉斯压力高、热力学稳定性差，逐步溶解，物质迁移至外壳更大晶粒生长；内核不断消耗形成空腔。COF‑10层间堆叠作用弱于COF‑5，结合大分子catechol‑PNIPAm的氢键调制，允许晶体持续重排，同时提升整体结晶度。
2. 孔道径向取向成因：
catechol‑PNIPAm与HHTP邻苯二酚单元之间氢键相互作用，引导晶体沿着径向方向择优生长，4D‑STEM‑ACOM直接证明六方孔道垂直球面贯穿壳层。
3. 尺寸选择性响应机理：
壳层本征COF孔径充当分子筛分屏障，尺寸小于孔道的硫醇小分子可以扩散穿过壳层到达空腔，与包封Dye‑(Mal)₂发生迈克尔加成反应，消除光诱导电子转移效应，开启荧光；尺寸过大的硫醇无法穿透壳层，无法触发荧光信号。

总结
1. 本文利用catechol‑PNIPAm聚合物作为大分子调节剂，依靠自模板奥斯特瓦尔德熟化，一步合成硼酸酯型COF‑10‑PNIPAm空心球纳米反应器。
2. 空心球水动力学半径300 nm，壳层厚度80 nm，壳层内六方孔道径向连续贯通，BET比表面积可达758 m²·g⁻¹。
3. 空腔可以原位包封巯基响应荧光探针，壳层发挥分子筛分作用，允许小尺寸硫醇进入空腔激活荧光，而大分子硫醇被阻挡在外。
4. 该自模板策略拓展硼酸酯COF形貌可控合成路径，为构建全有机、无金属的尺寸选择性限域纳米反应器提供新思路，有望用于分子检测与受限催化体系。

文章标题：Polymer-Driven Self-Templated Synthesis of Boronate-COF Hollow Spheres: Toward the Development of Size-Selective Nanoreactors
作者： Pauline Salaün; Bahae-Eddine Mouloud; Élodie Richard; Vincent Mariani; Jean-François Tahon; Ahmed Addad; Chloé Grazon; Patrice Woisel; Gaëlle Le Fer
DOI：10.1021/acsami.6c06835
文章链接：https://doi.org/10.1021/acsami.6c06835
