首页 >
行业动态 > 一锅法合成高结晶性POM@COF获得高Li电导率
一锅法合成高结晶性POM@COF获得高Li电导率
摘要
北京理工大学胡长文、唐金魁、迟瑛楠老师团队在Small 2026, DOI: 10.1002/smll.75327）发表研究，提出以晶格匹配的多金属氧酸盐POMs作为多功能抗衡离子原位导向结晶的策略。一锅法引入Keggin型PMo₁₂获得高结晶蜂窝框架PMo₁₂@vCOF-CR，而后合成离子交换法仅能得到无定形产物。该结晶POM@COF复合材料乙苯电催化氧化转化率达79.5%，锂离子电导率0.59 mS cm⁻¹，显著优于无定形对照品。
研究背景
1. 行业问题：
阳离子COFs在催化、离子传输、分离等领域潜力巨大，但阳离子单元间层间静电排斥干扰有序堆叠，结晶度差，传统小卤素抗衡离子无法有效缓解，导致孔道无序、功能位点分布不均。
2. 现有方案：
溶剂工程、动力学控制、界面生长等策略可提升中性COFs结晶度；POMs曾用作酸碱催化剂促进COF形成，但作为结构抗衡离子增强阳离子COFs结晶度尚未被系统研究。POMs长期用作蛋白质结晶添加剂，通过静电作用降低构象柔性促进结晶，提供了重要启发。
3. 本文创新：
利用POMs的阴离子本质、纳米尺寸及结构可调性，将其作为阳离子COFs抗衡离子，提出"晶格匹配"导向结晶策略，同时引入催化与离子传导功能位点，实现结构有序与功能簇一体化集成。
实验内容
1. 合成对比：

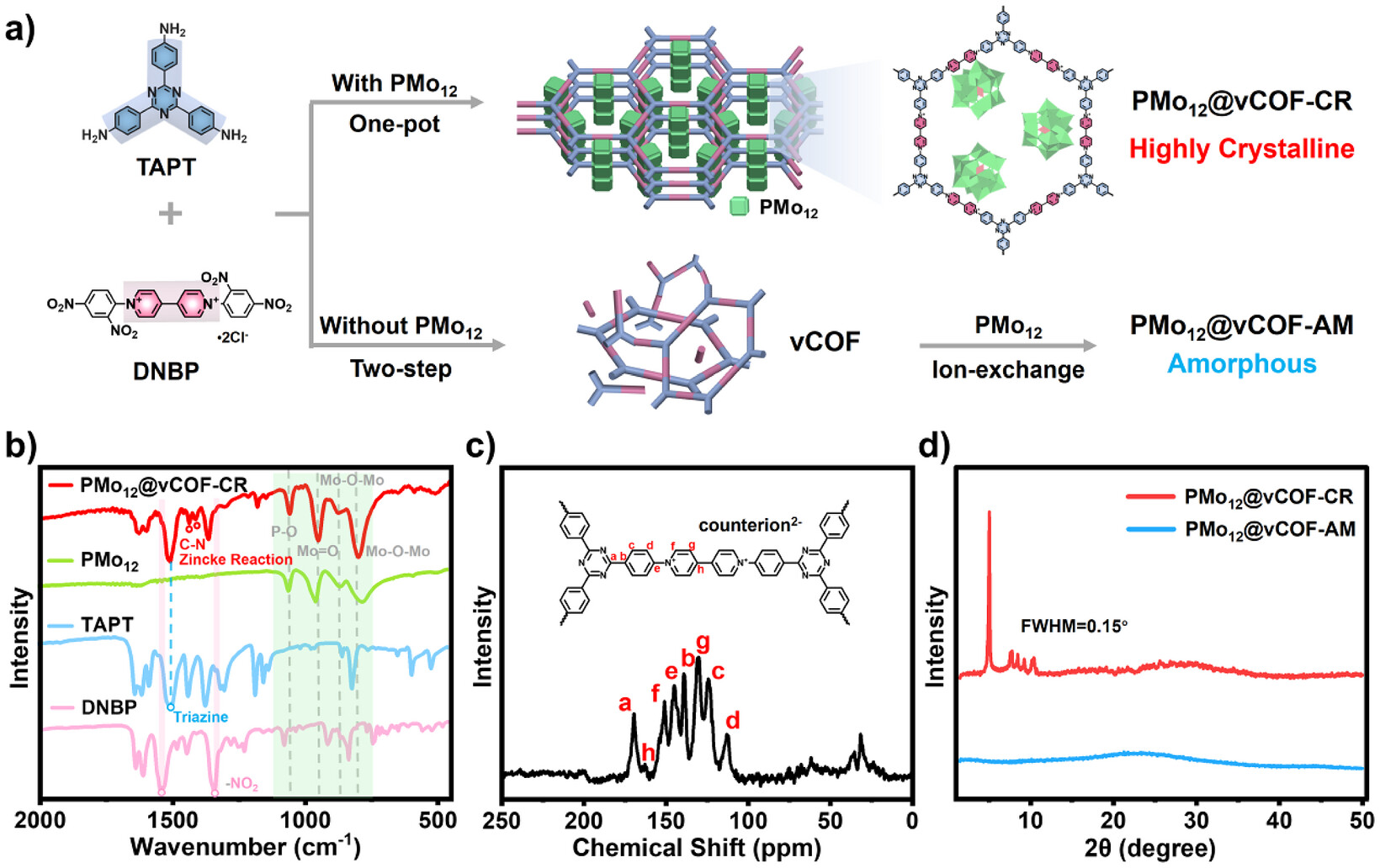

DNBP与TAPT经Zincke反应构建紫精基阳离子COF。一锅法（DNBP+TAPT+PMo₁₂，120 °C溶剂热3天）得高结晶PMo₁₂@vCOF-CR；两步法（先合成vCOF再离子交换）仅得无定形PMo₁₂@vCOF-AM。
2. POM种类对照：
SiW₁₂仍得高结晶产物，PW₁₂导致无定形——因PMo₁₂/SiW₁₂部分脱质子形成二价阴离子匹配紫精（2+），PW₁₂完全脱质子形成三价阴离子电荷失配。P₂W₁₈、CoMo₆因电荷与对称性失配抑制结晶。普通酸无法诱导结晶，证明聚阴离子POM簇是决定性结构导向剂。
3. 晶格匹配扩展验证：

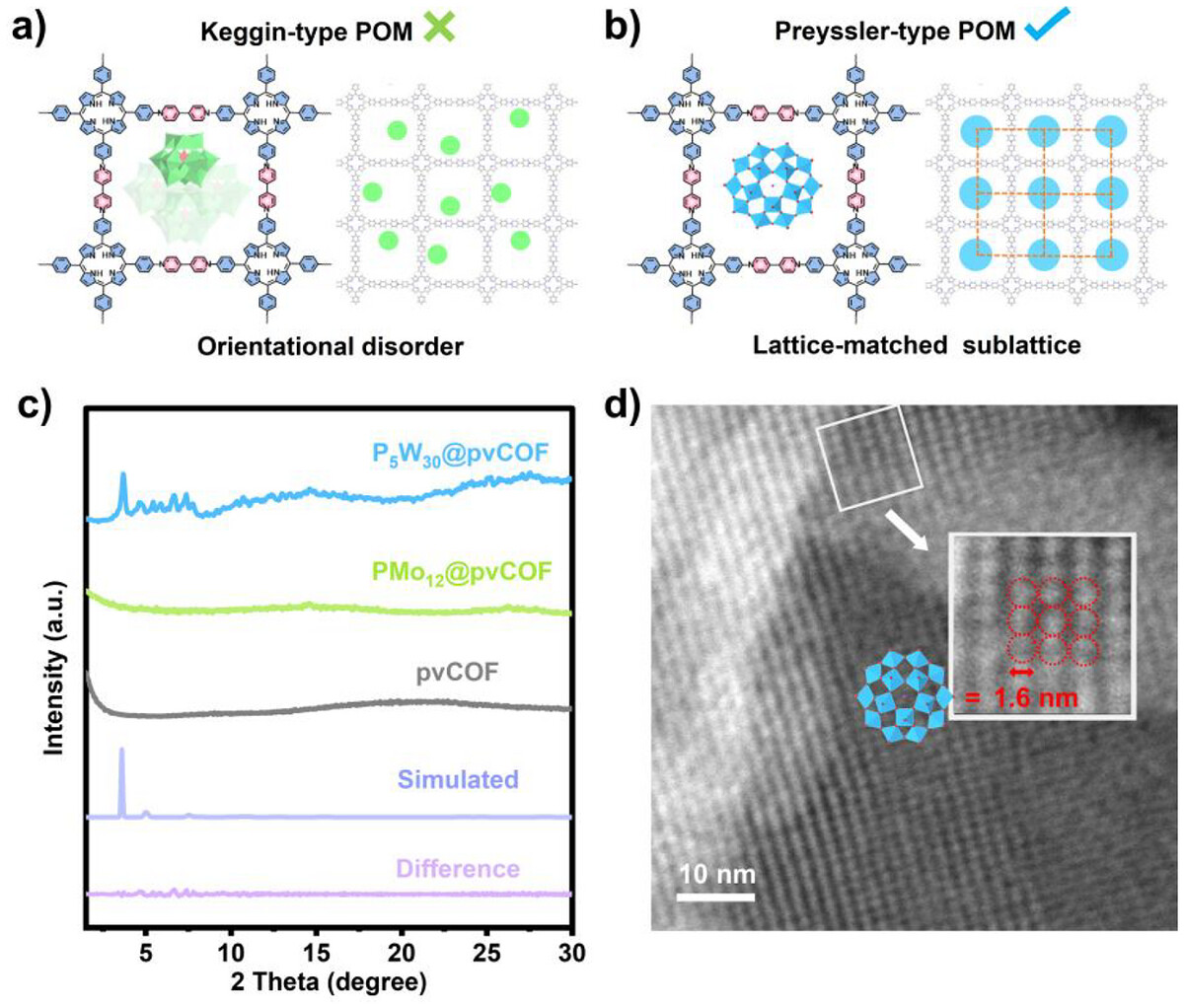

方形晶格pvCOF（TAPP+DNBP）中，Keggin型POM（~1.0 nm）因方形单元内四种等价构型导致取向无序、产物无定形；更大的Preyssler型P₅W₃₀（~1.6 nm）优先占据单元中心形成匹配方形亚晶格，获得高结晶P₅W₃₀@pvCOF。
4. 电催化乙苯氧化：

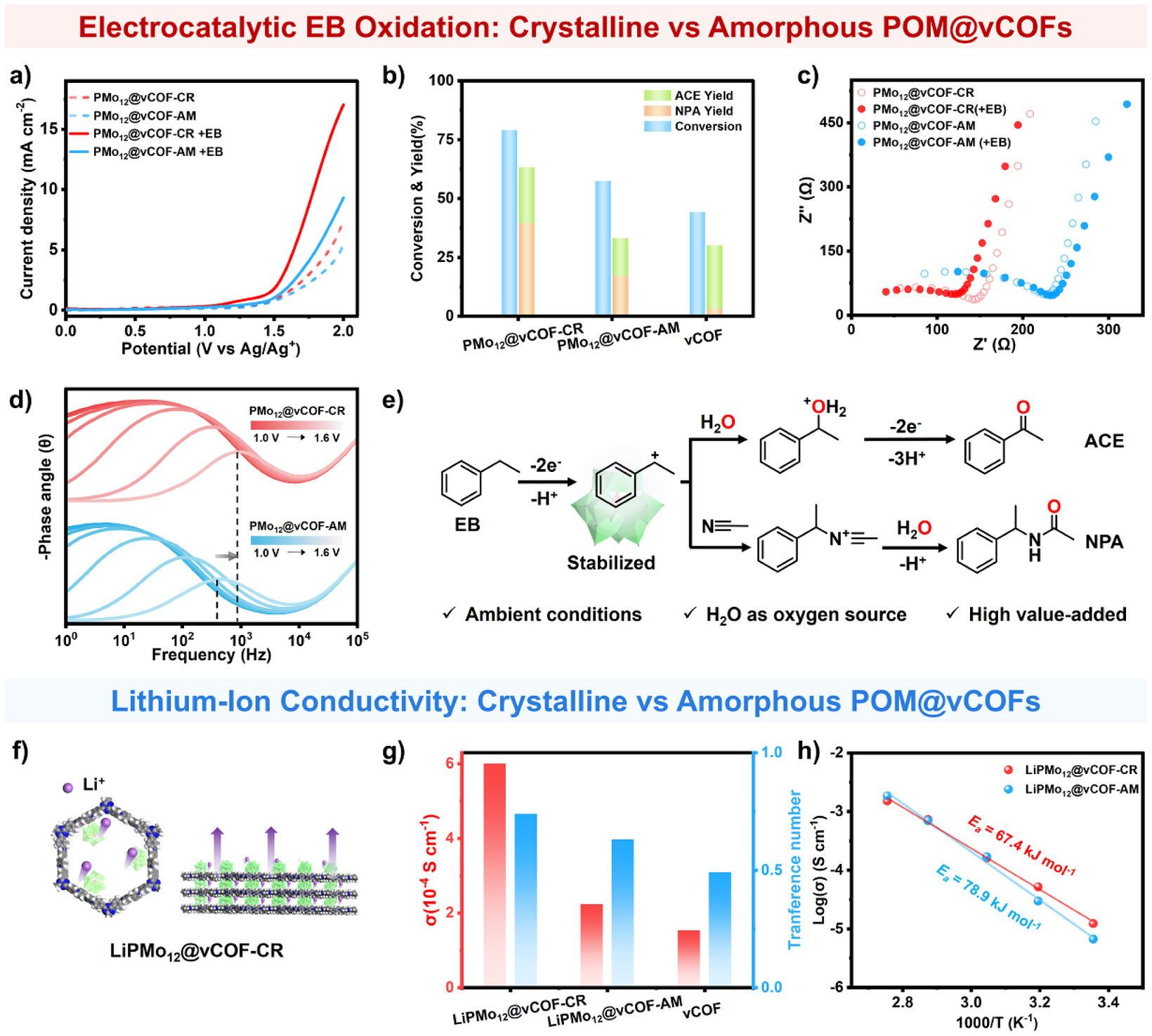

1.6 V恒电位电解6 h，PMo₁₂@vCOF-CR转化率79.5%，NPA和ACE收率分别39.1%和24.0%；AM转化率57.3%，NPA/ACE收率17.6%/16.4%；纯vCOF仅44%转化率、4% NPA收率。
5. 锂离子传导：
LiPMo₁₂@vCOF-CR电导率0.59 mS cm⁻¹、迁移数0.74；AM为0.21 mS cm⁻¹、0.63；纯vCOF仅0.15 mS cm⁻¹、0.49。活化能CR为67.4 kJ mol⁻¹，AM为78.9 kJ mol⁻¹。
测试分析
1. 结构表征：

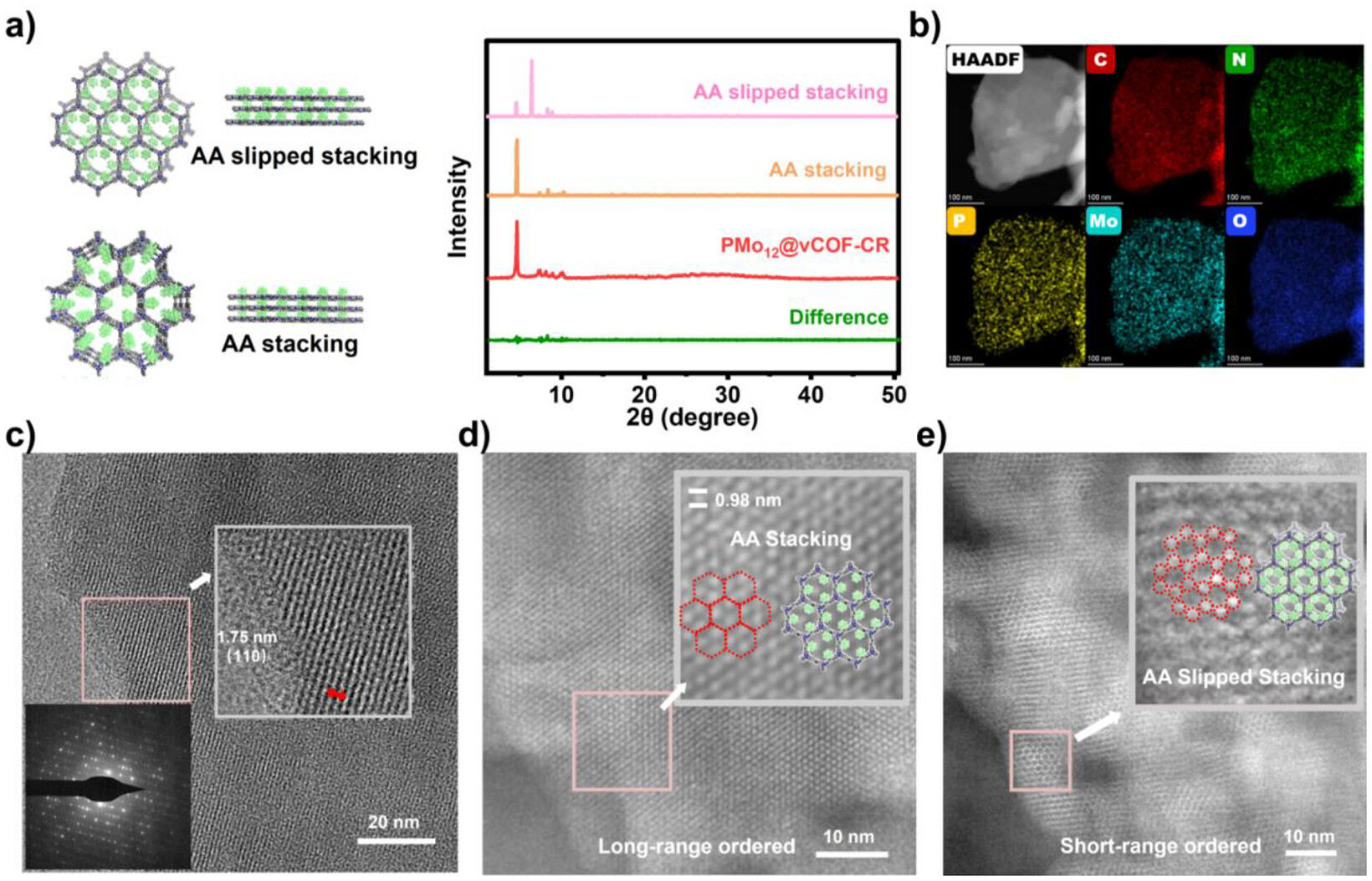

FT-IR证实Zincke反应成功及PMo₁₂掺入（M=O_d峰红移表明静电作用）；固态¹³C NMR与紫精/三嗪单元吻合。PXRD主峰2θ=5.04°，FWHM=0.15°；Pawley精修确认AA堆叠（R_wp=4.8%），a=b=35.1 Å，c=11.9 Å。HR-TEM见1.75 nm晶格条纹，AC-TEM直接观测PMo₁₂簇（~1 nm）均匀分布、间距~1.96 nm。
2. 成分与稳定性：
XPS确认Mo为+6价（较纯PMo₁₂偏移0.3 eV）；ICP测得PMo₁₂负载54.74 wt%；TGA显示280 °C以下稳定。50 °C水中6 h无泄漏，2 M HCl至pH=8保持结晶。
3. 电化学：
CR双电层电容12.8 μF cm⁻²（AM为8.9），电荷转移电阻更低，加入EB后界面电荷转移显著加速。
机理分析
1. 单体释放调控：

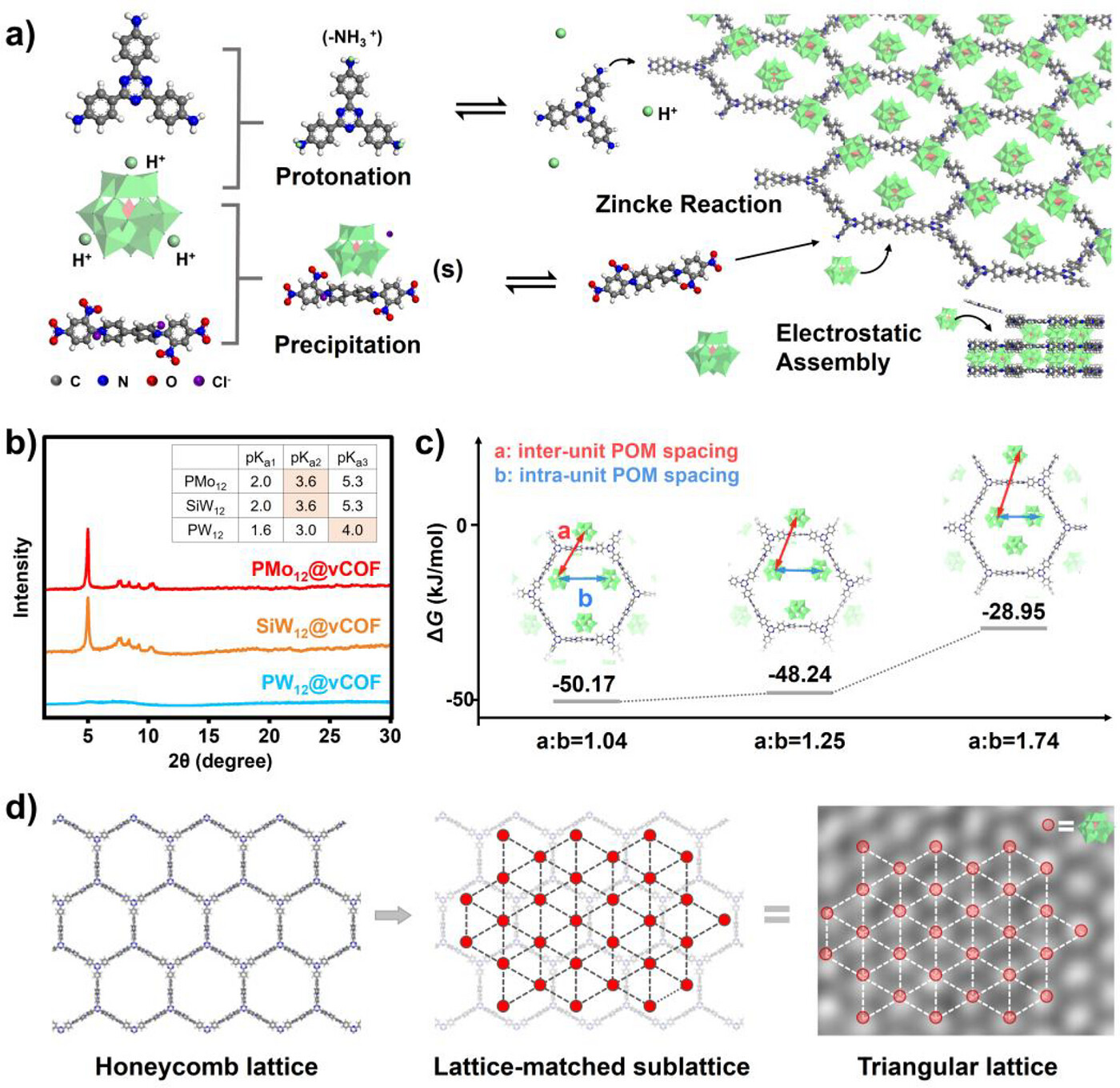

PMo₁₂与DNBP形成静电盐沉淀，经溶解-沉淀平衡缓慢释放；同时使TAPT氨基质子化，经酸碱平衡缓慢释放。低而恒定的单体供给抑制快速成核，有利于动态纠错。
2. 晶格匹配是关键：
PMo₁₂将层间距增至11.9 Å（远大于氯抗衡离子的~4.1 Å），缓解静电排斥并作为锚定中心引导堆叠。DFT计算显示POM准等距分布（a/b=1.04）ΔG最低（-50.17 kJ mol⁻¹）。拓扑上，三角POM亚晶格与hcb框架共享同一Bravais晶格，晶格匹配消除构型简并。
3. 性能机理：
电催化中PMo₁₂聚阴离子稳定碳正离子中间体促进Ritter型反应，有序排列使NPA收率更高；离子传导中均匀POM簇作为Li⁺跳跃位点，连续通道降低活化能。
小结
1. 本文提出晶格匹配POMs原位导向阳离子COFs结晶的通用策略。
2. POMs通过单体释放调控、层间静电锚定及晶格匹配消除构型简并多维度促进结晶：Keggin型导向hcb vCOF，Preyssler型导向sql pvCOF。
3. 结晶材料电催化与离子传导性能显著优于无定形对照品，为高结晶阳离子COFs构建提供了理性方案。
文章标题：Lattice-Matched Polyoxometalates Direct Crystallization of Cationic Covalent Organic Frameworks
文章作者： Peng Lei, Hui Zhang, Zhen Li, Di Zhang, Jie Li, Chengpeng Liu, Peixuan Zhang, Yingnan Chi, Jinkui Tang, Changwen Hu
DOI：10.1002/smll.75327
文章链接：https://doi.org/10.1002/smll.75327
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
北京理工大学胡长文、唐金魁、迟瑛楠团队在Small发表研究，提出晶格匹配多金属氧酸盐原位导向阳离子共价有机框架结晶的新策略。以Keggin型PMo₁₂一锅法合成高结晶紫精基PMo₁₂@vCOF-CR（PXRD主峰FWHM仅0.15°），材料电催化乙苯氧化转化率79.5%、锂离子电导率0.59 mS cm⁻¹，显著优于无定形对照品。
购销咨询
