表面工程化甲酸镁MOF用于姜黄素稳定化：抗氧化效力提升32倍

首页 > 行业动态 > 表面工程化甲酸镁MOF用于姜黄素稳定化：抗氧化效力提升32倍

摘要

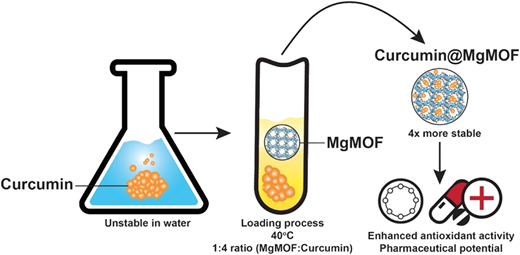

贝鲁特美国大学Digambara Patra老师团队在ACS Omega上发表的研究（DOI: 10.1021/acsomega.6c06121）中，针对姜黄素水相环境中快速水解降解、生物利用度低的临床转化瓶颈，提出以镁基金属有机框架（MgMOF，即甲酸镁Mg₃(HCOO)₆）为载体，通过简便湿浸渍策略封装稳定姜黄素。系统优化动力学、热力学及质量比等参数后发现，40 ℃下1:4摩尔比（MgMOF:姜黄素）搅拌1 h即可实现46 wt%的高负载量，且保持主体框架长程有序结构。所得Curcumin@MgMOF复合物在水相中降解速率降低4倍，10天内结构完整；DPPH自由基清除实验表明，MgMOF载体不仅保护姜黄素，还协同增强其生物活性，在中性生理pH下抗氧化效力较游离姜黄素提升32倍，为疏水性生物活性分子的药学递送提供了新平台。

研究背景
1. 行业问题：
姜黄素作为天然多酚具有抗癌、抗氧化、抗炎等优异生物活性，被誉为"生命奇迹药物"，但其水溶性差、化学稳定性低（尤其在水相中快速水解降解），严重限制了临床转化应用。
2. 现有方案：
学者尝试将姜黄素负载于脂质体、聚合物及MOFs等载体中以提升溶解性和稳定性，但现有载体普遍存在负载量低、稳定性提升有限或生物相容性不足等问题。合成抗氧化剂（TBHQ、BHA、BHT）虽广泛使用，但存在DNA损伤、肝毒性及致癌风险等安全隐患。
3. 本文创新：

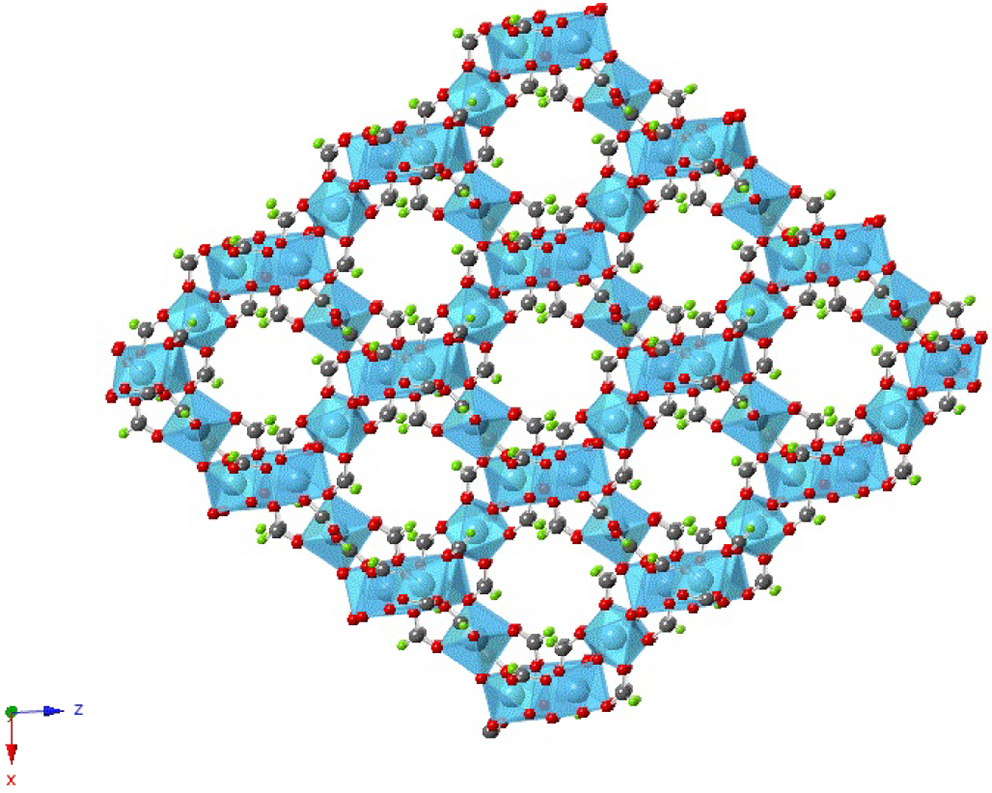

选用商业可得、生物相容性优异的MgMOF（Basosiv M050）为载体，利用其一维孔道（4.5×5.5 Å）及表面Mg²⁺开放配位位点，通过湿浸渍法实现姜黄素高效负载；系统优化工艺参数，揭示界面配位稳定机制，并首次证实MgMOF可协同增强姜黄素抗氧化活性达32倍。

实验部分

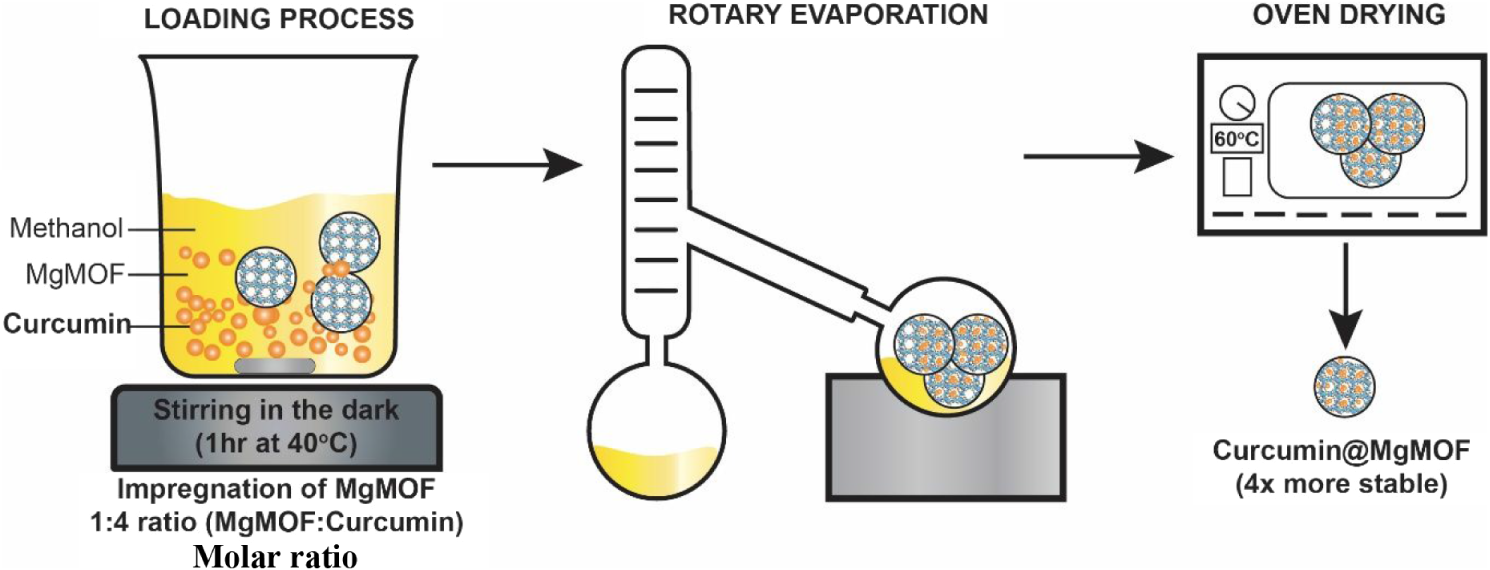

1. 湿浸渍负载实验：
将MgMOF与姜黄素按不同摩尔比（1:1至1:4）混合，40 ℃搅拌不同时间（0.5–24 h），通过UV-vis监测上清液浓度计算负载量。结果表明1:4摩尔比、1 h搅拌条件下负载量最高达46 wt%，且PXRD证实框架结晶度完好。
2. 动力学与热力学优化：
系统考察搅拌时间对负载量的影响，发现1 h即达平衡；温度优化显示40 ℃为最佳条件，过高温度导致姜黄素降解。
3. 水相稳定性实验：
将游离姜黄素与Curcumin@MgMOF分别置于水相中，监测10天内降解情况。结果显示游离姜黄素快速降解，而Curcumin@MgMOF降解速率降低4倍，10天后仍保持结构完整。
4. DPPH抗氧化活性实验：
在中性pH（7.4）条件下，测定游离姜黄素与Curcumin@MgMOF的DPPH自由基清除能力。结果表明Curcumin@MgMOF的抗氧化效力较游离姜黄素提升32倍，证实MgMOF载体的协同增强效应。

分析测试

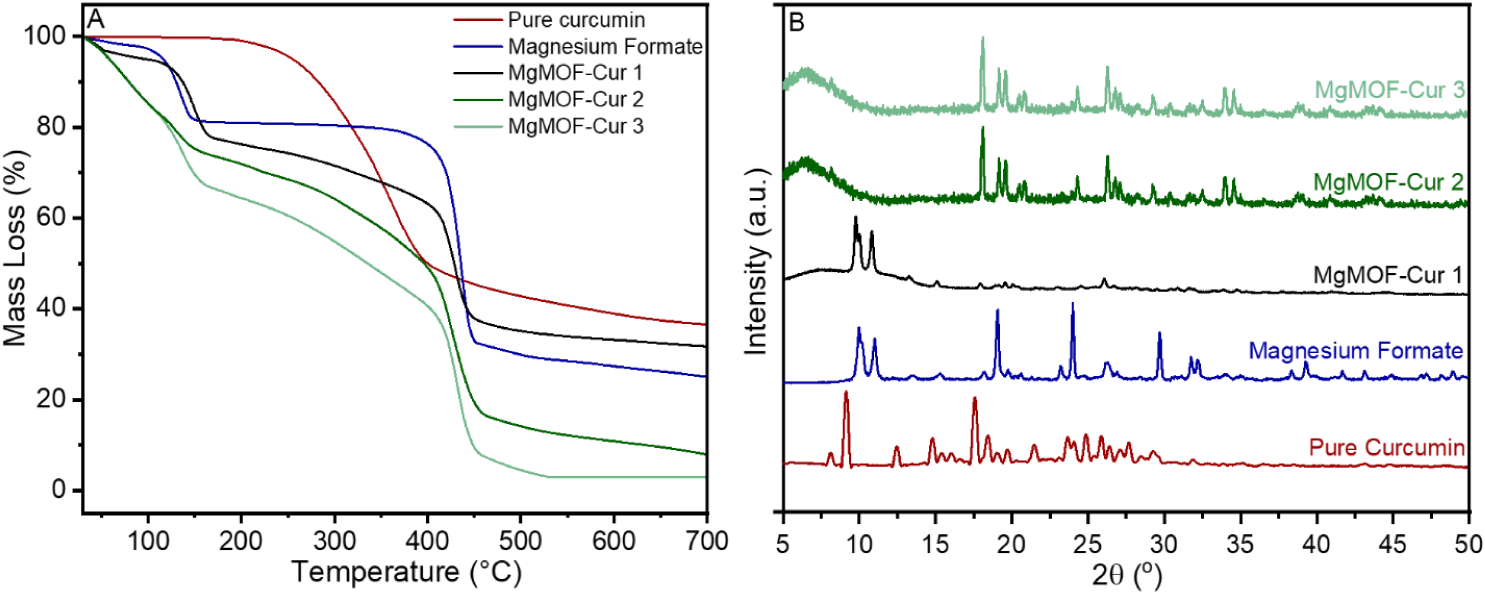

1. PXRD表征：
负载前后MgMOF衍射峰位置与强度基本一致，证实姜黄素以表面吸附方式负载，未破坏框架长程有序结构。
2. TGA热重分析：
Curcumin@MgMOF在姜黄素特征分解温度区间出现额外失重台阶，定量证实负载量约46 wt%，与UV-vis结果吻合。

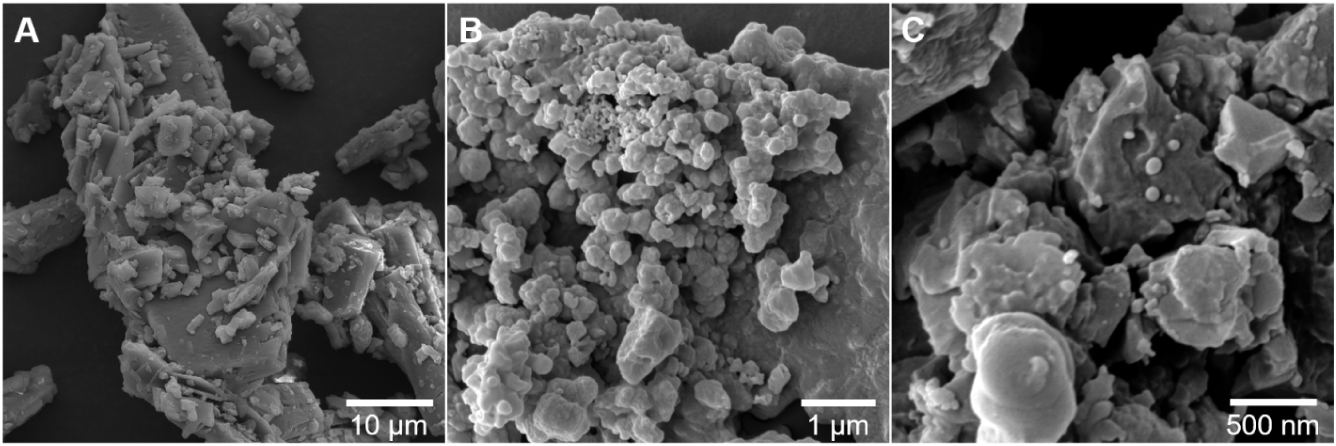

3. SEM形貌观察：
负载前后MgMOF颗粒形貌无明显变化，表明姜黄素主要分布于表面及近表面区域，未引起形貌坍塌。
4. FT-IR光谱分析：
负载后姜黄素特征峰（酚羟基、羰基振动）发生位移，证实姜黄素功能基团与Mg²⁺开放配位中心形成配位相互作用，为表面吸附驱动力。
5. DPPH定量测试：
中性pH下Curcumin@MgMOF的IC₅₀值显著低于游离姜黄素，抗氧化效力提升32倍，揭示载体对活性分子的保护与协同增强作用。

机理分析
1. 配位稳定机制：
FT-IR峰位移及负载动力学数据表明，姜黄素分子中酚羟基和β-二酮羰基与MgMOF表面Mg²⁺开放配位位点形成配位键，将姜黄素锚定于框架表面，阻止其与水分子接触，从而抑制水解降解。
2. 协同抗氧化增强机制：
MgMOF载体不仅物理隔离姜黄素免受水解，其表面配位作用还可能稳定姜黄素自由基中间体，促进电子/氢原子转移过程，从而在中性pH下实现32倍抗氧化效力提升。
3. 结构完整性保障：
MgMOF一维孔道（4.5×5.5 Å）尺寸小于姜黄素分子尺寸，负载以表面吸附为主而非孔道内嵌，因此框架结构不受影响，保证了材料的可重复性和稳定性。

总结
1. 本文以商业可得MgMOF为载体，通过简便湿浸渍法实现姜黄素高效负载（46 wt%），利用界面配位作用将水相降解速率降低4倍，并在中性pH下实现抗氧化效力32倍提升。
2. 该工作为疏水性天然活性分子的稳定化与功能增强提供了高效、低成本的MOF平台策略，在药物递送与功能性食品领域具有应用前景。

文章标题：Surface-Engineered Magnesium Metal–Organic Frameworks for Curcumin Stabilization: Interfacial Coordination Enhances Aqueous Stability and Boosts Antioxidant Efficacy 32-Fold
作者： Pamela Al Azzi; Riham El Kurdi; Joelle Mesmar; Mohamad Hmadeh; Digambara Patra
DOI：10.1021/acsomega.6c06121
文章链接：https://doi.org/10.1021/acsomega.6c06121

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

贝鲁特美国大学Digambara Patra团队的ACS Omega文章中，利用MgMOF通过湿浸渍法负载姜黄素，界面配位使水相降解速率降低4倍，中性pH下抗氧化效力提升32倍，为天然活性分子稳定化提供新策略。
