功能优先于有序：解耦共价有机框架中CO₂/CH₄分离的化学与结构贡献

首页 > 行业动态 > 功能优先于有序：解耦共价有机框架中CO₂/CH₄分离的化学与结构贡献

摘要

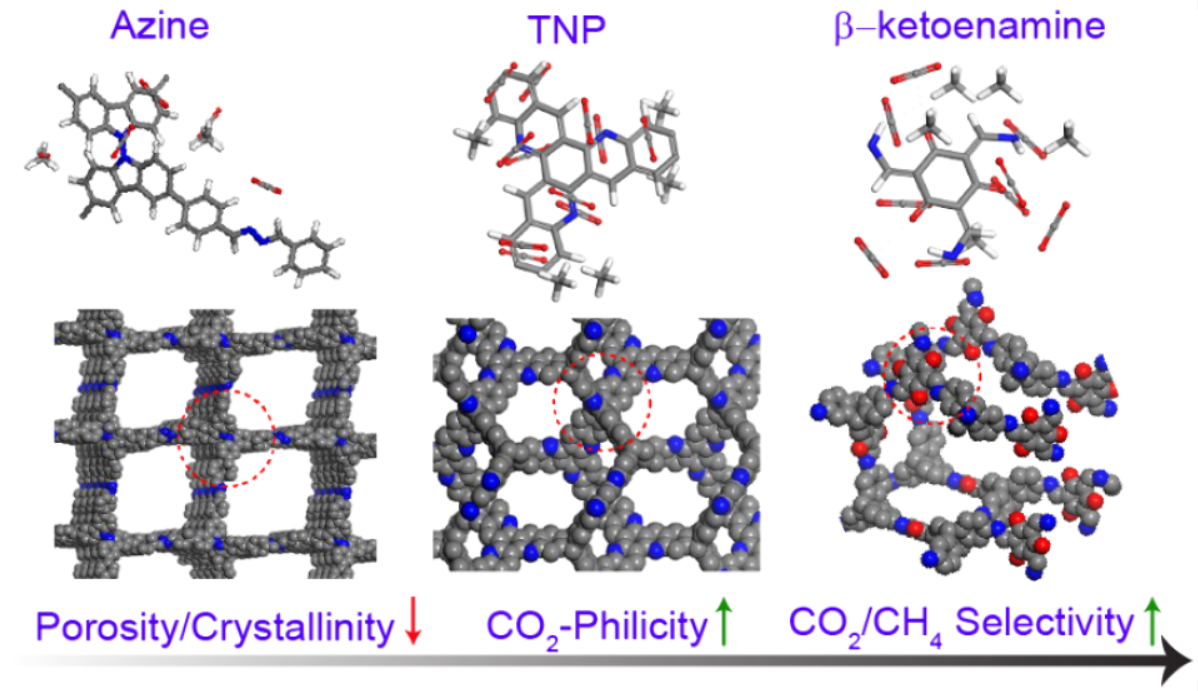

印度IISER研究院Rahul Banerjee团队在J. Am. Chem. Soc. 2026的研究中设计合成了跨越宽结构域的四款多孔框架材料——从高结晶度腙键COFs到非晶态富CO₂亲和基团的聚合物网络，系统解耦了结构有序性与化学功能性对CO₂/CH₄选择性的贡献。其中含极性吸附位点的COFs尽管比表面积较低、结构有序性较差，却展现出显著增强的CO₂/CH₄选择性。分子动力学模拟进一步揭示了CO₂优先结合的具体相互作用模式，证实化学功能性在CO₂选择性捕获中起主导作用。

研究背景
1. 行业问题：
CO₂/CH₄高效分离是天然气升级和沼气纯化的关键需求，变压吸附（PSA）因能效高、操作简便而受关注，但其性能高度依赖吸附剂对CO₂的选择性亲和力。CO₂（3.3 Å）与CH₄（3.8 Å）动力学直径相近，分离难度大。
2. 现有方案：
COFs因可调孔结构和功能化潜力被视为理想吸附剂，现有研究多追求高结晶度和高比表面积以提升吸附容量，但对选择性的贡献机制认识不足；PIMs等含极性位点的聚合物虽选择性优异，但网络结构差异大，无法与结晶COFs直接对比。
3. 本文创新：
构建从高度结晶（腙键COFs，S_BET > 2000 m²/g）到非晶态（S_BET = 266 m²/g）的系列材料，在同一化学体系内系统解耦孔隙率、结晶度与化学官能团对CO₂/CH₄选择性的独立贡献，突破以往"高比表面积=高选择性"的认知局限。

实验部分
1. 系列材料合成：

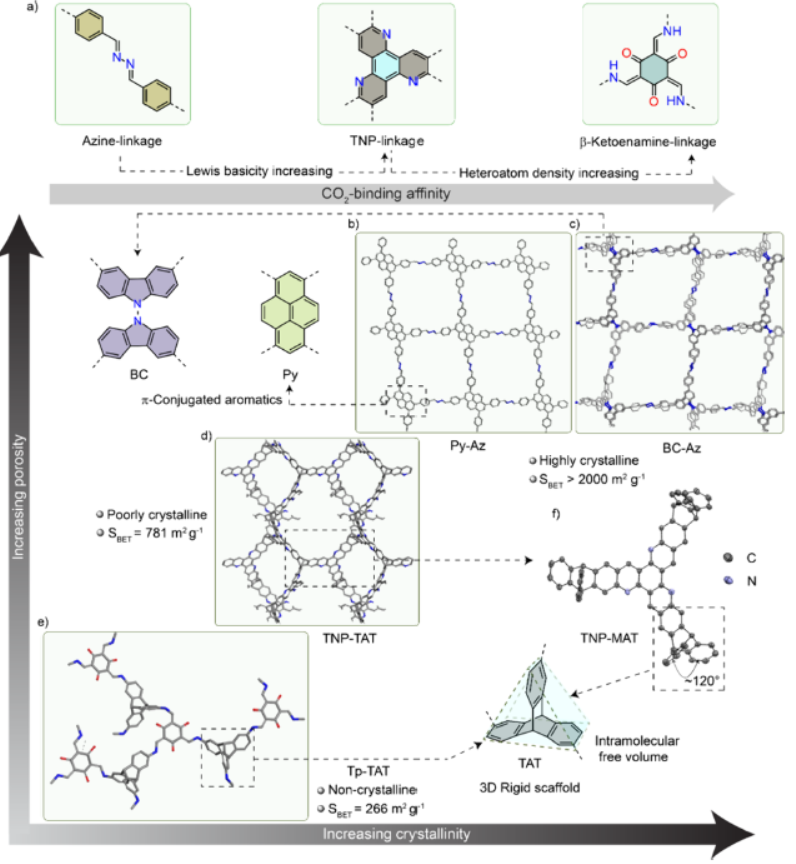

以腙键（azine）、TNP键和β-酮烯胺键三种连接方式，分别合成Py-Az、BC-Az（高结晶度，S_BET > 2000 m²/g）、TNP-TAT（低结晶度，S_BET = 781 m²/g）和Tp-TAT（非晶态，S_BET = 266 m²/g）四种框架材料，涵盖从高度有序到完全无序的结构谱系。
2. 单组分吸附实验：

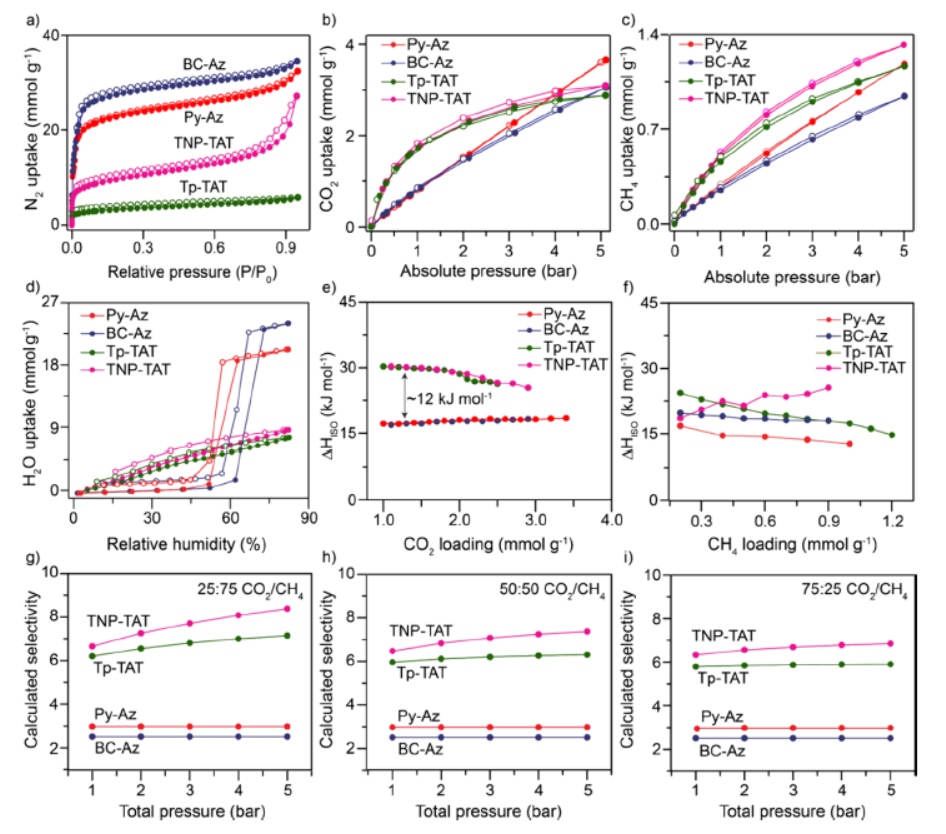

测量CO₂和CH₄单组分吸附等温线，发现含极性吸附位点的低比表面积材料（TNP-TAT、Tp-TAT）CO₂/CH₄选择性显著优于高比表面积但缺乏极性位点的腙键COFs。
3. 动态柱穿透（DCB）实验：

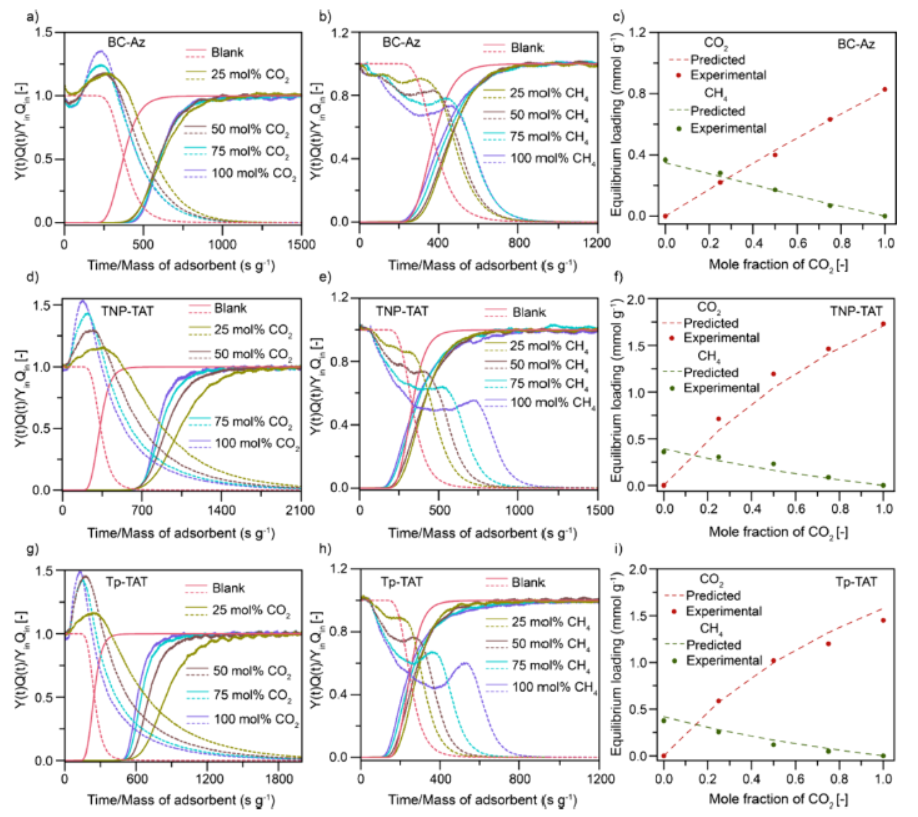

在模拟二元混合气条件下验证分离性能，证实极性位点材料在实际动态分离中同样表现出优异选择性，与等温线模型预测一致。
4. 突破点：
首次在同类COF体系中定量证明，化学功能性（极性吸附位点）对CO₂/CH₄选择性的贡献远超比表面积和结晶度，颠覆传统"高孔隙率优先"的设计理念。

分析测试
1. 结构与结晶度表征：

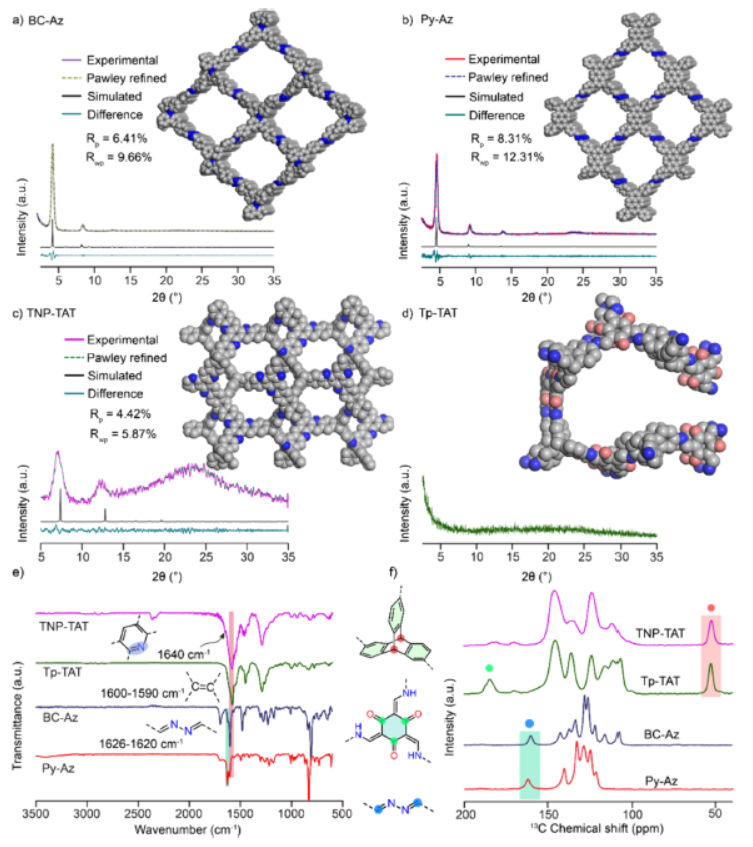

PXRD证实Py-Az和BC-Az为高结晶度材料，TNP-TAT为低结晶度，Tp-TAT为非晶态；TNP-MAT单晶结构（SCXRD）揭示TNP连接单元具有~120°分子内夹角和刚性三维骨架。
2. 比表面积与孔隙：
N₂吸附测定S_BET分别为Py-Az和BC-Az > 2000 m²/g，TNP-TAT = 781 m²/g，Tp-TAT = 266 m²/g，呈现从多孔到微孔的递变。
3. 吸附选择性：
扩展等温线模型（如IAST）预测二元CO₂/CH₄选择性，含极性位点材料选择性显著高于高比表面积材料，DCB实验验证了模型预测的可靠性。

机理分析
1. 分子动力学（MD）模拟：
识别出COFs中CO₂优先结合的具体相互作用模式，揭示极性基团（如Lewis碱性位点、杂原子密集区域）与CO₂四极矩之间的强静电相互作用是选择性增强的根本原因。
2. 构效关系：
连接方式从腙键到TNP键再到β-酮烯胺键，Lewis碱性和杂原子密度递增，CO₂结合亲和力随之增强，证实化学功能性主导选择性而非结构有序性。

总结
本文通过构建跨越宽结构域的COF系列，首次在同一体系内系统解耦了化学功能性与结构有序性对CO₂/CH₄分离的贡献，证实极性吸附位点的化学功能性在选择性CO₂捕获中起主导作用，为下一代气体分离COFs的理性设计提供了关键指导原则。

文章标题：Functionality over Order: Decoupling Chemical and Structural Contributions in CO2/CH4 Separation by Covalent Organic Frameworks
作者： Soubhik Khata, Vani Sudheera Maheedhara, Shayan Karak, Arnab Sadhukhan, Venkatesh Nagarai,Ekta Nehra, A. D. Dinga Wonanke, Matthew A. Addicoat, Yusuke Nishiyama, Snehasis Daschakraborty,*Binu Varghese, James A. Sawada, Prabal K. Maiti, Arvind Rajendran, Niket S. Kaisare, and Rahul Banerjee
DOI：10.1021/jacs.6c08177
文章链接：https://doi.org/10.1021/jacs.6c08177

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

IISER Pune Rahul Banerjee团队的JACS文章中，构建从结晶到非晶的COF系列，首次证实极性化学功能性在CO₂/CH₄分离中起主导作用，颠覆"高比表面积=高选择性"的传统认知，为下一代气体分离COFs设计提供新范式。
