磁性纳米颗粒上ZIF-8的种子生长：具有超高载药量的智能纳米载体用于交变磁场触发药物释放

首页 > 行业动态 > 磁性纳米颗粒上ZIF-8的种子生长：具有超高载药量的智能纳米载体用于交变磁场触发药物释放

摘要
意大利理工学院IIT的Teresa Pellegrino团队与西班牙Pablo del Pino团队合作，在Small报道了一种种子生长策略，在磁性纳米颗粒表面生长ZIF-8壳层，构建核壳型磁性金属有机框架（MOF）复合材料。
1. 该研究选用立方体氧化铁纳米颗粒为磁核，经CTAB表面修饰后在水相中实现ZIF-8壳层可控生长，通过原位包封法实现阿霉素高达98%的载药效率。
2. 复合材料经两亲性聚合物包覆后，在胶质母细胞瘤和乳腺癌细胞中表现出高效的细胞摄取与溶酶体定位，交变磁场（AMF）可诱导溶酶体通透性增加并触发药物释放，且无明显整体温升，实现了局部磁热诱导的胞内药物激活，为靶向癌症治疗提供了新型智能递送平台。

研究背景
1. 行业问题：
化疗作为癌症一线治疗手段，存在药物递送不足、细胞膜穿透困难、脱靶毒性、药物溶解性差及易降解等问题，导致严重副作用和耐药性。
2. 现有方案：
刺激响应型药物递送系统通过内源刺激（酸性pH、谷胱甘肽、酶）或外源刺激（光、温度、超声、磁场）实现时空可控释放。其中磁刺激因kHz射频可深入组织无衰减而备受关注，磁性纳米颗粒（如Fe₃O₄）在AMF下通过Néel和Brownian弛豫产热，但单独磁热疗法效率有限，且缺乏与药物递送的有效整合。
3. 本文创新：
提出种子生长法将ZIF-8壳层直接生长于磁性纳米颗粒表面，构建核壳型磁性-MOF复合体系；通过调控壳层厚度优化磁热性能，利用ZIF-8多孔结构实现超高载药量，结合AMF触发实现"无热感"胞内药物释放，突破传统磁热-化疗联合治疗的局限。

实验部分
1. 磁性纳米颗粒合成与筛选：
分别合成立方体和球形氧化铁纳米颗粒作为磁核，通过磁热性能对比筛选出立方体形貌（具有更高磁各向异性和SAR值）。
2. 种子生长法制备核壳复合材料：

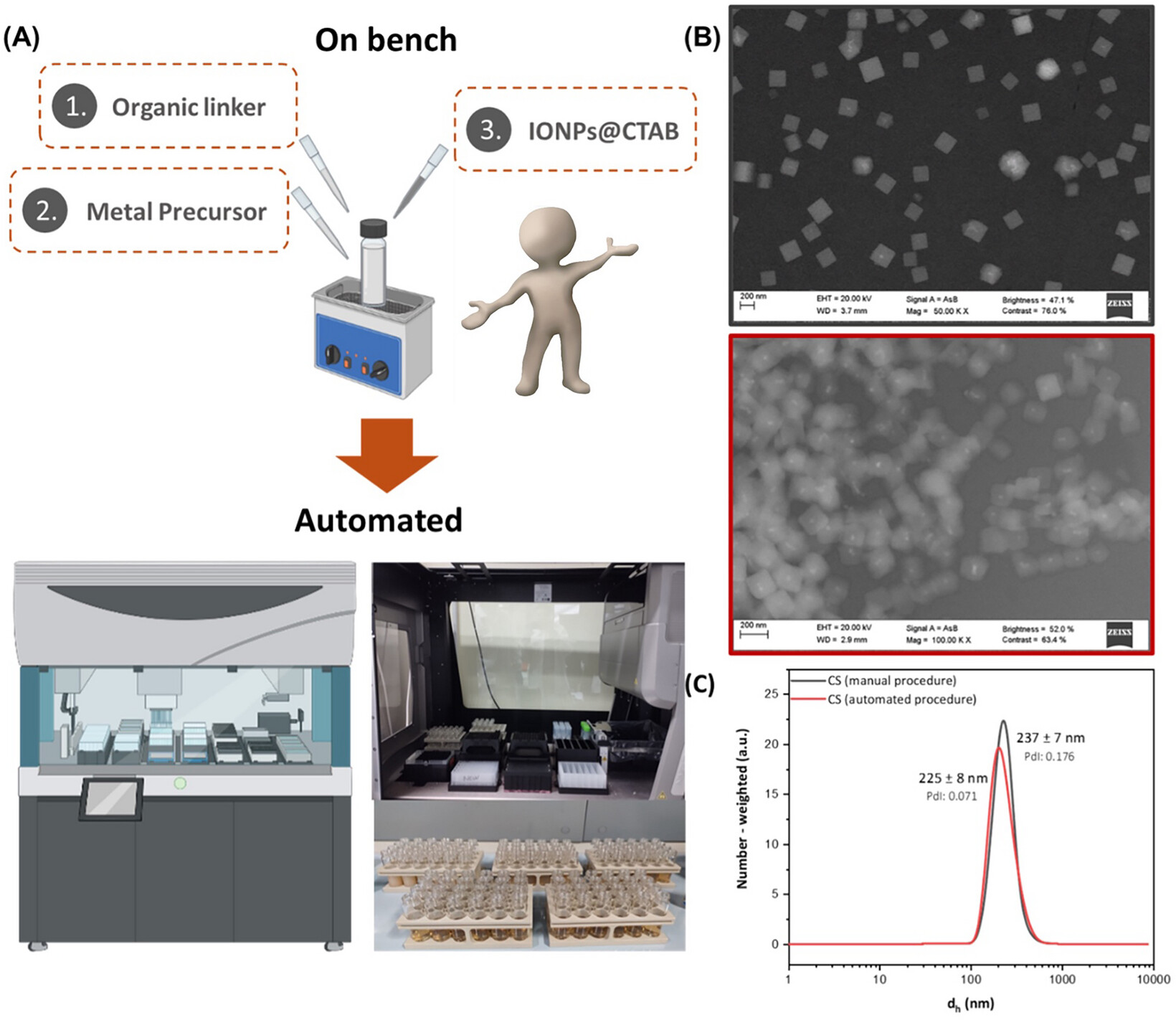

对磁性纳米颗粒进行CTAB表面修饰使其分散于水相，随后在温和条件下原位生长ZIF-8壳层，通过调控反应参数实现壳层厚度可控（薄壳与厚壳对比）。
3. 药物负载实验：
以阿霉素为模型化疗药物，分别采用表面吸附法和ZIF-8生长过程中原位包封法进行载药，后者载药效率高达98%，远超常规MOF载药水平。
4. 两亲性聚合物包覆：
对载药复合材料进行聚合物包覆处理，改善生理环境中的分散稳定性，同时调控壳层降解速率和药物释放行为。
5. 细胞实验：
在胶质母细胞瘤细胞和乳腺癌细胞中验证复合材料的细胞摄取效率、溶酶体定位能力，以及AMF照射后溶酶体通透性变化和药物重分布现象。
实验突破： 原位包封法实现98%超高载药效率；AMF触发释放无需整体升温即可实现局部胞内药物激活，避免热损伤正常组织。

分析测试
1. 形貌与结构表征：

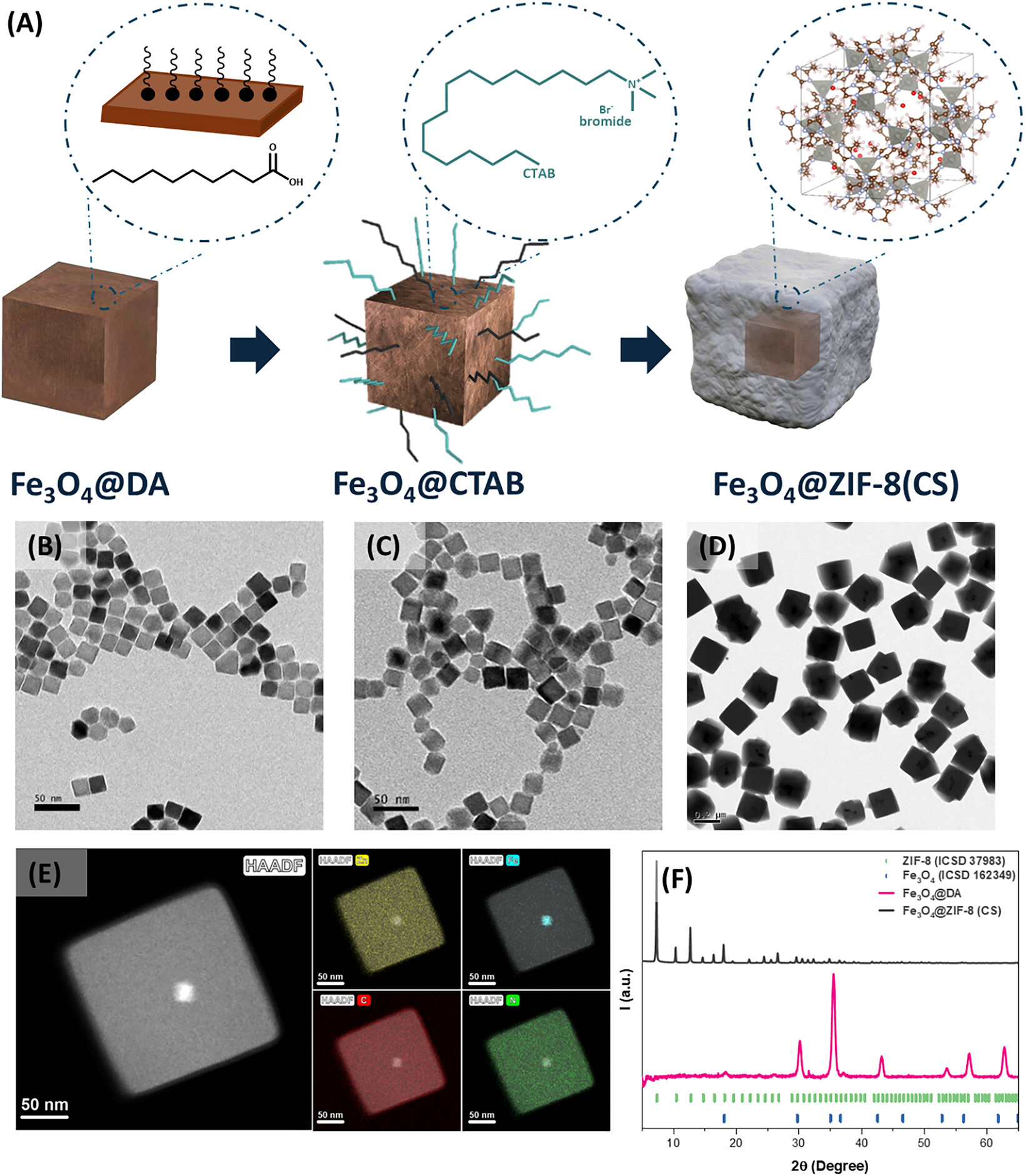

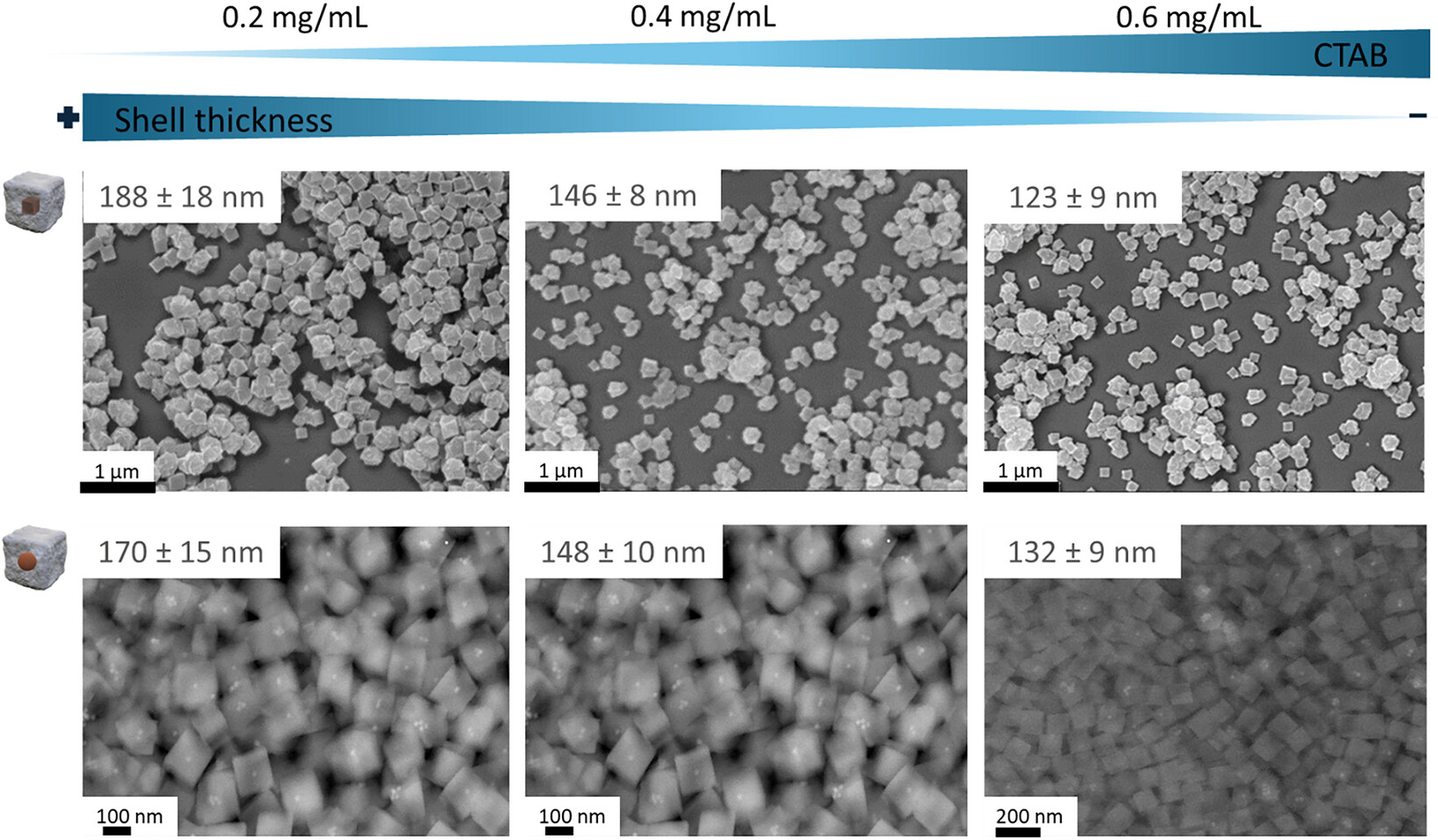

TEM证实立方体Fe₃O₄核表面均匀包覆ZIF-8壳层，核壳结构清晰；PXRD证实ZIF-8晶相形成；通过调控合成条件可获得不同壳层厚度（薄壳约10–20 nm，厚壳约40–60 nm）。

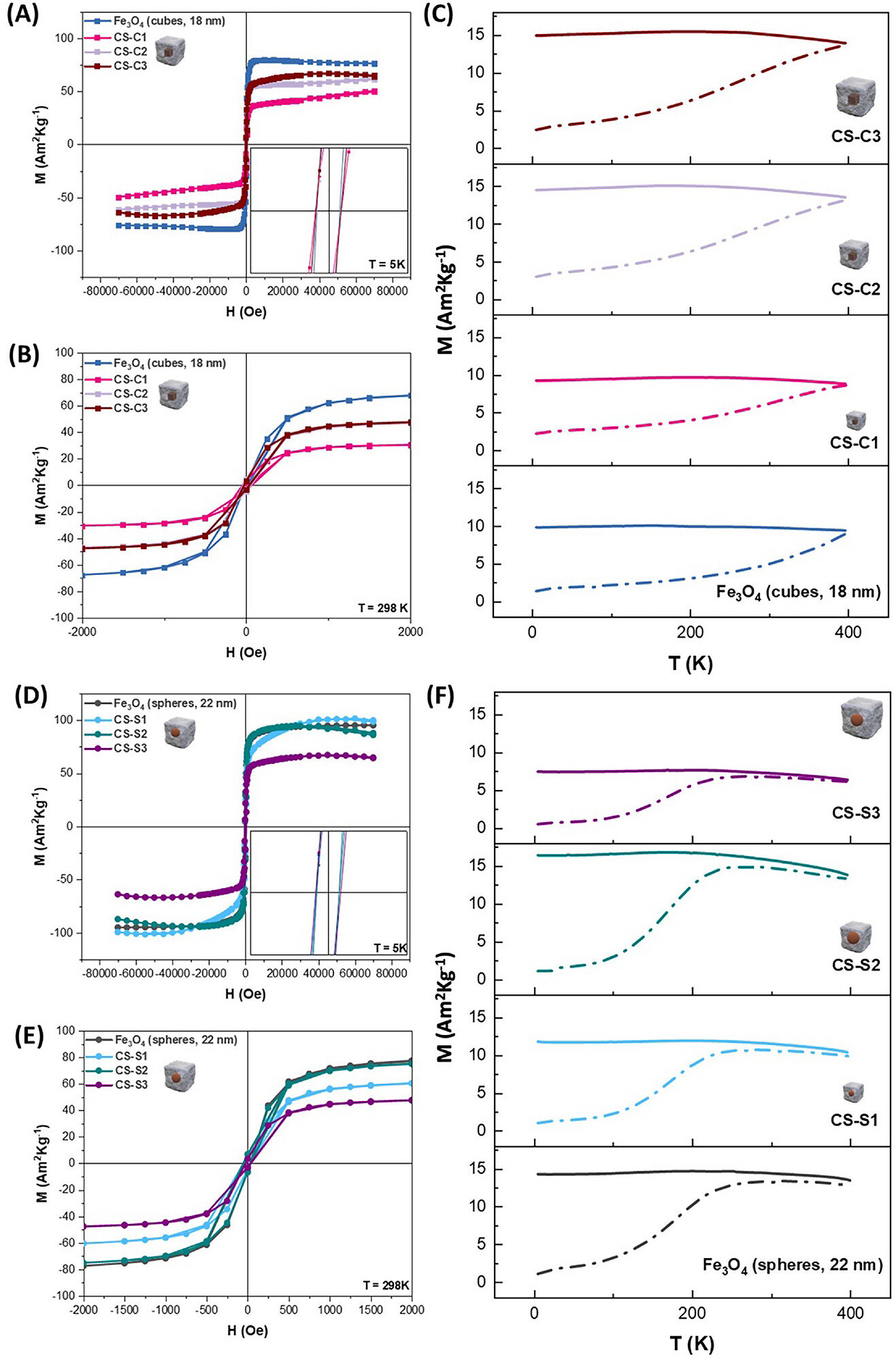

2. 磁热性能测试：

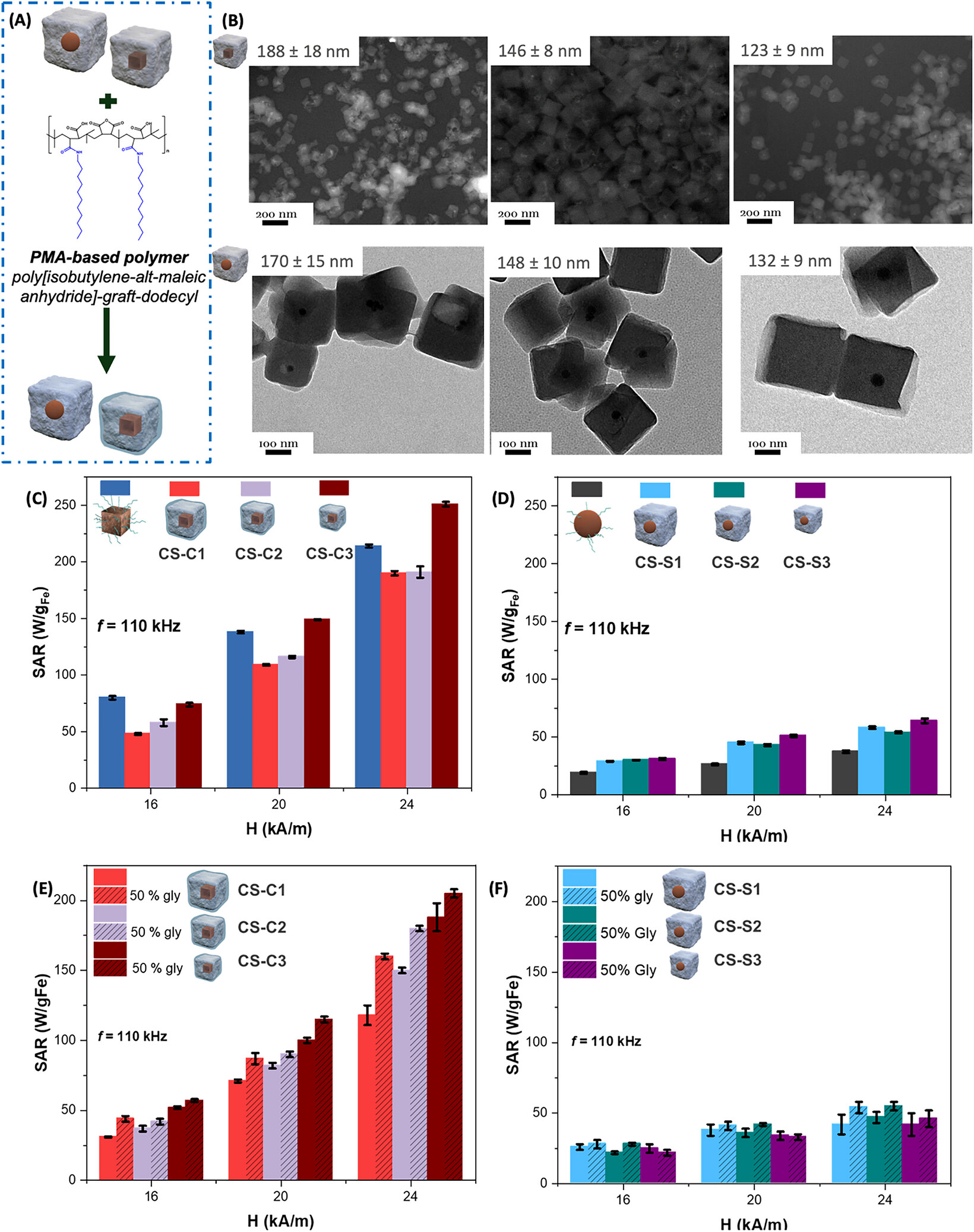

AMF条件下（H×f < 5×10⁹ Am⁻¹s⁻¹），立方体核SAR值显著高于球形核（约2–3倍）；薄壳复合材料SAR优于厚壳样品（厚壳SAR下降约30%–50%），薄壳+立方体核为最优构型。
3. 载药与释放测试：
原位包封法载药效率达98%，远超表面吸附法（约40%–60%）；两亲性聚合物包覆后生理环境中药物泄漏显著降低；AMF照射后释放量明显增加，整体溶液温升<1–2 °C。
4. 细胞实验：
共聚焦显微镜显示复合材料高效摄取并定位于溶酶体（Pearson系数>0.8）；AMF照射后阿霉素荧光从溶酶体向胞质弥散，证实溶酶体逃逸。MTT实验显示AMF照射载药组细胞存活率降至约30%–50%，对照组>80%。
5. 稳定性测试：
聚合物包覆后复合材料在生理盐水及血清中72 h无明显聚集；ZIF-8壳层在酸性环境（pH 5.0）中降解加速，有利于胞内药物释放。

机理分析
1. 磁热机制：
立方体Fe₃O₄核因高磁各向异性在AMF下产生更强的磁损耗（Néel弛豫为主），ZIF-8壳层厚度影响热传导与磁损耗效率，薄壳有利于热量快速传递至周围介质。
2. 药物释放机制：
AMF产生的局部热量使ZIF-8壳层结构发生微变化，促进药物从孔道中释放；同时局部热效应破坏溶酶体膜完整性，实现溶酶体逃逸，将药物释放至胞质发挥杀伤作用。
3. "无热感"释放原理：
热量产生局限于纳米颗粒周围的极小范围内，不足以引起整体温升，因此不损伤周围正常细胞，仅在药物负载且AMF施加时产生协同杀伤效果。

总结
1. 本文发展了种子生长法在磁性纳米颗粒表面可控生长ZIF-8壳层的策略，构建了核壳型磁性-MOF复合纳米载体。
2. 该体系实现了98%的超高阿霉素载药效率，通过AMF触发实现局部胞内药物激活与溶酶体逃逸，无需整体升温即可增强细胞毒性。
3. 壳层厚度可调赋予材料磁热性能与药物释放行为的可设计性，为精准靶向癌症治疗提供了新型智能纳米平台。

文章标题：Seeded-Growth of ZIF-8 onto Magnetic Nanoparticles: Smart Nanocarriers with Ultrahigh Drug Loading for AMF-Triggered Release
作者：Ana Maria Panaite, Aleksandra Predeina, Aitor Alvarez Lorenzo, Manuel Ceballos, Pascal Clerc, Niccolò Silvestri, Andrea Griesi, Giorgio Divitini, Julian Carrey, Veronique Gigoux, Pablo del Pino, Teresa Pellegrino
DOI：10.1002/smll.74972
文章链接：https://doi.org/10.1002/smll.74972

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

意大利理工学院Teresa Pellegrino团队与圣地亚哥大学Pablo del Pino团队合作，在Small中报道种子生长法在磁性纳米颗粒表面生长ZIF-8壳层，构建核壳型磁性-MOF复合材料，原位包封阿霉素载药效率达98%，AMF触发局部胞内药物释放与溶酶体逃逸，无需整体升温即可增强细胞毒性，为靶向癌症治疗提供智能纳米平台。
