基于Tröger碱的三维非共轭微孔有机聚合物：整合物理限域与化学吸附实现增强NOx捕获

首页 > 行业动态 > 基于Tröger碱的三维非共轭微孔有机聚合物：整合物理限域与化学吸附实现增强NOx捕获

摘要
南京理工大学王彬彬老师团队发表的研究（ACS Appl. Mater. Interfaces, DOI: 10.1021/acsami.6c12272）中，针对氮氧化物（NOx）引发硝化纤维素自催化分解、导致高温高湿环境下燃爆风险的紧迫问题，提出将刚性非平面脂肪族C-H单元与扭曲Tröger碱（TB）结构整合至微孔有机聚合物（MOPs）的设计策略。通过微孔实现快速物理吸附、叔氮位点实现稳定化学吸附、脂肪族C-H单元阻断共轭并向苯环供电子三重协同机制，成功合成系列TB-MOPs。其中Trip-TB（SBET = 1011 m²/g，NOx吸附量3.36 mmol/g）和TAPA-TB（SBET = 826 m²/g，NOx吸附量3.32 mmol/g）性能最优，仅添加3 wt% Trip-TB即可使NOx释放量降低70.2%，甲基紫变色时间延长3.15倍，为高效NOx捕获吸附剂设计提供了理性蓝图。

研究背景
1. 行业问题：
硝化纤维素（NC）基含能材料中O-NO₂键断裂释放大量NOx，引发自催化加速分解循环，可能导致亚音速放热反应前沿或超音速爆炸波，对人员和装备构成严重威胁，亟需开发高效NOx吸附剂。
2. 现有方案：
传统NOx吸附剂依赖芳香胺（如二苯胺DPA）和脲类化合物，但存在高温下快速消耗、芳香胺与NC分解产物反应生成致癌性亚硝胺副产物、脲类释放CO₂促进裂纹扩展等缺陷，无法满足宽温域和环保要求。

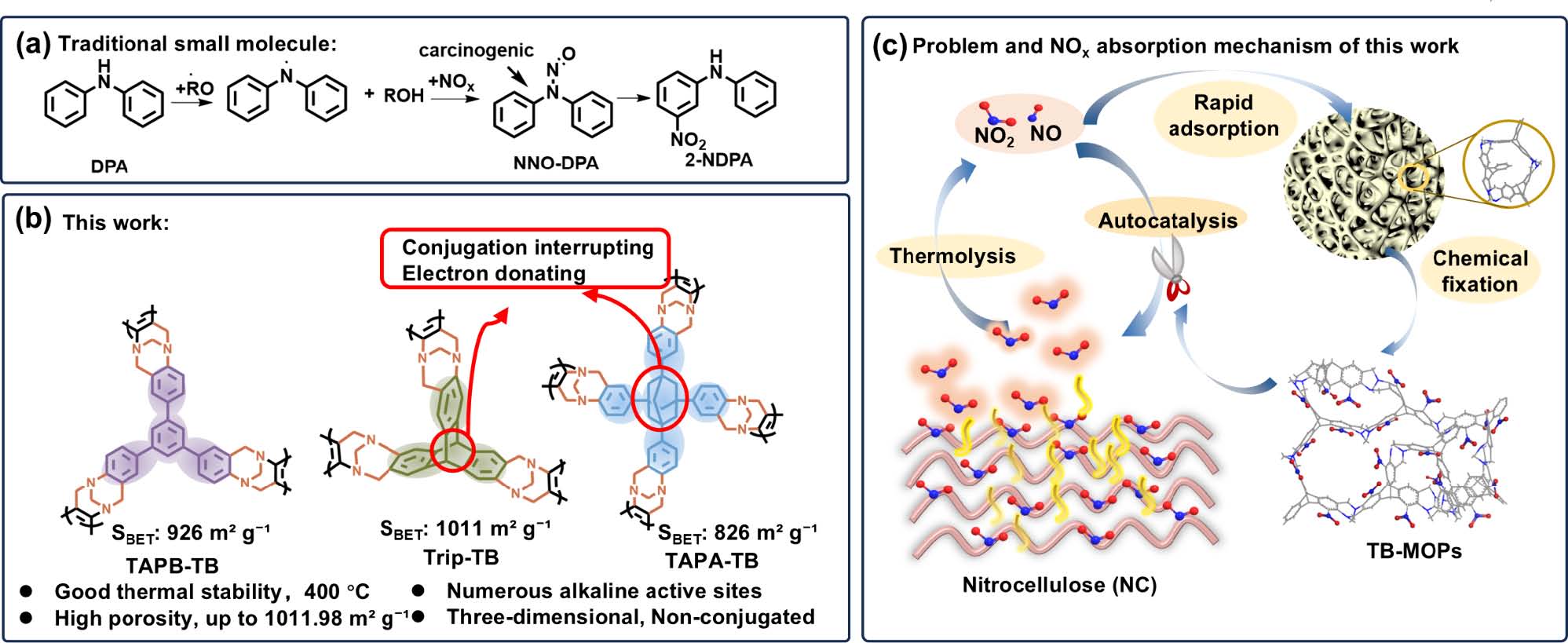

3. 本文创新：
提出"物理限域+化学吸附"协同策略，利用刚性非平面脂肪族骨架构建本征微孔结构促进物理吸附，TB单元中叔氮位点实现化学固定，脂肪族C-H单元阻断共轭并向苯环供电子促进持续吸附，兼顾高效率、热稳定性和环境安全性。

实验部分
1. TB-MOPs合成：
以三蝶烯、四苯基金刚烷、三苯基苯为脂肪族/芳香族核心，与Tröger碱单元通过缩聚反应构建三维非共轭微孔有机聚合物网络，分别得到Trip-TB、TAPA-TB和TAPB-TB三种聚合物。
2. NOx吸附性能测试：

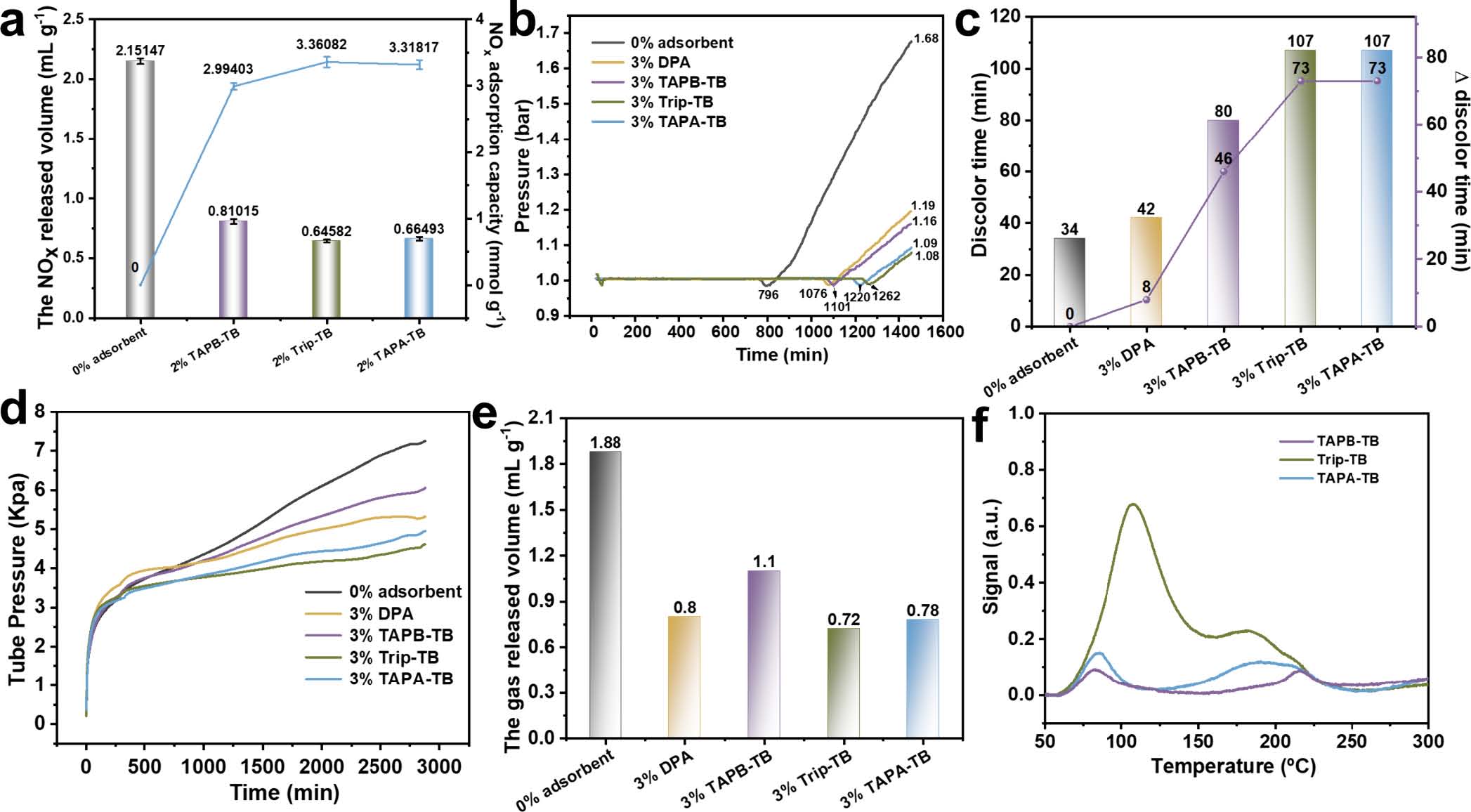

在标准条件下测试三种MOPs的NOx吸附容量，Trip-TB达3.36 mmol/g，TAPA-TB达3.32 mmol/g，均显著优于TAPB-TB（2.99 mmol/g），证实脂肪族核心的共轭阻断和供电子效应对吸附性能的增强作用。
3. 硝化纤维素安定性实验：
将3 wt% Trip-TB掺入NC体系进行滴定测试，NOx释放量降低70.2%；甲基紫变色时间延长至对照组的3.15倍，证实材料在实际含能材料体系中的优异稳定化效果。

分析测试
1. 孔隙结构表征：

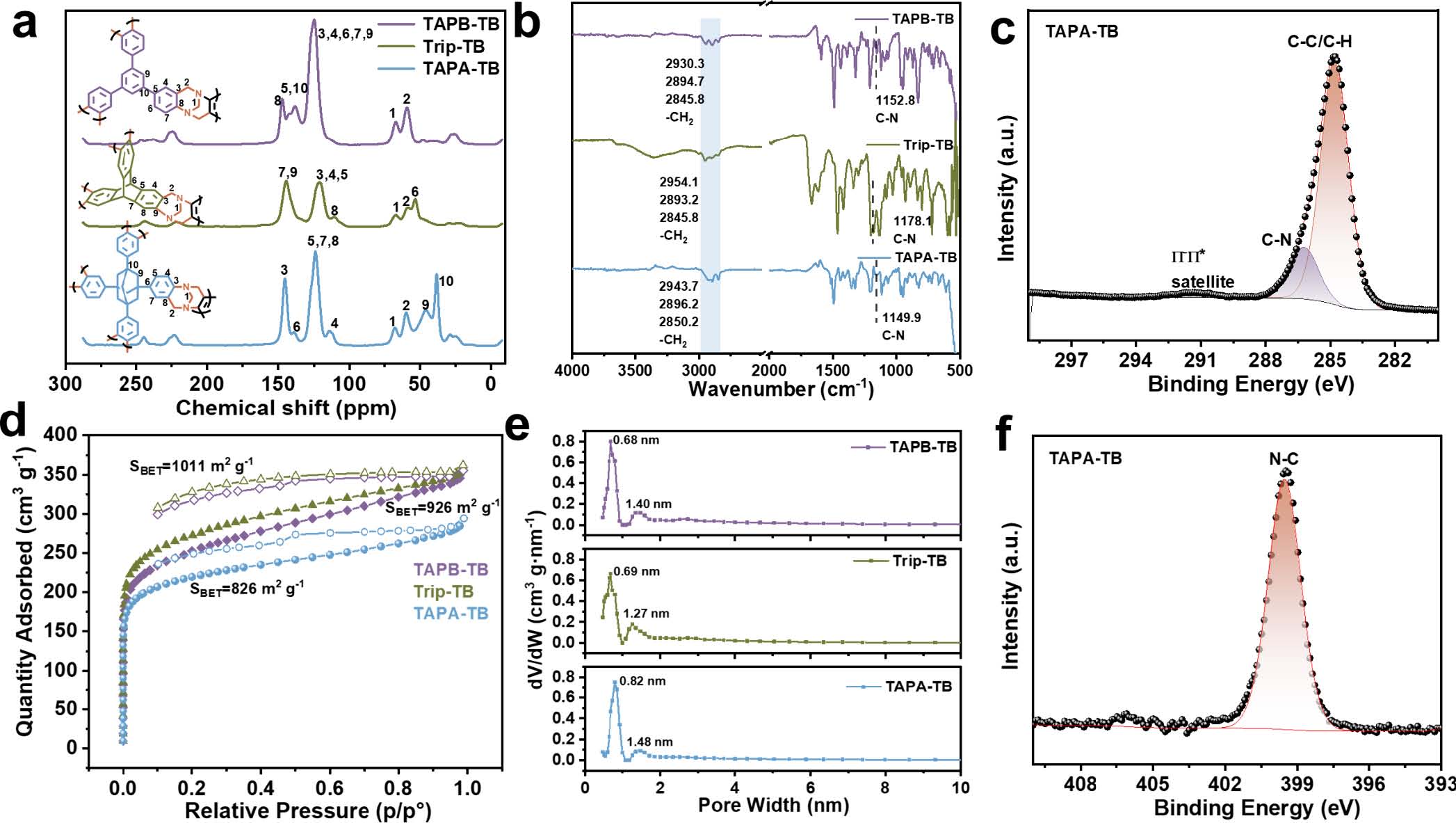

N₂吸附-脱附测试显示Trip-TB的BET比表面积为1011 m²/g，TAPB-TB为926 m²/g，TAPA-TB为826 m²/g；三种材料均呈现典型I型等温线，证实微孔结构，微孔为快速物理吸附提供通道。

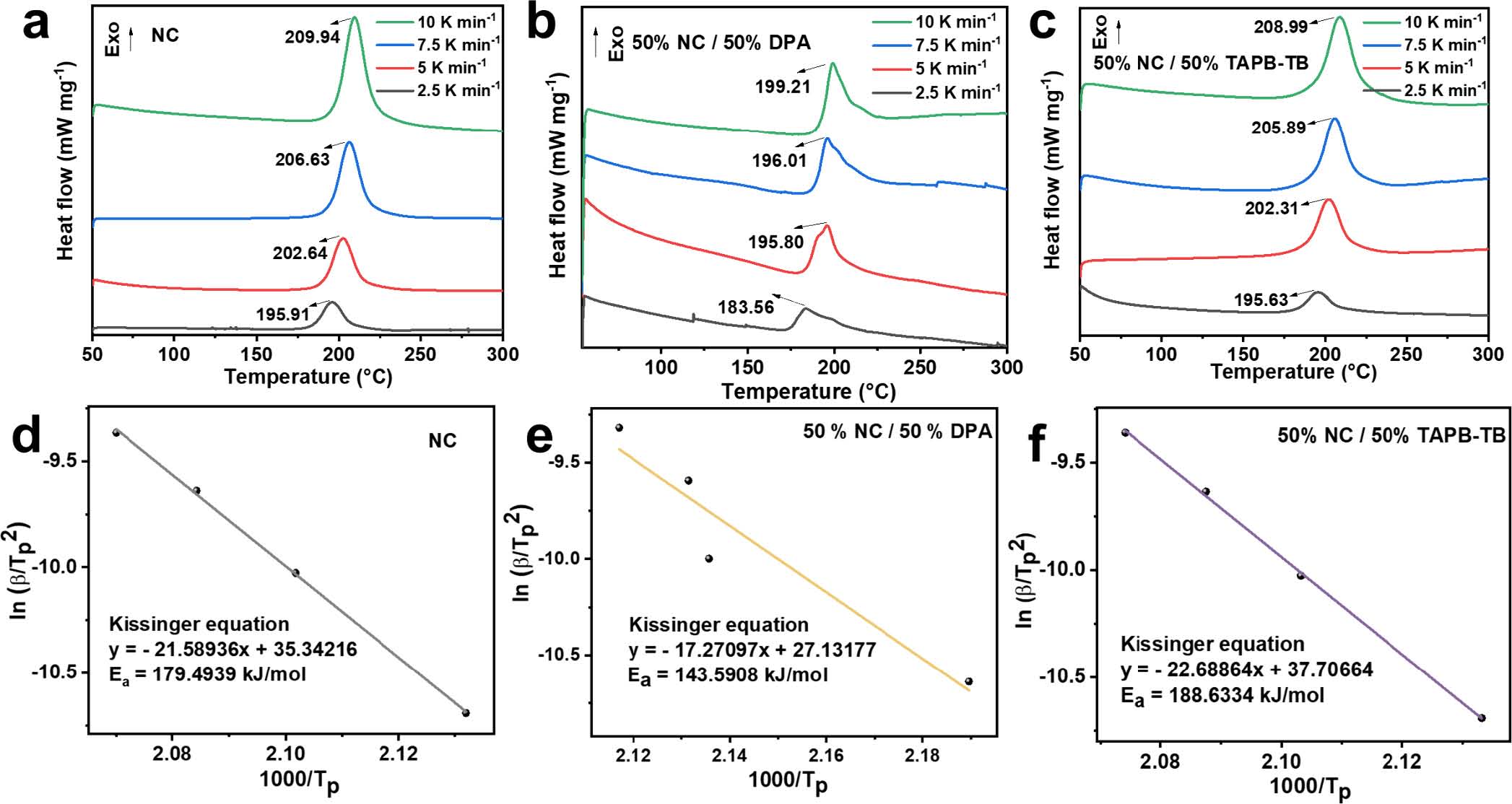

2. 热稳定性测试：
TGA分析表明TB-MOPs具有优异热稳定性，满足含能材料应用中的高温环境要求。
3. 化学吸附表征：
通过XPS等手段证实TB单元中叔氮位点与NOx发生化学键合，形成稳定的化学吸附产物，区别于传统DPA生成致癌亚硝胺的副反应路径。

机理分析

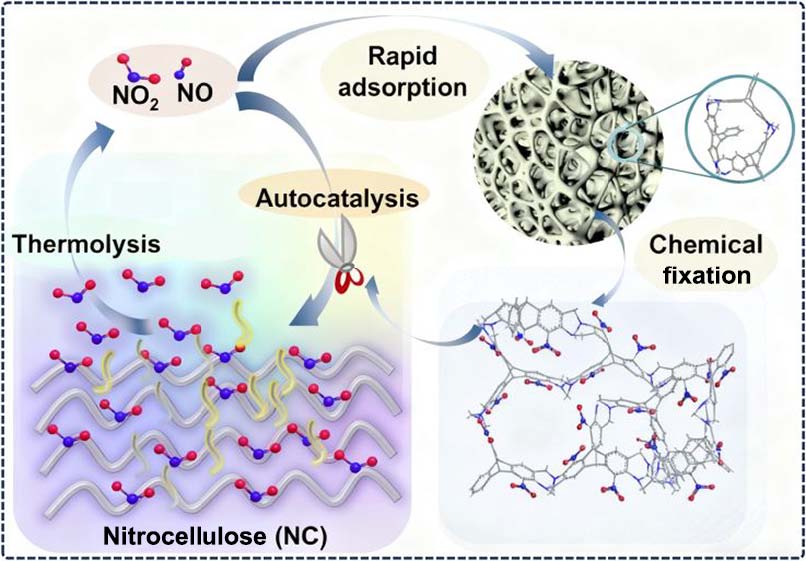

1. 物理-化学协同吸附机理：
微孔结构提供快速物理吸附位点，TB叔氮位点实现NOx化学固定，两者协同实现高效持续捕获。
2. 共轭阻断与供电子效应：
脂肪族C-H核心（三蝶烯、四苯基金刚烷）阻断苯环间共轭，同时向苯环供电子，增强苯环对NOx的亲和力，促进持续吸附；相比之下，全芳香族TAPB-TB因共轭效应导致吸附性能下降。
3. 理论计算辅助：
DFT计算进一步阐明脂肪族核心的电子供体效应及其对NOx吸附能的贡献，验证了物理限域与化学吸附的协同增强机制。

总结
1. 本文提出基于Tröger碱的三维非共轭微孔有机聚合物设计策略，通过脂肪族刚性非平面骨架与TB单元的整合，实现物理限域与化学吸附的协同增效。
2. Trip-TB和TAPA-TB展现出优异的NOx吸附容量，在实际NC体系中仅需3 wt%即可显著抑制NOx释放并延长安定性指标，为含能材料安全存储提供了新型高效、环境友好的吸附剂方案。

文章标题：Three-Dimensional Nonconjugated Microporous Organic Polymers Based on Tröger’s Base: Integrating Physical Confinement and Chemisorption for Enhanced NOx Capture
作者：Huimin Chen, Xin Li, Wenjiang Li, Lihong Ran, Chenguang Li, Dabin Liu, and Binbin Wang
DOI：10.1021/acsami.6c12272
文章链接：https://doi.org/10.1021/acsami.6c12272

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

南京理工大学王彬彬老师团队在ACS AMI上发表文章，设计基于Tröger碱的三维非共轭微孔有机聚合物，利用脂肪族骨架阻断共轭并供电子，协同微孔物理吸附与叔氮化学吸附，仅3 wt%添加量即使硝化纤维素NOx释放降低70.2%，变色时间延长3.15倍。
