English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
最近更新MOF配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
含钴MOF材料
含镍MOF材料
含铈MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
DABCO DMOF材料
其他构型MOF材料
不同功能的MOF材料
MOF气体吸附和分离
MOF吸附和分离H2
MOF吸附和分离H2
MOF吸附分离CO2
MOF吸附和分离CH4
MOF吸附其他气体
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
其他C4-C10烃类分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
TpPa-1类似COF
TpBD类似COF
TpTP类似COF
其他Tp类COF
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
杂多酸POMs
RAFT试剂
离子液体
介孔材料
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
医药中间体
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 磷酸质子化单晶COF-300用于200度以上无水质子传导
磷酸质子化单晶COF-300用于200度以上无水质子传导
摘要
东北师范大学孙春义、王新龙、苏忠民团队在
Angew. Chem. Int. Ed. 2026, e5051663
报道一种无溶剂熔融后合成修饰PSM策略,对COF‑300单晶开展膦酸酯共价功能化。
1)该方法实现单晶到单晶转变,同步将亚胺键还原为胺键并构建C‑P共价键,完整保留晶体长程有序结构;单晶X射线衍射证实框架内部形成连续N‑H···O═P氢键网络。
2)得到COF‑300‑DMP、COF‑300‑DEP两种功能化单晶,无水条件下沿晶体c轴展现高温质子传导,COF‑300‑DMP在210 °C电导率可达8.91×10⁻³ S·cm⁻¹,COF‑300‑DEP在230 °C达到5.65×10⁻³ S·cm⁻¹。
3)材料活化能仅0.196‑0.229 eV,质子输运遵循Grotthuss跳跃机理。该工作发展了普适的COF单晶功能化手段,为极端工况质子传导材料提供原子级设计范式。
研究背景
1. 行业难题:
质子交换膜燃料电池需在150 °C以上稳定工作的高化学稳定性质子传导材料。磷酸掺杂PBI膜可实现无水传导,但物理吸附磷酸易浸出挥发,造成膜溶胀、力学下降、电极腐蚀,制约商业化应用。
2. 现有方案:
1)研究人员通过物理包载质子载体、原位合成功能化COF、溶液相后合成修饰,将磺酸、膦酸、唑类基团引入COF孔道构筑质子传导通路,但大多基于多晶样品,晶体损伤不可避免。
2)溶液体系PSM会被溶剂占据孔道阻碍反应物扩散,很难维持单晶完整性,绝大多数COF无水质子传导测试温度局限于170 °C以内。
3. 本文创新:
1)采用无溶剂熔融相后合成修饰,直接使用熔融膦酸酯试剂处理COF‑300单晶,达成单晶‑单晶转化,不破坏结晶完整性。
2)同步完成亚胺还原与C‑P共价键接枝,共价锚定膦酸酯基团,依靠单晶衍射直接观测连续N‑H···O═P氢键网络,建立原子尺度结构‑质子性能关联。
3)实现200 °C以上高温无水质子传导,获得低活化能Grotthuss传导行为,填补高温单晶质子传导实验空缺。
实验部分
1. COF‑300单晶制备:
参照已报道方法合成COF‑300单晶,晶体呈四方锥形貌,尺寸约150 μm,高分辨单晶XRD证明结晶质量优异,作为后续单晶‑单晶转化的母体材料。
2. 无溶剂熔融磷酸酯后修饰COF‑300:

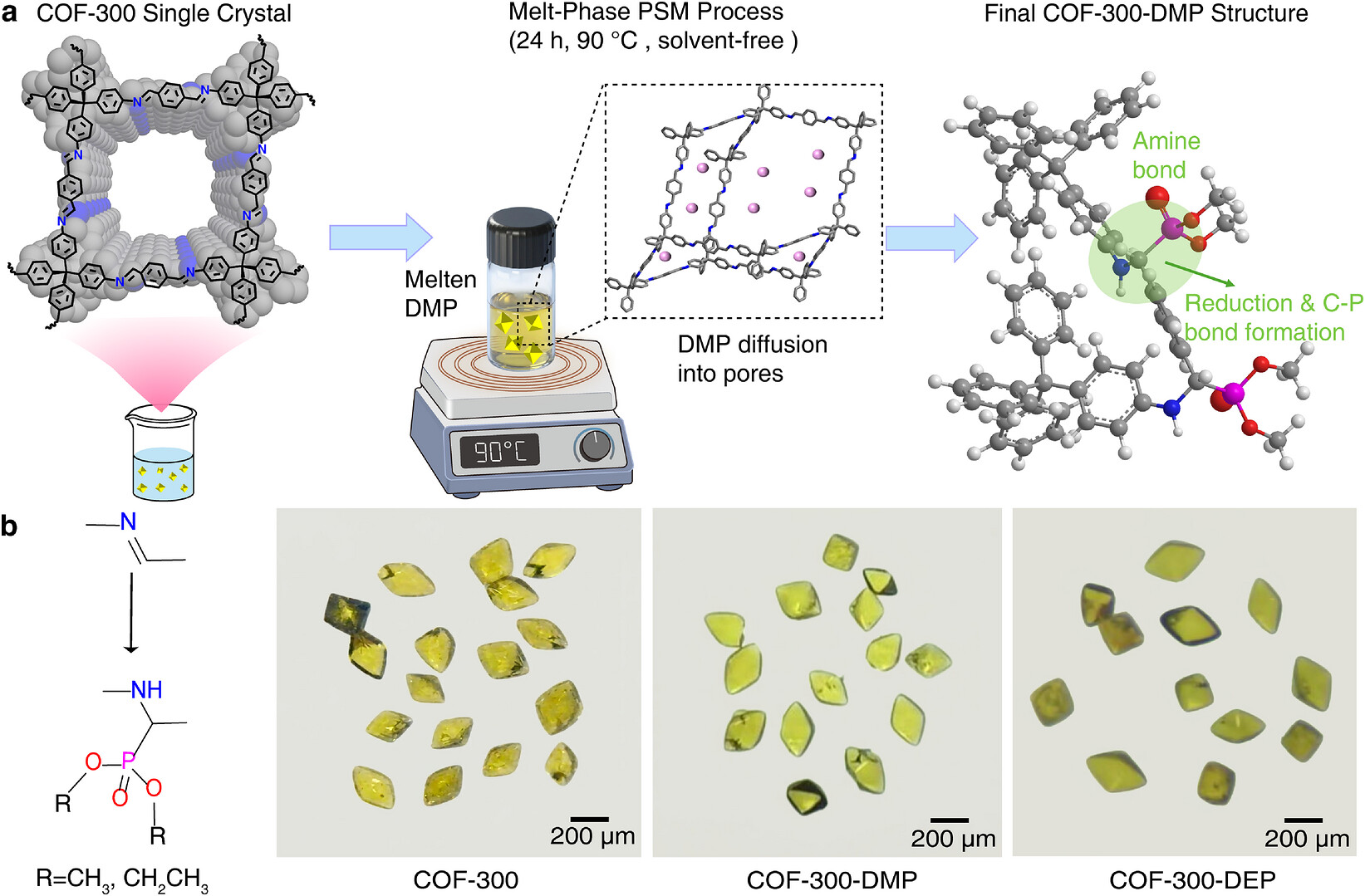

将COF‑300单晶直接浸没于熔融的亚磷酸二甲酯DMP或亚磷酸二乙酯DEP,90 ℃恒温反应24 h;反应结束晶体形貌完好,得到两种膦酸酯修饰三维COF单晶,实现单晶到单晶转变。
3
. 热稳定性测试:
开展变温PXRD、变温FT‑IR测试,考察高温下晶体骨架与N‑H···O═P氢键网络稳定性;结合热重测试确认材料热分解温度,明确质子传导工作温度窗口。
实验小结:
无溶剂熔融PSM可以在不破坏COF单晶前提下完成共价膦酸酯接枝;变温表征证实氢键网络在200 ℃下维持完整,材料性能远优于多数报道无水单晶质子导体。
分析测试
1. 结构表征:
1) PXRD粉末衍射:修饰产物保持清晰衍射峰,酸碱浸泡后结晶性保留,证明化学稳定性提升。

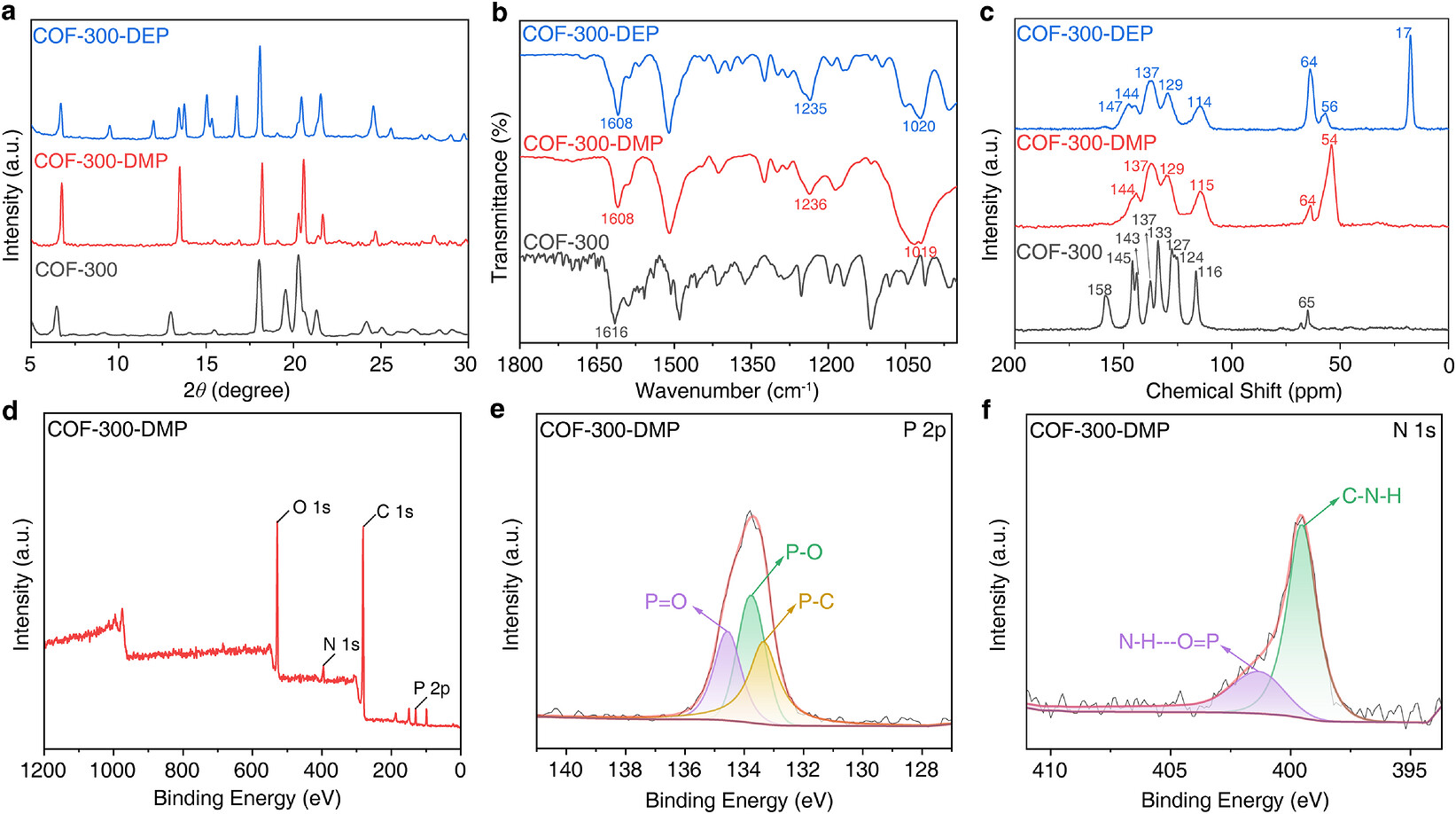

2) FT‑IR红外:1616 cm⁻¹亚胺特征峰消失,出现1608 cm⁻¹(C‑N‑H)、1236 cm⁻¹(P═O)、1020 cm⁻¹(P‑O‑C)新峰,无2400 cm⁻¹附近P‑H振动,佐证C‑P共价键生成。
3) 4. 固体核磁:COF‑300‑DMP在54 ppm出现胺碳与P‑OCH₃碳信号;DEP衍生物残留少量亚胺信号,转化率约93%;³¹P、¹H固态核磁进一步证实膦酸酯共价锚定。
2. XPS与ICP‑OES:
1) XPS P 2p分峰得到133.3 eV(C‑P)、133.8 eV(P‑O)、134.5 eV(P═O);N 1s在399.7 eV为胺氮,401.6 eV归属于参与氢键的N;
2) ICP测得COF‑300‑DMP磷含量7.91%(本体转化率98.1%),COF‑300‑DEP磷含量6.98%(本体转化率89.8%)。
3. 质子传导阻抗测试:

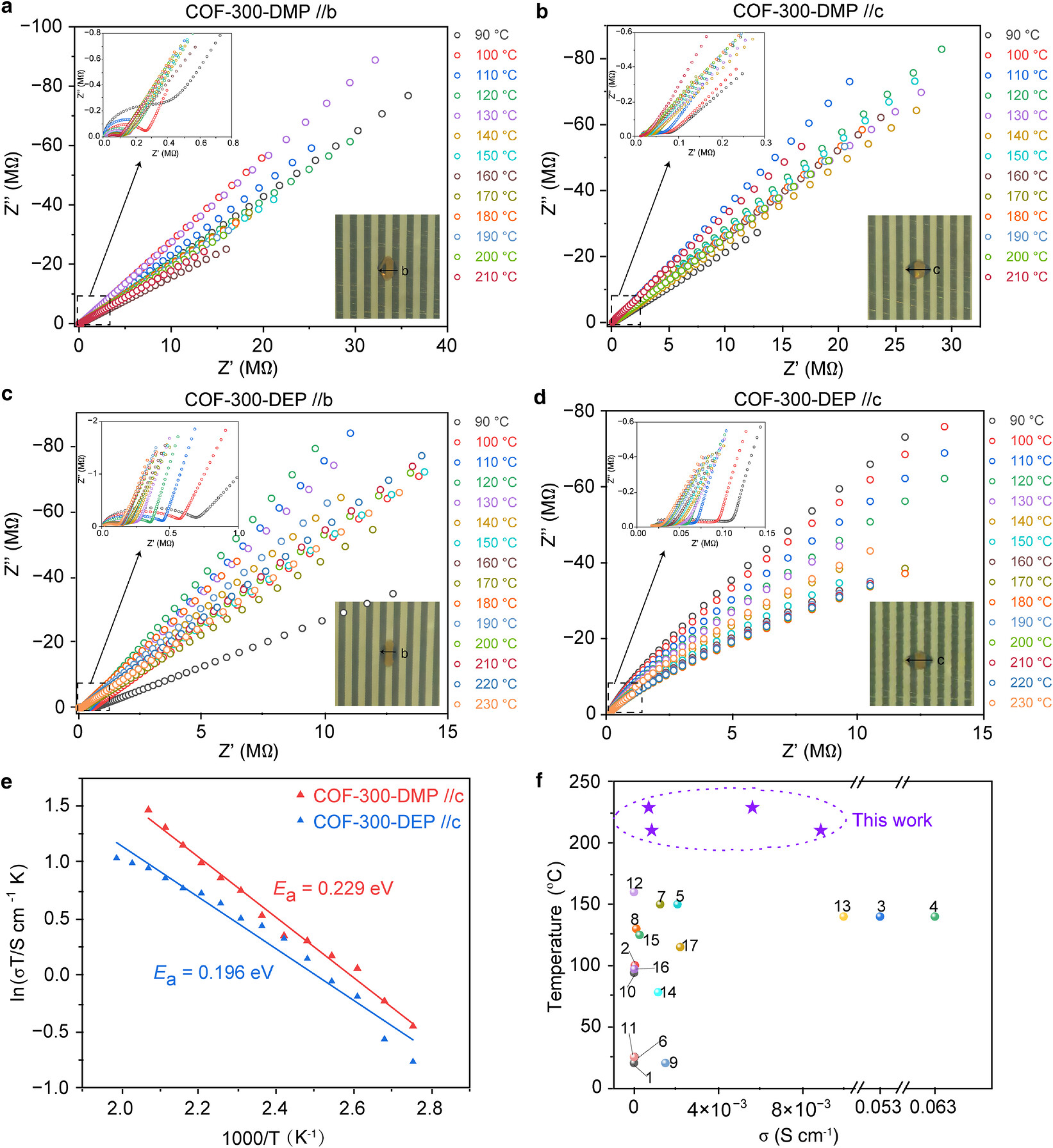

无水条件沿c轴,COF‑300‑DMP 210 °C σ=8.91×10⁻³ S·cm⁻¹,Eₐ=0.229 eV;COF‑300‑DEP 230 °C σ=5.65×10⁻³ S·cm⁻¹,Eₐ=0.196 eV;b轴电导率低一个数量级,体现明显各向异性。
4. 变温表征:
1) VT‑PXRD证明200 °C下晶体骨架无坍塌相变;
2) VT‑FTIR中3340 cm⁻¹ N‑H伸缩与P═O峰稳定,氢键网络高温可维持;
3) 热重显示DMP衍生物分解起始250 °C,DEP衍生物分解起始290 °C。
机理分析
1. 质子传导路径:

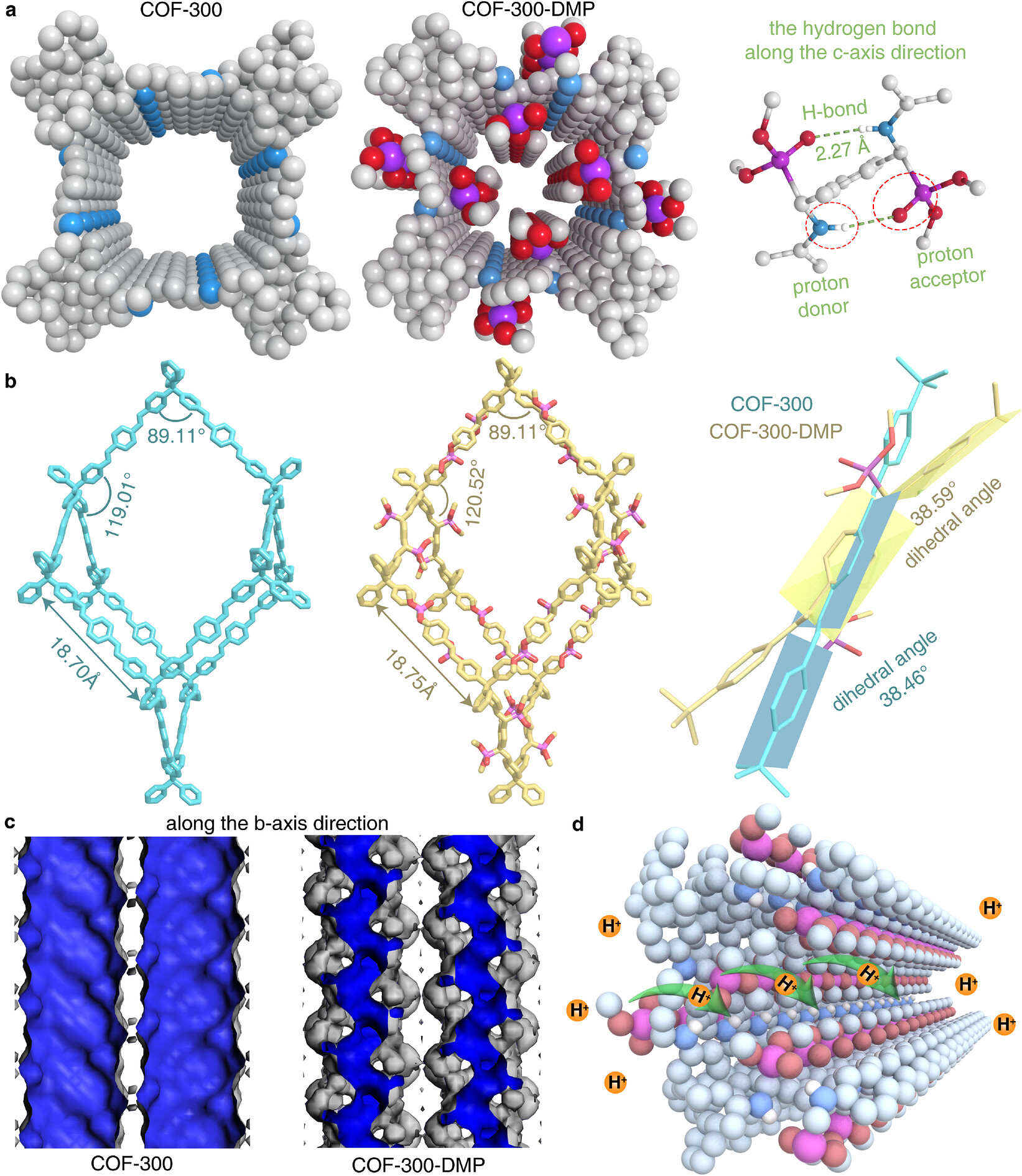

共价接枝膦酸酯基团构建有序连续N‑H···O═P氢键网络;胺基N‑H键发生极化,高温热扰动促使N‑H异裂释放质子;质子沿着氢键网络在胺N与膦酸酯P═O氧之间完成跳跃输运,属于Grotthuss机理,对应0.196‑0.229 eV低活化能。
2. 烷基链动态辅助效应:
膦酸酯上柔性烷基链热运动提升P═O基团取向流动性,促进氢键桥动态生成与断裂,在不破坏晶体骨架前提下加速质子长程迁移。
3. 性能‑热稳定性关联:
电导率随温度升高而提升,直至接近材料热分解温度;超过峰值温度后局部基团分解破坏氢键传导通路,电导率下降;证明该体系高温质子传导完全依赖膦酸酯基团化学完整性与分子动态行为。
总结
1. 本工作制备两种共价膦酸酯修饰三维COF单晶,依靠无溶剂熔融后合成修饰实现单晶‑单晶转变。
2. N‑H···O═P氢键网络作为本征质子传导通路。两种功能化单晶沿c轴实现200 °C以上优异无水质子传导,活化能较低,明确Grotthuss跳跃输运机制。
文章标题:
Single‑Crystal Covalent Organic Frameworks for Anhydrous Proton Conduction Above 200°C
文章作者:
Aiping Yao, Linlin Huo, Chunyi Sun, Chao Qin, Kuizhan Shao, Hongying Zang, Xinlong Wang, Zhongmin Su
DOI:
10.1002/anie.5051663
文章链接:
https://onlinelibrary.wiley.com/doi/10.1002/anie.5051663
本文为科研用户原创分享,用于学术宣传交流,具体细节请查阅原文。如有错误、侵权,请联系修改删除,未经允许不得复制转载。
东北师范大学孙春义、王新龙、苏忠民团队在Angew报道了无溶剂熔融相后合成修饰策略,实现COF‑300单晶到单晶转化,共价接枝膦酸酯构筑有序氢键网络。所得单晶实现200 °C以上高性能无水质子传导,遵循Grotthuss跳跃机理
购销咨询
技术咨询
选择分类
