摘要：告别单一表征误区，建立MOF稳定性完整评价体系
MOF材料现有已报道结构超30000~35000种，但长久以来，MOF稳定性评价存在严重短板：绝大多数研究仅依靠1~2种表征手段下结论，数据缺乏横向对比性，严重拖慢高性能稳定MOF的定向设计与工业化落地。

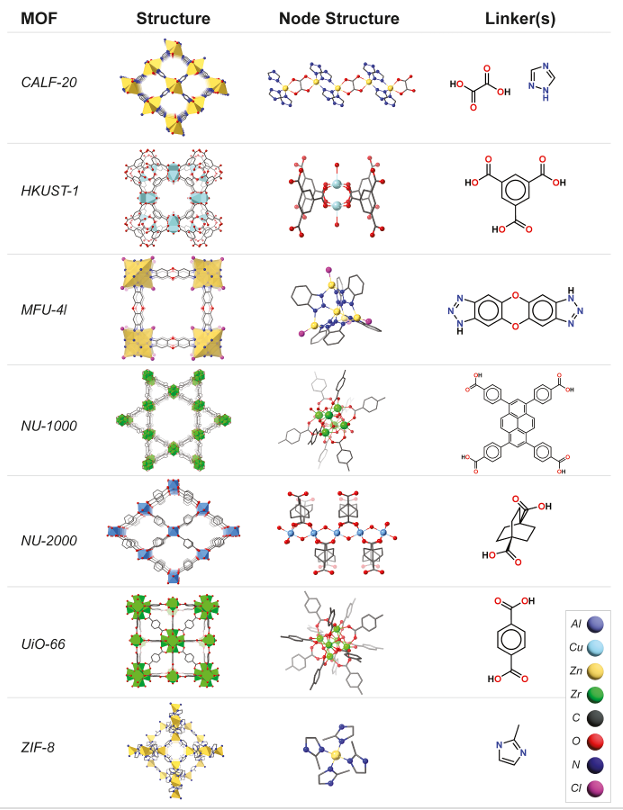

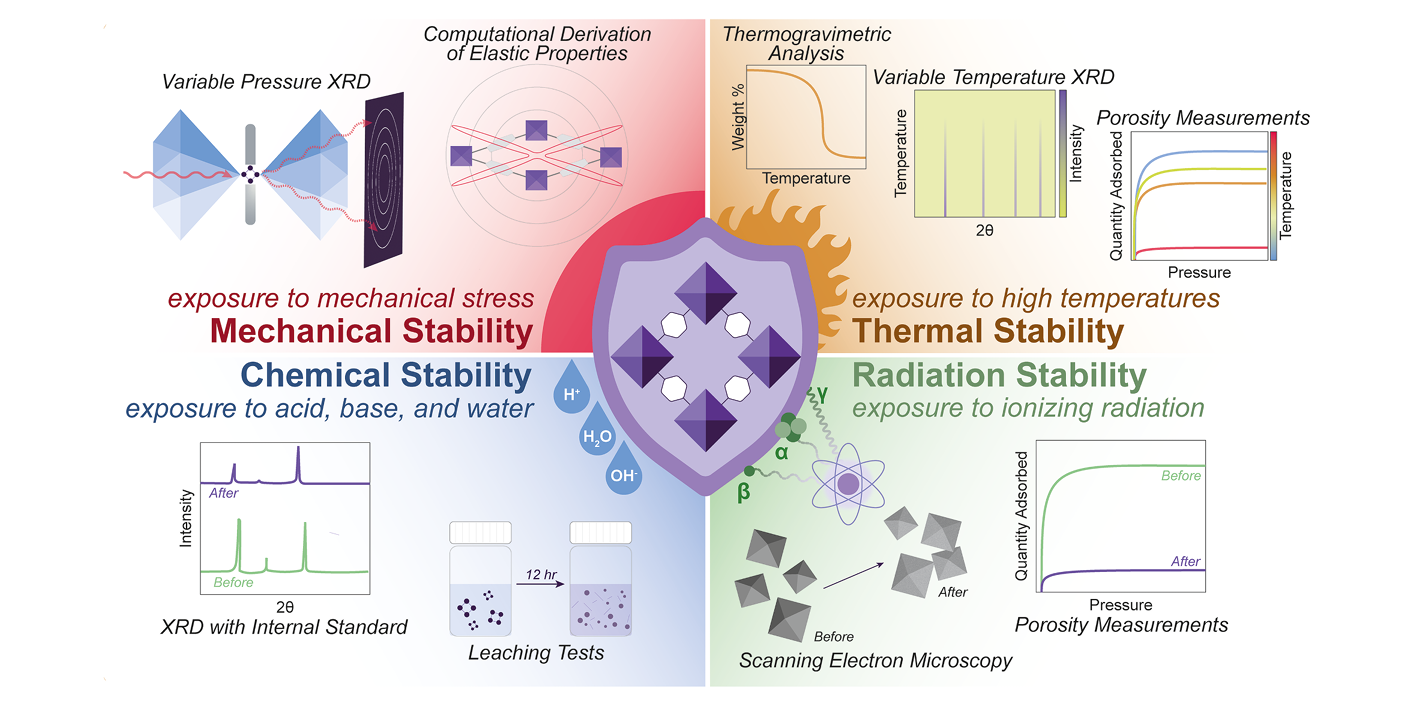

本篇Chem教程式综述系统性解决该行业痛点，将MOF稳定性划分为热稳定性、化学稳定性、机械稳定性、辐射稳定性四大核心类别，针对每一类稳定性搭建多技术互补的标准化表征流程，以CALF-20、HKUST-1、UiO-66、ZIF-8等7种经典MOF开展完整对照实验，给出可直接复用的测试方案。

现有MOF稳定性表征的普遍片面性
1. 单一表征以偏概全
热稳定性仅靠氮气氛围TGA分解温度下定论、化学稳定性只看XRD峰形是否完整、机械性能仅靠压片后肉眼观察粉末状态，忽略孔隙坍塌、无定形化、金属溶出等隐性损伤。
1) 实例：ZIF-8的氮气TGA分解温度约550℃看似耐高温，但空气环境分解温度仅350℃；
2) 即便VT-XRD显示500℃仍保有结晶峰，400℃热处理后氮气吸附比表面积直接损失15%，450℃完全失去孔道结构，单一手段会严重高估材料耐热上限。
2. 测试条件无统一规范，数据无法横向对比
化学稳定性测试pH、浸泡时长、溶剂后处理方式五花八门；机械高压实验选用的传压介质可渗入MOF孔道干扰压缩性能；辐射实验剂量率、辐照时长分急性/慢性两类，仅做单一剂量测试会完全误判耐辐照能力。
1) 例如NU-2000在液态水中孔隙大幅崩塌，但水蒸气循环下比表面积几乎不变，液/气相水环境降解机制完全不同，混用测试条件会得出完全相反结论。
3. 缺少统一量化指标，定性描述模糊
大量文献仅用“耐水”“耐酸碱”“耐高温”等模糊词汇，未标注具体工况（如pH 3浸泡12 h、空气400℃热处理）；结晶度、比表面积保留率、金属溶出浓度无标准化计算公式，无法定量区分材料稳定性强弱。

四大类MOF稳定性：标准化多手段表征方案+实测案例
一、热稳定性：TGA+变温XRD+热循环吸附三联表征
热稳定性是MOF报道最频繁、误判最多的性能，综述明确：TGA分解温度≠材料可用温度，结晶性与孔隙保留率才是工业应用核心指标，三步测试缺一不可。
1. 第一步：双通道TGA预筛查
1) 同步测试氮气、空气两种载气下的热重曲线：惰性氮气会显著抬高分解温度，空气氛围更贴合绝大多数工业工况。以MFU-4l、ZIF-8为例，两种气氛下分解温度差值接近200℃，仅测氮气TGA会严重失真。

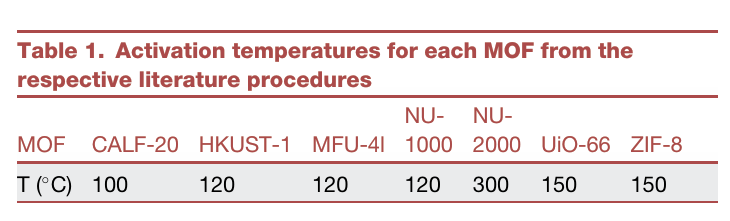

2) TGA额外作用：60~200℃失重峰对应残留溶剂，指导样品活化温度；可定量UiO-66等缺陷型MOF的配体缺失缺陷浓度。
2. 第二步：原位变温粉末XRD（VT-PXRD）追踪结晶完整性
1) 样品装入石英毛细管，25~500℃每25℃采集图谱，每段温度恒温12 min达到热平衡；无原位设备可采用离线加热+硅内标定量结晶度。
2) 局限警示：XRD仅检测结晶相，高温产生的无定形坍塌区域无法被识别，必须搭配吸附实验佐证。
实例：ZIF-8在500℃ VT-XRD仍有衍射峰，但孔隙已近乎完全消失，就是典型的XRD“假性稳定”。
3. 第三步：梯度升温热循环氮气吸附（77 K）
以50℃为梯度逐步升温活化，每一档温度测试N₂吸附等温线，计算BET比表面积保留率，直观量化孔道坍塌程度。
实例：对比7种MOF热稳定性
1) MFU-4l热稳定性最优，100~450℃区间BET面积几乎无衰减；
2) ZIF-8 400℃比表面积仅剩初始85%，450℃孔隙完全消失，真实使用上限仅350℃。

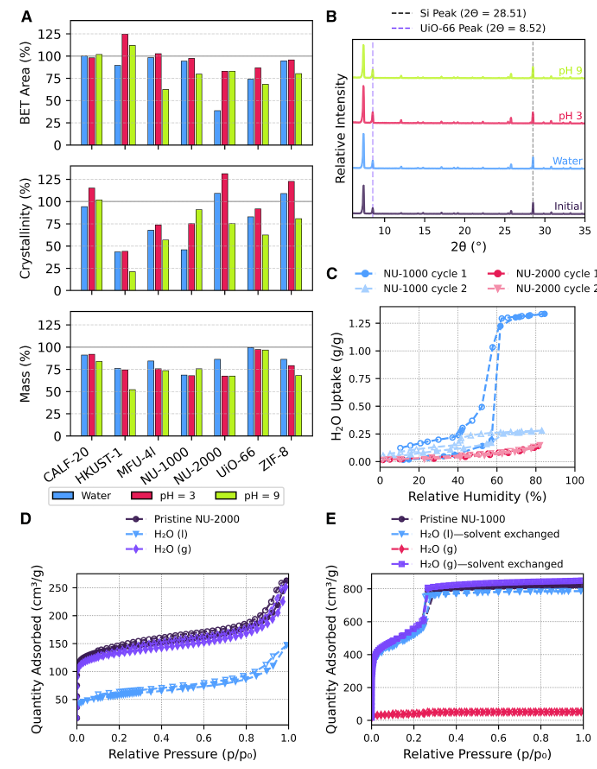

二、化学稳定性：浸泡实验+ICP金属溶出+硅标定量XRD+气/液相水对照
化学稳定性高度依赖应用环境，综述摒弃“耐酸碱”笼统说法，要求完整标注工况（pH3/pH9/去离子水浸泡12 h），同时区分液相浸泡、水蒸气循环两类水环境，四大评价维度：质量保留、结晶度保留、孔隙保留、金属离子溶出。
1. 标准化液相测试流程
1) 取100 mg活化MOF置于无金属离心管，加入对应水溶液振荡12 h；离心后取上清液经滤膜过滤，通过ICP-OES定量溶出金属浓度，判断金属-配体键是否水解。
2) 洗涤关键操作：水洗后丙酮溶剂交换过夜，直接高温烘干会因毛细作用力造成孔道坍塌，混淆“水解破坏”与“干燥结构坍塌”两种损伤。
3) 实例：NU-1000直接烘干水浸泡样品孔隙完全消失，丙酮置换后孔隙完全恢复，证明损伤仅来自毛细力而非化学降解。
2. 硅内标法定量结晶度
1) 等量样品与硅粉混合测试PXRD，通过MOF特征峰与Si（2θ=28.51°）峰强度比值计算结晶保留系数C=R处理后/R原始，消除样品装填、仪器波动干扰。
实例：UiO-66实测在pH3结晶保留91.8%、纯水82.9%、pH9仅62.5%；ICP无Zr离子检出，证明降解机制为孔道坍塌，而非金属配体键水解。
3. 液相、水蒸气稳定性分开评估
液相测试结论不能直接套用至气体分离、烟气捕获等气相应用场景。
实例：NU-2000液相水测试后BET从530降至210 m²/g，但水蒸气循环测试后稳定维持500 m²/g，源于其大体积脂肪配体带来的疏水性，水汽吸附量极低
4. 特殊案例：ZIF-8凝胶化假象
ZIF-8酸碱水浸泡后离心无法收集固体，形成凝胶状分散液；丙酮洗涤后重新析出固体，结晶度、BET数值看似稳定，但质量回收率仅68%~86%。
综述强调，除定量数据外必须记录实验定性现象，避免后处理溶剂掩盖材料降解真实情况。

三、机械稳定性：金刚石对顶砧高压XRD+成型压片后吸附表征
MOF工业化必须经过挤条、压片、造粒等成型工艺，机械稳定性决定材料成型后能否保留孔道结构，分为基础弹性参数测试、成型工艺模拟测试两套表征体系。

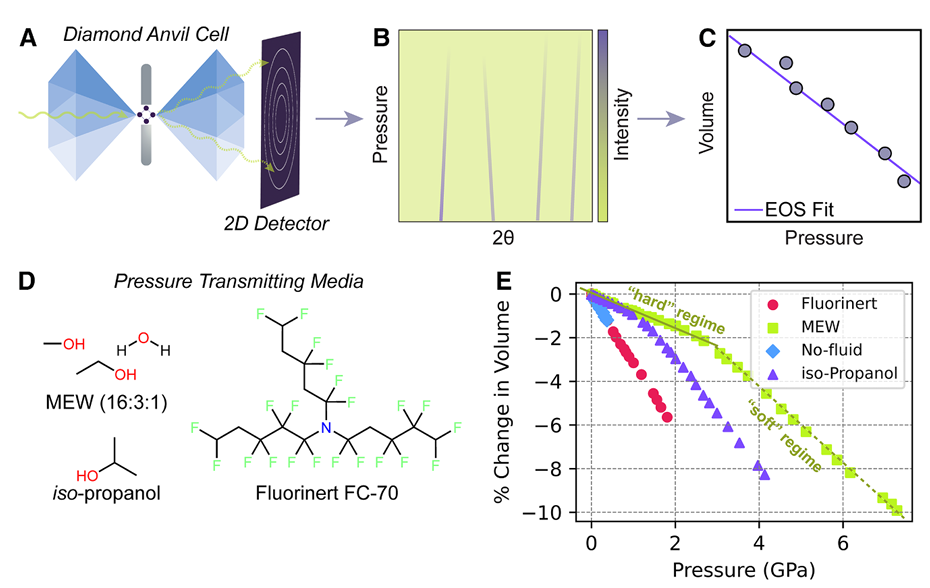

1. 高压原位变压XRD（DAC装置）测体积模量
核心用于量化MOF抗压缩能力，实验关键在于传压介质（PTM）选型，是最容易出错的环节：
- 小分子醇类（MEW、异丙醇）可渗入HKUST-1孔道，高压下出现“硬-软”两段压缩区间，模量数值失真；
- 全氟油Fluorinert分子尺寸大，无法进入微孔，能真实反映纯框架压缩性能，推荐作为微孔MOF标准传压介质。
测试数据拟合Birch-Murnaghan状态方程，得到体积模量，同时识别压力诱导的结构柔性、相变行为，适配气体分离门控、传感等柔性MOF场景。
2. 模拟成型压片对照实验（落地应用最直观指标）
以HKUST-1、UiO-66压片测试为例：1000 psi、10000 psi压力成型后拆解测试吸附与XRD。
- HKUST-1机械稳定性差：10000 psi压片后BET从1700降至890 m²/g，孔隙损失超50%；
- UiO-66高机械稳定：两种压力下比表面积稳定维持1080 m²/g，适合高压成型制备工业吸附剂。

四、辐射稳定性：适配核废料、放射性气体捕获场景，分α/β/γ三类辐照表征
辐射稳定性属于小众但刚需性能，面向核废料处理、放射性气体分离、闪烁传感等场景，不同射线穿透深度、损伤机制差异极大，表征方案完全区分：

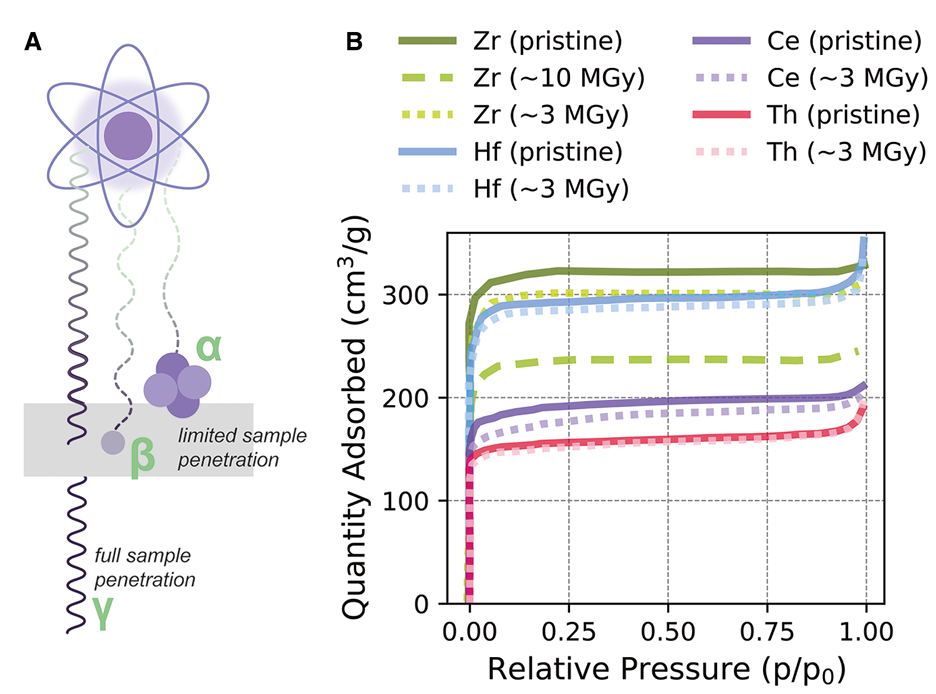

1. γ射线（穿透性最强，研究最充分）
分急性高剂量率、慢性低剂量率两组辐照，联合PXRD、N₂吸附、SEM、固体NMR综合评价：
实例：
1) UiO-66系列对照：急性辐照仅损失7%比表面积，长期慢性辐照孔隙损失达27%，SEM可见颗粒表面粗糙化；
2) 同构型M-UiO-66（Zr/Hf/Th/Ce）中Ce基MOF耐辐照最弱，BET下降10%，Hf、Th、Zr基仅损失3%。
3) NU-1000耐辐照性能优于UiO-66，高配体连接数、更低金属节点密度可减少辐照能量向配体传递，降低配位键断裂概率。
2. α射线（穿透极浅，样品用量极少）
样品需超薄铺膜（10 μm），无法完成氮气吸附，改用XRD半高宽（FWHM）、拉曼、红外光谱定性定量结晶损伤，通过峰宽增加幅度判断缺陷与无定形化程度。
3. β射线
目前领域标准化测试方案缺失，现有文献实验条件差异过大，综述指出该方向急需统一剂量、辐照环境、表征流程，方便不同材料横向对比。

实例：本综述选用经典Zr基UiO-66，完整展示四大稳定性全套表征数据，直观体现多手段联用的价值：
1. 热稳定：TGA、VT-XRD显示400℃内结晶完整，但热循环吸附证明400℃后孔隙大幅衰减，实际耐热上限400℃；
2. 化学稳定：酸碱水环境结晶保留62%~92%，无金属溶出，损伤仅来自孔道坍塌，适合中性/弱酸性水处理场景，高pH工况性能衰减明显；
3. 机械稳定：体积模量约20 GPa，高压压片后孔隙完全保留，可直接工业化成型；
4. 辐射稳定：急性γ辐照损伤微弱，长期慢性辐照孔隙显著流失，不适用于长期高放射环境。

标准化表征体系对MOF领域的长远价值
1. 实现跨文献、跨课题组数据横向对比
统一测试条件、量化公式、多仪器联用流程，消除实验变量干扰，构建标准化稳定性数据库，解决长久以来数据不可比的行业痛点。
2. 支撑机器学习、AI导向定向材料设计
当前热稳定性预测模型仅依靠单一TGA数据，误差极大；标准化多维度数据集可训练更精准预测模型，快速筛选耐高温、耐酸碱、耐辐照、高机械强度的目标MOF，减少海量试错合成。同时负向失效数据同样具备训练价值，要求科研工作者完整报道材料稳定性缺陷与极限工况。
3. 加速实验室材料工业化转化落地
全部表征方案贴合工业真实工况（高温烟气、酸碱废水、高压成型、核辐射环境），提前预判材料在生产、使用阶段的结构失效问题，缩短从实验室粉末到商用吸附剂、催化剂、核处理材料的研发周期。
4. 完善MOF通用写作规范
综述提出最低报道标准：全新MOF至少完整提供双通道TGA、VT-XRD、热循环吸附三套热稳定数据；面向水、酸碱环境应用的材料，补充ICP、硅标XRD、气/液相吸附对照；计划成型加工的材料增加高压或压片机械测试；核相关应用补充辐照稳定性全套表征。

MOF标准化的未来方向
1. 拓展多工况化学稳定标准化测试
目前基准测试仅覆盖纯水、pH3、pH9水溶液，后续需建立酸性气体（H₂S、SO₂）、氧化/还原氛围、有机溶剂、高湿度烟气等工业场景标准化浸泡、循环吸附方案。
2. 完善β射线、α射线辐射稳定统一测试流程
填补当前β辐照表征空白，建立小样品量下结晶度、缺陷定量统一计算方法，适配新型核分离MOF开发需求。
3. 缺陷、配体修饰对四大稳定性的定向调控机制研究
依托标准化表征方案，系统解析甲基疏水修饰、三氟乙酸封端、配体缺失缺陷等改性手段分别对热、化学、机械、辐照稳定性的调控规律，实现按需设计稳定型MOF。
4. 柔性MOF相变可逆性量化评价规范
针对门控分离、传感柔性框架，补充温度/压力循环下结构可逆性、孔隙恢复率的标准化测试指标。

文章标题：Defining stability in metal-organic frameworks through rigorous characterization
文章作者：Courtney S. Smoljan, Dawson A. Grimes, Owen J. Bailey, Manel A. Eddaoudi, Madeleine A. Gaidimas, Mohammad K. Shehab, Xiaoliang Wang, Haomiao Xie, Kent O. Kirlikovali, Randall Q. Snurr, Omar K. Farha
DOI：10.1016/j.chempr.2026.103164

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

Omar Farha组的Chem综述搭建MOF热、化学、机械、辐射四大稳定性标准化表征流程，指出仅靠单一仪器会严重误判材料极限工况性能。以7种经典MOF完成对照实验，配套量化计算方法，统一行业测试规范，支撑AI材料筛选，加速稳定型多孔框架从实验室走向工业应用。
