共价有机框架孔道微环境调控用于酶可控负载与释放

首页 > 行业动态 > 共价有机框架孔道微环境调控用于酶可控负载与释放

摘要
北德克萨斯州大学化学系马胜前教授团队发表于Small2026 的研究，构建拓扑统一、仅孔壁官能团差异化的 TPE 基亚胺 COF-4PE 系列载体，以木瓜蛋白酶为模型酶，系统研究孔道亲水 / 疏水微环境对酶负载、释放、酶活的调控规律；结果显示亲水杂环修饰 COF 载酶量最高，但释酶慢、酶活保留低；甲基疏水 COF 载酶量更低，释酶效率与活性保留更优。

研究背景
1. 行业现存核心问题
酶固定化多孔载体难以平衡载酶容量与可控释放：酶 - 载体作用力过强会阻碍释放、诱导蛋白构象失活；作用力偏弱则载酶量不足、酶易渗漏；现有研究较少涉及孔道亲疏水性的独立影响。
2. 现有主流解决方案
已有研究证实孔道极性、亲疏水性会改变蛋白吸附行为，也有团队通过修饰 COF 骨架优化固酶效果，但均未构建单一变量对照体系；木瓜蛋白酶是兼具亲水、疏水表面的理想模型酶，目前缺少完整覆盖负载、释放、酶活的系统性对照实验。
3. 本文创新改进思路

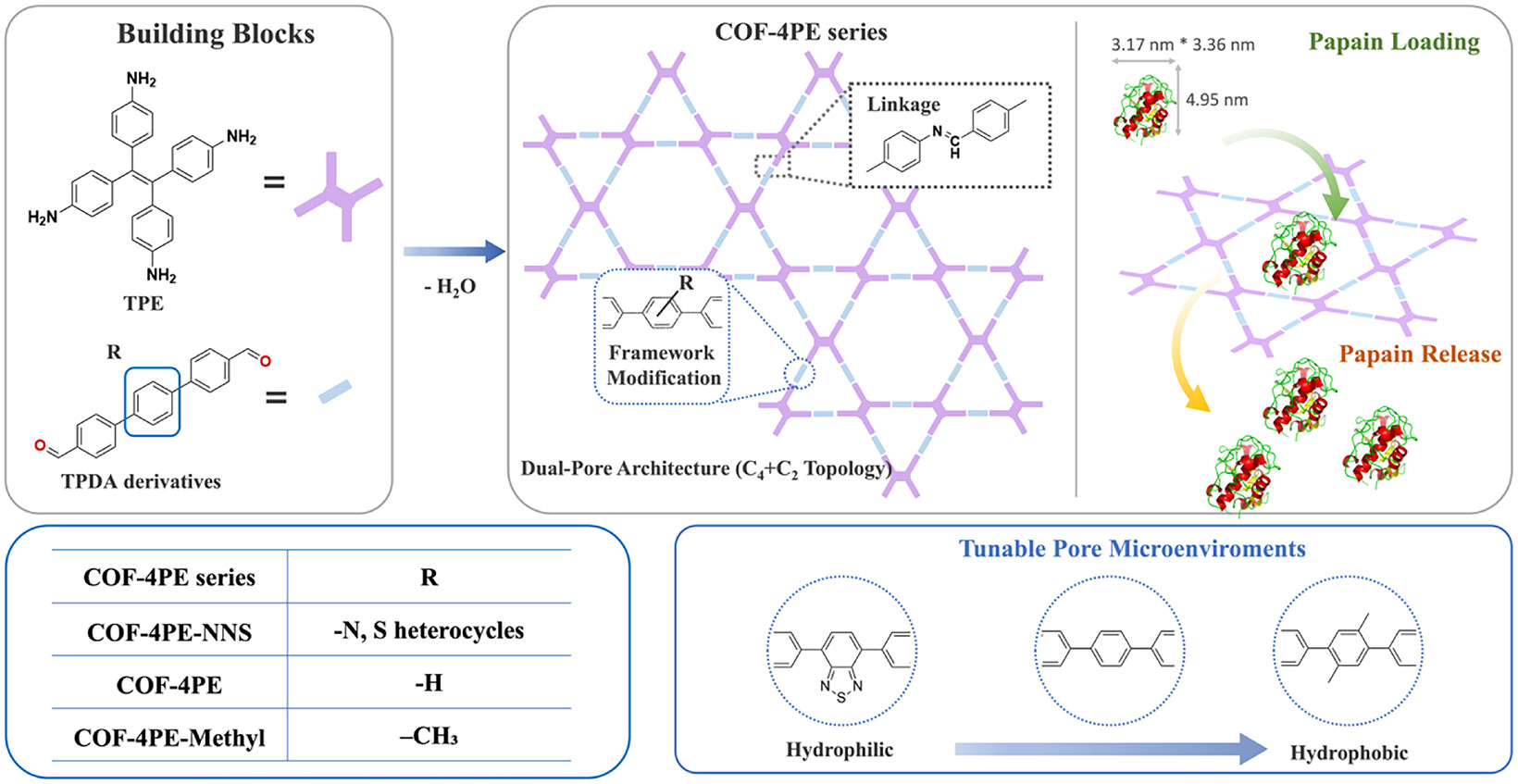

以 C4+C2 双孔 TPE 基 COF-4PE 为母骨架，仅替换二醛配体官能团，制备亲水 NNS、中等极性母体、疏水甲基三类拓扑、孔径一致的对照材料；单变量优化缓冲、温度、孵育时长等载释酶工艺；采用原位 FTIR 动态追踪吸附全过程，直接提供分子层面酶 - 框架相互作用证据，完整搭建微环境调控酶行为的理论模型。

实验部分
1. 系列 COF 合成与酶负载释放基础实验
TPE-NH₂分别与 - H、-CH₃、含 N/S 杂环二醛经席夫碱缩合制备 COF-4PE、COF-4PE-Methyl、COF-4PE-NNS；COF 与木瓜蛋白酶 4 ℃孵育 3 天，乙腈洗去表面游离酶得到复合样品；UV-Vis 定量载酶容量与释放酶总量，TNBSA 比色法（450 nm 吸光度）测定蛋白酶活性。

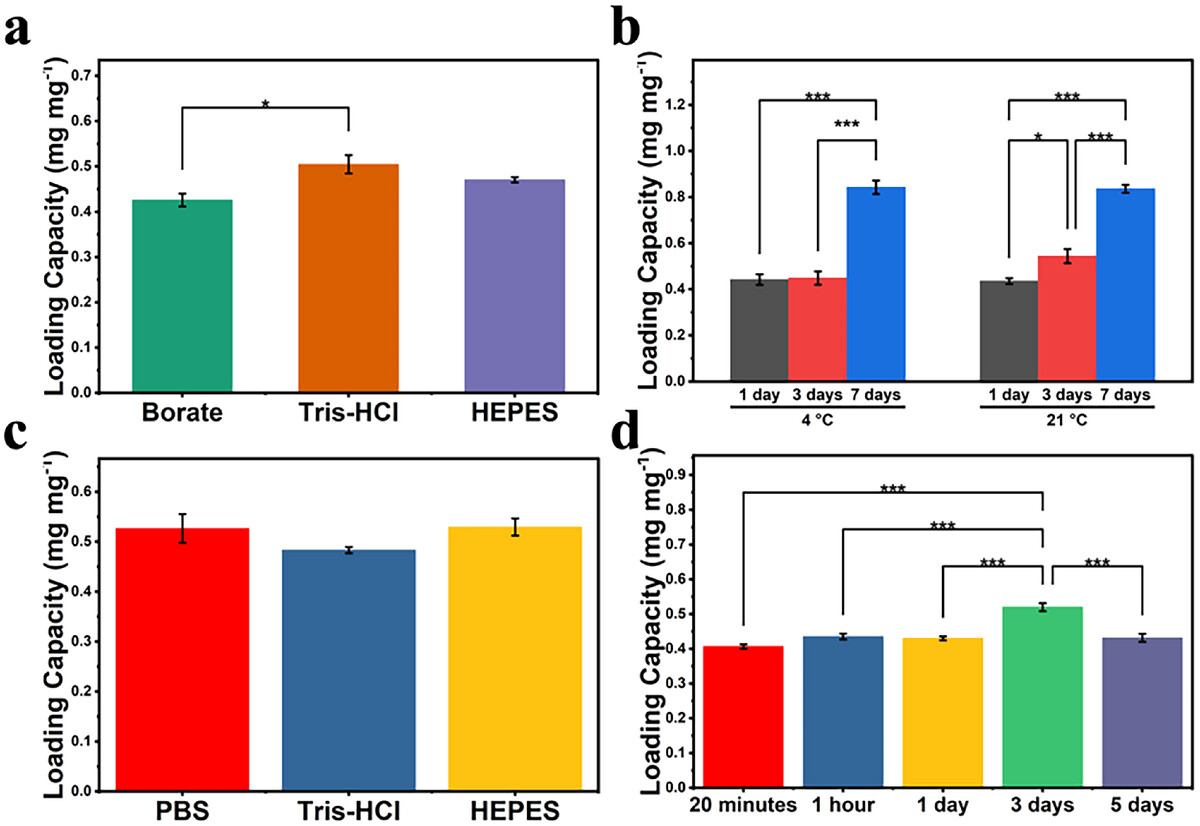

2. 载释酶工艺单变量对照实验
1) 缓冲体系：pH 8.5 硼酸盐 / Tris-HCl/HEPES 孵育 1 天，Tris-HCl 载酶容量最高（0.50 mg・mg⁻¹），PBS 释放率最优；
2) 温度：4 ℃、21 ℃孵育 1/3/7 天，7 天饱和载酶量均为 0.84 mg・mg⁻¹，低温孵育后酶活保留更高；

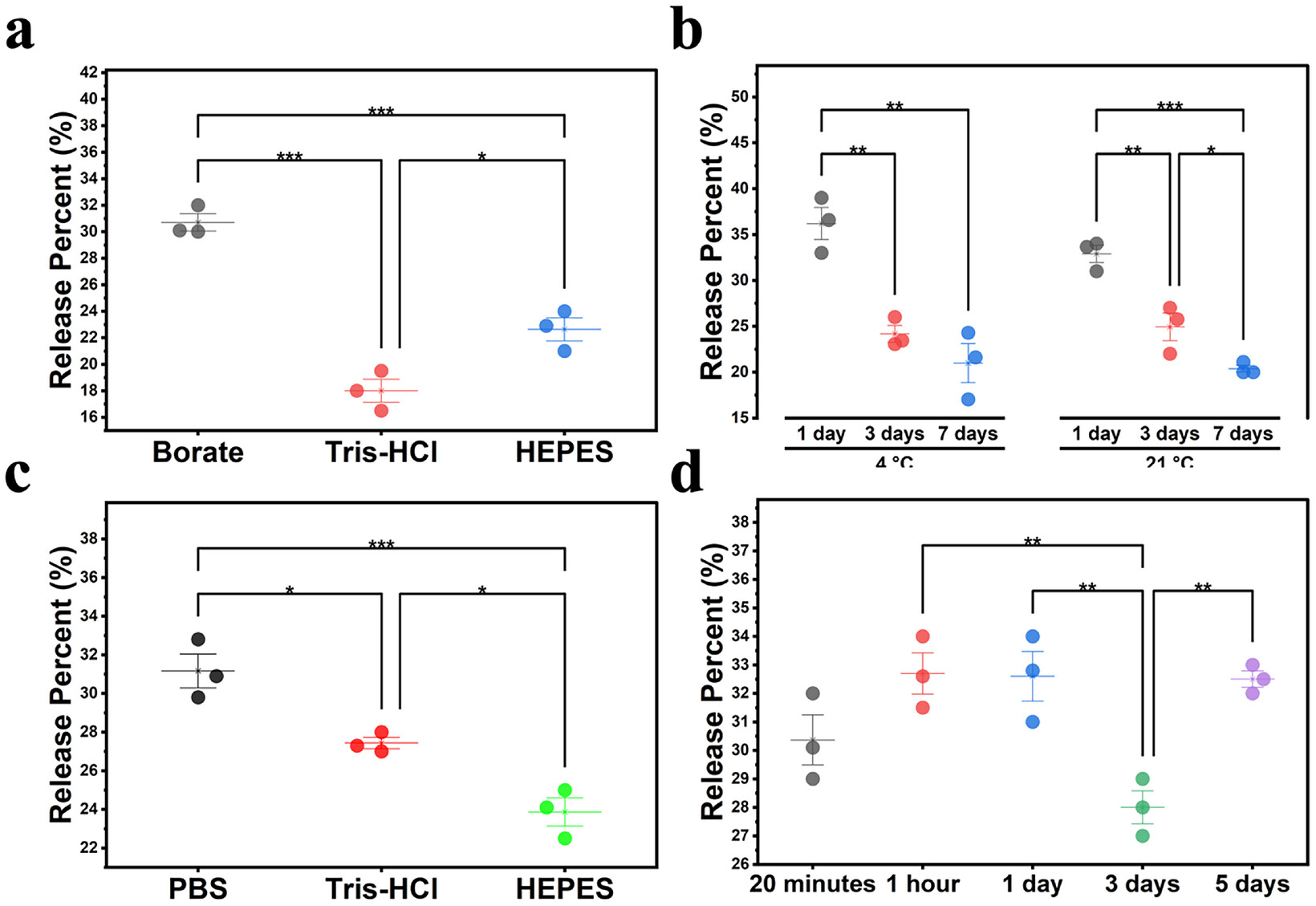

3) 释放缓冲：PBS、Tris-HCl、HEPES 解吸，PBS 释放比例 31.2% 最高，Tris/HEPES 缓冲更利于维持酶天然构象；
4) 孵育时长：20 min~5 天梯度实验，3 天达最大载酶量 0.51 mg・mg⁻¹，5 天因孔道拥挤载酶量回落至 0.43 mg・mg⁻¹。
3. 三类官能团 COF 平行性能对比实验
同等条件下载酶容量：COF-4PE-NNS（0.56 mg・mg⁻¹）> COF-4PE（0.51 mg・mg⁻¹）> COF-4PE-Methyl（0.43 mg・mg⁻¹）；释放率趋势完全相反：甲基 COF 34.0% > 母体 COF 26.2% > NNS 亲水 COF 25.6%；酶活保留：甲基 COF 77.3% > 母体 COF 74.8% > NNS 亲水 COF 67.0%。
4. 原位红外动态吸附追踪实验
实时采集纯木瓜蛋白酶、酶水溶液、COF - 酶共孵育不同时长的红外差谱，追踪丝氨酸侧链 C-O 伸缩峰、酰胺 I/II 带、芳香 C-H 变形峰位移，直观观测氢键随孵育时间的动态变化。

分析测试

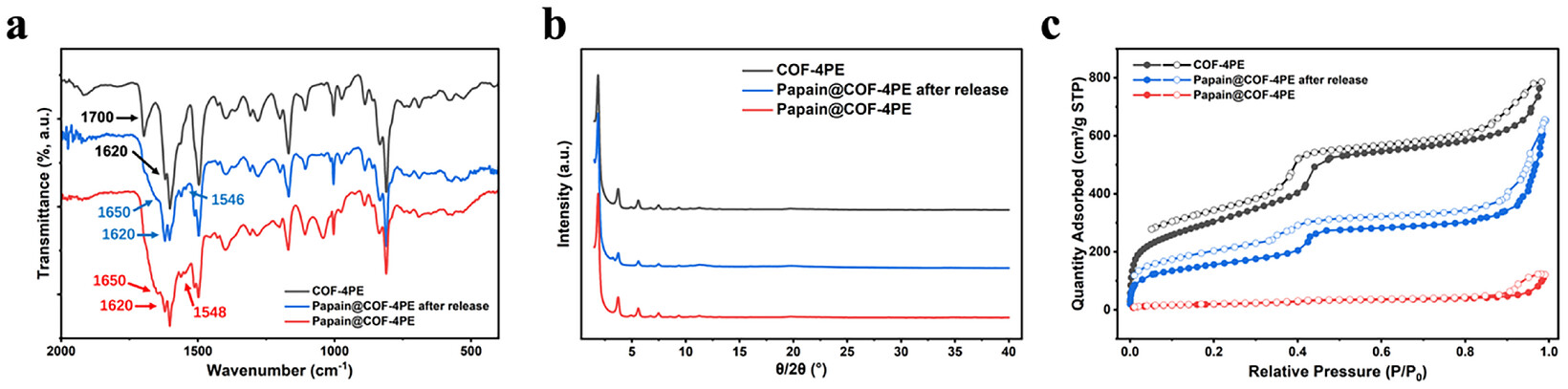

1. 吸附与孔隙
1) 原始 COF-4PE 为双孔结构，孔径 3.7 nm、1.3 nm，原始 BET 比表面积 1091 m²・g⁻¹；
2) 载酶后孔道填充，BET 降至 60 m²・g⁻¹；
3) 酶释放后孔道恢复，BET 回升至 457 m²・g⁻¹；
载酶前为 IV 型介孔等温线，载酶后曲线扁平化，证实木瓜蛋白酶限域于孔道内部；另外两种改性 COF 孔隙参数与母体基本一致。
2. 水接触角亲疏水性定量测试
COF-4PE-NNS 接触角 62.1°（高亲水），母体 COF-4PE 72.8°（中等极性），COF-4PE-Methyl 88.9°（强疏水），定量验证官能团精准调控孔道润湿性。

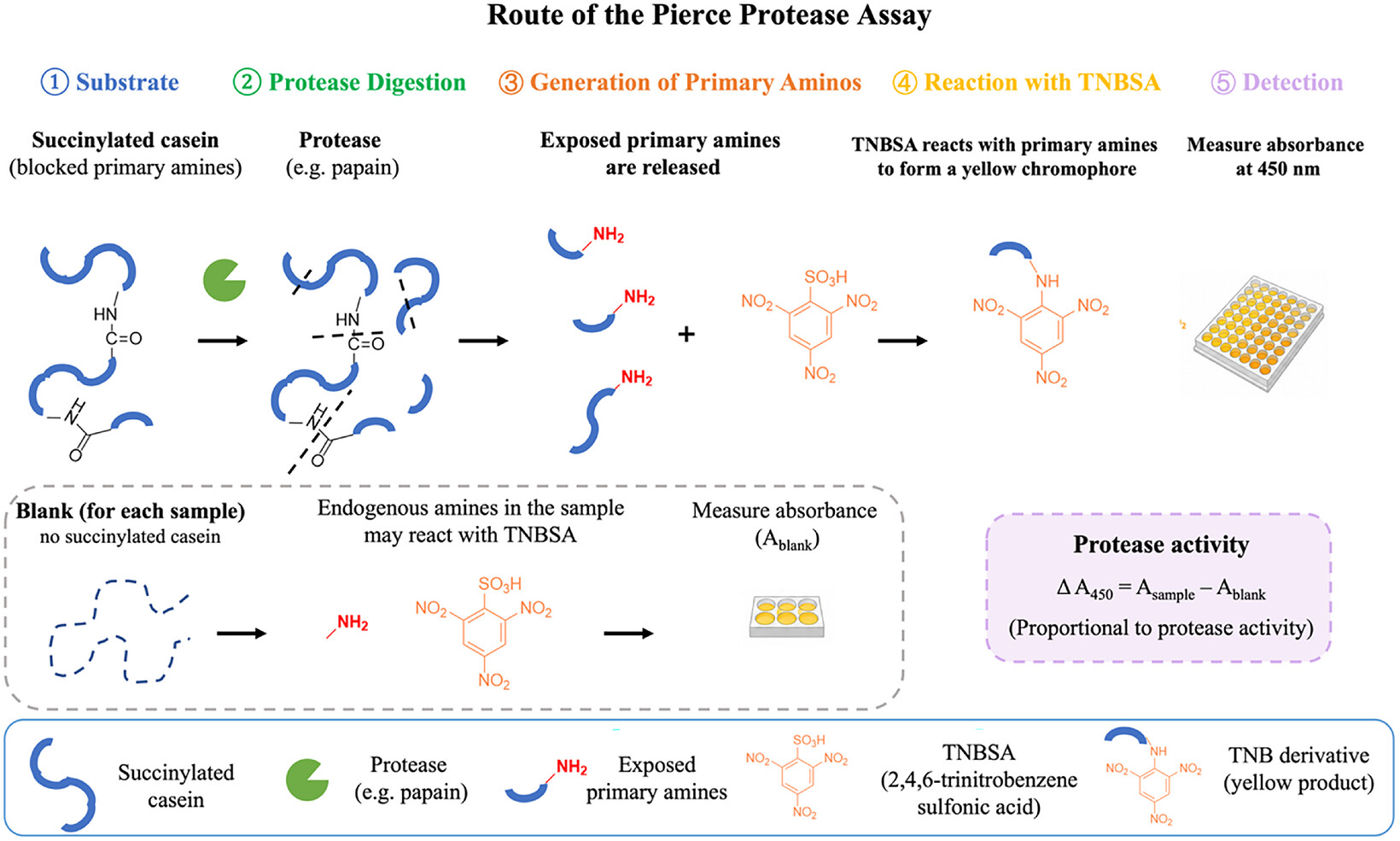

5. TNBSA 比色酶活定量测试
琥珀酰酪蛋白水解生成伯胺，与 TNBSA 显色后通过 450 nm 吸光度定量活性保留百分比，精准区分不同载体、工艺下木瓜蛋白酶构象完整度。
表征小结：三类 COF 骨架、孔径、比表面积高度统一，唯一变量为孔壁亲疏水性；亲水孔道大量氢键位点提升载酶量，但强束缚扭曲蛋白构象，释酶率、酶活同步下降；疏水甲基孔道界面作用力弱，载酶量降低，但酶分子自由度高，释放充分、天然构象保存完整。

机理分析
1. 载酶容量调控机理
N/S 杂环亲水孔壁提供多点氢键、偶极吸附位点，与木瓜蛋白酶亲水侧链形成氢键网络，载酶容量最高；母体 COF 仅弱芳香相互作用，吸附位点数量中等；甲基疏水孔道缺少极性位点，仅弱疏水作用吸附，结合力弱、载酶量最低；C-O 峰蓝移证明 COF 孔道氢键环境强于水溶液，是酶吸附核心驱动力。
2. 释酶行为调控机理
亲水 COF 与酶多点结合，氢键网络难以被缓冲液离子竞争破坏，释酶比例低；甲基 COF 界面作用力单一微弱，PBS 离子强度可快速解离酶分子，释放率更高；Tris-HCl 会增强静电吸引，进一步抑制酶释放。
3. 酶活保留差异机理
亲水 NNS 孔道多点氢键过度限制酶分子构象自由度，肽链局部扭曲、轻微变性，释放后催化活性下降；甲基疏水孔道弱相互作用不会束缚蛋白折叠结构，酶活保留更优；4 ℃低温孵育减少热扰动引发的蛋白变性，优于室温条件。
4. 工艺参数影响机理
孵育 3 天达到孔道酶吸附饱和，延长孵育引发孔道拥挤、浓度梯度反转，载酶量下降；温度仅改变吸附动力学，不改变饱和载酶上限，室温扩散更快，低温保护酶构象。

总结
1. 本文以拓扑、孔径统一的 TPE 基双孔 COF-4PE 系列为单一变量对照平台，仅通过配体官能团修饰调控孔道亲疏水性，系统探明孔道微环境对木瓜蛋白酶负载、释放、活性的调控规律。
2. 结合 PXRD、氮气吸附、原位 FTIR、接触角、比色酶活定量等表征明确核心规律：亲水孔道氢键位点多、载酶容量高，但抑制释放并损耗酶活；疏水甲基孔道载酶量偏低，却可高效释酶、完整保留蛋白酶天然活性。

文章标题：Tuning Pore Microenvironments in Covalent Organic Frameworks for Controlled Enzyme Loading and Release
作者：Wenlu Fan, Joshua Phipps, Kui Tan, Thamraa AlShahrani, Shengqian Ma
DOI：10.1002/smll.75016
文章链接：https://doi.org/10.1002/smll.75016

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

美国北得克萨斯大学马胜前团队SMALL研究中合成拓扑统一、孔道亲疏水性可调的 TPE 基 COF-4PE，系统探究孔道微环境对木瓜蛋白酶负载、释放与酶活的影响，借助原位红外阐明分子氢键机理，建立 COF 酶载体理性设计准则。
