孔道结构引导V形限域空间内均匀通道中的紧密堆积实现己烷异构体节能分离

首页 > 行业动态 > 孔道结构引导V形限域空间内均匀通道中的紧密堆积实现己烷异构体节能分离

摘要
浙江大学鲍宗必教授团队在J. Am. Chem. Soc.（DOI: 10.1021/jacs.6c12175）中，针对己烷异构体分离能耗高的难题，设计了含硅配体Cu基MOF材料ZJU-Bao-291，利用均匀一维通道中V形限域空间实现己烷异构体的孔道结构引导紧密堆积，结合变压模拟移动床（V-SMB）技术实现高效节能分离，为烷烃异构体分离提供了新策略。

研究背景
1. 行业问题：
己烷异构体（正己烷、3-甲基戊烷、2,2-二甲基丁烷）是重要的化工原料和汽油调合组分，但沸点相近（相差仅几度），传统精馏分离能耗极高，亟需高效低能耗分离技术。
2. 现有方案：
学者们利用MOFs、沸石等多孔材料通过吸附分离己烷异构体，但现有材料普遍面临选择性不足、容量有限、动力学分离与热力学分离难以兼顾等问题。
3. 本文创新：
提出"孔道结构引导紧密堆积"策略，在ZJU-Bao-291中构建均匀一维通道与V形限域空间，利用硅原子引入的空间效应精准调控孔道形状，实现己烷异构体在通道内的高效密集填充，结合V-SMB工艺实现连续节能分离。

实验部分
1. 配体合成：
以二甲基二氯硅烷与对甲苯基溴化镁在无水无氧条件下5 ℃反应24 h，再经高锰酸钾氧化、酸化处理得到含硅二羧酸配体SiH₂L（4-[(4-羧基苯基)-二甲基硅基]苯甲酸）。
2. MOF合成：
CuCl₂·2H₂O（51.2 mg）与SiH₂L（90.2 mg）溶于甲醇中，溶剂热法合成ZJU-Bao-291晶体。
3. 吸附分离实验：
在303 K、1 kPa条件下测试n-Hex、3MP、22DMB单组分吸附等温线及动力学；进行等摩尔二元及三元混合物穿透实验。
4. V-SMB连续分离：
设计变压模拟移动床装置，实现己烷三组分连续分离，获得高纯度产品。

分析测试
1. 结构表征：

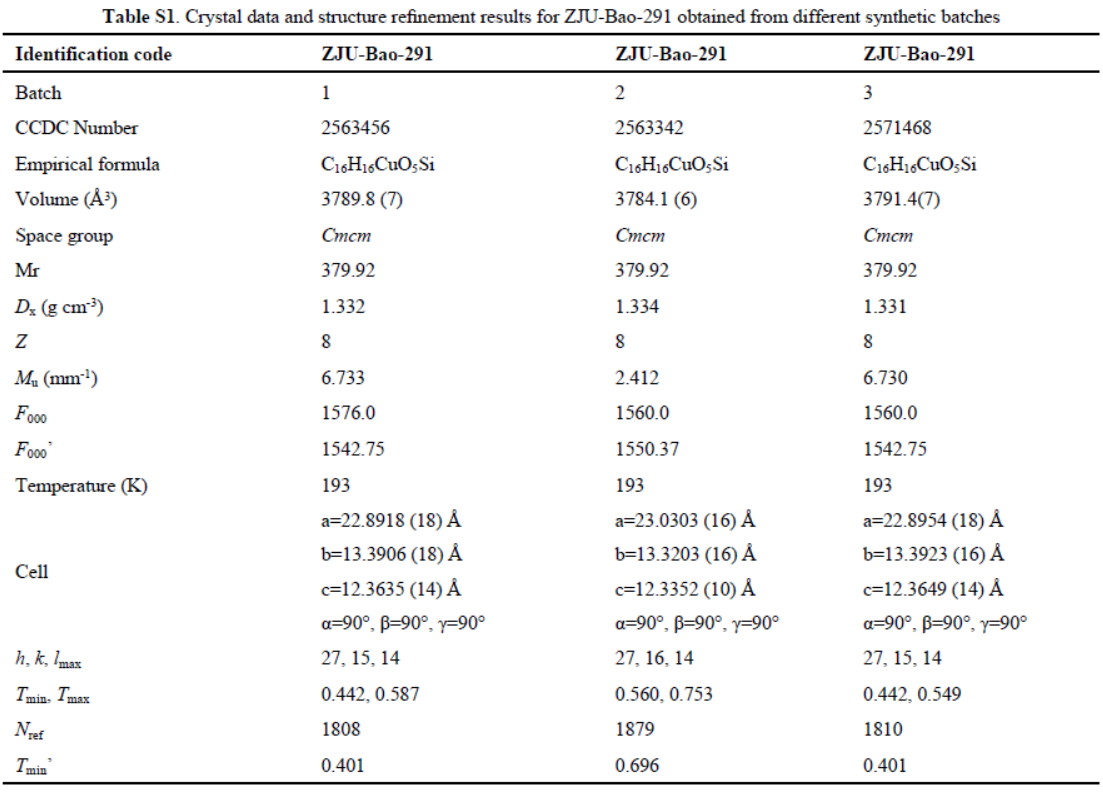

单晶X射线衍射解析ZJU-Bao-291晶体结构，确认均匀一维通道及V形限域空间；PXRD证实材料结晶度良好。
2. 孔隙与吸附：

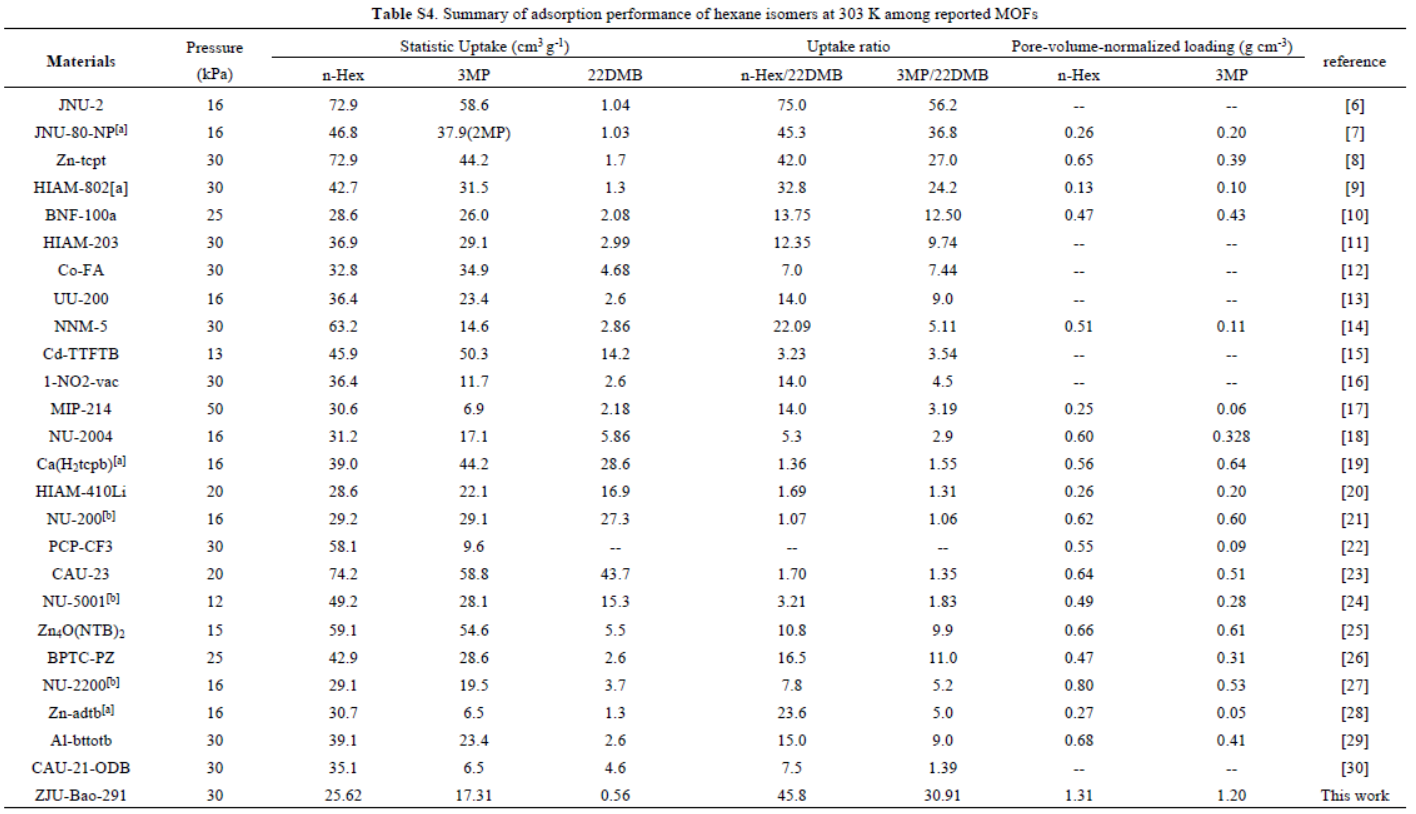

195 K CO₂吸附及77 K N₂吸附测定BET比表面积和孔体积；Langmuir模型拟合低压区吸附数据，获得各组分吸附容量。
3. 动力学分析：
303 K下测定己烷异构体动力学吸附曲线，获取扩散参数，证实材料对不同异构体的动力学差异。
4. 稳定性测试：

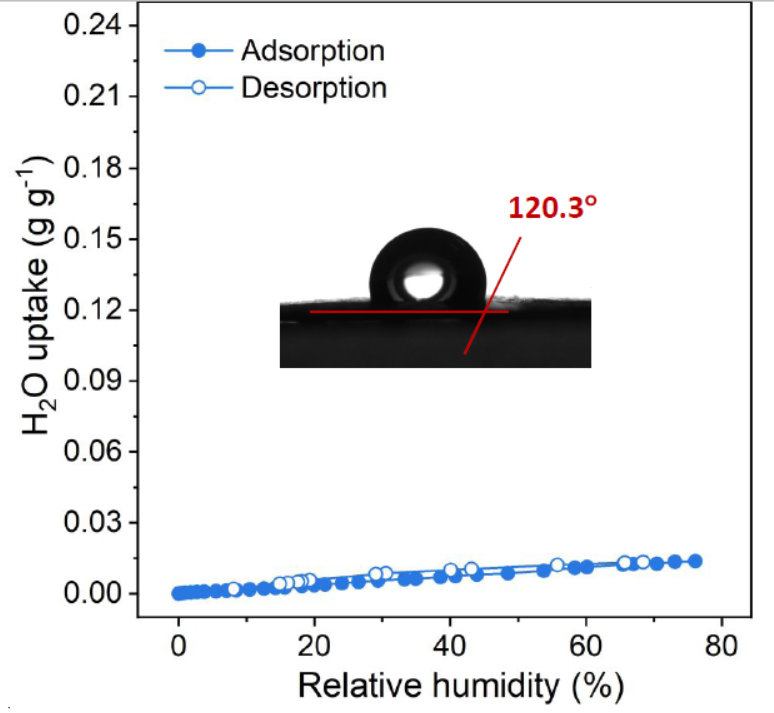

TGA证实热稳定性；水蒸气吸附测试表明材料具有一定耐水性。
5. 分离性能：
穿透曲线显示ZJU-Bao-291对n-Hex/22DMB和3MP/22DMB均具有优异分离选择性；V-SMB实现三组分连续分离，产品纯度和回收率均达到工业应用要求。

机理分析
1. 孔道限域效应：

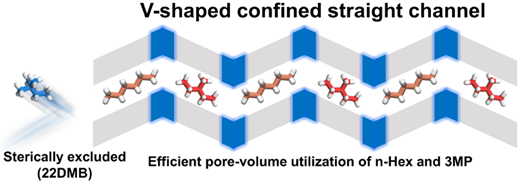

ZJU-Bao-291中硅原子引入的V形几何构型在均匀通道内形成精准限域空间，使线性n-Hex与支链3MP、22DMB在通道内呈现不同堆积密度，实现热力学选择性分离。
2. 紧密堆积机制：

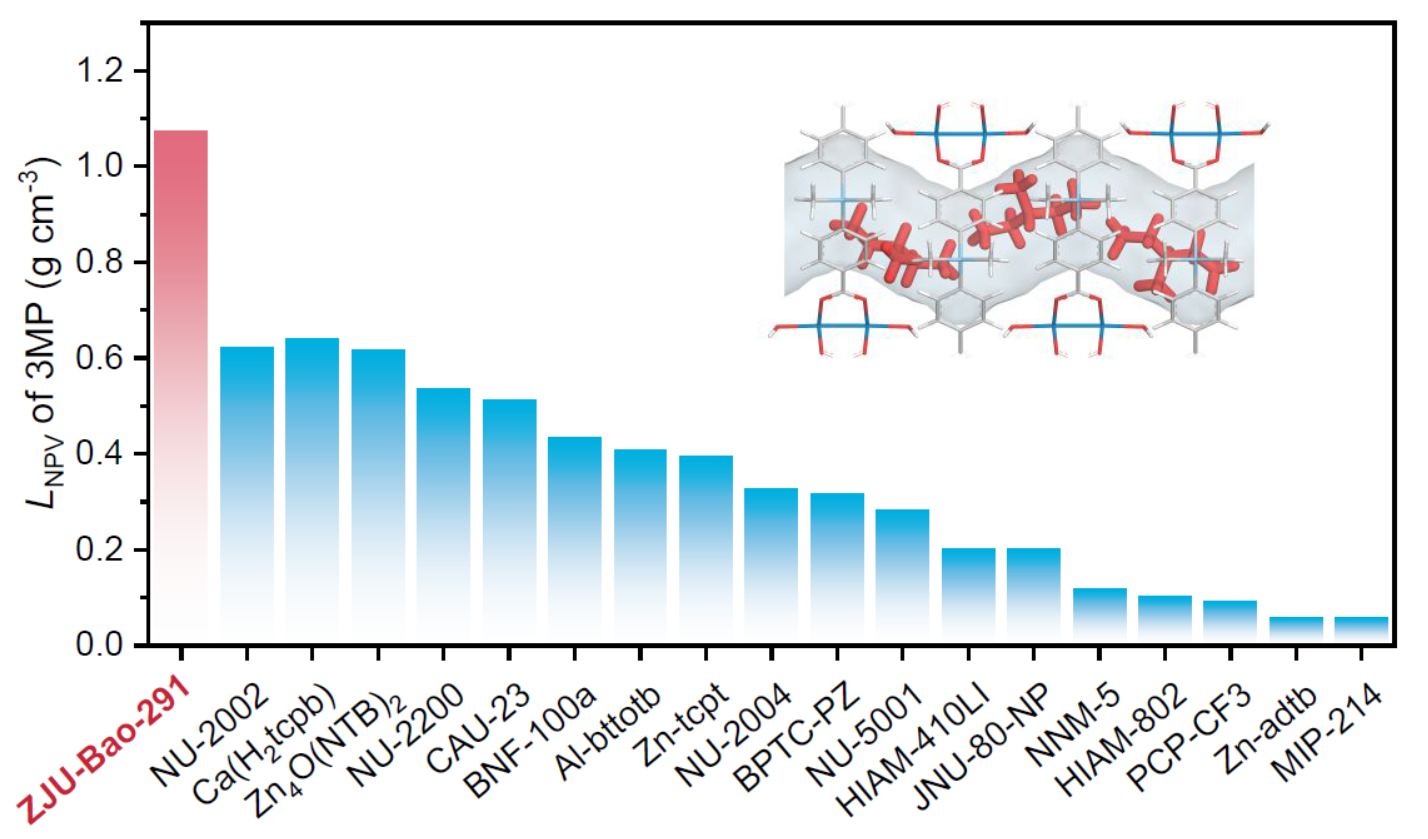

孔道结构引导己烷分子以最紧密方式排列，最大化吸附容量；V形限域空间对不同支链程度的异构体产生差异化空间约束，是选择性来源。
3. 工艺节能原理：
V-SMB利用变压操作替代传统SMB的大量溶剂消耗，结合材料高选择性，显著降低分离能耗，相比低温精馏具有明显能效优势。

总结
本文设计合成了含硅Cu基MOF材料ZJU-Bao-291，通过孔道结构引导的紧密堆积与V形限域效应，实现己烷异构体高效吸附分离，结合V-SMB工艺验证了连续分离可行性与节能优势，为烷烃异构体分离提供了"材料设计-工艺优化"协同的新范式。

文章标题：Pore-Architecture-Guided Dense Packing in Uniform Channels with V-Shaped Confinement for Energy-Efficient Separation of Hexane Isomers
作者：Zhe Chu; Fuqiang Chen ; Zhengtao Li; Fanding Rong; Yuanyuan Shen; Liu Yang; Yifeng Cao; Fuxing Shen; Qiwei Yang; Zhiguo Zhang; Qilong Ren; Zongbi Bao
DOI：10.1021/jacs.6c12175
文章链接：https://pubs.acs.org/jacsat/article/doi/10.1021/jacs.6c12175/5237376/Pore-Architecture-Guided-Dense-Packing-in-Uniform?searchresult=1

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

浙江大学鲍宗必团队JACS文章，设计含硅Cu-MOF材料ZJU-Bao-291，利用均匀通道中V形限域空间引导己烷异构体紧密堆积，结合变压模拟移动床实现三组分连续节能分离。
