金属-碳键合金属有机框架中通过自旋调制实现选择性CO2-to-CH4光催化还原

首页 > 行业动态 > 金属-碳键合金属有机框架中通过自旋调制实现选择性CO2-to-CH4光催化还原

摘要

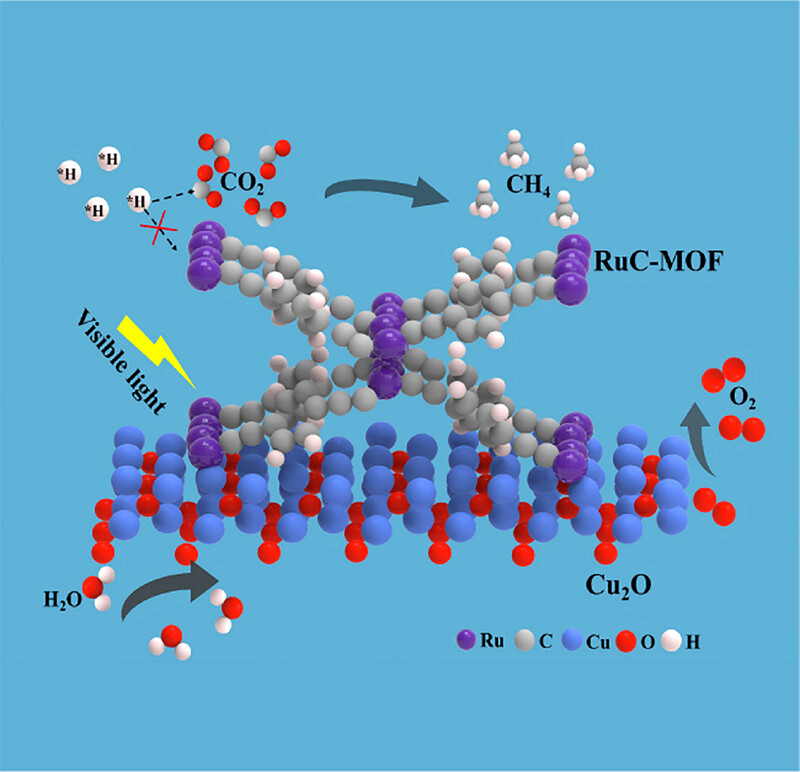

福州大学黄彩进老师团队在《Angewandte Chemie International Edition》（30 July 2026，）发表的文章中，针对光催化CO2还原中产物选择性低和电荷复合严重的问题，提出了一种创新的自旋调制策略。作者合成了一种新型钌-碳键合金属有机框架（RuC-MOF），并与Cu2O纳米颗粒构建异质结。优化的RuC-MOF/10%Cu2O异质结在可见光和水蒸气条件下，实现了663.6 μmol g⁻¹ h⁻¹的CH4产率和96.7%的高选择性，400 nm处表观量子产率达4.6%。研究表明，Cu2O的引入触发了Ru活性中心从低自旋到高自旋的转变，通过自旋选择性电子转移抑制电荷复合，并优化了反应中间体的吸附能垒，为高效光催化剂设计提供了新平台。

研究背景
1. 行业问题：
光催化CO2还原是实现碳中和的有效途径，但CO2深度还原为CH4涉及8电子转移，动力学极其缓慢；同时，竞争性的析氢反应（HER）仅需2电子且过电位低，导致CO2还原效率和CH4选择性极低。此外，传统体系常需添加牺牲剂，不符合绿色可持续要求。
2. 现有方案：
学者们多采用构建异质结或单原子催化剂来促进电荷分离。金属有机框架（MOFs）因结构可调被广泛应用，但传统M-O、M-N键合MOFs在电荷转移效率和光催化稳定性上存在局限，且极少有研究从电子自旋态调制的角度去解决选择性和电荷复合问题。
3. 本文创新：
提出利用金属-碳（M-C）键构建高导电、高稳定的RuC-MOF，并通过与Cu2O构建异质结引入“自旋调制”策略。利用Cu2O诱导Ru中心发生低自旋向高自旋转变，利用自旋选择性电子转移抑制复合，同时调控中间体吸附，实现无牺牲剂体系下高选择性CO2-to-CH4转化。

实验部分
1. 材料合成与异质结构建：

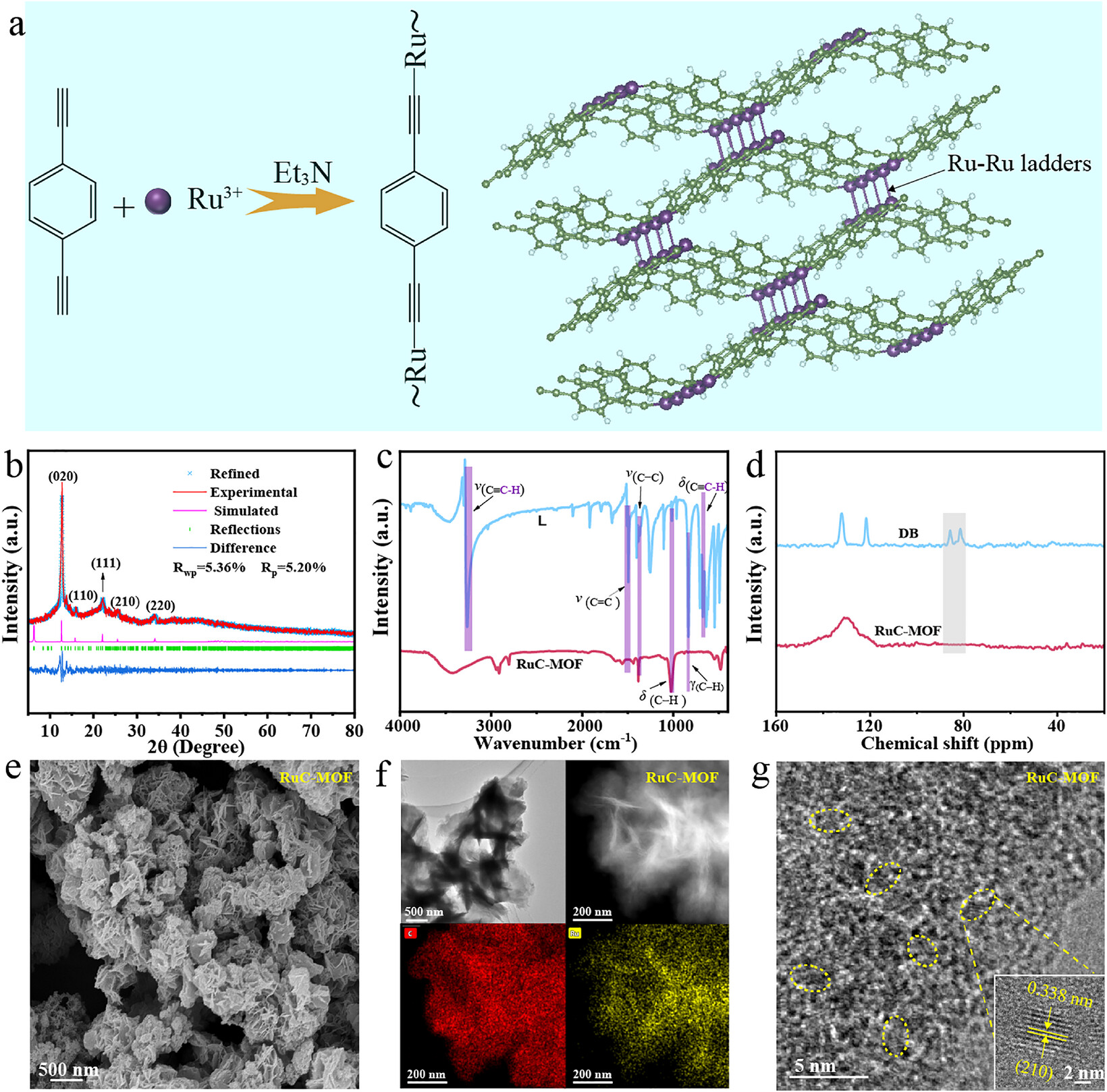

以含炔基的有机配体和钌盐为前驱体，通过溶剂热法合成具有原子级分散钌-炔基单元的RuC-MOF。随后，通过原位沉淀法将不同比例的Cu2O纳米颗粒负载于RuC-MOF上，成功制备RuC-MOF/Cu2O系列异质结。
2. 光催化CO2还原性能测试：

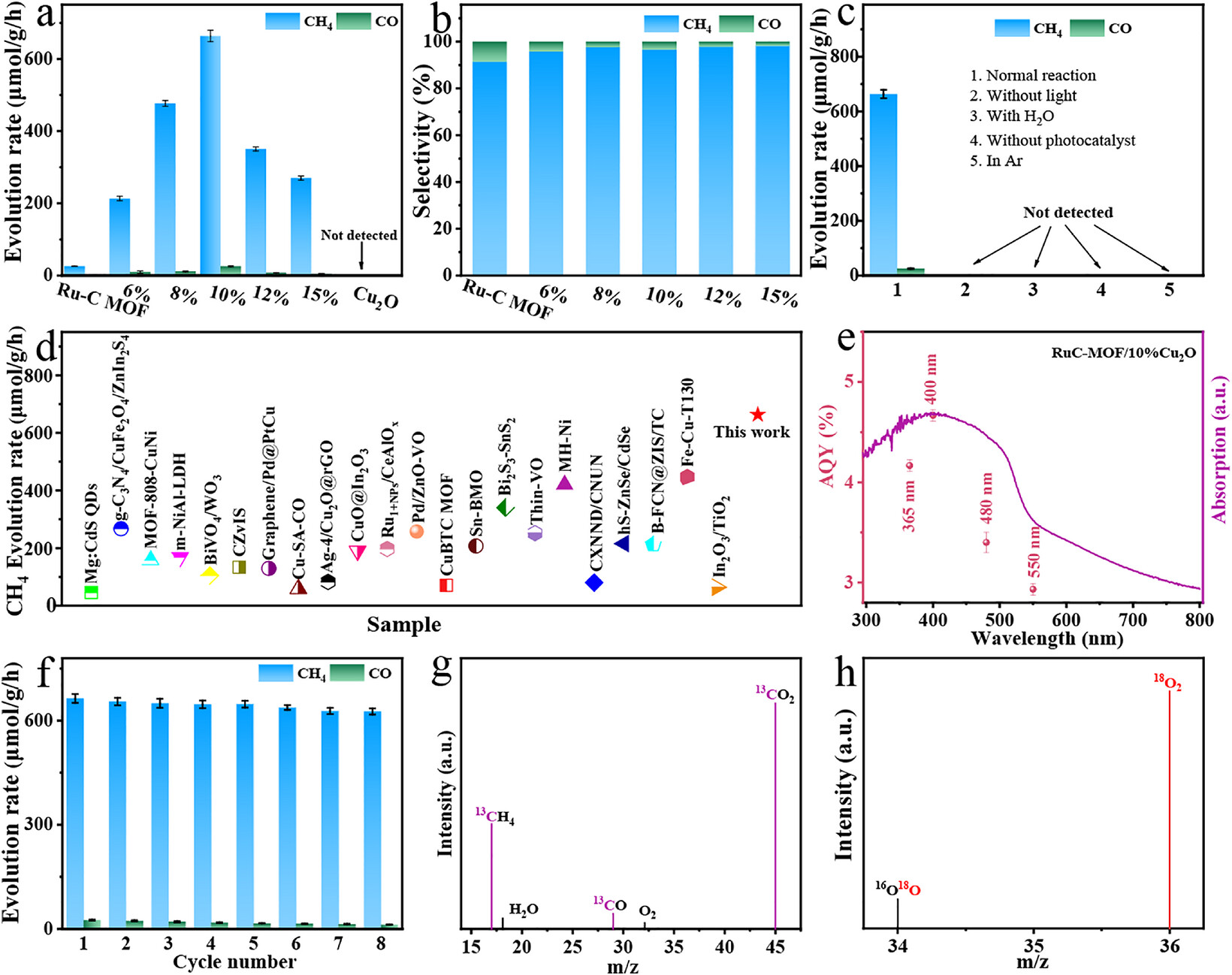

在无牺牲剂、纯水蒸气气氛和可见光照射下进行测试。结果表明，RuC-MOF/10%Cu2O表现出最优性能，CH4产率高达663.6 μmol g⁻¹ h⁻¹，选择性达96.7%。同位素¹³CO2标记实验证实CH4中的碳源确实来自CO2。在400 nm单色光下，表观量子产率（AQY）达到4.6%。
3. 稳定性与循环实验：
对最优催化剂进行多次循环测试，XRD和SEM证实循环后材料晶体结构和形貌保持完整，证明M-C键赋予了材料优异的抗光腐蚀和化学稳定性。实验突破：突破了传统MOF光催化CO2还原选择性低的瓶颈，实现了无牺牲剂体系下极高的CH4选择性，证明了M-C键MOF在光催化中的巨大潜力。

分析测试
1. 结构与形貌表征：

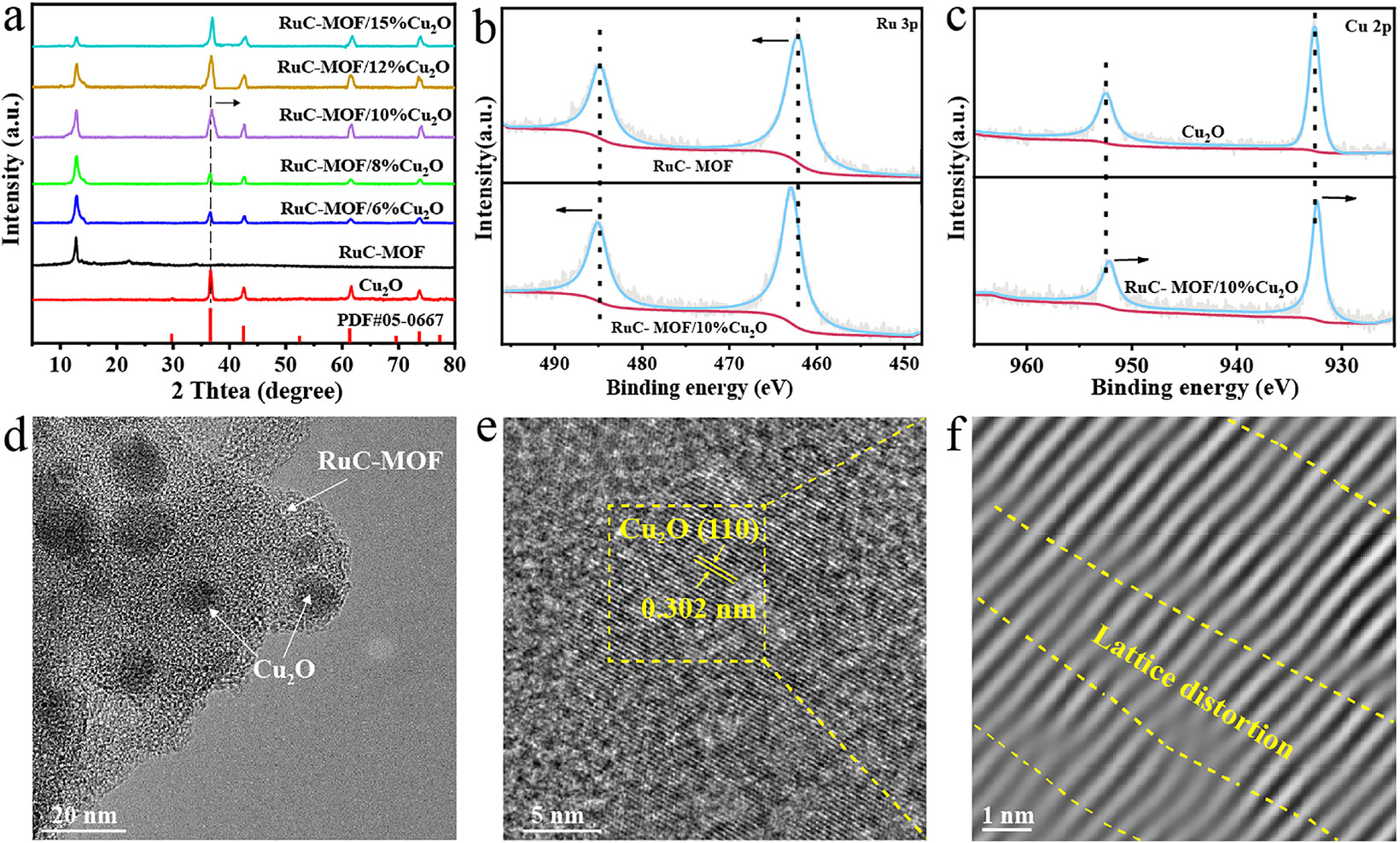

PXRD证实RuC-MOF的高结晶度及异质结的成功构建；HR-TEM显示Cu2O纳米颗粒均匀分布在RuC-MOF表面，且观察到清晰的异质界面；XPS和XANES证实了Ru-C键的形成以及异质结界面处的电子相互作用。
2. 孔隙与比表面测试：
N2吸附-脱附测试显示RuC-MOF具有永久孔隙率，BET比表面积为850 m²/g，平均孔径为1.2 nm。构建异质结后，比表面积略降至720 m²/g，但仍保留了丰富的微孔结构，有利于CO2分子的富集。
3. 光电与自旋测试：

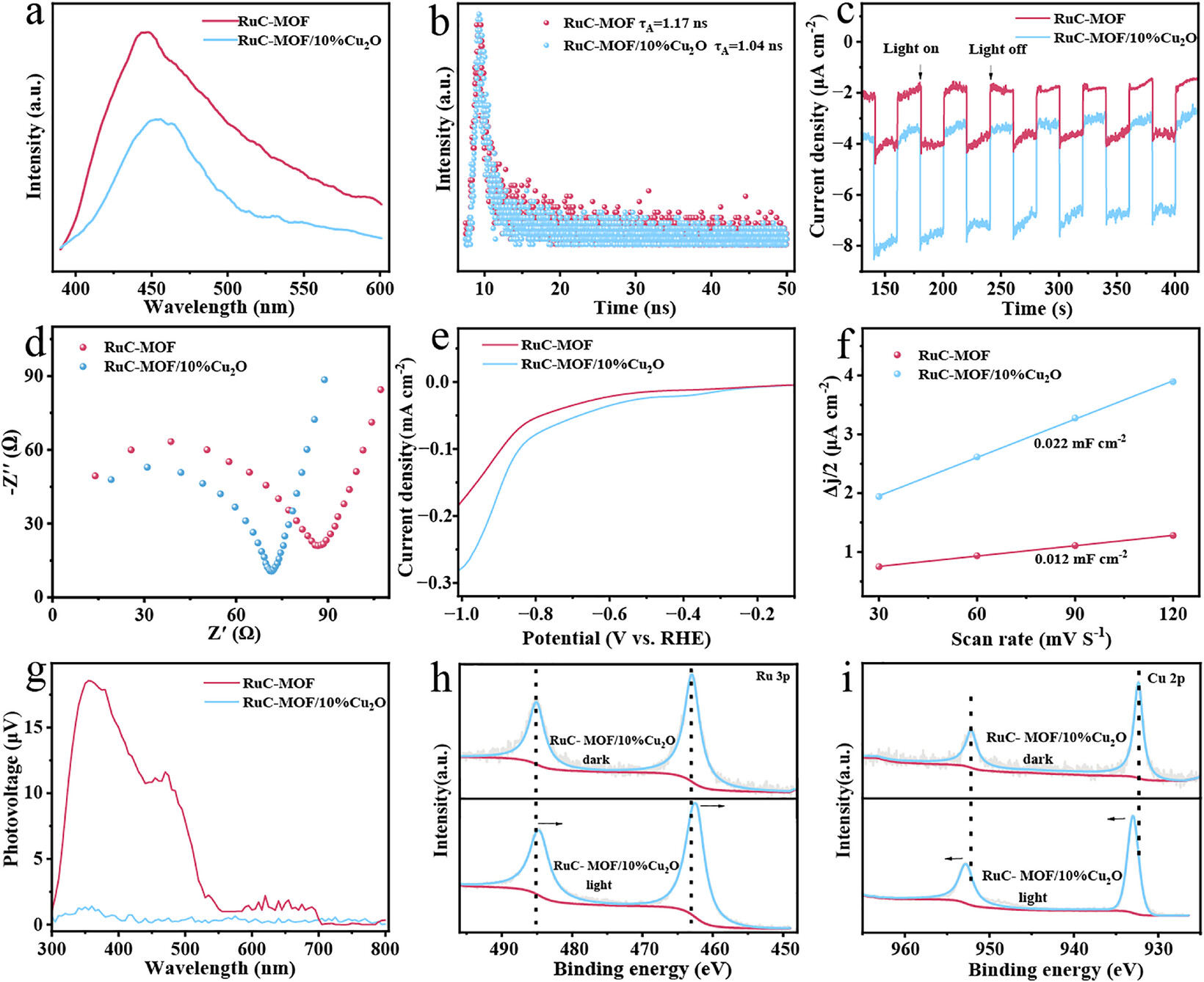

UV-vis DRS显示异质结光吸收带红移，带隙降至1.85 eV；瞬态荧光光谱表明异质结显著延长了载流子寿命。电子顺磁共振（EPR）测试直接证实了Cu2O引入后，Ru中心的未成对电子数增加，发生了明显的自旋态转变。

机理分析
1. 自旋态调制与电荷转移：
理论计算（DFT）和EPR测试表明，Cu2O的引入打破了Ru中心的自旋简并，诱导其从低自旋态向高自旋态转变。这种自旋极化产生了自旋选择性电子转移通道，有效抑制了光生电子和空穴的复合。
2. 反应路径与能垒优化：
原位红外光谱和DFT计算揭示了CO2还原路径。高自旋态的Ru中心削弱了对CO中间体的过强吸附，同时显著降低了决速步中CHO形成的吉布斯自由能垒，从而促使反应高选择性地向CH4方向进行，抑制了HER副反应。

总结
1. 本文成功开发了一种基于自旋调制策略的RuC-MOF/Cu2O异质结光催化剂。
2. 通过M-C键合提升了材料的稳定性和导电性，利用异质界面诱导的自旋态转变，实现了光生载流子的高效分离和反应能垒的精准调控。
3. 该工作不仅在无牺牲剂条件下实现了极高的CH4产率和选择性，更为设计高性能金属-碳键合MOF光催化剂提供了全新的自旋极化工程视角。

文章标题：Selective CO2-to-CH4 Photocatalytic Reduction via Spin-Modulation in a Metal─Carbon-Bonded MOF
作者：Busheng Wang, Baoxin Ge, Linhai Sun, Pengyang Jiang, Caijin Huang
DOI：10.1002/anie.3511388
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.3511388

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

福州大学黄彩进团队在Angew发文，提出自旋调制策略，构建RuC-MOF/Cu2O异质结。Cu2O诱导Ru中心自旋态转变，抑制电荷复合并优化能垒，在无牺牲剂下实现96.7%高选择性光催化CO2还原为CH4。
