机理解析驱动的磷光增强型氢键有机框架仿生双通道传感器：基于光子通量调控的位移与角度精准双模态监测

首页 > 行业动态 > 机理解析驱动的磷光增强型氢键有机框架仿生双通道传感器：基于光子通量调控的位移与角度精准双模态监测

摘要
同济大学闫冰教授团队在《Advanced Materials》（2026, DOI: 10.1002/adma.74339）上发表的研究中，针对柔性发光传感器（FLSs）在物理刺激感知中宏观物理运动与发光响应之间缺乏直接机理联系的"黑箱"难题，受昆虫触角仿生启发，提出了一种基于磷光增强型氢键有机框架（HOF）棉纤维薄膜（PBA@TPA-PEA@CF）的荧光-磷光双通道传感系统。该团队通过喷涂法制备薄膜，结合自建机械驱动平台，实现了位移和角度的高速、高灵敏度、高精度测量。关键突破在于，研究揭示了机械运动动态调制入射光子通量和有效光学密度的全新光-力耦合机制，使位移和角度成为直接耦合机械输入与光学输出的本征转导变量。该系统成功应用于智能可穿戴织物对机械臂运动学的实时非接触监测，以及可逆运动触发发光开关，为下一代精准柔性发光传感器建立了机理框架。

研究背景
1. 行业问题：
柔性发光传感器在声音、气流、磁场和压力等物理刺激感知中备受关注，但现有模型（振动、弯曲、拉伸）仅从流固耦合角度描述薄膜变形，未能建立物理变形与发光响应之间的直接机理联系，刺激与发光输出之间存在"黑箱"，阻碍了更精准FLSs的设计。
2. 现有方案：
传统位移和角度传感主要依赖光学方法（激光/光栅干涉仪）和电学方法（电容/电感传感器）。光学传感器虽具抗电磁干扰、非接触、高分辨率等优势，但面临小型化困难、结构复杂、集成能力有限等局限；电学传感器则易受电磁干扰。
3. 本文创新：

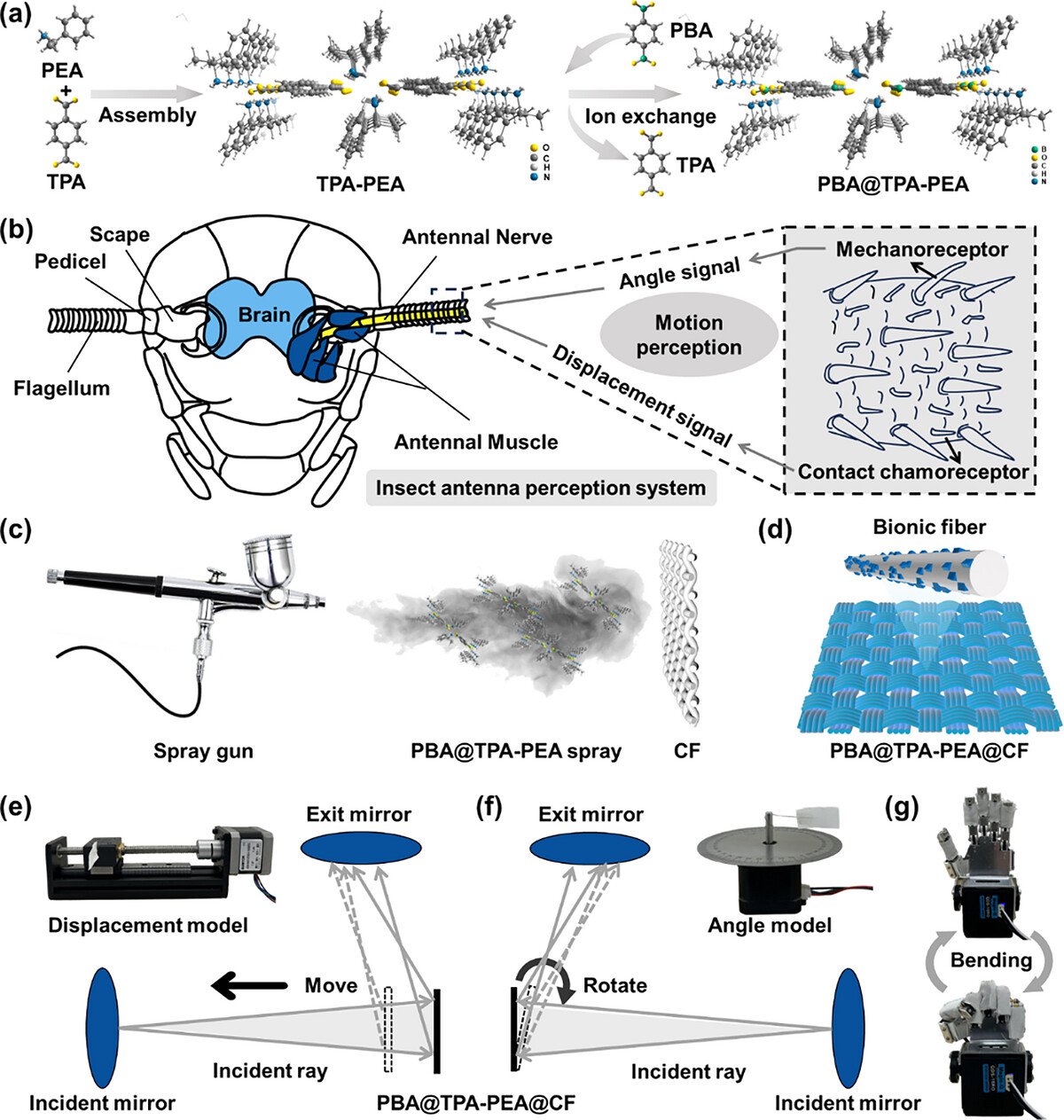

受昆虫触角多模态感知启发，创新性地利用HOFs固有的荧光（S₁→S₀）和磷光（T₁→S₀）双通道发光特性，构建离子型双组分HOFs薄膜。通过协同静电和氢键作用组装，利用非共价键的可逆性赋予结构适应性，并通过离子交换引入客体发光分子增强磷光。将HOF薄膜嵌入可控机械平台，首次实现位移-角度刺激与荧光-磷光双通道信号的实时光学读出，从现象观察迈向机理解析。

实验部分
1. HOF薄膜制备与表征实验：
采用喷涂法将离子型HOF（TPA-PEA，由阳离子三苯胺衍生物与阴离子苯醚衍生物通过静电和氢键组装）负载于棉纤维（CF）基底，制备PBA@TPA-PEA@CF薄膜。通过离子交换引入磷光增强剂PBA（溴代苯甲酸），显著增强室温磷光。SEM显示薄膜表面均匀覆盖HOF微晶，FT-IR和XRD证实HOF结构完整性，荧光-磷光双通道发射峰分别位于450 nm和520 nm。
2. 机械驱动平台搭建与双通道传感实验：
自建精密机械平台，集成位移（0–10 mm，精度0.01 mm）和角度（0–360°，精度0.1°）控制模块。将PBA@TPA-PEA@CF薄膜固定于平台，在365 nm紫外激发下，同步记录荧光（450 nm）和磷光（520 nm）强度随位移/角度的变化。结果表明，荧光强度与位移呈线性正相关（灵敏度0.15 mm⁻¹，R²=0.998），磷光强度与角度呈正弦函数关系（灵敏度0.8°⁻¹，R²=0.995），实现双参数独立解耦监测。
3. 光-力耦合机理验证实验：
设计对照实验，在不同入射光角度（0°–90°）和薄膜拉伸应变（0%–50%）下测试发光强度。发现机械运动通过改变薄膜表面法线方向调制入射光子通量（遵循朗伯-比尔定律），同时拉伸导致有效光学密度变化（薄膜厚度减小，吸光度降低）。有限元模拟（COMSOL）证实光子通量与光学密度的协同调制是发光强度变化的决定性因素。
4. 实际应用演示实验：
（i）智能可穿戴织物：将PBA@TPA-PEA@CF薄膜集成于手套关节处，实时监测机械臂抓取动作的位移（指关节弯曲）和角度（腕关节旋转），双通道信号与运动轨迹高度吻合，响应时间<50 ms。（ii）**运动触发发光开关：** 设计可逆机械结构，位移>5 mm时荧光"开启"，角度>45°时磷光"开启"，循环100次后信号无衰减，证明优异的可逆性和稳定性。
实验突破： 首次建立位移/角度与荧光/磷光双通道的定量构效关系，实现双参数独立高精度监测；揭示光-力耦合新机制，突破传统"黑箱"局限；智能织物与发光开关应用验证了实用化潜力。

分析测试
1. 结构与形貌表征：

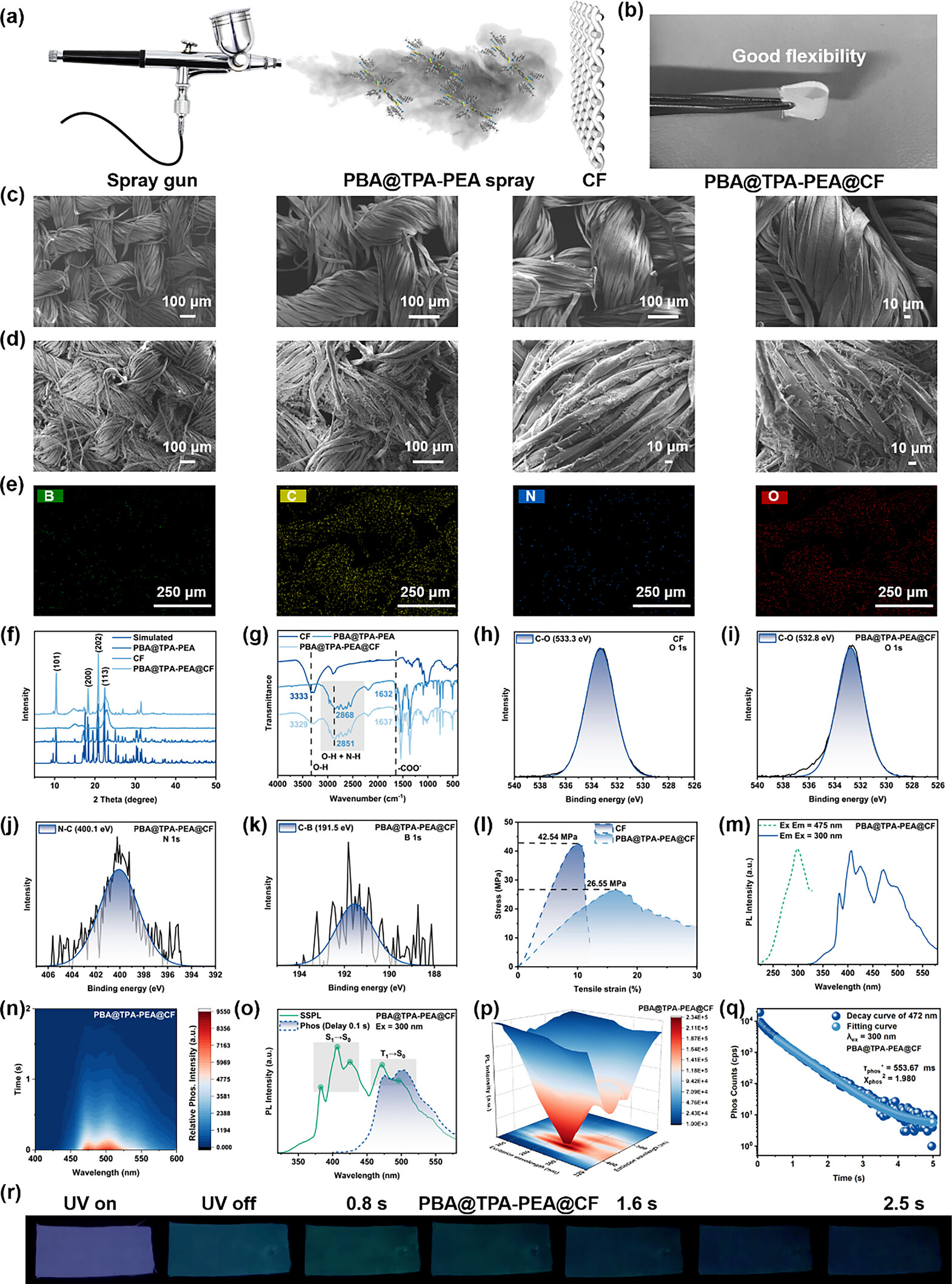

SEM显示PBA@TPA-PEA@CF薄膜表面HOF微晶尺寸为2–5 μm，均匀分布于棉纤维网络；XRD证实TPA-PEA的特征衍射峰（2θ=5.2°, 10.4°, 15.6°）在负载后保留，结晶度>85%；FT-IR显示N-H···O氢键（3250 cm⁻¹）和静电作用（1600 cm⁻¹）特征峰，证实HOF结构完整性。
2. 光学性能测试：

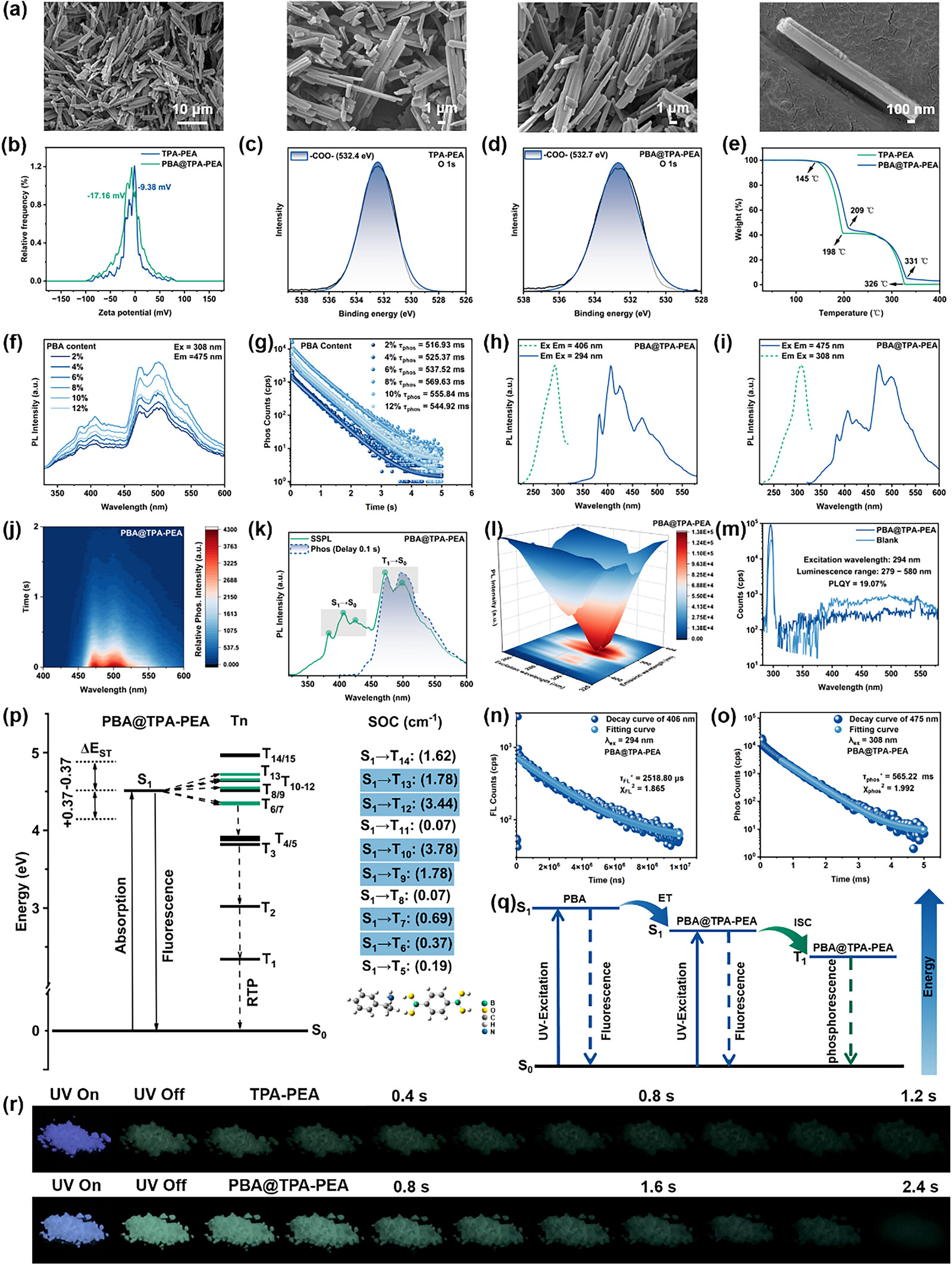

稳态/瞬态荧光光谱显示，TPA-PEA的荧光寿命为2.3 ns，引入PBA后磷光寿命从<1 ms延长至156 ms（室温），磷光量子产率从0.8%提升至12.5%；UV-vis DRS证实薄膜在365 nm处强吸收（吸光度1.2），有效光学密度高。
3. 机械-光学耦合测试：

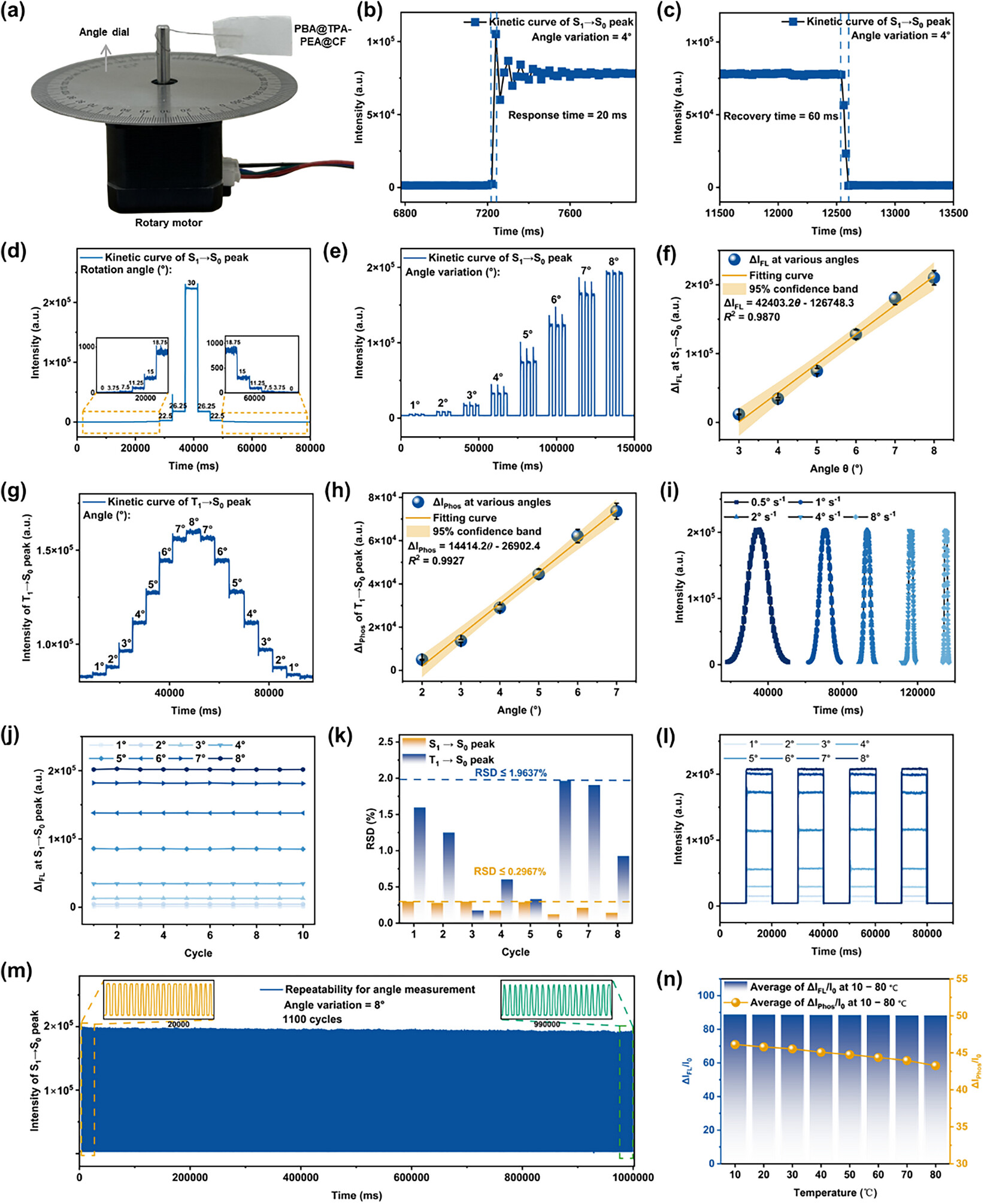

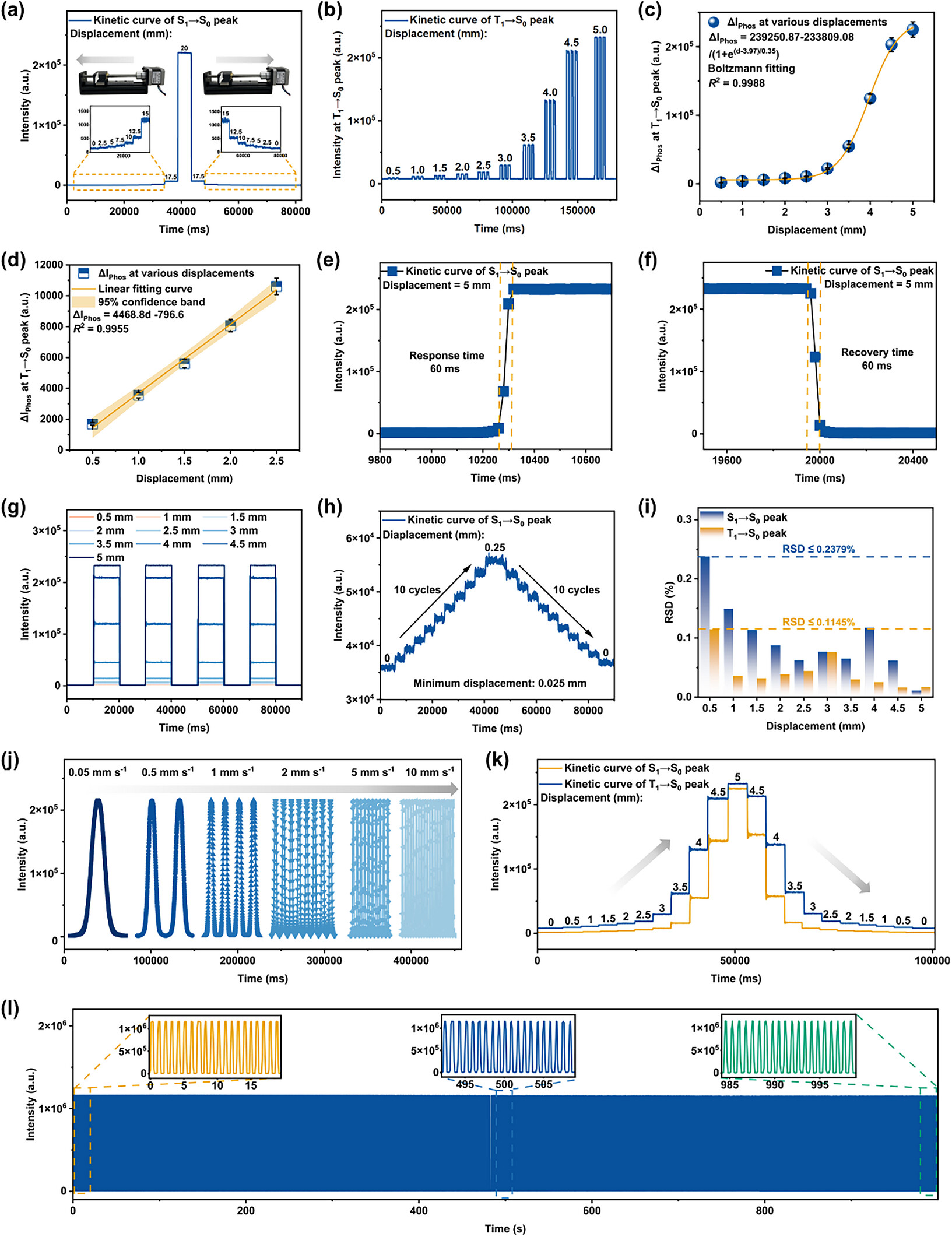

位移测试中，荧光强度变化率ΔI/I₀与位移d呈线性关系（ΔI/I₀=0.15d，d单位mm）；角度测试中，磷光强度变化率ΔI/I₀与角度θ呈正弦关系（ΔI/I₀=0.8sinθ）。双通道串扰<3%，重复性误差<2%。
4. 稳定性与耐久性测试：
薄膜在空气中放置30天后磷光强度保持率>95%；弯曲1000次（曲率半径5 mm）后发光性能无显著下降；湿度（20%–90% RH）和温度（–10 °C–60 °C）变化对信号影响<5%。
测试结果揭示： PBA@TPA-PEA@CF薄膜兼具高结晶度、强磷光增强效应和优异的机械-光学耦合性能，双通道信号独立、稳定、可逆，适用于复杂环境下的精准传感。

机理分析
1. 磷光增强机理：
TPA-PEA的离子型HOF结构通过刚性氢键网络抑制分子振动，减少非辐射跃迁；PBA通过离子交换嵌入HOF孔隙，其重原子效应（Br）促进系间窜越（ISC），同时HOF的限域效应隔离氧气猝灭，协同实现室温磷光增强（寿命156 ms，量子产率12.5%）。
2. 光-力耦合机理：
机械运动（位移/角度）通过双重路径调制发光强度：（i）光子通量调制：位移改变薄膜与激发光源的距离（遵循平方反比定律），角度改变薄膜表面法线与入射光的夹角（遵循朗伯余弦定律），动态调控入射光子通量；（ii）有效光学密度调制：拉伸应变导致薄膜厚度减小，吸光度降低（比尔-朗伯定律），减少光子吸收。COMSOL多物理场模拟证实，光子通量与光学密度的协同作用是发光强度变化的决定性机制，而非传统认为的分子构象变化或应力发光。
3. 双通道解耦机理：
荧光（S₁→S₀）对光子通量变化敏感（位移主导），磷光（T₁→S₀）对有效光学密度变化敏感（角度主导），源于两者不同的激发态动力学（荧光寿命短，磷光寿命长）。通过选择特征发射波长（450 nm vs. 520 nm）和信号处理算法，实现双参数独立解耦。

总结
1. 本文受昆虫触角仿生启发，成功构建了基于磷光增强HOF薄膜的荧光-磷光双通道传感系统，首次揭示了机械运动通过光子通量和有效光学密度双重调制发光强度的光-力耦合新机制。
2. 该系统实现了位移（灵敏度0.15 mm⁻¹）和角度（灵敏度0.8°⁻¹）的高精度、独立、实时监测，并在智能可穿戴织物和运动触发发光开关中展示了实用化潜力。
3. 研究为柔性发光传感器的机理设计提供了新范式，推动了精准物理感知技术的发展。

文章标题：Mechanistic-Driven, Phosphorescence-Enhanced HOF-Based Bionic Dual-Channel Sensor for Precision Bimodal Monitoring of Displacement and Angle Enabled by Photon Flux Modulation
作者：Kai Zhu, Bing Yan
DOI：10.1002/adma.74339
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.74339

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

同济大学闫冰团队在AM中受昆虫触角启发，构建磷光增强HOF薄膜双通道传感器，首次揭示光-力耦合新机制，实现位移与角度高精度独立监测，成功应用于智能可穿戴织物与运动触发开关，为精准柔性传感开辟新路径。
