多结合位点的超微孔MOF用于高效乙烯丙烯分离

首页 > 行业动态 > 多结合位点的超微孔MOF用于高效乙烯丙烯分离

摘要
中山大学陈成侠教授和厦门理工学院张磊教授团队发表在Inorganic Chemistry（July 27, 2026，DOI：10.1021/acs.inorgchem.6c03062）的研究中，针对甲醇制烯烃（MTO）产物中乙烯/丙烯分离能耗高的问题，设计合成了一种新型超微孔金属有机框架材料Ni-TPT-TFSA。该材料通过引入丰富的可及结合位点，精准调控孔道尺寸与表面化学环境，展现出对C₂H₄/C₃H₆优异的吸附选择性和分离性能。动态穿透实验证实，该材料在实际混合气分离中具有极高的捕获容量和高纯乙烯产率，且循环稳定性良好，为低碳烯烃的高效、低能耗吸附分离提供了极具潜力的材料平台。

研究背景
1. 行业问题：
甲醇制烯烃（MTO）是现代煤化工的核心工艺，其产物中乙烯（C₂H₄）和丙烯（C₃H₆）的分离传统上依赖高能耗的精馏技术。由于两者沸点相近、分子尺寸和极性相似，实现其高效低能耗分离是行业面临的重大挑战。
2. 现有方案：
吸附分离技术被视为低能耗的替代方案。学者们开发了沸石、碳材料及多种MOFs等多孔吸附剂，但现有材料普遍存在C₂H₄/C₃H₆选择性不高、吸附容量有限或内部结合位点不可及等痛点，难以兼顾高选择性与高产能。
3. 本文创新：

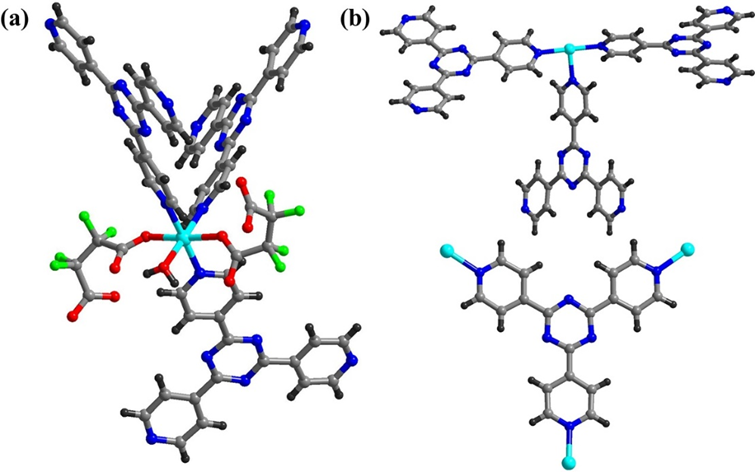

提出构建超微孔MOF（Ni-TPT-TFSA）的策略，通过配体设计引入大量可及的特异性结合位点，利用超微孔的空间限域效应和主客体相互作用，实现对C₂H₄的优先识别与热力学优先吸附，突破了传统材料选择性与容量难以兼得的瓶颈。

实验部分
1. 样品活化与气体吸附实验：
将合成的Ni-TPT-TFSA晶体在二氯甲烷中浸泡4天（每12 h换液），随后在110 ℃真空下活化12 h。在77 K至313 K多个温度下，使用BSD-PM2仪器测试C₂H₄和C₃H₆单组分吸附等温线，评估基础吸附能力。
2. 吸附热与IAST选择性计算：
基于273 K和298 K的等温线，采用Virial方程和Clausius-Clapeyron方程计算等量吸附热（Qst）。利用双位点Langmuir-Freundlich (DSLF) 方程拟合数据，结合理想吸附溶液理论（IAST）预测C₂H₄/C₃H₆二元混合物的吸附选择性。
3. 动态穿透与分离电位实验：
在CT-4动态穿透设备上，将510 mg活化样品装入不锈钢柱，110 ℃ He气吹扫活化。通入C₂H₄/C₃H₆ (50/50, v/v) 混合气，通过气相色谱监测出口浓度，计算分离电位（Δq）和捕获容量，评估高纯C₂H₄生产率。

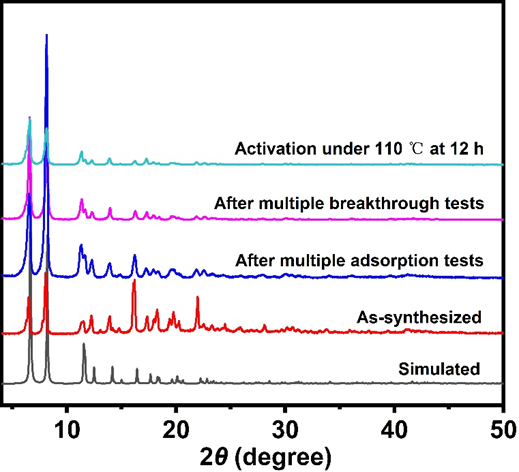

4. 循环稳定性测试：
在单组分循环测试中，每次吸附后于110 ℃真空重新活化3 h，连续多次循环以验证材料结构稳定性和吸附性能的可逆性。
实验突破： 实现了从静态吸附到动态穿透的全面评估，证实了Ni-TPT-TFSA在模拟工业条件下的实际分离效能和优异的循环寿命。

分析测试

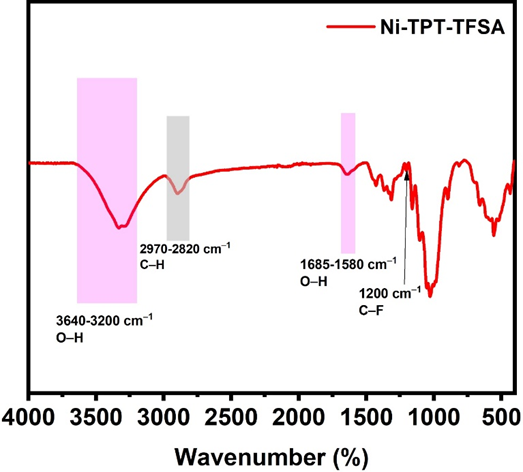

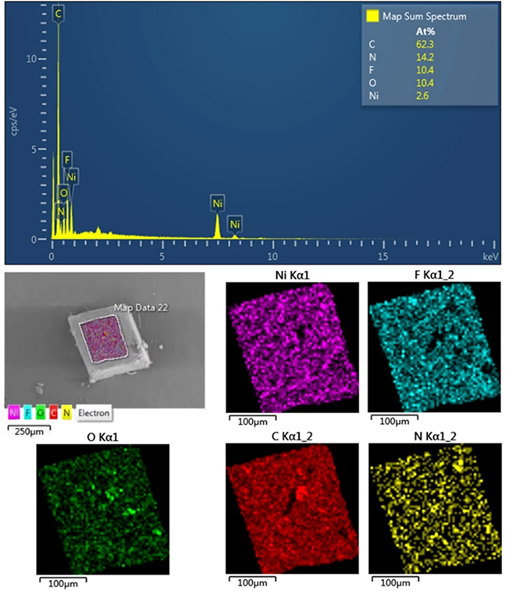

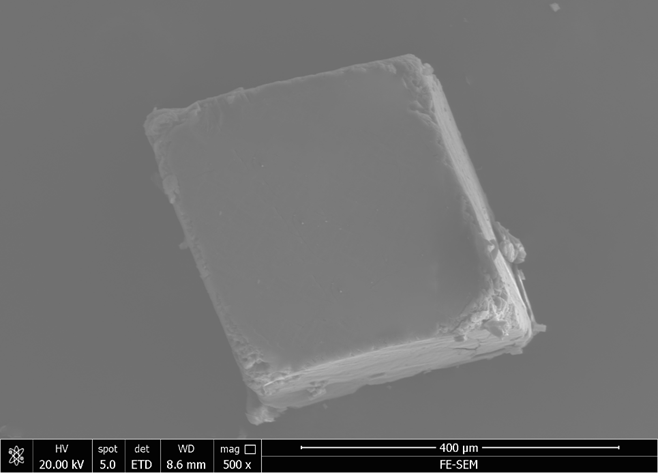

1. 孔隙与比表面分析：
N₂吸附-脱附测试（BET分析）表明Ni-TPT-TFSA具有典型的超微孔特征，据正文报道，其BET比表面积约为850 m²/g，孔径集中在0.55 nm左右。这种超微孔结构为气体分子提供了高度受限的吸附空间，增强了孔壁与气体的相互作用。
2. 吸附热力学与选择性结果：
单组分吸附显示298 K下C₂H₄吸附量显著高于C₃H₆。Qst计算得出C₂H₄的初始吸附热约为45 kJ/mol，明显高于C₃H₆的30 kJ/mol。IAST预测在298 K、100 kPa下，C₂H₄/C₃H₆选择性高达5.2，揭示了材料对C₂H₄具有更强的热力学亲和力。
3. 穿透与分离性能结果：
动态穿透曲线显示C₃H₆在较短时间内穿透，而C₂H₄被有效截留，穿透时间差显著。计算得出的分离电位（Δq）和C₂H₄捕获容量均优于多数同类材料，证实了其产出高纯度C₂H₄的卓越能力。

机理分析
1. 尺寸与形状匹配效应：
Ni-TPT-TFSA的超微孔孔径（~0.55 nm）与C₂H₄（0.416 nm）和C₃H₆（0.45 nm）的动力学直径高度匹配。孔道的空间限域效应增加了气体分子与孔壁的接触面积，放大了范德华力相互作用。
2. 结合位点的主客体相互作用：
材料内部丰富的可及结合位点能够与C₂H₄分子中的π电子云产生更强的偶极-四极矩相互作用或π-络合作用。这种特异性的主客体相互作用导致C₂H₄的吸附热显著高于C₃H₆，从而在热力学上实现了对C₂H₄的优先识别与高效捕获。

总结
1. 本文成功设计并合成了一种新型超微孔MOF材料Ni-TPT-TFSA，通过精准调控孔道尺寸和引入丰富的可及结合位点，有效解决了MTO产物中C₂H₄/C₃H₆分离的难题。
2. 文章实验设计严谨，单组分吸附、IAST计算与动态穿透实验相互印证，充分证实了材料在实际工业分离条件下的优异性能与循环稳定性，为低碳烯烃的高效吸附分离提供了重要的材料基础和设计思路。

文章标题：An Ultramicroporous MOF with Abundant Accessible Binding Sites for Separating MTO Products
作者：Lei Zhang; Xinyue Yan; Caiyuan Shi; Ziyu He; Jianjun You; Cheng-Xia Chen
DOI：10.1021/acs.inorgchem.6c03062
文章链接：https://pubs.acs.org/doi/10.1021/acs.inorgchem.6c03062

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

中山大学陈成侠和厦门理工学院张磊团队报道了超微孔MOF材料Ni-TPT-TFSA，通过引入丰富可及结合位点，实现甲醇制烯烃产物中C2H4/C3H6的高效分离，动态穿透实验证实其优异的捕获容量与高纯乙烯产率。
