调控多孔有机笼的微孔环境实现乙炔/乙烯的精准分离

首页 > 行业动态 > 调控多孔有机笼的微孔环境实现乙炔/乙烯的精准分离

摘要

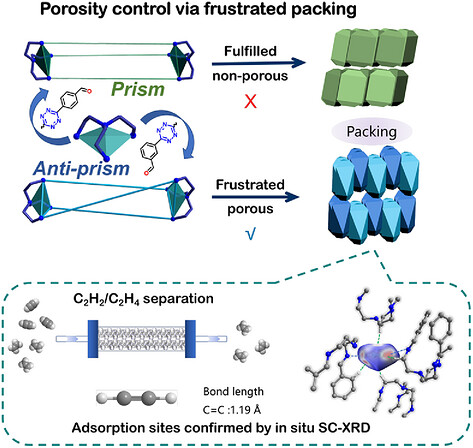

浙江大学刘明老师团队在Angew. Chem. Int. Ed. 2026，DOI：10.1002/anie.3036478）发表的研究中，提出基于四嗪基POCs结构修饰的外在孔隙工程策略。通过调节笼形状和外围空间位阻，精确调控阻挫堆积，实现高选择性乙炔吸附。优化的m-4N-cage在吸附和穿透实验中展现出媲美顶尖多孔分子材料的乙炔/乙烯分离性能。原位单晶衍射揭示乙炔分子被选择性吸附于定制的外在孔隙中，为分子晶体工程控制阻挫堆积提供了模型平台。

研究背景
1. 行业问题：
POCs在气体分离中潜力巨大，其孔隙分为内在孔隙和分子堆积产生的外在孔隙。目前研究多聚焦内在孔隙，而外在孔隙因分子间弱非共价作用对环境敏感，难以维持和精准设计，限制了其在精准分离中的应用。
2. 现有方案：

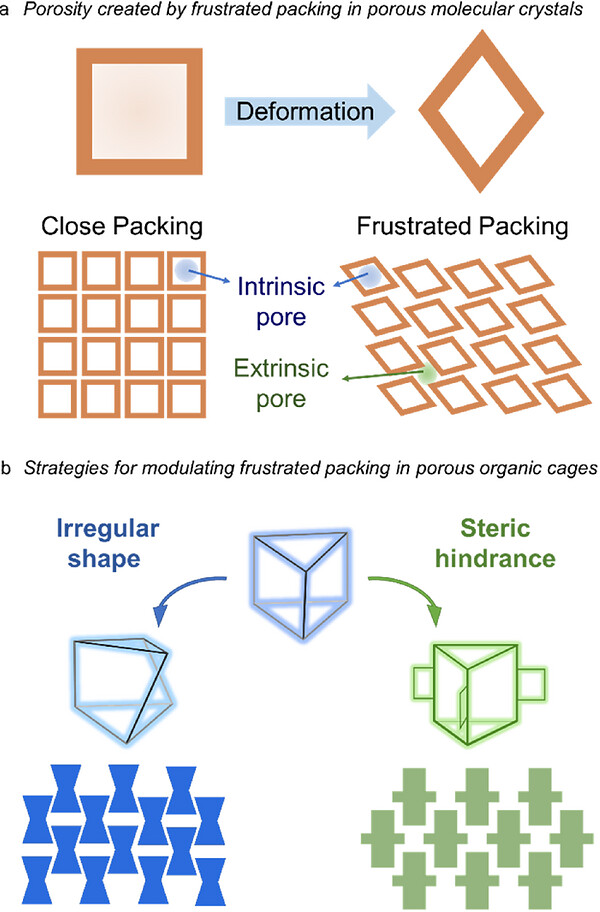

学者通过引入柔性烷基链或软多孔晶体实现特定气体的尺寸排阻或门控效应。通常通过制造笼形状不规则性或调节位阻诱导“阻挫堆积”，但这往往只是调控内在孔隙的副产物，系统调控外在孔隙仍不可预测。
3. 本文创新：
提出外在孔隙工程策略，基于四嗪基POCs，通过精准调控笼形状和外围空间位阻诱导“阻挫堆积”，定制外在孔隙微环境，实现乙炔/乙烯的高效精准分离，突破了传统仅关注内在孔隙的局限。

实验部分
1. 笼分子合成与结构调控：

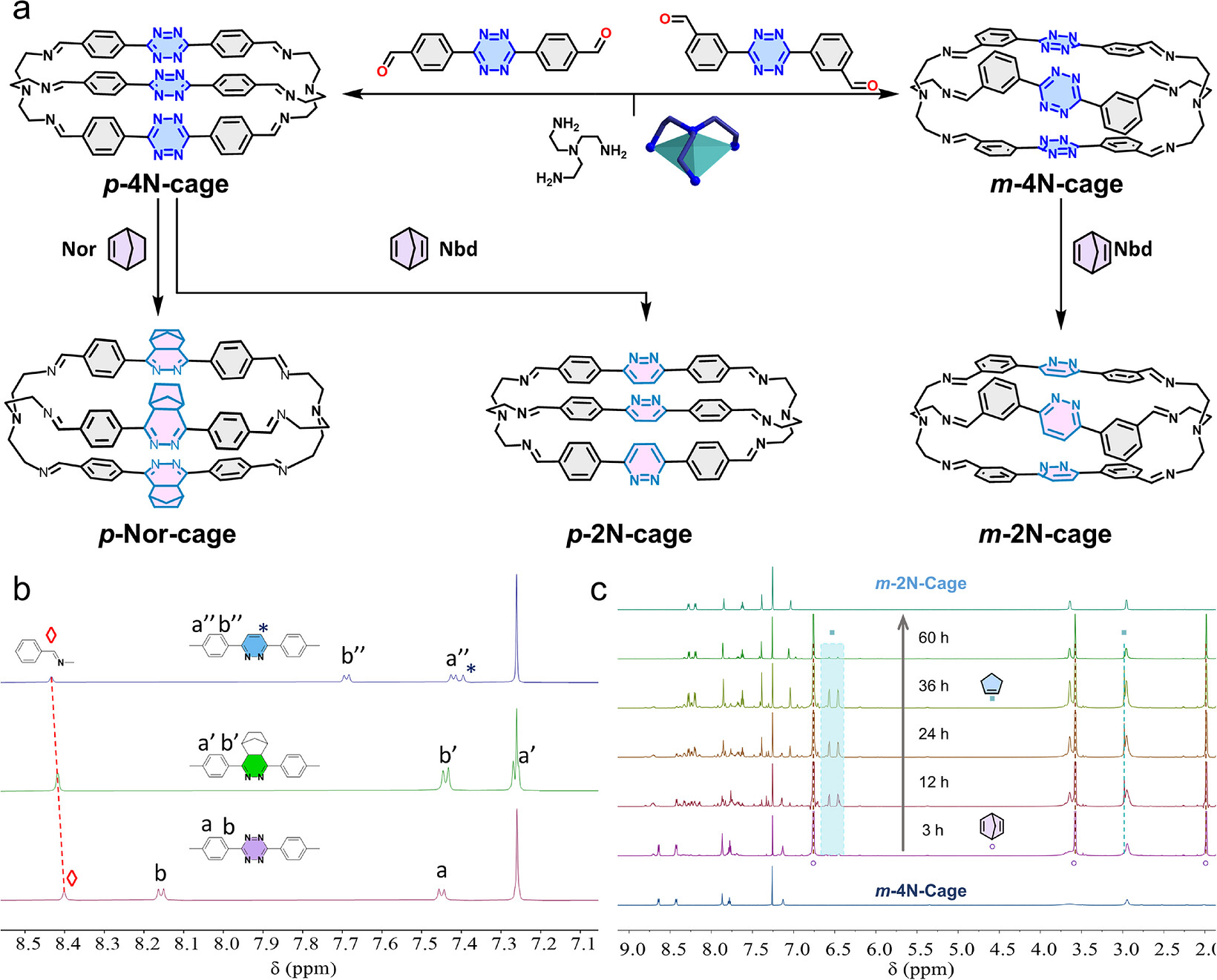

以四嗪衍生物和醛类为前驱体，通过动态共价化学合成系列四嗪基POCs。通过改变醛基单体的取代基位置（如间位取代），精准调控笼分子的几何形状和外围空间位阻，成功诱导分子间阻挫堆积。
2. 气体吸附与分离实验：

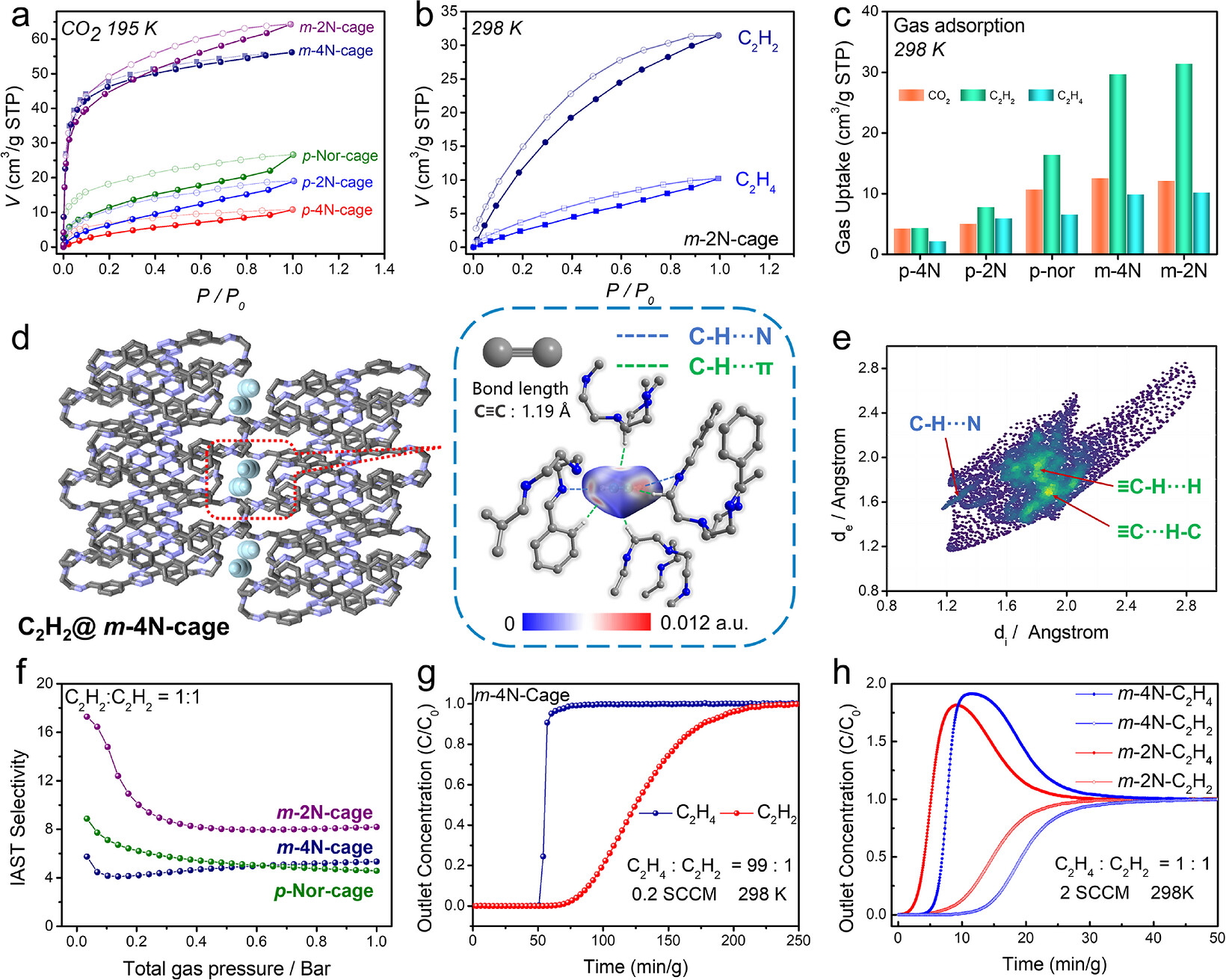

在298 K和1 bar下测试乙炔和乙烯吸附等温线。m-4N-cage对乙炔吸附量达2.45 mmol/g，乙烯仅为0.85 mmol/g。动态穿透实验表明，乙炔/乙烯混合气通过m-4N-cage固定床时，乙烯先穿透，乙炔保留时间显著延长，分离效率优异。
3. 原位单晶衍射实验：
将m-4N-cage单晶暴露于乙炔气氛中，通过原位SCXRD捕捉乙炔分子在晶体中的确切位置，直观证实乙炔特异性吸附于外在孔隙中。实验突破：实现了外在孔隙的精准定制，m-4N-cage的乙炔/乙烯分离性能达到多孔分子有机材料的最优水平。

分析测试
1. 结构与形貌表征：
SCXRD解析证实m-4N-cage具有预期的四嗪基笼状结构，分子间呈现明显的阻挫堆积模式。PXRD证实材料具有高结晶度，SEM显示其呈现规则的微米级多面体形貌。
2. 孔隙与比表面测试：
77 K N₂吸附测试显示，m-4N-cage具有永久孔隙率，BET比表面积为865 m²/g，孔径分布集中在0.65 nm左右，证实阻挫堆积成功构建了微孔级别的外在孔隙。
3. 吸附热与选择性计算：
基于吸附等温线计算IAST选择性，298 K下乙炔/乙烯(1:99)选择性高达18.5。等量吸附热(Qst)测试显示乙炔的Qst为42 kJ/mol，显著高于乙烯的28 kJ/mol，揭示了外在孔隙对乙炔的强亲和性。测试结果揭示：外围位阻调控成功诱导阻挫堆积，赋予了材料适宜的孔径和特异性吸附位点，实现了高效分离。

机理分析
1. 阻挫堆积机理：

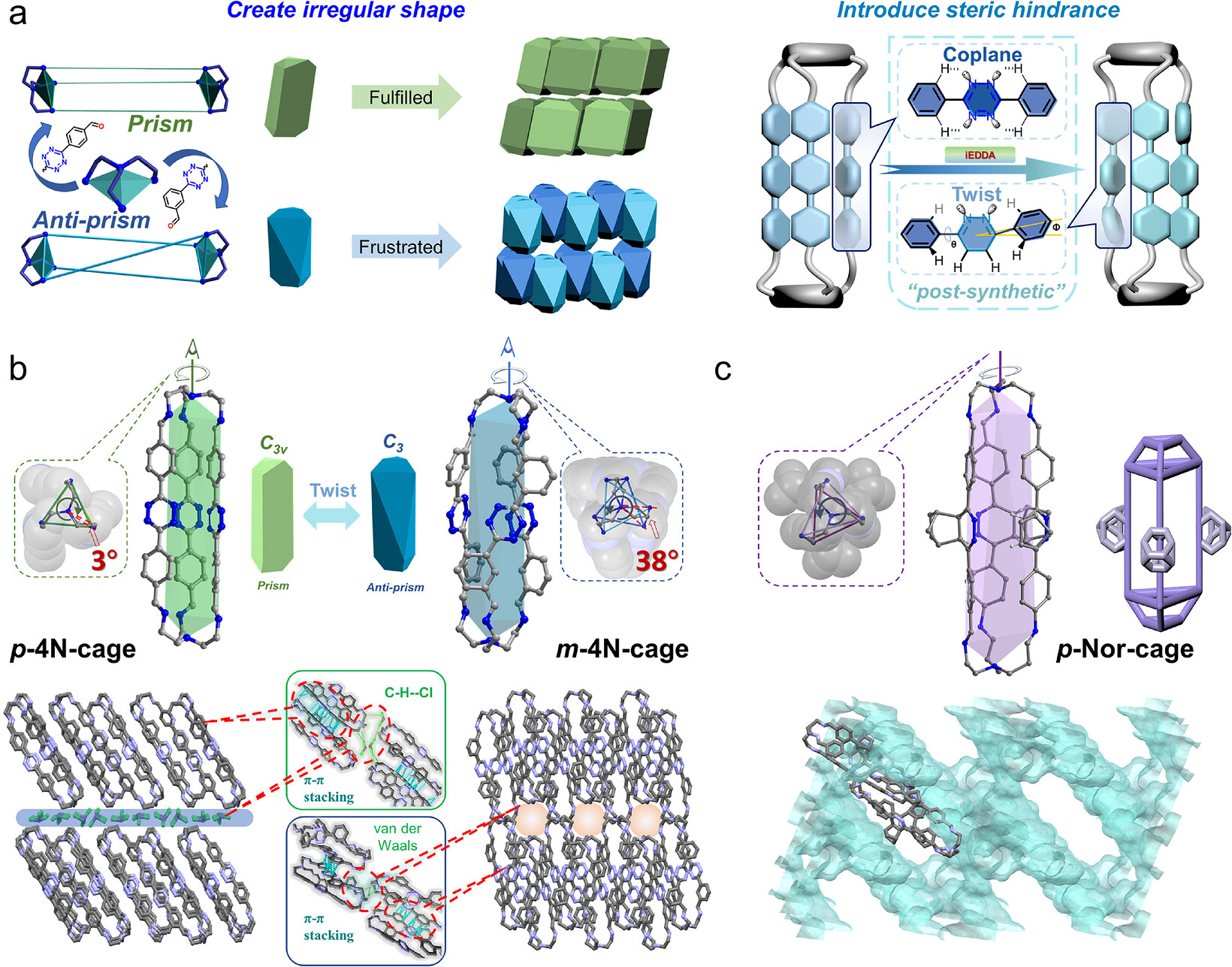

四嗪基团的引入增加了笼分子的刚性，而间位取代基导致分子形状不规则并产生空间位阻。两者协同作用打破了分子紧密堆积的热力学倾向，迫使分子采取非紧密堆积模式，从而形成连通的、尺寸均一的外在孔隙。
2. 特异性吸附机理：
原位SCXRD和理论计算表明，外在孔隙中的四嗪氮原子与乙炔的酸性C-H键形成强C-H···N氢键作用（键长约2.3 Å）。而乙烯缺乏强酸性氢，相互作用极弱。这种主客体相互作用差异是实现高精度分离的核心原因。

总结
1. 本文提出外在孔隙工程策略，通过调控四嗪基POCs的形状与位阻诱导阻挫堆积，成功定制了用于乙炔/乙烯精准分离的外在孔隙。
2. m-4N-cage展现出卓越的吸附选择性和穿透分离性能，原位衍射明确了吸附机理。
3. 该工作确立了外在孔隙作为靶向分离设计元素的地位，为多孔分子晶体工程提供了重要范式。

文章标题：Engineering Frustrated Packing of Porous Organic Cages for Precision Acetylene–Ethylene Separation
作者：Hongqing Li, Zhe Jia, Aiting Kai, Dingyue Hu, Jinjin Zhang, Ming Liu
DOI：10.1002/anie.3036478
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.3036478

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

浙江大学刘明老师团队在Angew发表文章，提出外在孔隙工程策略，通过调控四嗪基多孔有机笼的形状与位阻诱导阻挫堆积，成功定制外在孔隙，m-4N-cage在乙炔/乙烯精准分离中展现出媲美顶尖材料的优异性能。
