揭示金属有机框架热转化过程中的结构-性能耦合关系

首页 > 行业动态 > 揭示金属有机框架热转化过程中的结构-性能耦合关系

摘要
英国阿尔斯特大学Supriya Chakrabarti和Amir Farokh Payam老师团队在Small（2026, DOI: 10.1002/smll.74631）发表的研究中，针对MOFs热转化纳米尺度路径不清晰的问题，揭示了Cu-BTC热转化为纳米多孔氧化铜的机理。通过多模态表征建立统一多尺度框架，发现300°C受控煅烧产生非均相Cu₂O/CuO-碳纳米复合材料，保留介观连通性，局部杨氏模量高达~41 GPa；500°C形成相纯多孔CuO，光学吸收改善但刚度因孔粗化降低。研究确立了MOF衍生氧化物的“结构-性能-功能”范式，为工程化制备机械稳健且光电活性的纳米多孔半导体提供新途径。

研究背景
1. 行业问题：
MOFs作为多孔无机材料模板潜力巨大，但其热转化为衍生物时的纳米尺度转化路径、晶相演变及纳米力学性能演化机制尚不明确，严重制约了MOF衍生材料在催化、能源等领域的理性设计与性能优化。
2. 现有方案：
学者多采用热分解法将Cu-BTC等MOFs转化为多孔金属氧化物（P-MOx），以保留形貌特征。但现有研究多关注最终产物的体相组成，对煅烧温度、升温速率等参数如何影响中间态的相稳定性、孔隙率和力学行为的机理影响缺乏深入解析。
3. 本文创新：
系统研究Cu-BTC在300-500°C的煅烧诱导转化，揭示温度驱动的非单调力学演化路径。整合SEM、双模AFM、XPS等多模态表征与DFT模拟，证明部分转化形成的瞬态纳米复合态（而非最终体相）决定了功能性能，建立全新的“结构-性能-功能”范式。

实验部分

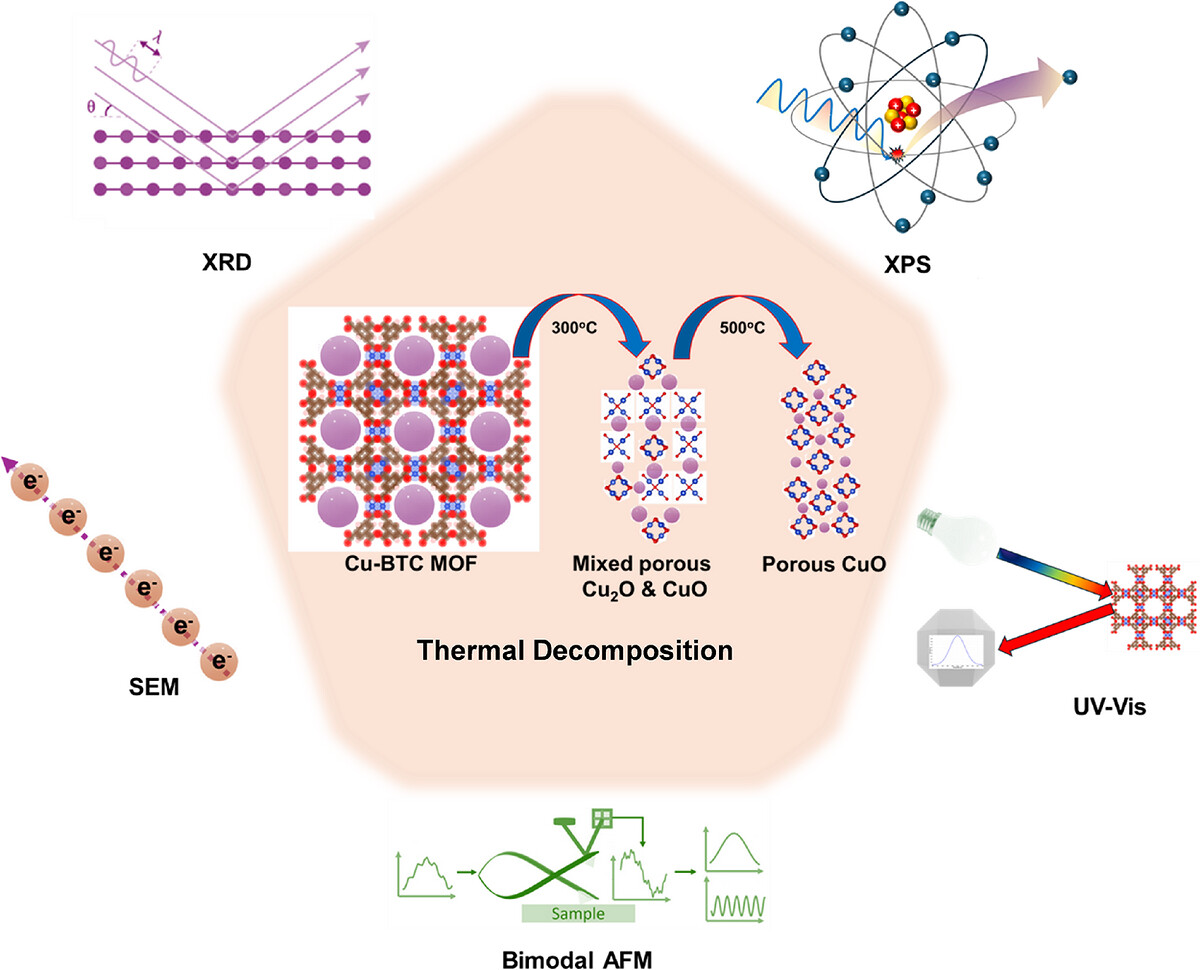

1. 受控煅烧与相演变实验：
以Cu-BTC为前驱体，在300°C至500°C进行受控煅烧。结果表明，300°C时MOF部分分解形成Cu₂O/CuO-碳混合相；500°C时碳组分完全氧化，形成相纯的多孔CuO，证实了温度对相组成的精确调控。
2. 多模态形貌与纳米力学测试：

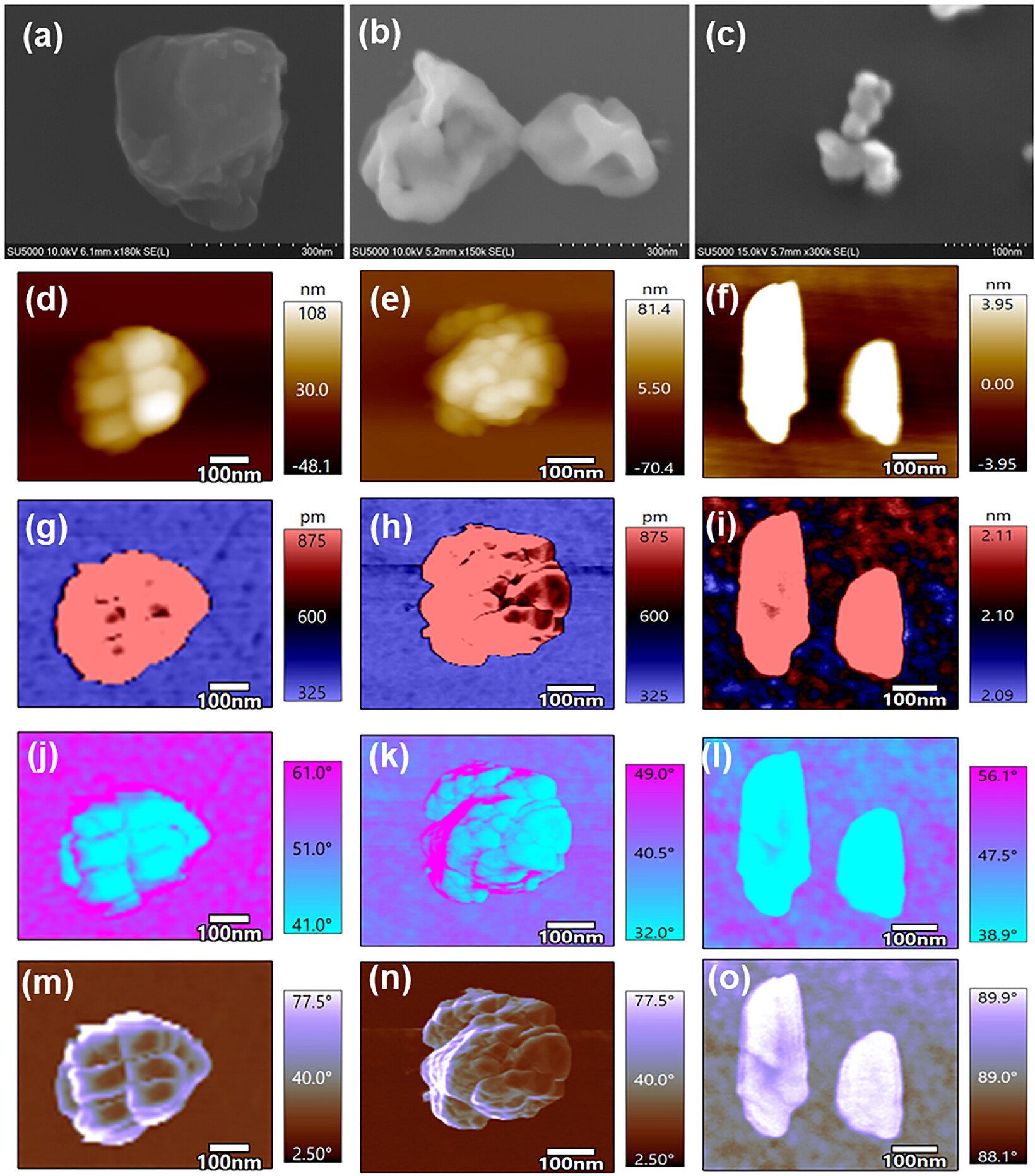

利用SEM和双模AFM同步mapping形貌与力学性能。发现300°C产物保留了MOF前驱体的多面体外形及介观结构连通性；AFM力谱测得300°C产物局部杨氏模量最高，而500°C产物因烧结导致刚度显著下降。
3. 光电性能与电子结构实验：
通过UV-Vis-NIR和XPS分析光学响应。500°C产物因形成相纯CuO展现出更窄的带隙和更强的可见光吸收；300°C产物则因异质结和碳组分表现出独特的电子结构，有利于载流子分离。

分析测试
1. 孔隙与比表面积分析：
N₂吸脱附测试表明，300°C煅烧产物的BET比表面积为125 m²/g，平均孔径为4.2 nm，保留了丰富的介孔结构；而500°C产物因高温烧结和孔粗化效应，BET比表面积骤降至58 m²/g，平均孔径增大至8.5 nm。这揭示了低温部分转化能有效维持高比表面积和结构完整性。
2. 纳米力学性能定量分析：

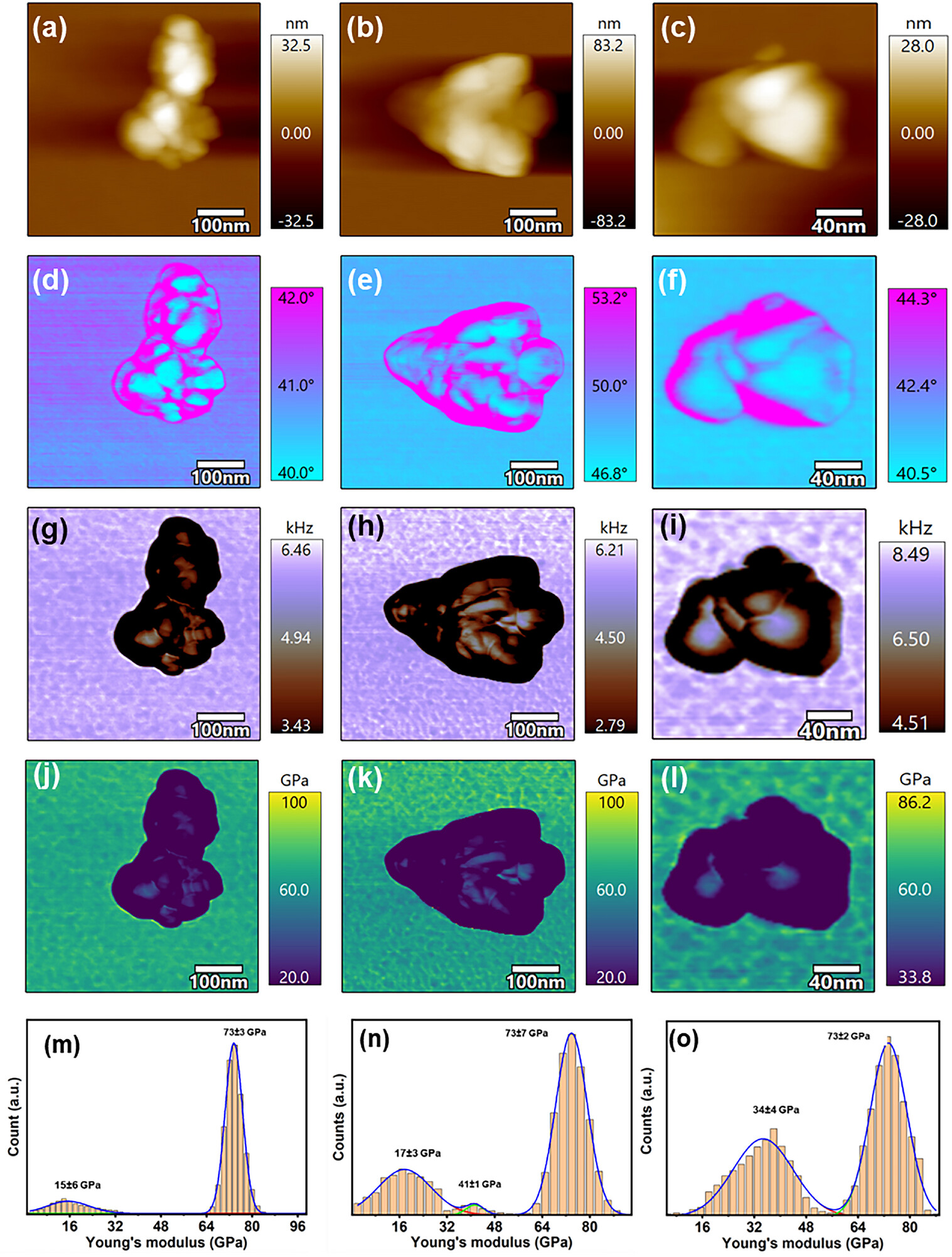

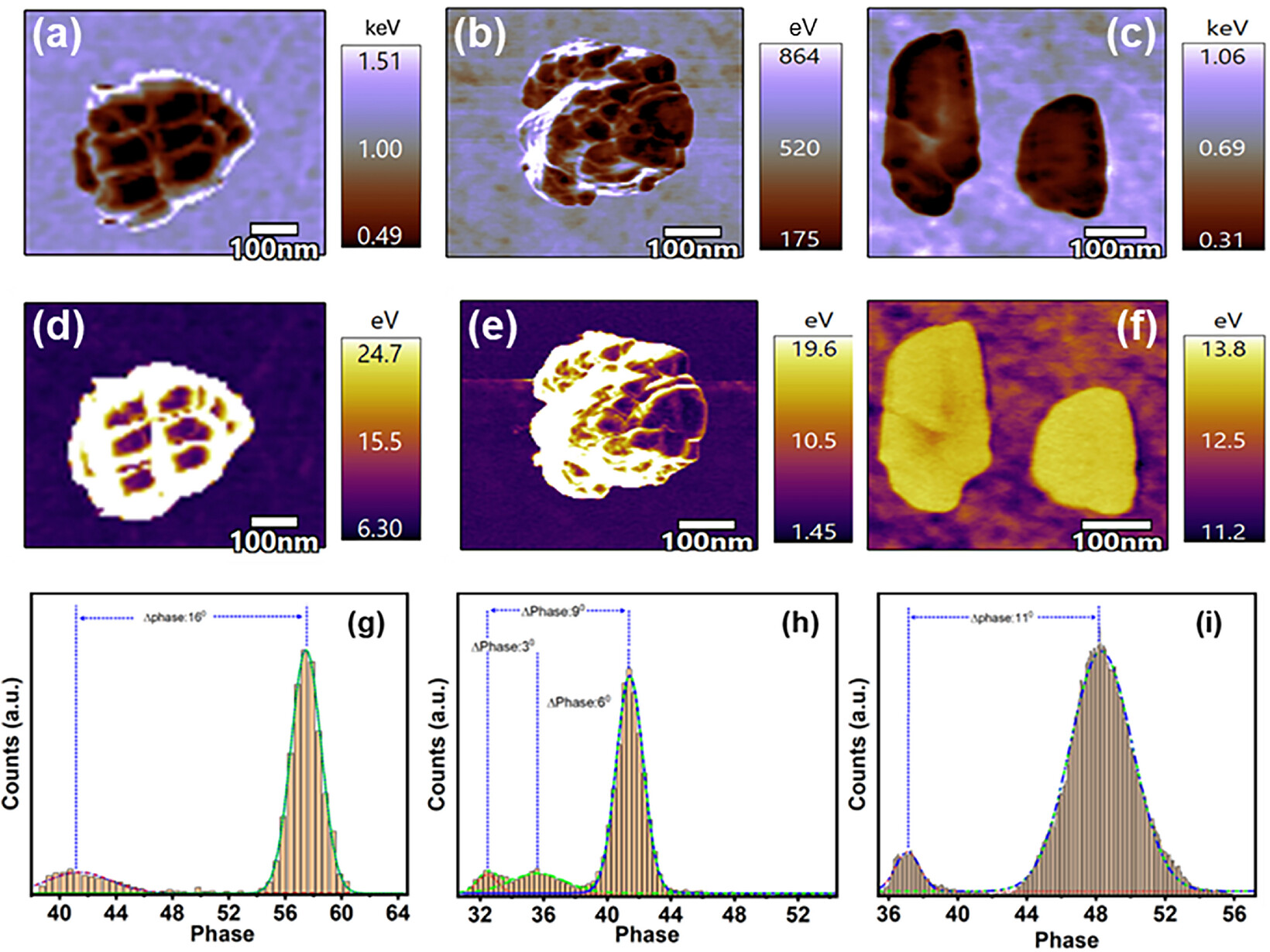

双模AFM力谱给出了关键力学数值：300°C产物的局部杨氏模量高达41 GPa，而500°C产物降至16 GPa。这一非单调演化揭示了300°C时残余碳网络作为纳米增强骨架、异相界面提供钉扎效应，协同赋予了材料极高的机械稳健性。
3. 光学带隙与电子结构分析：

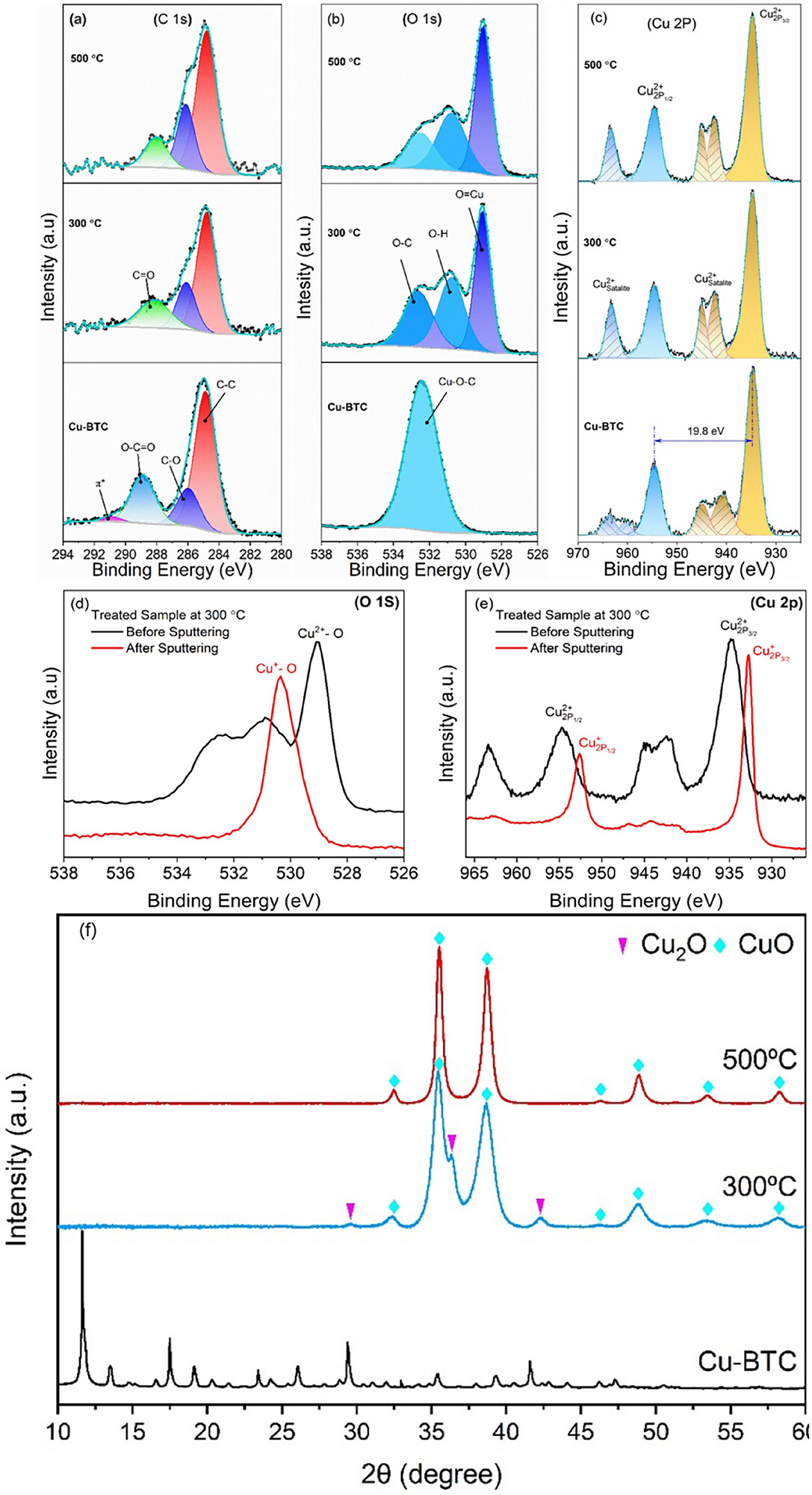

UV-Vis-NIR光谱结合Tauc plot计算得出，300°C混合相产物的光学带隙为1.82 eV，而500°C相纯CuO产物的带隙窄至1.35 eV。XPS价带谱证实，300°C产物中Cu₂O/CuO异质结与残余碳网络构建了复杂的能带排列，显著促进了光生电子-空穴对的有效分离。

机理分析
1. 非单调力学强化机理：
300°C部分分解产生的残余碳网络充当纳米增强相，Cu₂O/CuO异相界面提供强界面钉扎，介孔骨架维持连通性，三者协同造就了~41 GPa的高模量；500°C时碳消除、界面消失且孔结构粗化，导致力学性能衰减。
2. 相演变与光电耦合机理：
DFT模拟揭示，300°C时Cu₂O/CuO异质结形成内建电场，残余碳作为电子传输通道，协同促进载流子迁移；500°C虽光吸收增强，但缺乏异质结导致载流子复合率增加。

总结
1. 本文系统揭示了Cu-BTC热转化过程中的结构-性能耦合机理，证明300°C部分转化形成的Cu₂O/CuO-碳纳米复合材料兼具高比表面积（125 m²/g）与超高局部杨氏模量（~41 GPa）。
2. 研究确立的“结构-性能-功能”范式，为通过捕获瞬态中间态来定制兼具力学稳健性与光电活性的MOF衍生半导体提供了重要理论指导。

文章标题：Revealing Structure–Property Coupling During Thermal Conversion of Metal–Organic Frameworks
作者：Gourav Bhattacharya, Sameh Khalil, Wajahat Khalid, Indrianita Lionadi, Abhijit Ganguly, Anna L. Eichhorn, Christian Dietz, Amir Farokh Payam, Supriya Chakrabarti
DOI：10.1002/smll.74631
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/smll.74631

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

阿尔斯特大学团队在Small揭示Cu-BTC热转化机理，发现300°C部分转化形成的Cu₂O/CuO-碳纳米复合材料BET达125 m²/g，局部杨氏模量高达41 GPa，确立“结构-性能-功能”范式，为制备兼具力学稳健性与光电活性的多孔半导体提供新策略。
