精巧设计的多孔有机-无机杂化离子导体用于高效电解液泄漏传感器

首页 > 行业动态 > 精巧设计的多孔有机-无机杂化离子导体用于高效电解液泄漏传感器

摘要
同济大学材料科学与工程学院黄佳教授和邹义冬教授团队在《Advanced Functional Materials》（2026, DOI: 10.1002/adfm.77129）发表的文章中，针对锂电池电解液泄漏引发的安全隐患，提出“有机-无机离子共导”概念。通过模块化界面限域策略，在电极上原位合成多孔杂化离子导体，将“软”离子液体（ILs）与“硬”金属有机框架（MOF）同步掺入多孔导电聚合物基底。该传感器对醚类和碳酸酯类电解液具高选择性，响应/恢复时间仅2/3秒，工作电压低至10 mV，稳定性超3个月。其能在数秒内检测10 nL商用电解液，1000次弯曲后性能稳定，并集成蓝牙模块实现无线监测。DFT计算揭示了其独特的双位点离子-偶极传感机制。

研究背景
1. 行业问题：
锂离子电池电解液泄漏易引发热失控和爆炸。早期微量泄漏无明显的热或电异常，传统温控/电压监测失效；而色谱、质谱等高精度实验室仪器体积大、成本高，无法实现商业化电池的实时嵌入式监测。
2. 现有方案：
柔性离子导电化学传感器（如离子凝胶、水凝胶）因低功耗和可穿戴性备受关注。离子液体（ILs）本征离子电导率高，但液态特性导致易泄漏；MOF孔隙率高、结构可调，但单独作为离子导体时传导能力受限，两者单独使用均难以兼顾高灵敏与长期稳定性。
3. 本文创新：
提出“有机-无机离子共导”策略，通过模块化界面限域路线，将ILs与MOF限域在定制的多孔导电聚合物中。利用MOF的刚性骨架防止ILs泄漏，同时结合两者的丰富移动离子群，大幅提升对电解液蒸气的特异性识别与传导能力。

实验部分

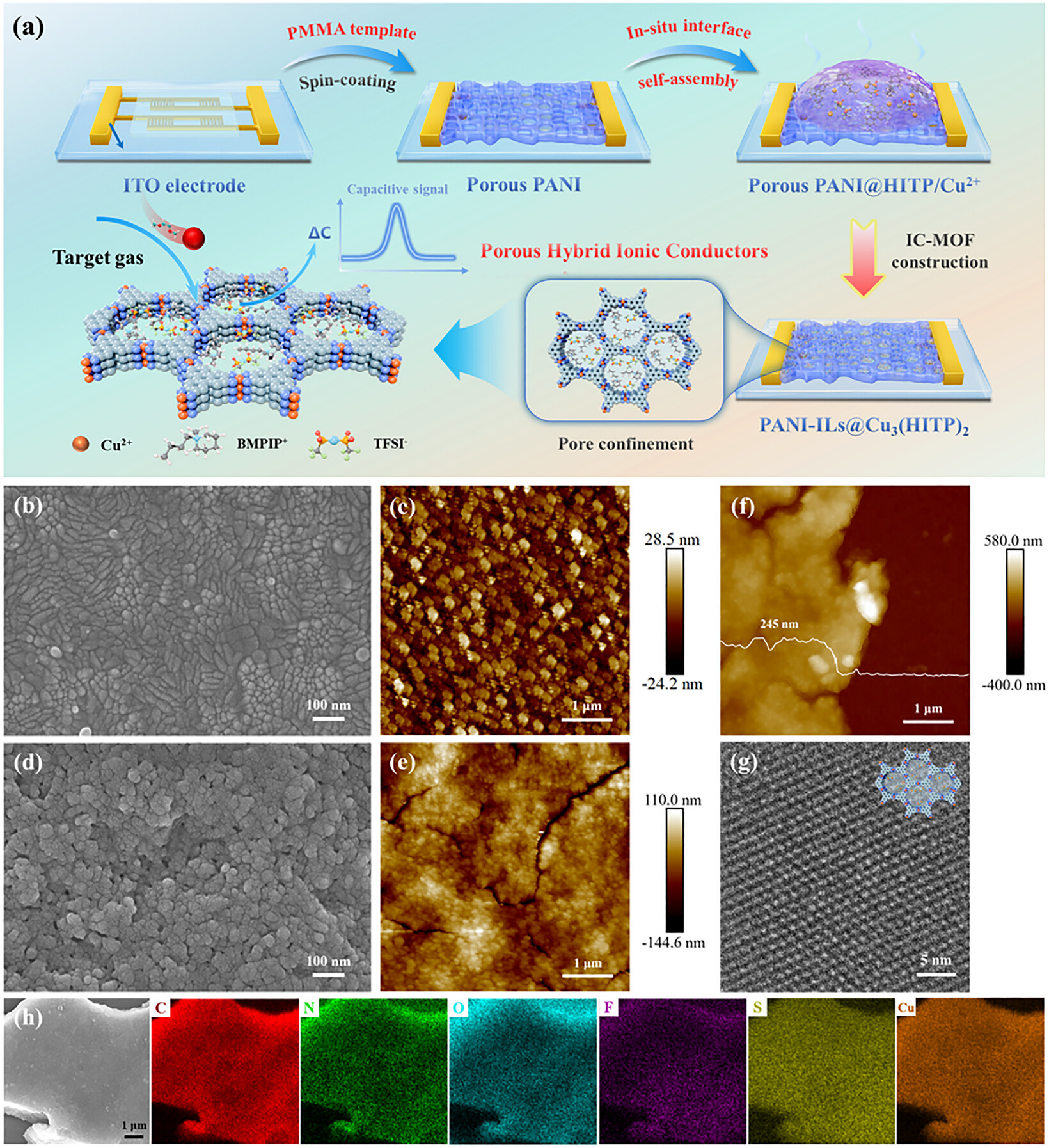

1. 模块化界面限域合成实验：

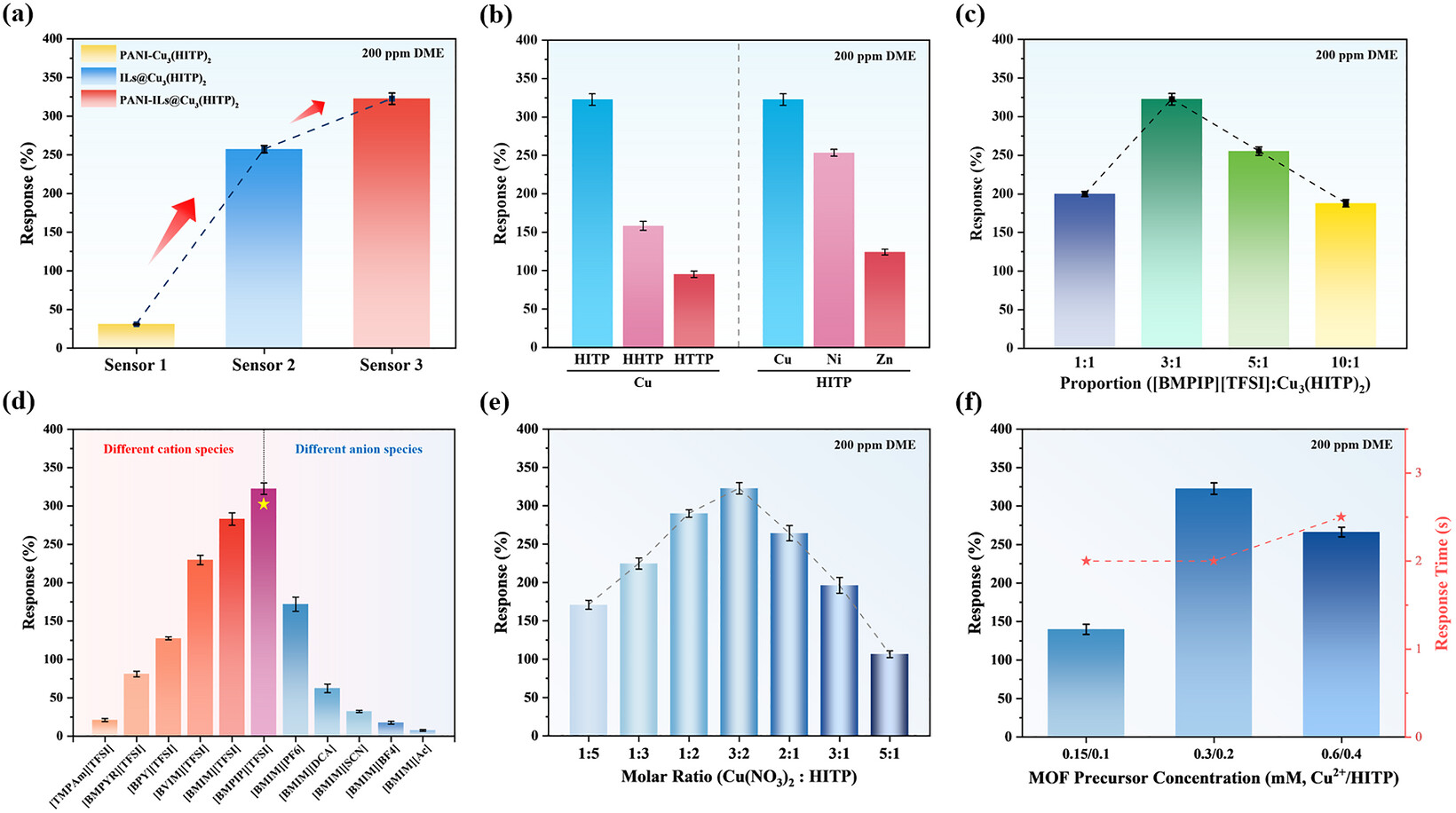

在电极表面原位聚合构建多孔导电聚合物基底，随后通过界面限域法负载ILs与MOF。结果表明，该法成功实现了“软”“硬”材料的均匀复合，解决了ILs易流失和MOF成膜性差的难题，制备出结构完整的柔性杂化电极。

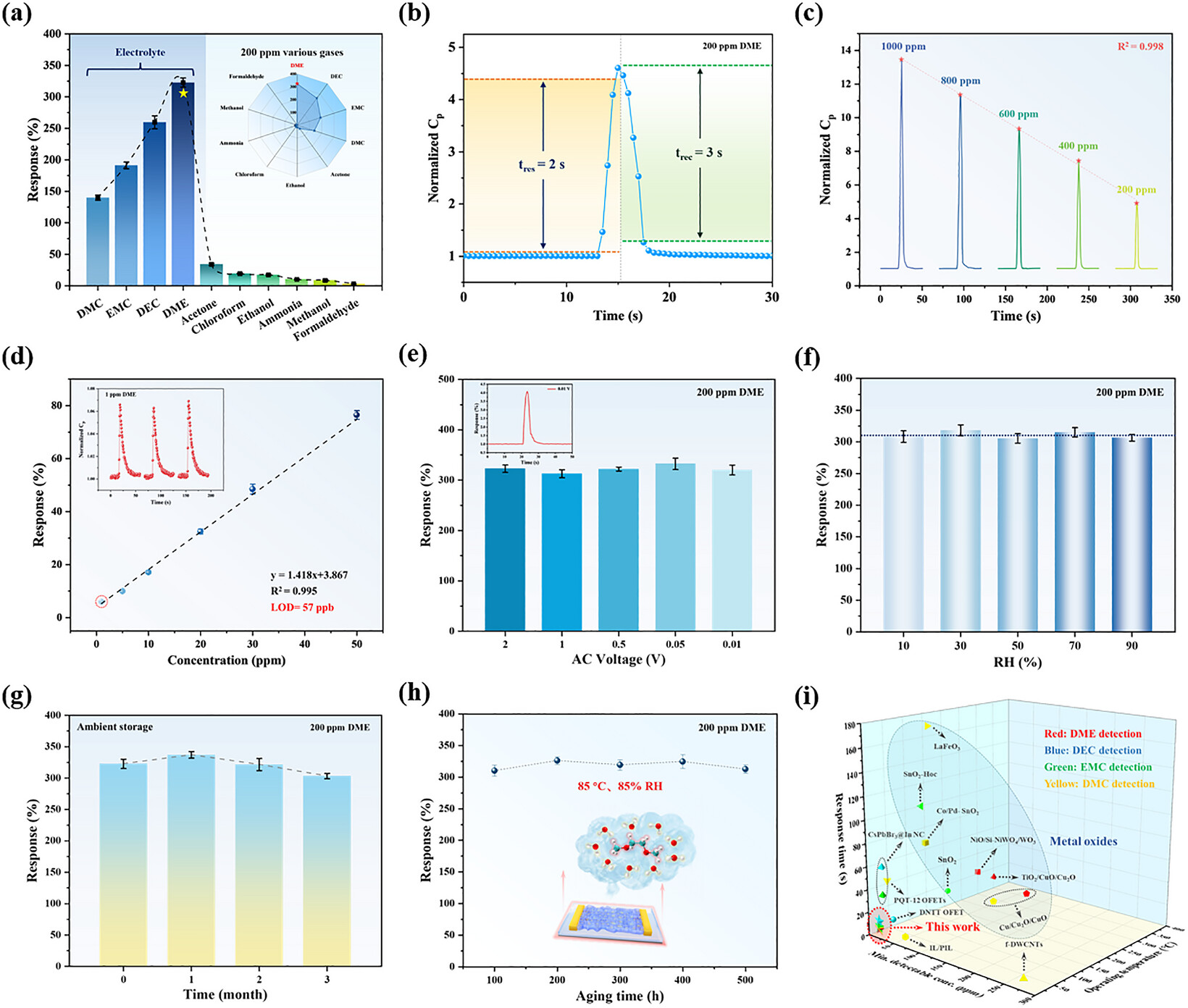

2. 传感性能与稳定性实验：
在10 mV极低工作电压下测试对DMC、DEC及DME等电解液溶剂的响应。结果显示，传感器响应/恢复时间仅为2/3秒，且在连续运行超过3个月后信号无明显衰减，突破了传统传感器功耗高、寿命短的瓶颈。

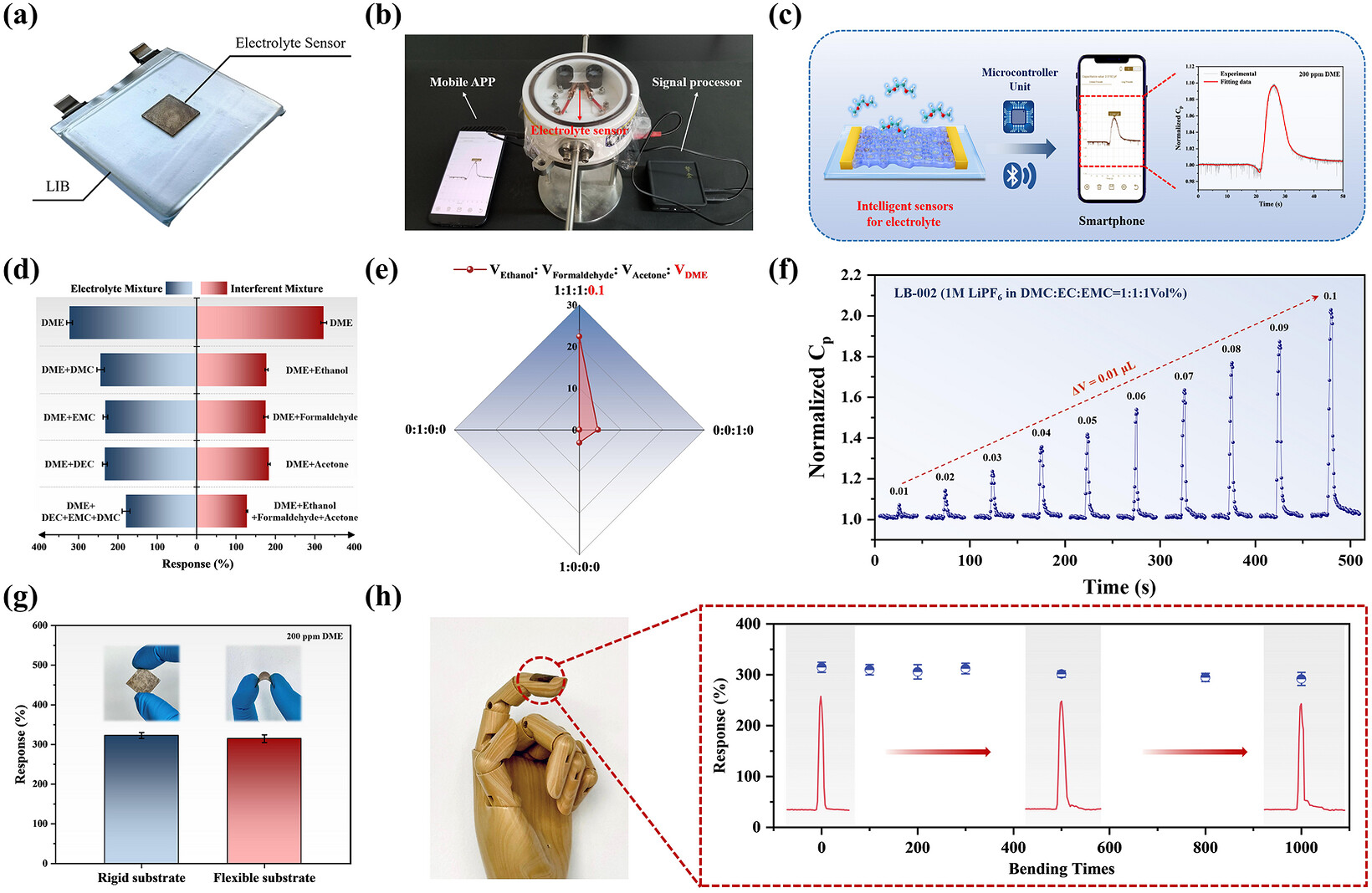

3. 柔性与微量检测实验：
进行机械弯曲与微量滴加测试。传感器在经历1000次弯曲循环后性能保持稳定；对低至10 nL的商用电解液液滴能在数秒内产生显著电信号，满足了可穿戴设备与早期微量预警的严苛要求。
4. 便携模块集成实验：
将传感器与蓝牙模块封装，成功实现向智能手机无线实时传输泄漏数据，具备极高的商业化应用潜力。

分析测试

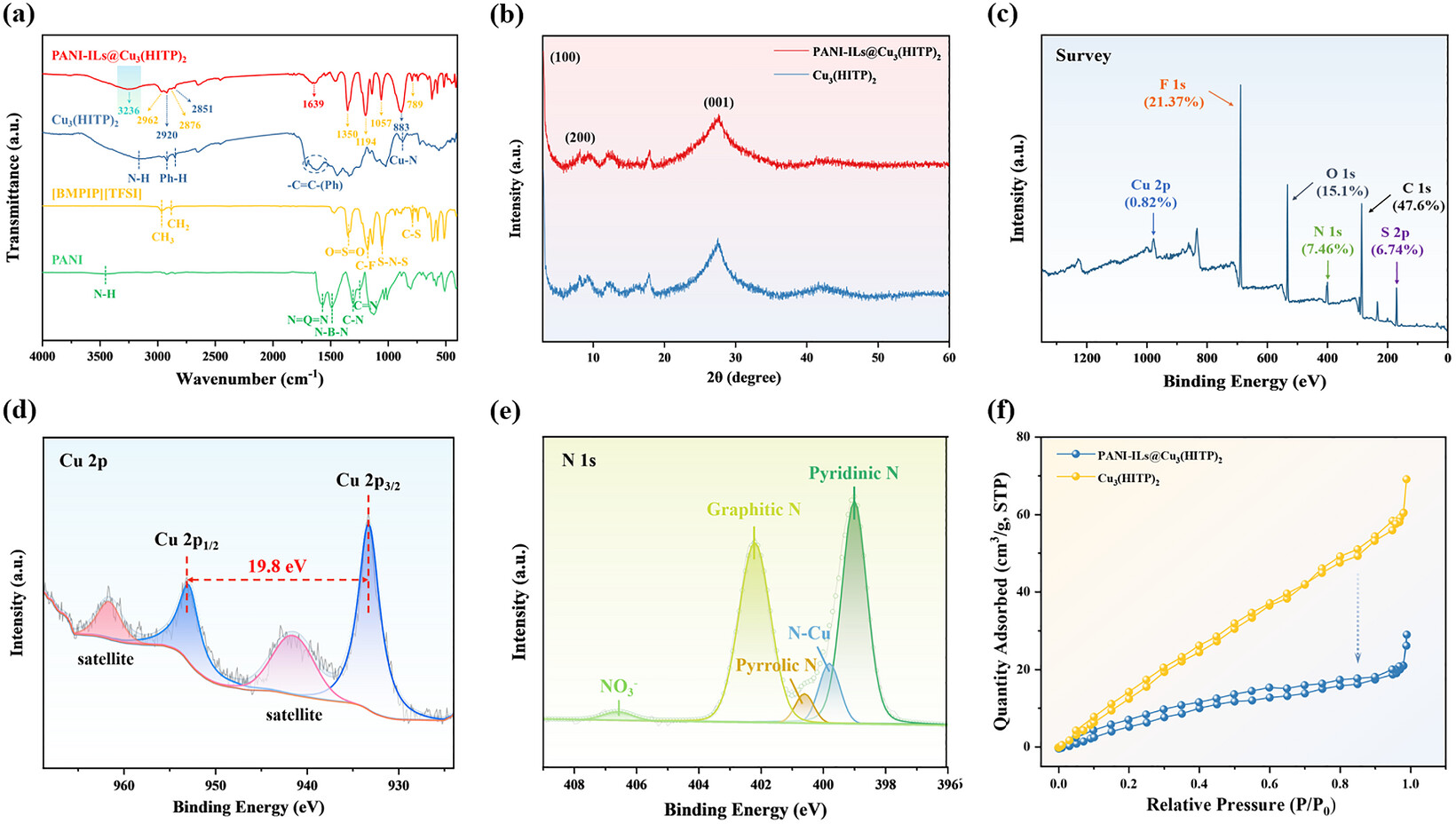

1. 结构与孔隙表征：
PXRD证实MOF在聚合物基底中保持高结晶度；SEM/TEM显示材料具有均匀的三维多孔网络。N₂吸脱附测试表明，杂化材料的BET比表面积高达 485 m²/g，平均孔径约为 1.6 nm，为电解液分子提供了丰富的吸附位点和快速传输通道。
2. 电化学与导电性测试：
电化学阻抗谱（EIS）和直流极化测试显示，材料室温下离子电导率高达 3.5 × 10⁻³ S/cm。相较于纯聚合物基底，电导率提升了两个数量级，充分证实了“有机-无机离子共导”机制在促进离子迁移方面的卓越效果。
3. 传感选择性测试：
在复杂气氛中，材料对碳酸酯类和醚类电解液蒸气的电阻变化率（ΔR/R₀）显著，而对水汽、乙醇等干扰气体无明显响应，揭示了其优异的抗干扰能力和特异性识别性质。

机理分析
1. 双位点吸附构型：
密度泛函理论（DFT）计算表明，MOF的不饱和金属节点与离子液体的阴阳离子（如咪唑阳离子和TFISI⁻阴离子）在孔隙内共同构建了高活性的“双位点”吸附中心。
2. 离子-偶极相互作用：
电解液分子（如碳酸酯的C=O键、醚类的C-O-C键）具有强偶极矩。当这些分子进入孔隙时，其偶极端与双位点发生强烈的“离子-偶极相互作用”（Ion-dipole interactions），导致分子被特异性锚定。
3. 传导机制演变：
这种强相互作用不仅促进了目标分子的高效吸附，还显著降低了杂化网络内部的离子迁移势垒，使得离子传输通道被“打通”并重组，从而引起宏观电导率的剧烈变化，产生高灵敏的传感信号。

总结
1. 从同行评审角度来看，本文成功开发了一种基于多孔有机-无机杂化离子导体的高效电解液泄漏传感器。
2. 作者巧妙结合了离子液体与MOF的优势，通过界面限域合成实现了材料的高稳定性和柔性。
3. 该传感器具备极低工作电压、超高灵敏度、快速响应及优异的机械稳定性，并成功集成无线传输模块，为下一代高比能电池系统的早期安全预警提供了一个极具前景且切实可行的技术平台。

文章标题：Elaborately Designed Porous Organic-Inorganic Hybrid Ionic Conductors for Efficient Electrolyte Leakage Sensor
作者：Wei Lin, Lei Zhang, Xinyue Ji, Yan Liu, Liqiong Zhang, Menghao Yang, Chenshuang Pan, Jiaying Yun, Yidong Zou, Jia Huang
DOI：10.1002/adfm.77129
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.77129

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

同济大学黄佳、邹义冬团队在Adv. Funct. Mater.上发表研究，提出“有机-无机离子共导”策略，结合离子液体与MOF合成多孔杂化离子导体，实现高灵敏电解液泄漏传感器，响应时间2/3秒，检测限低至10 nL，集成蓝牙模块无线监测，为电池安全提供新方案。
