设计基于三嗪的缩醛胺连接多孔有机聚合物用于高效CO2捕获与转化

首页 > 行业动态 > 设计基于三嗪的缩醛胺连接多孔有机聚合物用于高效CO2捕获与转化

摘要

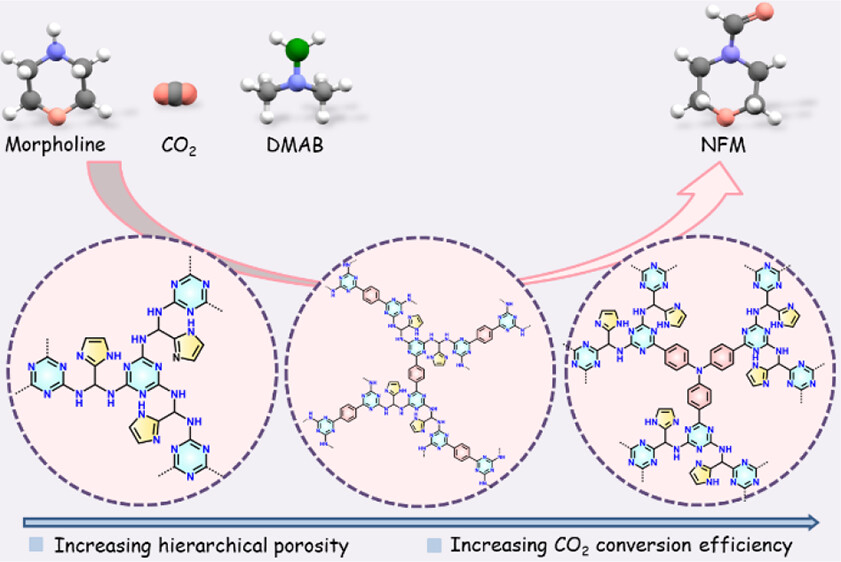

印度科学培育协会‌(IACS) Asim Bhaumik老师与国立首尔科学技术大学Eun-Bum Cho老师团队报道的研究（ACS Appl. Mater. Interfaces 2026, DOI: 10.1021/acsami.6c08640）中，针对CO2捕获与转化难以兼顾的难题，合成了三种富氮缩醛胺连接多孔有机聚合物。其中TBAL-POP-5比表面积达1053 m²/g，CO2吸附量1.92 mmol/g且选择性优异。结合绿色还原剂，该材料高效催化CO2还原胺甲酰化，构建了捕获与转化双功能平台。

研究背景
1. 行业问题：
大气CO2浓度攀升加剧全球变暖。CO2虽可作廉价C1源，但热力学稳定且动力学惰性。现有捕获与转化技术难兼顾，传统胺甲酰化依赖有毒试剂或高压氢气及贵金属催化剂，存安全与环保隐患。
2. 现有方案：
学者开发多孔材料用于CO2吸附，或用硅烷等替代还原剂进行转化。但硅烷体系原子经济性差、产生硅废物且成本高；单纯多孔吸附剂缺乏催化活性，无法实现CO2原位高值化利用。

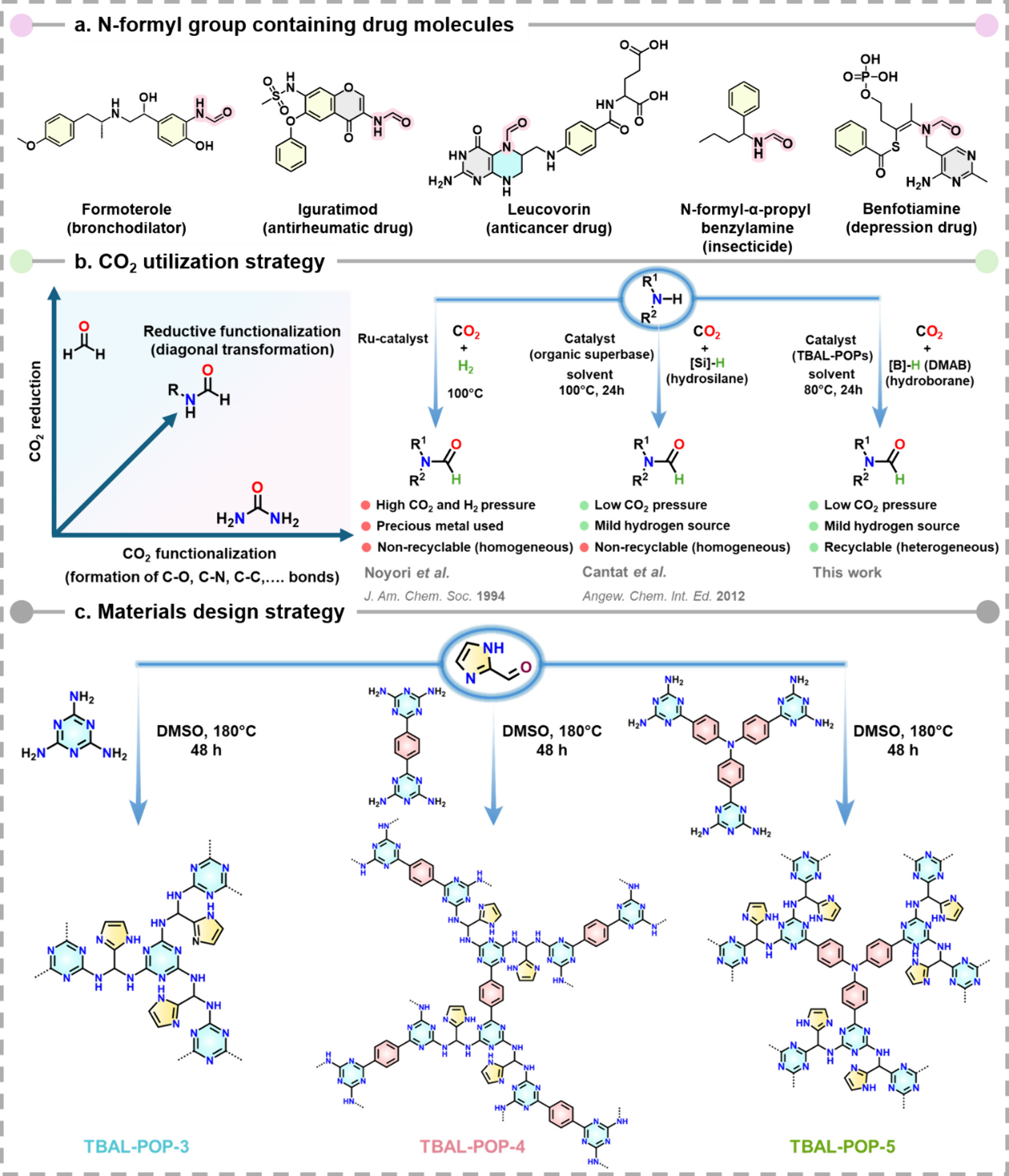

3. 本文创新：
构建基于三嗪的缩醛胺连接多孔有机聚合物（POPs），通过溶剂热席夫碱缩合反应调控分级孔隙。引入二甲胺硼烷（DMAB）作绿色还原剂，赋予富氮POPs“吸附-催化”双功能，实现CO2高效捕获与温和还原甲酰化。

实验部分
1. 聚合物合成：
溶剂热条件下，以三嗪基衍生物和芳香醛为前驱体，通过扩展席夫碱缩合反应，制备了三种缩醛胺连接多孔有机聚合物（TBAL-POP-3/4/5）。精确调控单体结构可有效调节交联度与孔隙环境。
2. 气体吸附与选择性：
273 K和1 bar下测试，TBAL-POP-5表现出最高CO2吸附量，并在273 K和298 K下实现极高CO2/N2选择性，证实富氮位点和分级介孔对CO2的强亲和力。
3. 催化胺甲酰化：
以TBAL-POPs为催化剂，CO2为C1源，DMAB为绿色还原剂进行N-甲酰化反应。TBAL-POP-5活性最优，高效将多种胺转化为高附加值甲酰胺，避免使用有毒试剂和高压氢气。实验突破：开发了兼具高CO2吸附选择性与优异催化活性的双功能POPs，突破了传统转化依赖贵金属或高耗能条件的限制。

分析测试
1. 结构与孔隙表征：

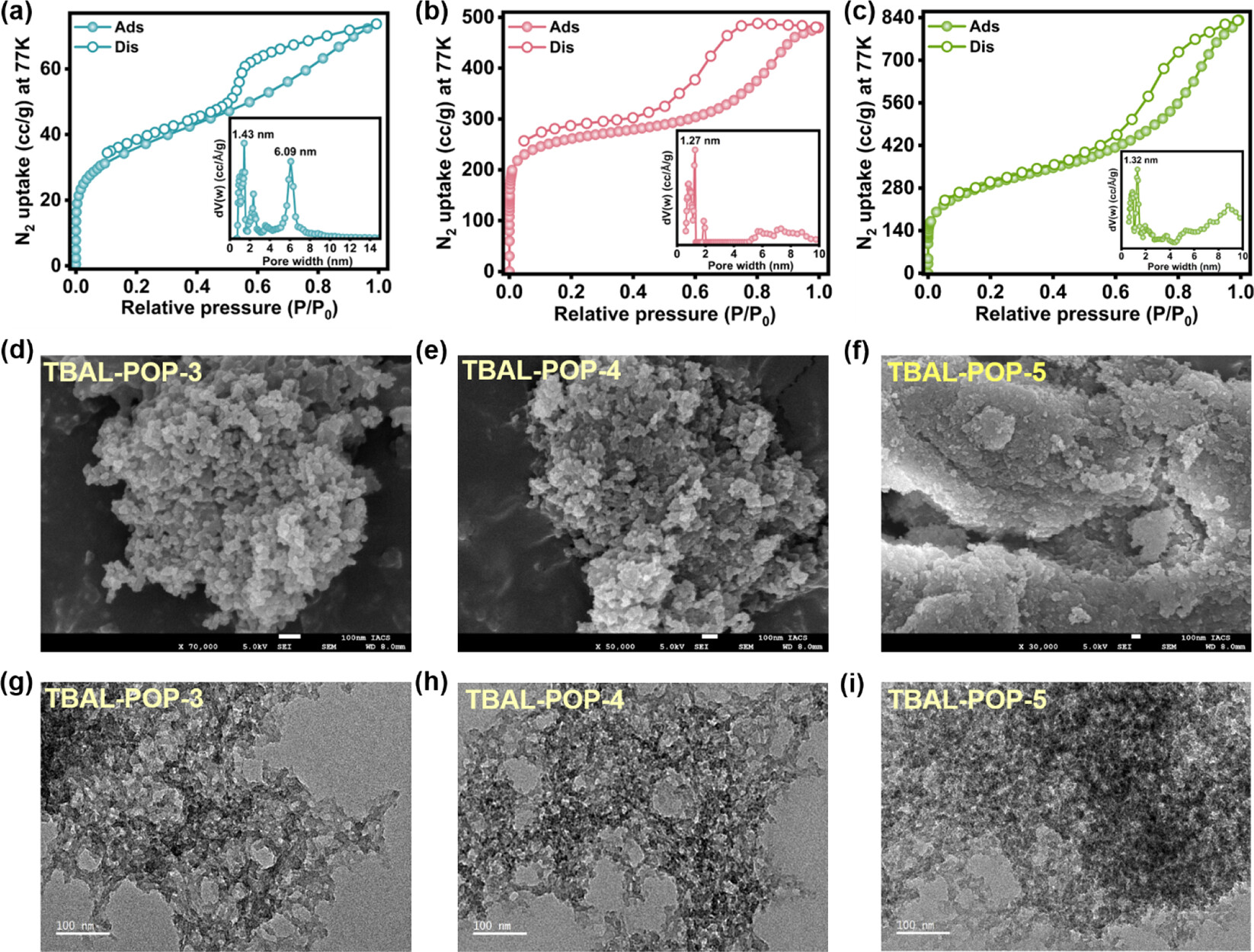

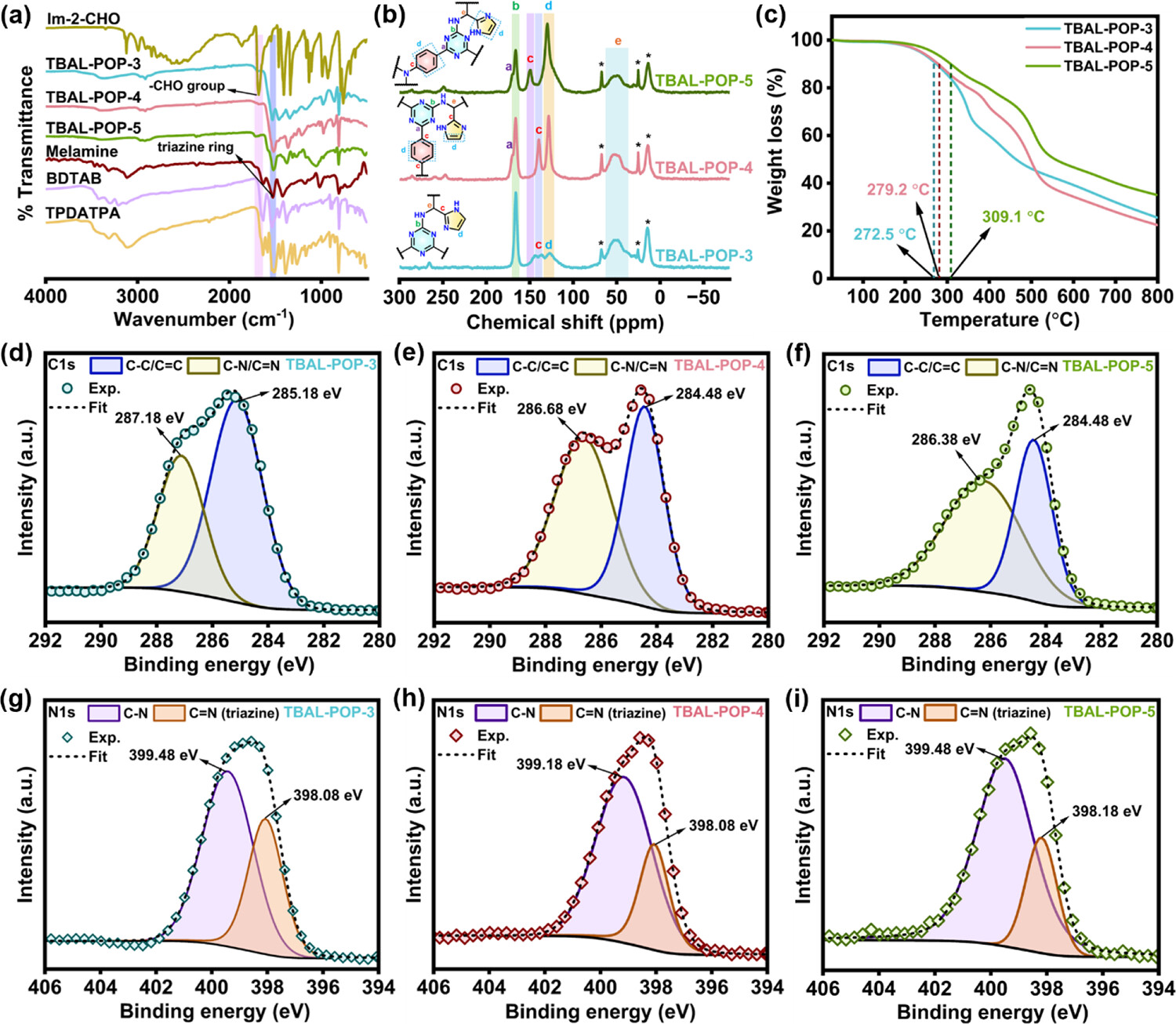

N2吸脱附测试表明，TBAL-POP-5具有最高的比表面积（1053 m²/g）和极高的分级介孔比例（84%）。FT-IR和固体核磁证实了缩醛胺键的成功形成，这种富含介孔的分级结构极大促进了气体分子的传质扩散。
2. 气体吸附测试：

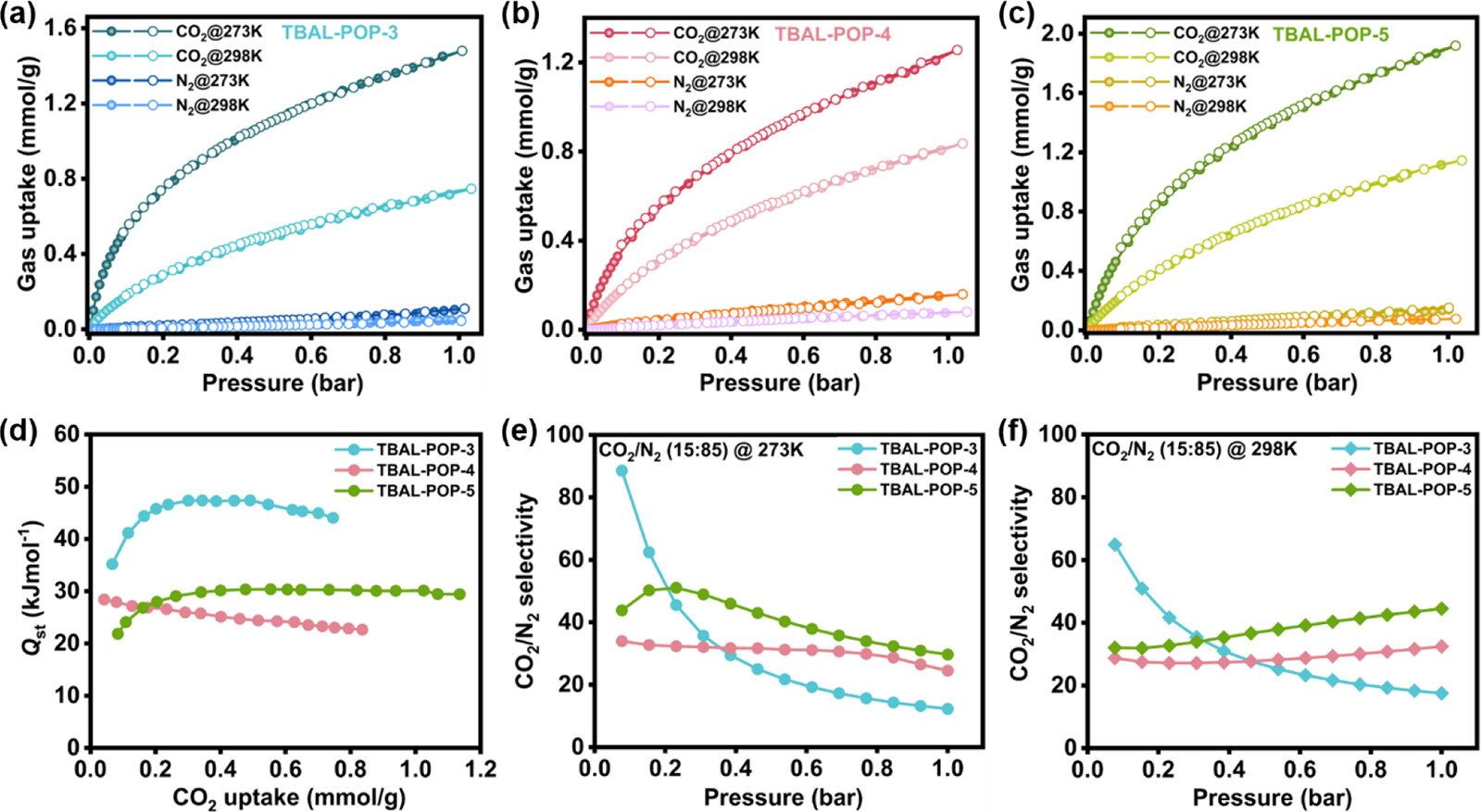

CO2和N2吸附等温线显示，TBAL-POP-5在273 K/1 bar下CO2吸附量达1.92 mmol/g，CO2/N2选择性高达43.82（273 K）和32.03（298 K）。高吸附量揭示了材料内部富氮三嗪环与CO2分子间的强偶极-四极相互作用。
3. 催化与稳定性测试：
GC-MS和NMR测试证实了甲酰胺产物的高收率。循环实验表明，TBAL-POP-5在多次反应后仍能保持较高的催化活性，XPS和SEM证实了材料在反应前后的化学状态和形貌稳定性。测试结果揭示：扩大的比表面积和优化的分级介孔结构是提升CO2捕获与催化转化效率的核心。

机理分析
1. 吸附与传质机理：
TBAL-POP-5中高达84%的分级介孔结构构建了高效的物质传输通道，使CO2分子能够快速扩散至内部活性位点；同时，骨架中密集的三嗪环和缩醛胺氮原子提供了丰富的路易斯碱性位点，显著增强了对CO2的特异性吸附。
2. 催化转化机理：
在胺甲酰化反应中，富氮多孔骨架不仅富集了CO2，其碱性氮位点还协同活化了CO2分子和胺类底物。DMAB作为温和氢源，在孔道内将活化的CO2还原为甲酰基中间体，进而与胺发生亲核加成，高效完成“对角线转化”。

总结
1. 本文合成了三种三嗪基缩醛胺连接多孔有机聚合物。TBAL-POP-5凭借高比表面积和丰富分级介孔，实现了优异的CO2吸附与选择性。
2. 结合绿色还原剂DMAB，该材料高效催化CO2还原甲酰化，成功实现了CO2捕获与高值化转化。

文章标题：Designing Triazine-Based Aminal-Linked Porous Organic Polymers for Efficient CO2 Capture and Conversion
作者：Debabrata Chakraborty，Mampi Maji，Bhabani Malakar，Rupak Chatterjee，Mukaddar Sk，Ranjit Thapa，Eun-Bum Cho*，Asim Bhaumik*
DOI：10.1021/acsami.6c08640
文章链接：https://pubs.acs.org/doi/10.1021/acsami.6c08640

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

印度Asim Bhaumik与韩国Eun-Bum Cho团队发文，合成富氮缩醛胺连接多孔有机聚合物。TBAL-POP-5比表面积1053 m²/g，具优异CO2吸附与选择性，并高效催化CO2还原甲酰化，实现碳捕集与高值转化双效合一。
