MOF的配体偶极工程实现高效SF₆/N₂分离 | 上海楷树化学科技有限公司

首页 > 行业动态 > MOF的配体偶极工程实现高效SF₆/N₂分离

MOF的配体偶极工程实现高效SF₆/N₂分离

摘要
浙江师范大学何亚兵教授团队在ACS Materials Letters上发表的研究中，通过顺反异构与甲基化协同调控配体偶极矩和孔道限域效应，成功构建了三例同构分区acs-MOFs（ZJNU-181-trans、ZJNU-181-cis和ZJNU-181-2Me），用于在SF₆/N₂混合气体中回收低浓度SF₆。ZJNU-181-2Me具有最大的SF₆/N₂穿透时间差（141.5 min/g）和优异循环稳定性。

研究背景
1. 行业问题：
《巴黎协定》将SF₆其列为受控物质，工业上采用SF₆/N₂混合气体替代纯SF₆，但这带来了低浓度SF₆高效回收的严峻挑战。
2. 现有方案：
传统SF₆低温蒸馏等相变分离法能耗极高。沸石和活性炭等吸附剂存在吸附量低或选择性差的问题。现有MOF策略主要依赖构建接近SF₆动力学直径5.13 Å的微孔并引入极性基团，但通常为单因素调控，难以打破容量与选择性之间的权衡。
3. 本文创新：

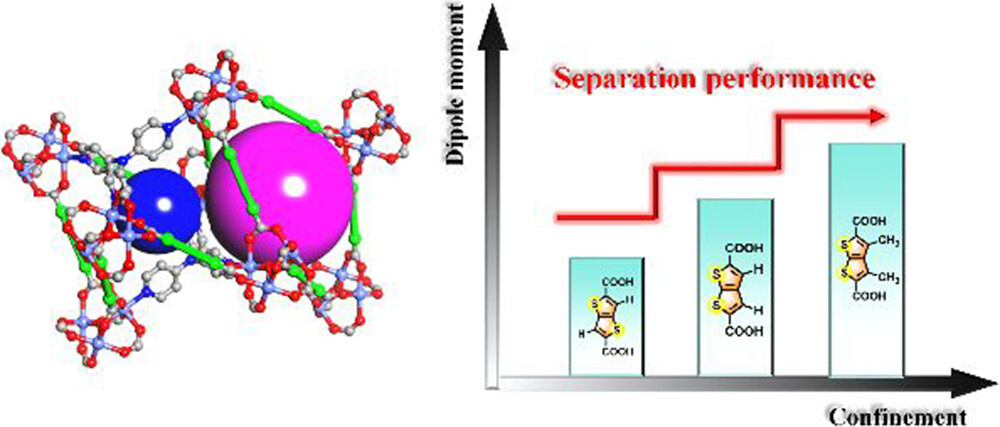

将孔空间分区PSP策略与配体偶极工程结合，通过顺反异构与甲基化协同，实现限域效应和偶极矩的梯度增强。设计三种功能化二羧酸配体，偶极矩从0.002 D梯度提升至2.258 D，同时甲基引入位阻效应创造受限孔微环境，突破单一调控局限。

实验部分
1. 配体设计与合成：

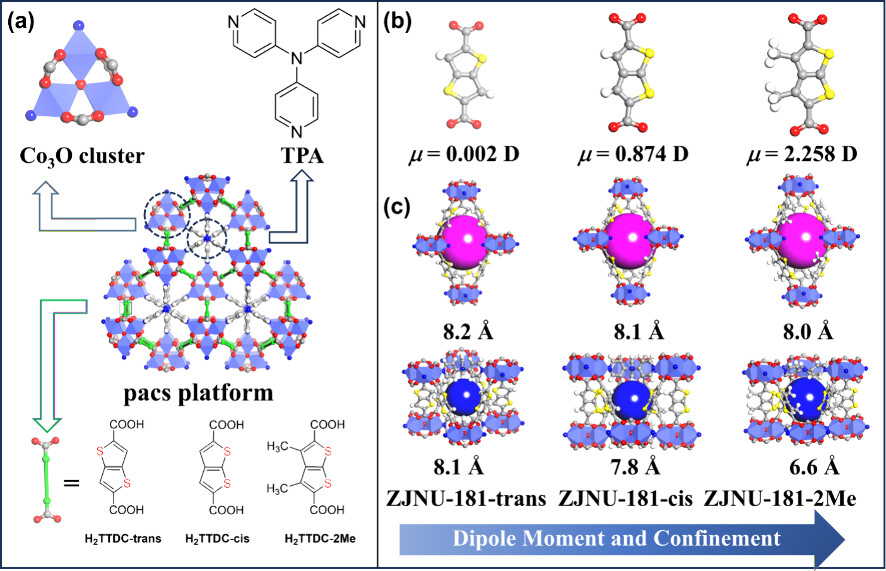

选取三种噻吩并噻吩二羧酸配体——H₂TTDC-trans（偶极矩0.002 D）、H₂TTDC-cis（0.824 D）和H₂TTDC-2Me（2.258 D）。cis异构体因硫杂原子空间取向具有更高偶极矩，2Me配体中甲基进一步增强偶极矩并引入位阻。
2. MOF合成与结构调控：
以三种配体分别与金属盐通过溶剂热法合成三例同构分区acs-MOFs。PXRD证实三者同构，随着配体甲基化和异构化，孔道尺寸从trans逐步缩小至2Me，实现孔道限域效应的梯度调控。
3. 气体吸附与分离实验：
在298 K下测试SF₆和N₂单组分吸附等温线，计算等量吸附热与IAST选择性；进行动态SF₆/N₂混合气体穿透实验，评估实际分离能力与循环稳定性。
实验突破：首次将梯度偶极-限域调控应用于SF₆/N₂分离，ZJNU-181-2Me在吸附容量与选择性上均超越同类材料，穿透时间差创纪录。

分析测试
1. 结构表征：

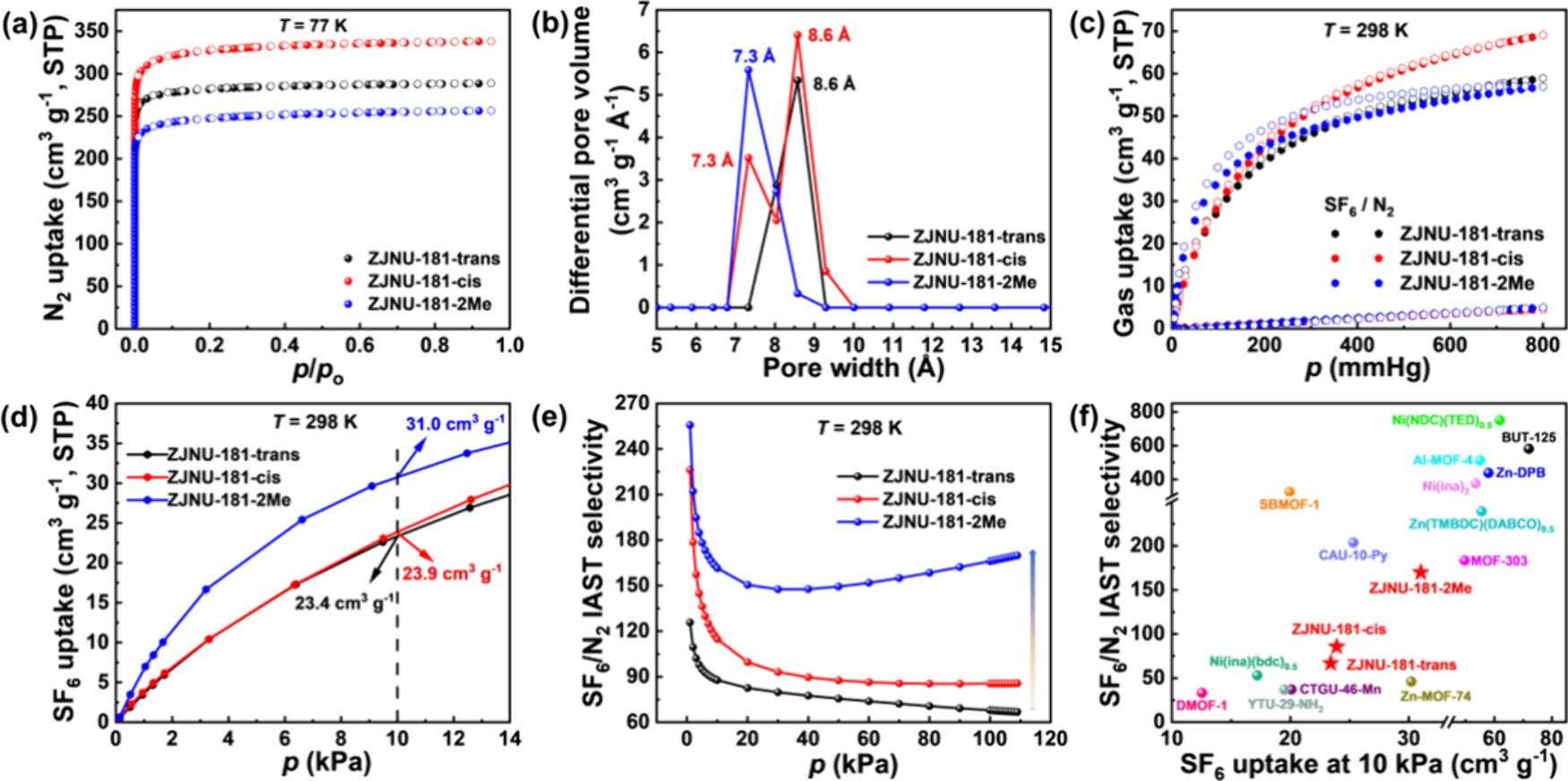

ZJNU-181-trans、-cis和-2Me的最大孔径分别为8.2 Å、8.1 Å和7.3 Å（次级孔径从8.1/8.0 Å降至7.8/6.6 Å）。ZJNU-181-2Me形成均匀的7.3 Å孔道，与SF₆动力学直径（5.13 Å）形成最佳限域匹配。
2. 气体吸附与热力学测试：
在298 K下，SF₆单组分吸附量遵循2Me > cis > trans顺序。等量吸附热（Qst）计算表明，ZJNU-181-2Me对SF₆的吸附热达**–33.04 kJ/mol**，显著高于其他两者，证实甲基化与异构化协同增强了主-客体结合力。
3. 选择性与穿透测试：

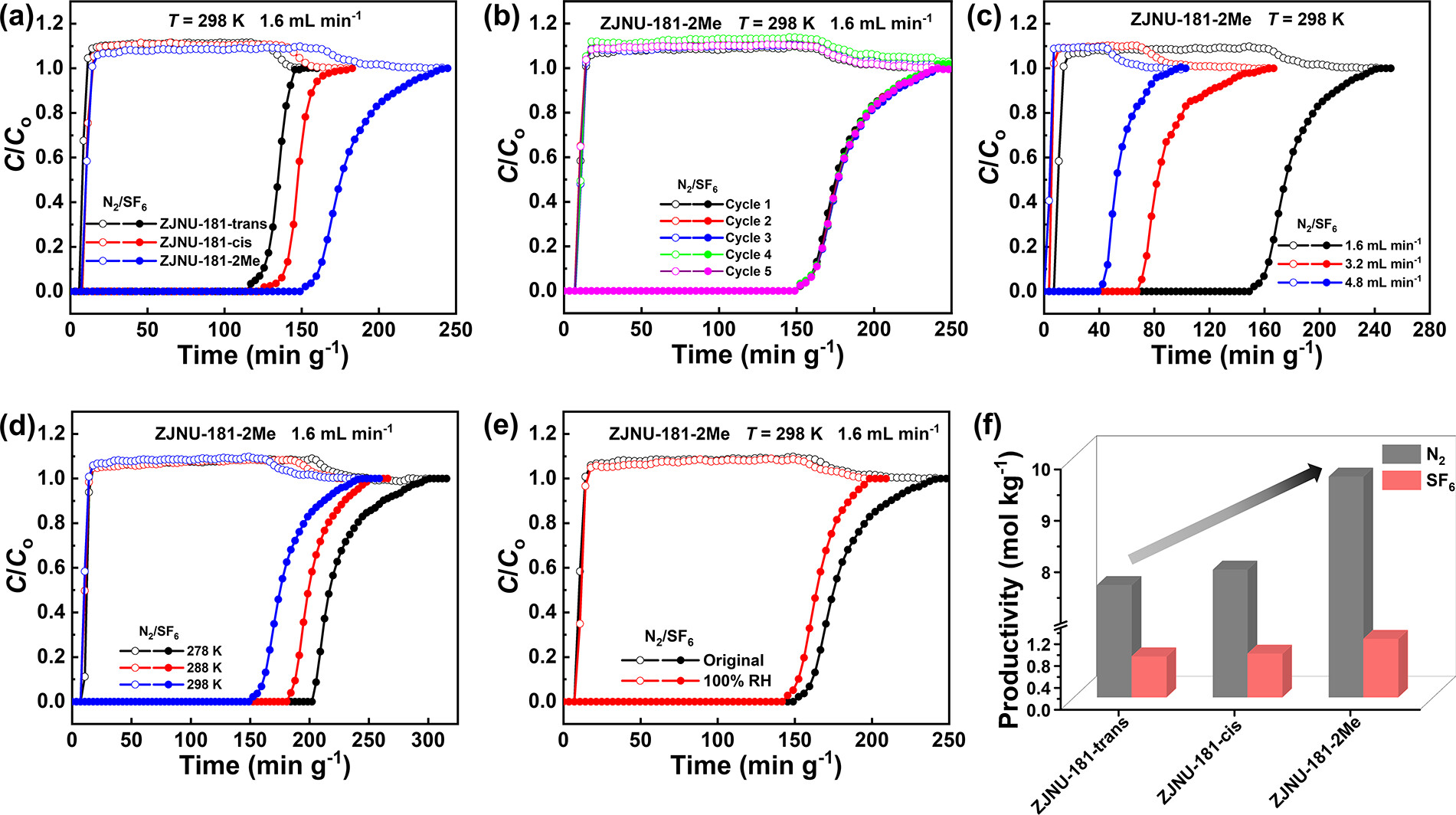

在298 K、10 kPa下，IAST计算SF₆/N₂选择性，ZJNU-181-2Me高达169.8。动态穿透实验证实，ZJNU-181-2Me的SF₆/N₂穿透时间差达141.5 min/g，且多次循环后性能无衰减，展现出卓越的分离效率与工业应用潜力。

机理分析
1. DFT理论预测：
合成前通过密度泛函理论计算配体偶极矩（0.002 D → 0.824 D → 2.258 D），精准预测SF₆亲和力顺序为2Me > cis > trans，为实验设计提供理论指导并被完美验证。
2. 结合机理：

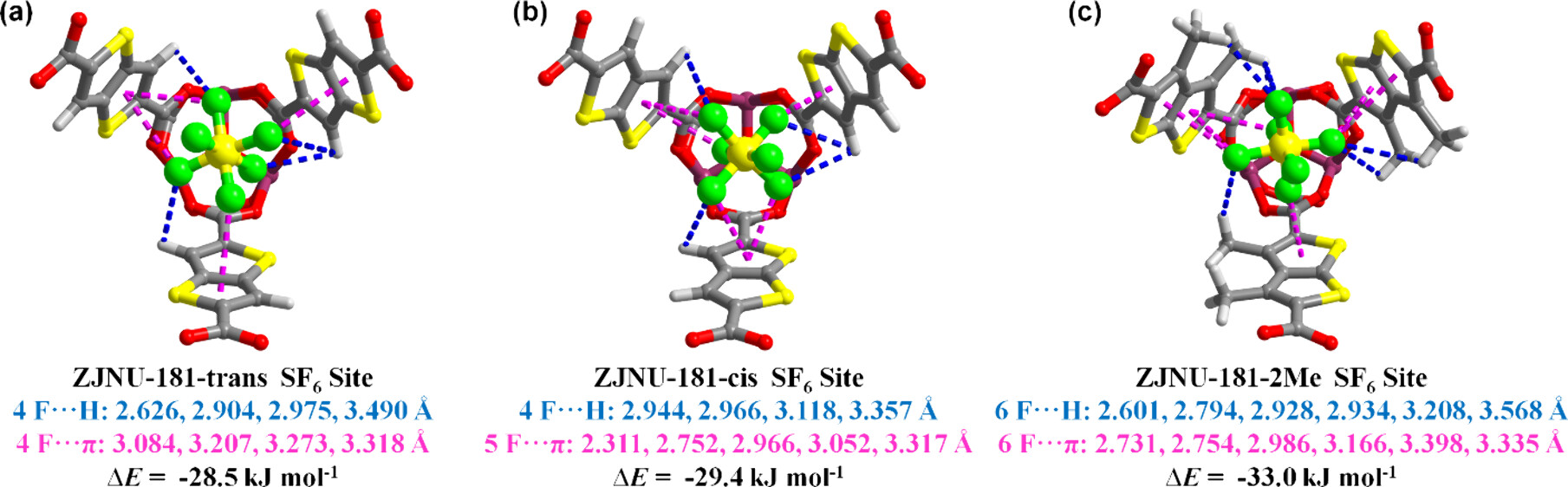

DFT揭示甲基基团作为额外C–H···F氢键供体，与SF₆形成多重弱相互作用；同时甲基创造均匀7.3 Å孔道，与SF₆分子形成最优空间匹配，限域效应与偶极-诱导偶极相互作用协同将SF₆结合能提升至**–33.04 kJ/mol**。
3. 梯度增强机制：
顺反异构通过硫杂原子空间排列调控偶极矩，甲基化在此基础上进一步提升偶极矩并引入空间限域，两种手段正交组合实现分离性能的阶梯式跃升。

总结
1. 本文提出梯度偶极-限域调控策略，将孔空间分区与配体偶极工程有机融合。
2. 通过顺反异构与甲基化协同，成功构建三例同构acs-MOFs。ZJNU-181-2Me凭借最高偶极矩（2.258 D）、最优孔径（7.3 Å）和额外C–H···F相互作用，在IAST选择性（169.8）和穿透时间差（141.5 min/g）上表现卓越。

文章标题：Gradient Enhancement of Ligand Dipole Moment and Confinement Effect in Metal–Organic Frameworks for Boosting Sulfur Hexafluoride–Nitrogen Separation
作者：Limin Wang，Shengjie Lin，Yibo Wang，Yuxuan Du，Yaning Qiao，Yabing He*
DOI：10.1021/acsmaterialslett.6c00486
文章链接：https://pubs.acs.org/doi/10.1021/acsmaterialslett.6c00486

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

浙江师范大学何亚兵团队提出梯度偶极-限域调控策略，构建三例同构acs-MOFs。ZJNU-181-2Me凭借2.258 D偶极矩和7.3 Å孔道，SF₆/N₂选择性达169.8，穿透时间差141.5 min/g，为低浓度SF₆高效回收提供新方案。
