乙烯基COF中的极化工程应用于高效神经形态计算

首页 > 行业动态 > 乙烯基COF中的极化工程应用于高效神经形态计算

摘要
华东理工大学张斌教授团队在Adv. Science（DOI: 10.1002/advs.76639）发表的研究中，提出极化工程策略修饰乙烯基连接COFs中双芳基单元的局部电子结构。通过构象锁定增强N+极化与氧化还原活性，降低肖特基势垒并促进电子离域。构建的Al/COF-DIBPY/Au忆阻器在0.5V下模拟开关比达15.7，集成于卷积神经网络中语音情感识别准确率高达95%，为高效神经形态计算器件提供了新见解。

研究背景
1. 行业问题：
有机忆阻器是解决冯·诺依曼架构能效瓶颈的关键硬件，但实际应用中面临电子迁移和离子传导不足导致的工作电压高、模拟开关比受限，以及本征噪声降低信噪比和状态保留能力等痛点。
2. 现有方案：
学者们利用2D COFs的有序通道和高平面性，通过能带工程、界面调控、引入极性基团或构建两性离子体系等策略改善电荷传输，但如何精准调控局部电子结构以兼顾低压驱动与高开关比仍是挑战。
3. 本文创新：
提出极化调制策略重构双芳基单元局部电子结构，引入联吡啶（diquat）单元并通过桥接烷基化实现构象锁定，放大N+极化效应，协同促进电子离域与离子迁移，突破现有有机忆阻器的性能局限。

实验部分
1. 器件制备与忆阻测试：

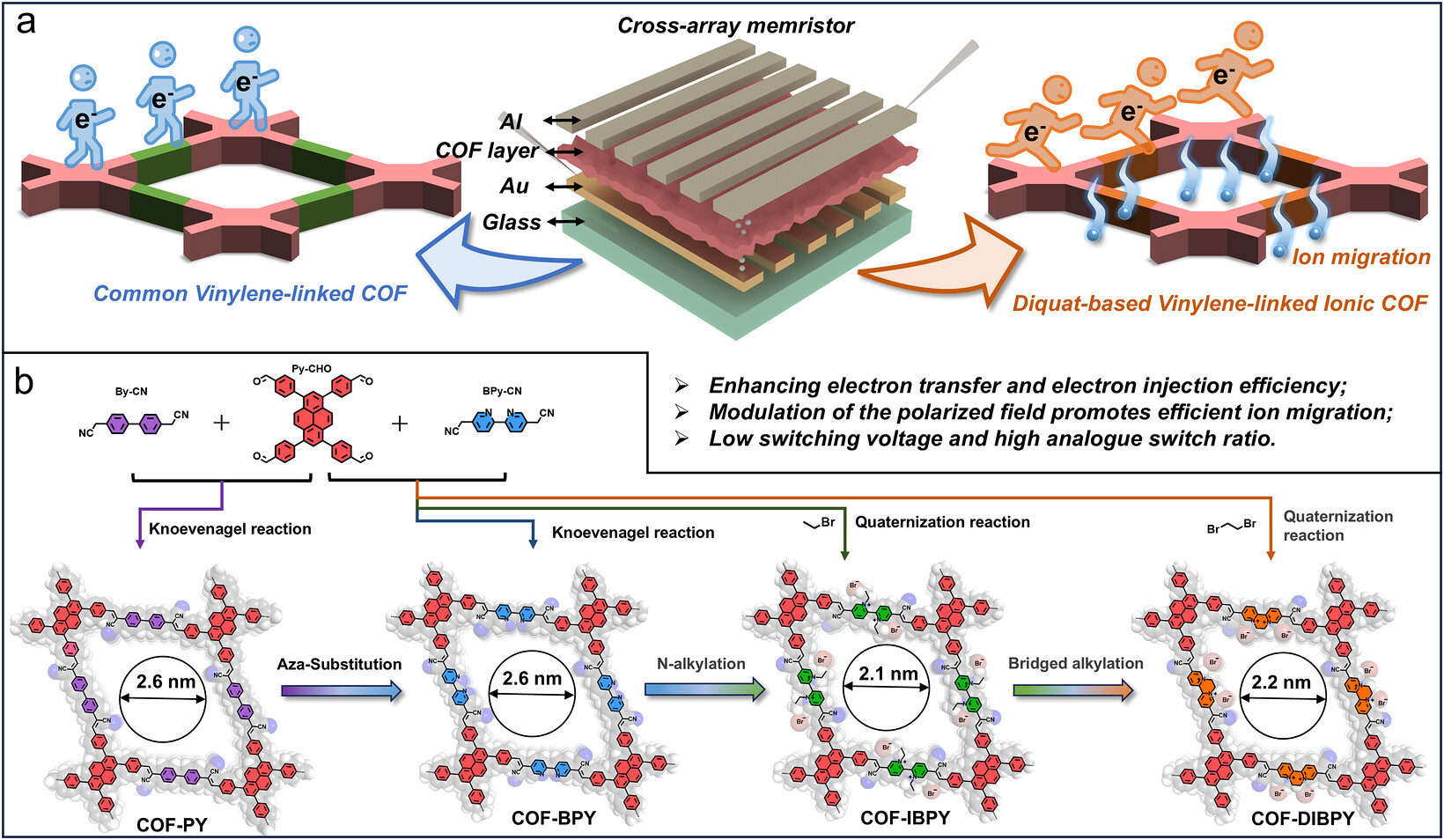

利用联芘基-4苯甲醛单体和各种二乙腈基单体合成乙烯基连接COF-DIBPY，制备Al/COF-DIBPY/Au三明治器件。在0.5 V超低驱动电压下，器件展现出最大/最小电流比（Imax/Imin）达15.7的优异模拟开关特性，具备平滑的多级电导调节能力。
2. 神经形态计算应用：
将器件的突触权重更新特性集成到卷积神经网络（CNN）中执行语音情感识别任务，学习识别准确率高达95%。实验突破：实现了0.5V超低电压驱动和高模拟开关比，有效抑制了本征噪声，解决了传统有机忆阻器高功耗和状态分散的问题。

分析测试
1. 结构与孔隙表征：

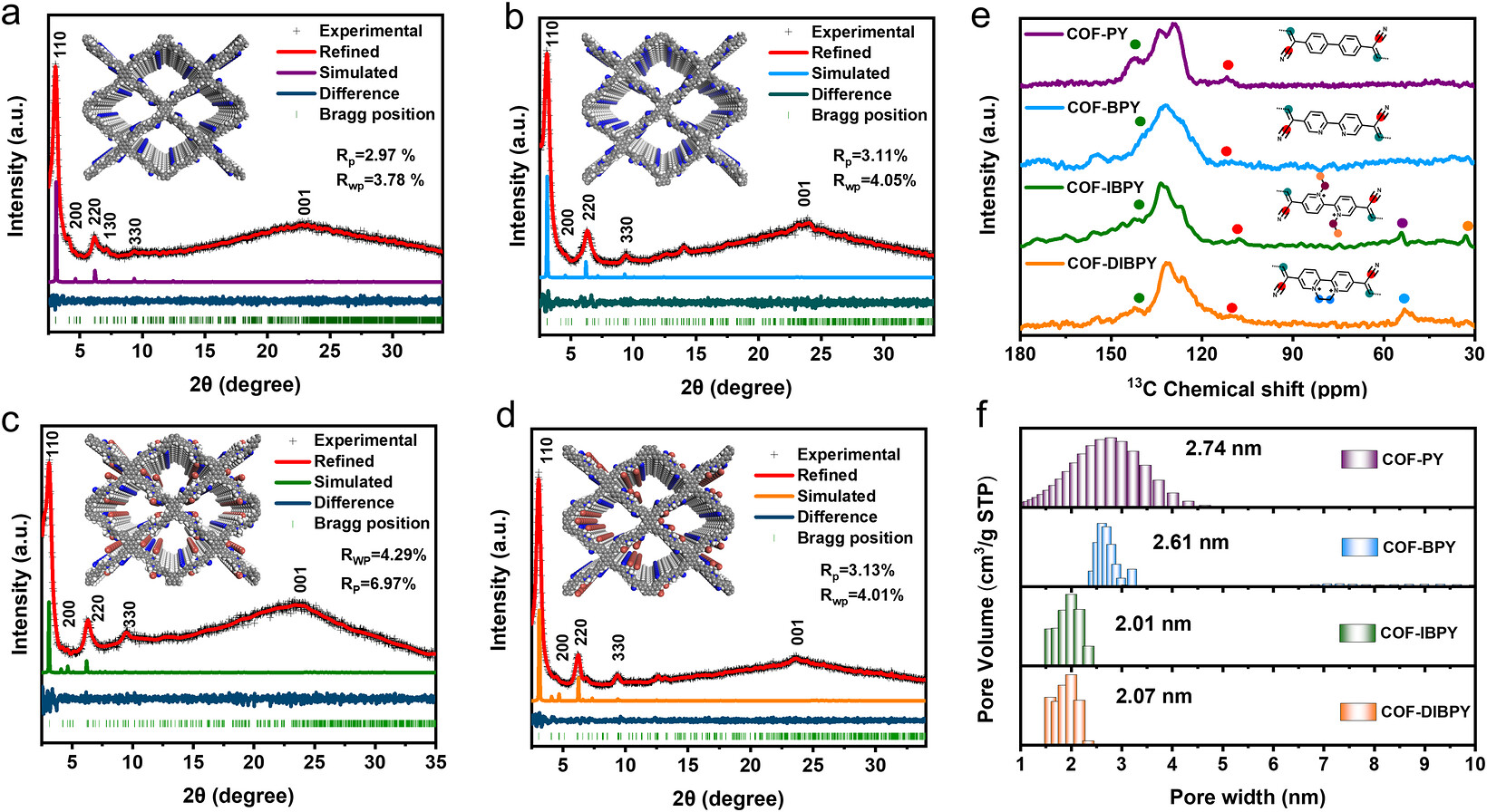

PXRD和FT-IR证实COF-DIBPY的高结晶度与乙烯基连接；N₂吸附测试显示其BET比表面积为820 m²/g，孔径集中在1.6 nm，证实了永久孔隙率；SEM显示均匀的二维层状形貌。
2. 电学与界面测试：

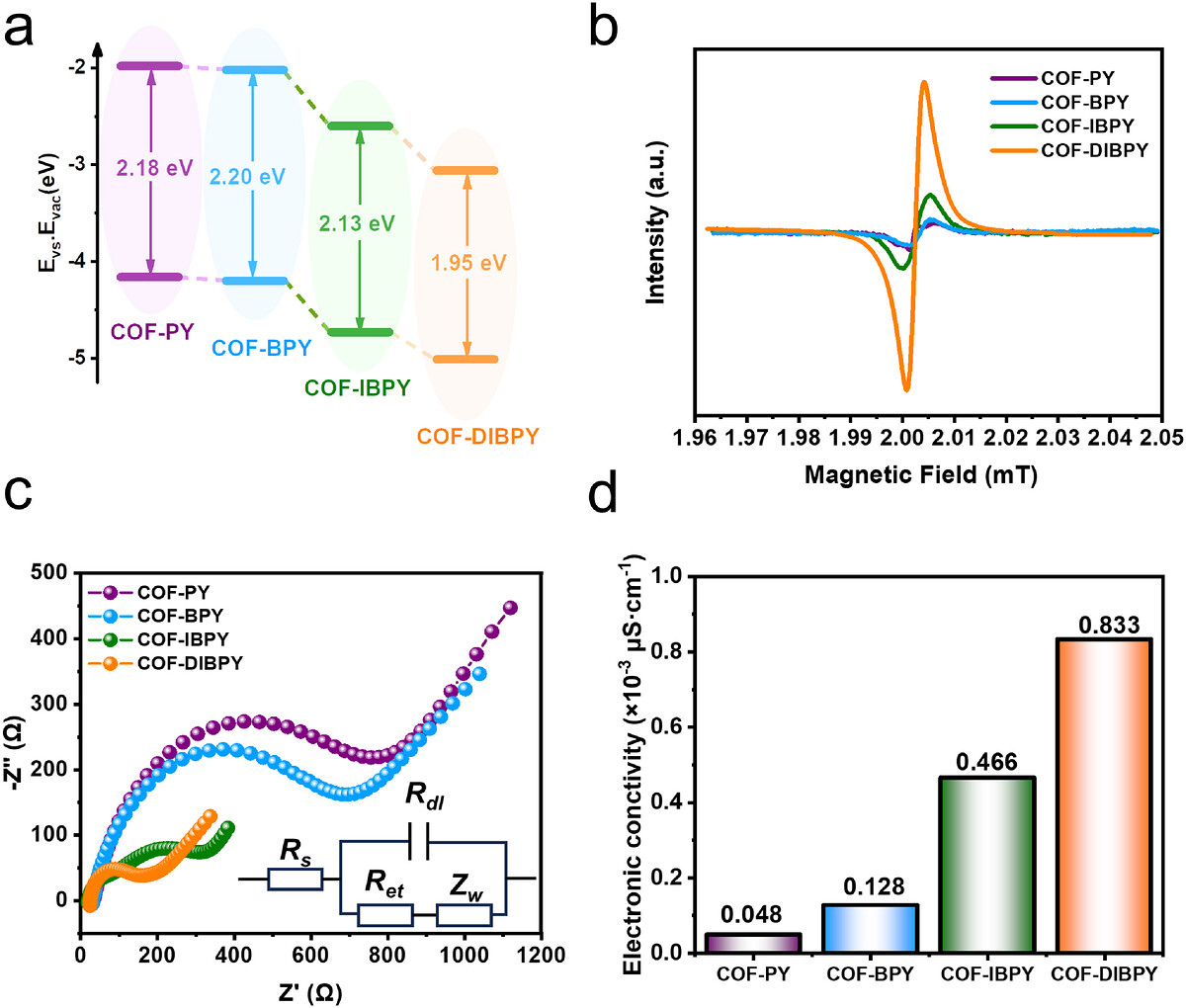

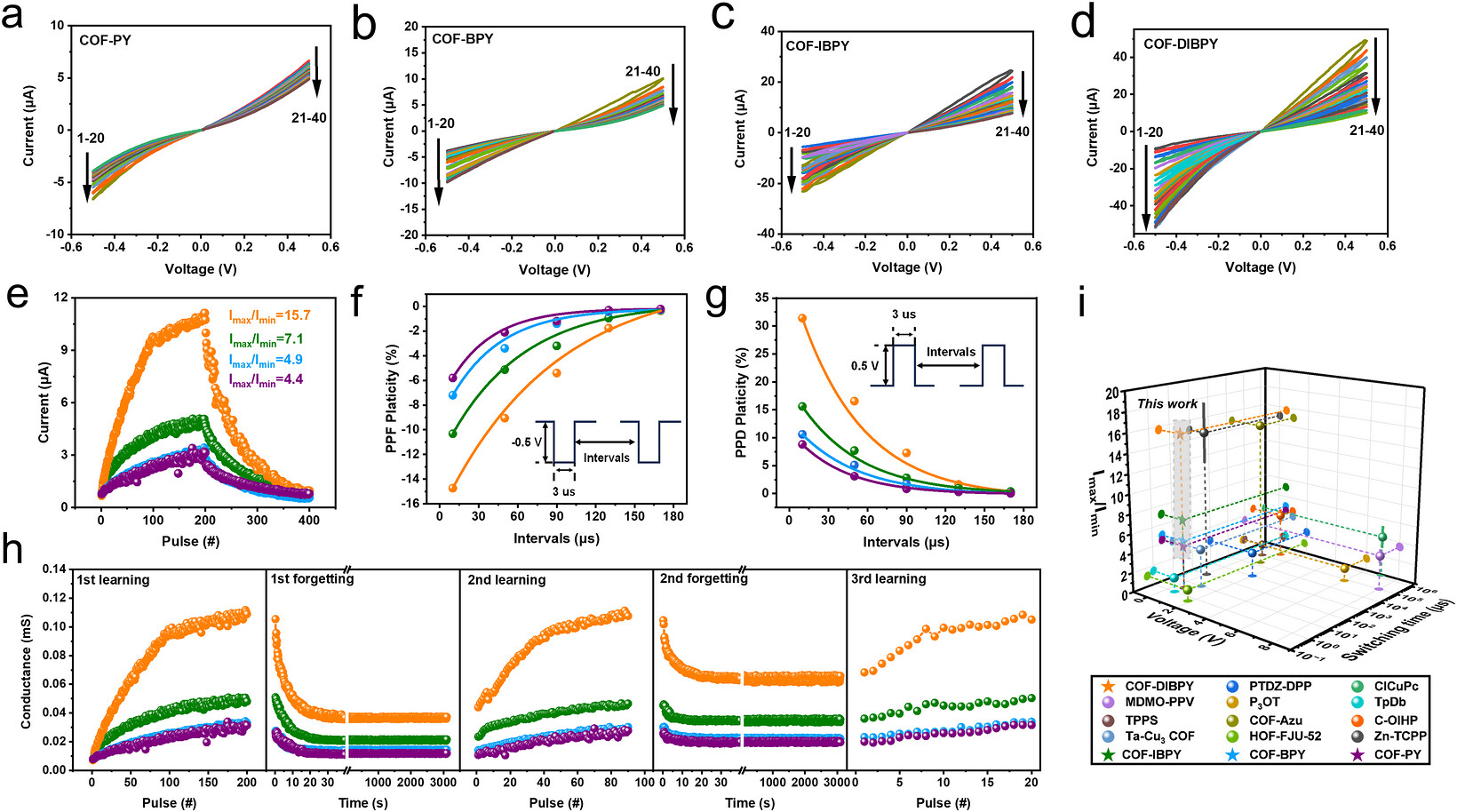

I-V曲线证实0.5V开启与15.7的开关比；电导率测试表明极化工程使材料电导率提升至10⁻⁴ S/cm量级；Mott-Schottky和UPS测试证实N+极化显著降低了电极界面的肖特基势垒。
3. 离子迁移与极化分析：

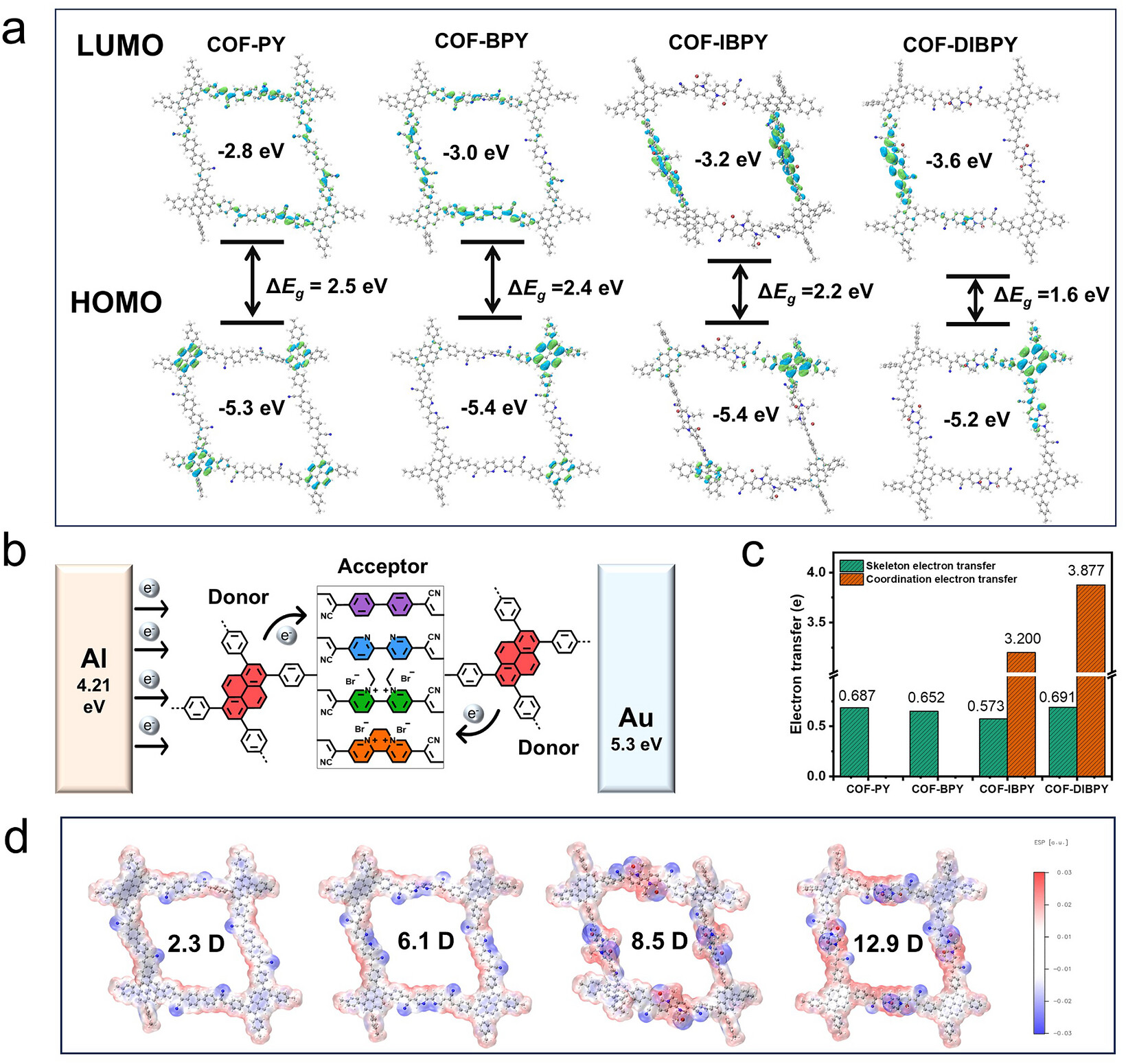

原位XPS和TOF-SIMS证实了溴离子的有效脱嵌与定向迁移；DFT计算表明构象锁定使分子偶极矩增大，吡啶氮核增强了离子极化作用。测试结果揭示：极化工程成功重构了局部电子结构，赋予了材料优异的电子转移效率和离子迁移能力。

机理分析
1. 载流子协同传输机制：
桥接烷基化限制双芳基单元构象扭曲，放大N+极化并降低界面肖特基势垒，联吡啶中心促进电子离域；同时，构象平面化促成紧密π-π堆叠，结合氮核极化作用，为溴离子快速脱嵌与迁移提供低势垒通道。
2. 导电态精确调制：
电子离域与离子迁移的协同作用确保了导电态的精确调制，大幅降低本征噪声，从而在低电压下实现了高信噪比的多级模拟开关行为，赋予器件优异的突触可塑性。

总结
1. 本文从同行评审的角度来看，通过极化工程策略成功构建了基于乙烯基连接COF（COF-DIBPY）的高效忆阻器，工作扎实且创新性强。构象锁定与N+极化显著降低了肖特基势垒并促进了电子离域与离子迁移。
2. 器件在0.5 V低压下实现了15.7的高模拟开关比，并在卷积神经网络中实现了95%的语音情感识别准确率。该研究不仅深刻揭示了极化调制对COF材料光电性能的改善机制，更为极化调制COF在下一代低功耗神经形态计算领域的实际应用提供了坚实的理论基础与实验范例。

文章标题：Polarization Engineering in Vinylene-Linked COFs Toward Efficient Neuromorphic Computing
作者：Hao Wang, Lei Zhao, Haoyuan Yao, Qiongshan Zhang, Fuzhen Xuan, Bin Zhang
DOI：10.1002/advs.76639
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/advs.76639

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

华东理工大学张斌团队在Adv Sci提出极化工程策略，合成含联吡啶的乙烯基连接COF-DIBPY。构象锁定增强N+极化，降低肖特基势垒。忆阻器在0.5V下开关比达15.7，CNN语音情感识别准确率95%。
