无氟疏水纳米级锆(IV)金属有机框架用于水中PFASs的高选择性吸附分离

首页 > 行业动态 > 无氟疏水纳米级锆(IV)金属有机框架用于水中PFASs的高选择性吸附分离

摘要

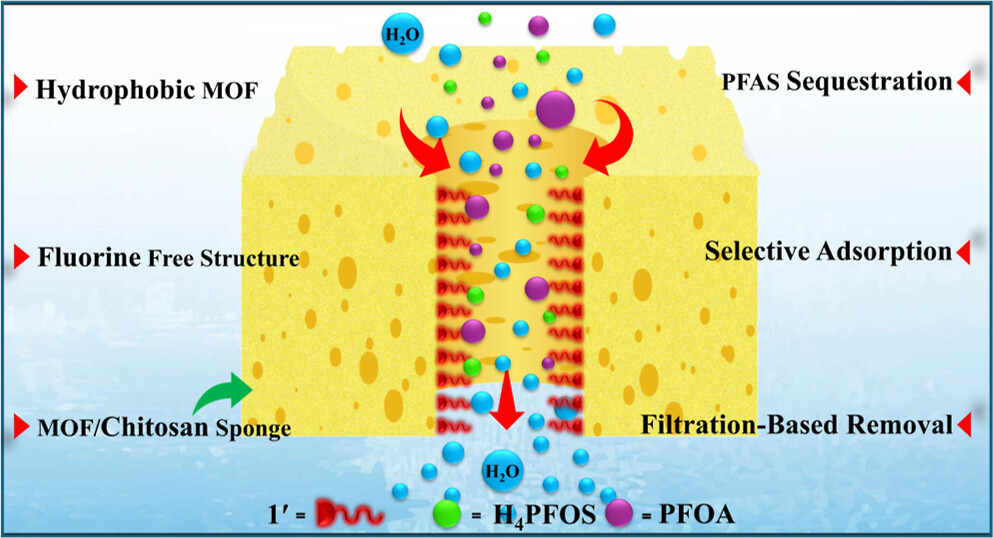

印度理工学院（IIT）Shyam Biswas老师团队在ACS Applied Nano Materials（2026, DOI: 10.1021/acsanm.6c01723）发表的研究中，针对全氟和多氟烷基物质（PFASs）难降解及传统吸附剂动力学慢的痛点，设计了一种疏水调控的纳米级Zr-MOF（1'）。该材料通过酰胺键接枝长烷基链，水接触角达130°，在保留多孔结构的同时实现对PFOA和H4PFOS的超快（<2 min）、高容量（661.6/788.6 mg/g）吸附。结合壳聚糖制成复合海绵，为实际水体PFASs的规模化过滤去除提供了 robust 平台。

研究背景
1. 行业问题：
PFASs因C-F键能极高（485 kJ/mol）而具备强环境持久性与生物毒性。传统电化学或光解法能耗高且易产生有毒短链副产物；而商用吸附剂（如颗粒活性炭GAC、离子交换树脂）存在吸附容量低、平衡时间极长（12168小时）的致命缺陷。
2. 现有方案：
目前吸附策略多依赖疏水或静电相互作用。学者们尝试用碳纳米管、沸石或常规MOFs进行吸附，但往往受限于材料在水体中的稳定性差、孔道易被水分子占据导致选择性低，或缺乏针对PFASs两亲性结构的定向设计。
3. 本文创新：
提出“无氟疏水调控”策略，在纳米Zr-MOF骨架上通过酰胺化引入长烷基链，构建强疏水微环境；利用纳米尺寸效应缩短传质路径，结合疏水与氢键双重作用，突破了传统吸附剂动力学慢和选择性差的瓶颈。

实验部分
1. 材料合成与疏水修饰：

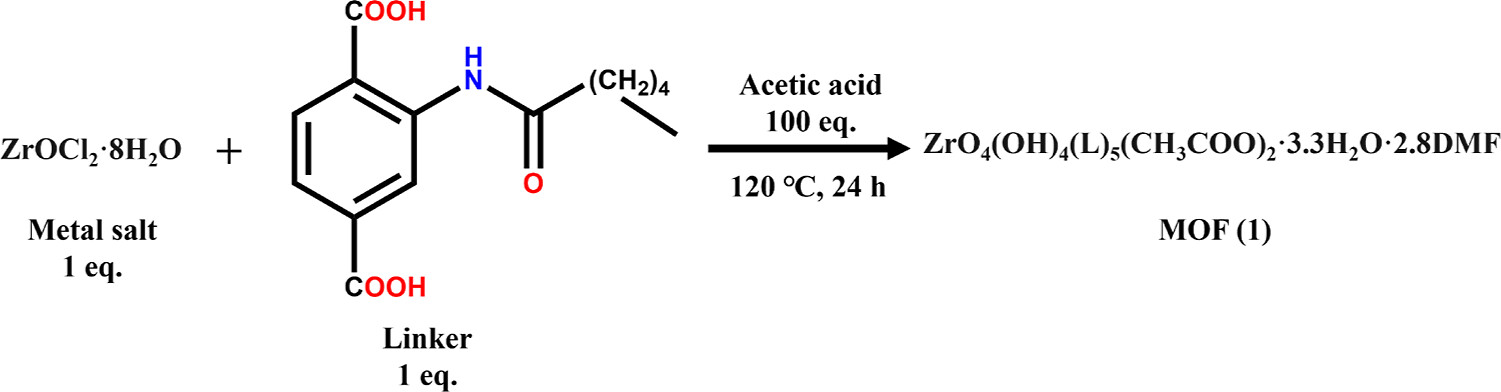

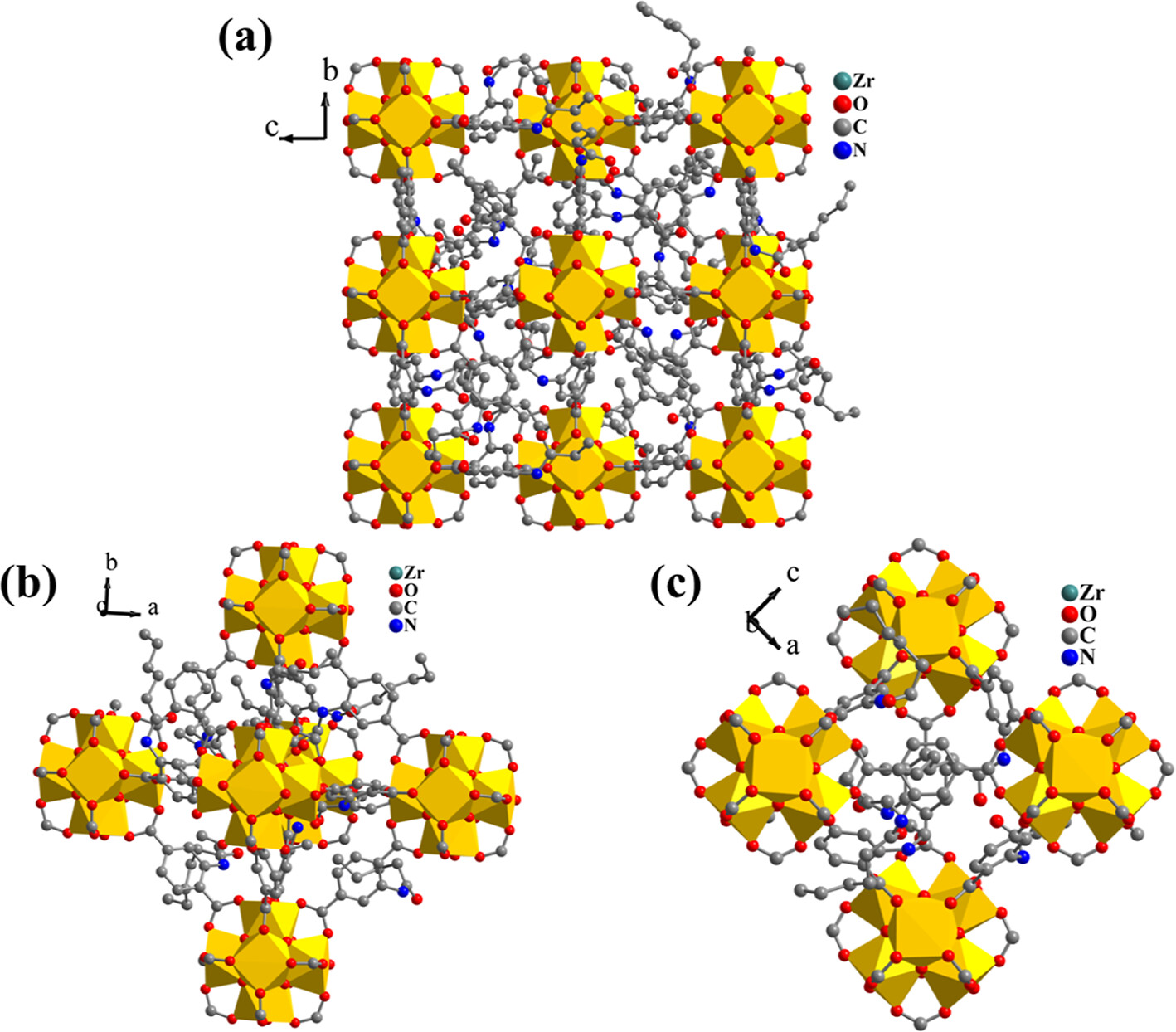

以ZrOCl₂和含长烷基链的羧酸配体在DMF中120℃反应24h合成纳米Zr-MOF（1），随后通过酰胺化反应接枝长烷基链，成功制备疏水功能化的1'。
2. 吸附与再生实验：
评估1' 对环境水体中PFOA和H4PFOS的吸附性能。结果显示其在宽pH及竞争离子存在下保持高选择性，平衡时间<2 min，且经多次吸附-脱附循环后性能无衰减。
3. 宏观器件组装：

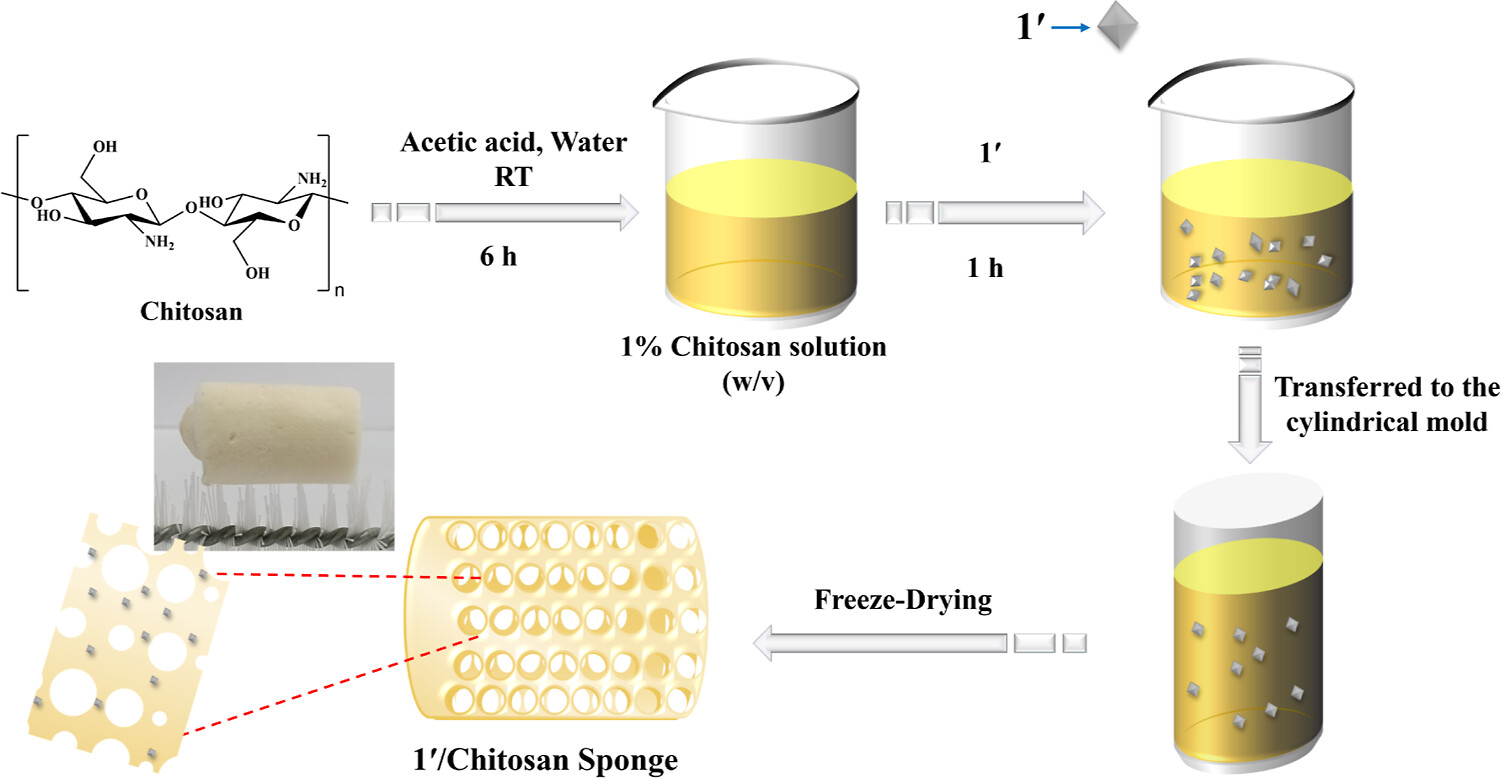

将纳米1' 与壳聚糖复合制备宏观海绵，通过动态过滤模式验证了其在实际环境水体中批量、连续去除PFASs的工程可行性。

分析测试
1. 疏水性与表面性质测试：

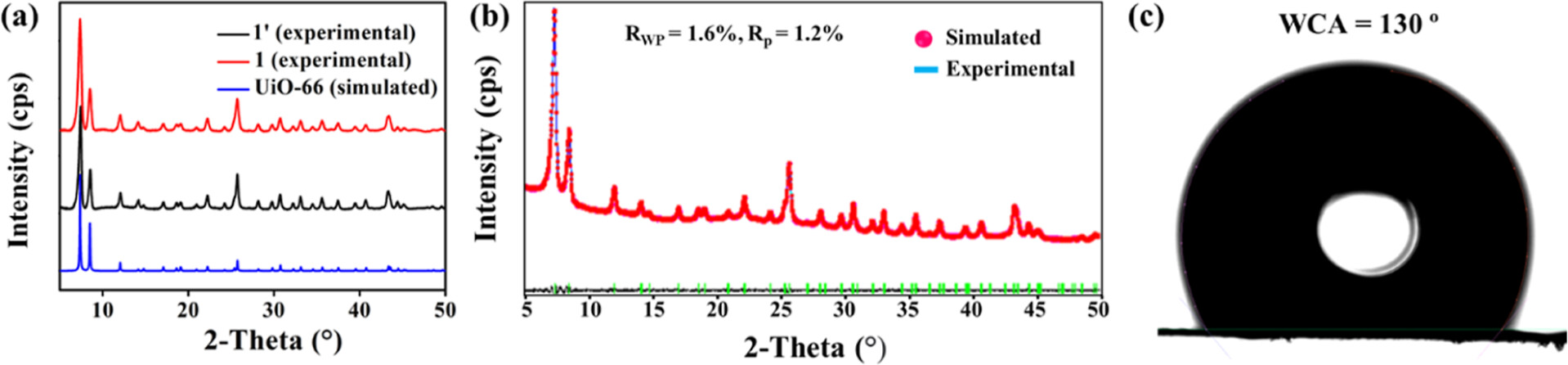

通过水接触角（WCA）测试评估材料的表面润湿性。结果显示，经过长烷基链酰胺化功能化后，MOF 1' 的WCA达到 130 ± 1°。这一具体数值揭示了材料表面具有显著的非极性特征和强疏水性，能有效排斥水分子，从而为后续在水相中优先捕获疏水性的PFASs分子提供了热力学驱动力。
2. 吸附等温线与容量测试：
在环境水体基质中进行了静态吸附实验。结果表明，1' 对PFOA和H4PFOS的最大吸附容量分别高达 661.6 mg/g 和 788.6 mg/g。这些极高的具体数值揭示了材料内部具有丰富的有效吸附位点，且长烷基链与PFASs氟碳链之间的强疏水相互作用赋予了材料卓越的污染物富集能力。
3. 吸附动力学测试：
通过时间依赖的吸附实验考察传质速率。结果显示，1' 对目标物的吸附平衡时间 < 2 min**。相较于文中提及的传统颗粒活性炭（GAC，平衡时间 **> 12 h）和离子交换树脂（50~168 h），这一突破性的超快动力学数值揭示了纳米级尺寸极大缩短了污染物的孔内扩散路径，消除了传质阻力。
4. 选择性与抗干扰测试：
测试了材料在不同pH条件和过量竞争分析物存在下的吸附表现。结果显示选择性吸附不受影响（结合EPA规定的 4 ng/L 极低安全限值背景），揭示了Zr(IV)-MOF骨架的高化学稳定性以及疏水孔道对两亲性PFASs分子的专属识别能力。

机理分析
1. 多重非共价键协同：
1' 表面的长烷基链与PFASs的氟碳链产生强“疏水-疏水”相互作用，同时骨架酰胺基团与PFASs亲水头基形成氢键，双重作用赋予其超高容量与抗干扰选择性。
2. 纳米限域与快速传质：
纳米级尺寸（~50 nm）极大缩短了PFASs分子的孔内扩散路径，结合1.5 nm的适宜孔径，打破了传统微米级吸附剂的传质阻力，实现了<2 min的超快吸附动力学。

总结
1. 本文成功开发了一种无氟疏水纳米级Zr-MOF材料1'，通过长烷基链功能化实现疏水性调控（WCA=130°），对PFOA和H4PFOS展现出超高吸附容量（最高788.6 mg/g）和超快吸附动力学（<2 min）。材料在复杂水体基质中保持高选择性，循环再生性能优异。
2. 结合壳聚糖制备的复合海绵进一步打通了过滤式大规模水处理的实际应用路径，为PFASs的高效、绿色去除提供了极具竞争力的材料平台。

文章标题：Fluorine-Free Hydrophobic Nanoscale Zirconium(IV) MOF for the Highly Selective Adsorptive Separation of PFASs from Water
作者：Srijan Mukherjee，Abhijeet Rana，Palak Mandal，Priti Bera，Aditya N. Panda，Shyam Biswas*
DOI：10.1021/acsanm.6c01723
文章链接：https://pubs.acs.org/doi/10.1021/acsanm.6c01723

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

印度理工学院Shyam Biswas团队开发了一种无氟疏水纳米Zr-MOF，对水中PFOA和H4PFOS实现超高吸附（最高788.6 mg/g）和超快吸附（<2 min），并制成复合海绵用于规模化过滤去污。
