用COF来催化COF合成？ | 上海楷树化学科技有限公司

首页 > 行业动态 > 用COF来催化COF合成？

用COF来催化COF合成？

摘要
印度NISER研究所的Bishnu P. Biswal团队在Chem. Mater. 2026, DOI: 10.1021/acs.chemmater.6c00833发表的文章中，针对COF合成中均相催化剂难回收及键型局限问题，提出一种本征多相膜基“浸渍催化剂”策略。通过界面聚合制备含硫代磷酸酯官能团的自由站立席夫碱膜（TAP-DTP），利用氢键辅助催化路径促进缩合反应并保持动态纠错能力。该单一平台成功催化亚胺、β-酮烯胺和酰亚胺等多种COF合成，且易回收复用。DFT计算证实P=S基团与反应物间的强氢键作用是催化核心，为COF绿色合成提供新范式。

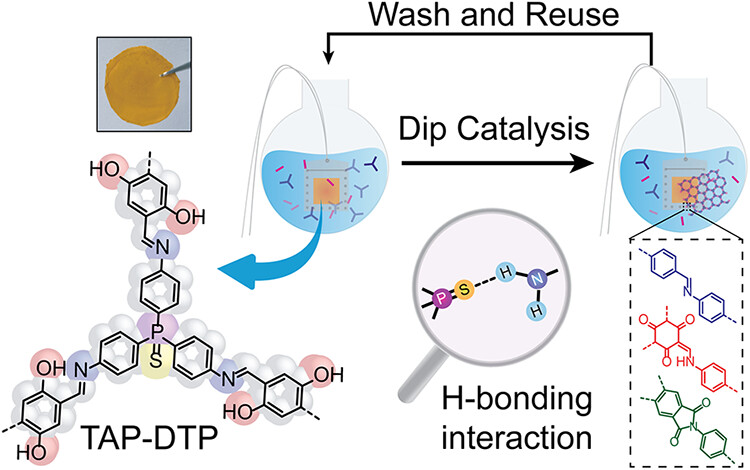

说明：这个toc图作者可能画错了，实际应该是磷酸酯结构，而非图中的三苯基磷结构-_-!

研究背景
1. 行业问题：
COF合成依赖动态共价化学，需精确平衡反应动力学与可逆性。传统均相质子酸（如AcOH、PTSA）或碱催化剂虽有效，但难以回收、缺乏通用性，且通常局限于特定连接键类型，严重限制了COF材料的规模化制备与工业可持续性应用。
2. 现有方案：
研究人员尝试替换催化剂，如用PTSA代替AcOH以加速反应并保持自纠错能力，或开发特定碱催化剂合成酰亚胺COF。然而，这些改进均未跳出均相催化体系，多相催化在COF合成中的系统研究仍属空白，缺乏高效可回收的催化平台。
3. 本文创新：
首次引入“浸渍催化剂”概念，设计含硫代磷酸酯（P=S键）的TAP-DTP有机膜作为多相催化剂。通过氢键辅助机制实现广谱催化，且催化剂可轻松取出、洗涤并循环使用，彻底突破了均相催化的局限。

实验部分
1. COF催化剂膜的制备与催化合成：
1) 以O,O,O-三(4-氨基苯基)硫代磷酸酯、2,5-二羟基对苯二甲醛为原料，通过界面聚合在水/有机两相界面合成了柔韧自支撑的席夫碱膜（TAP-DTP），平均厚度达118 μm。
2) 同时作为对照，使用四苯胺基甲烷和二羟基对苯二甲醛，采用相似界面聚合工艺合成了不含P=S键的TAM-DTP膜，用于验证催化核心的作用。
2. COF膜作为催化剂催化其他COF合成：
将TAP-DTP作为多相浸渍催化剂直接浸入反应液，成功催化合成亚胺键型PTB-DTP、TTA-DBTP，β-酮烯胺键型TpPa-1及酰亚胺键型PI-COF-2四类典型COF，产率良好。
3. 循环复用实验：

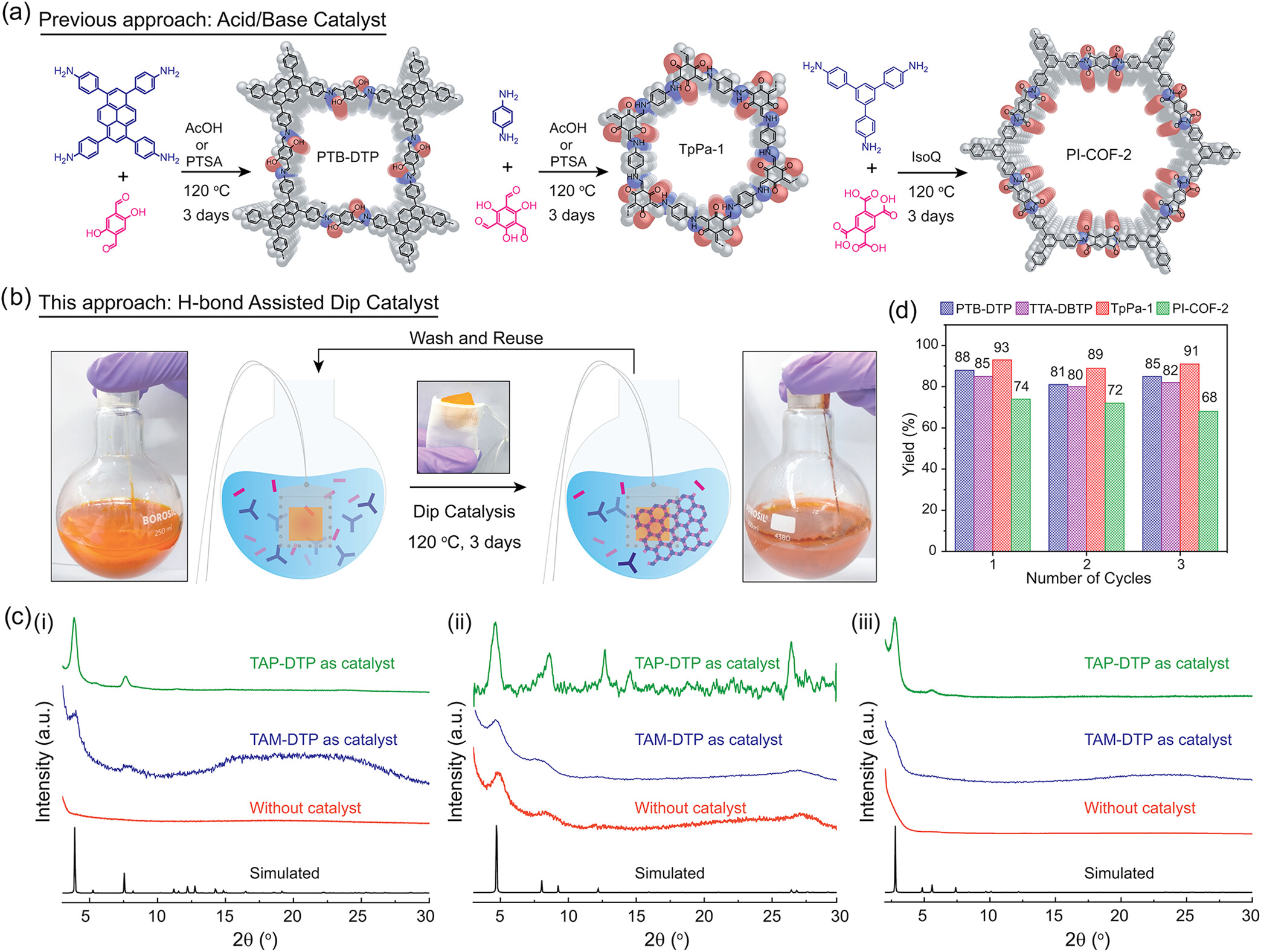

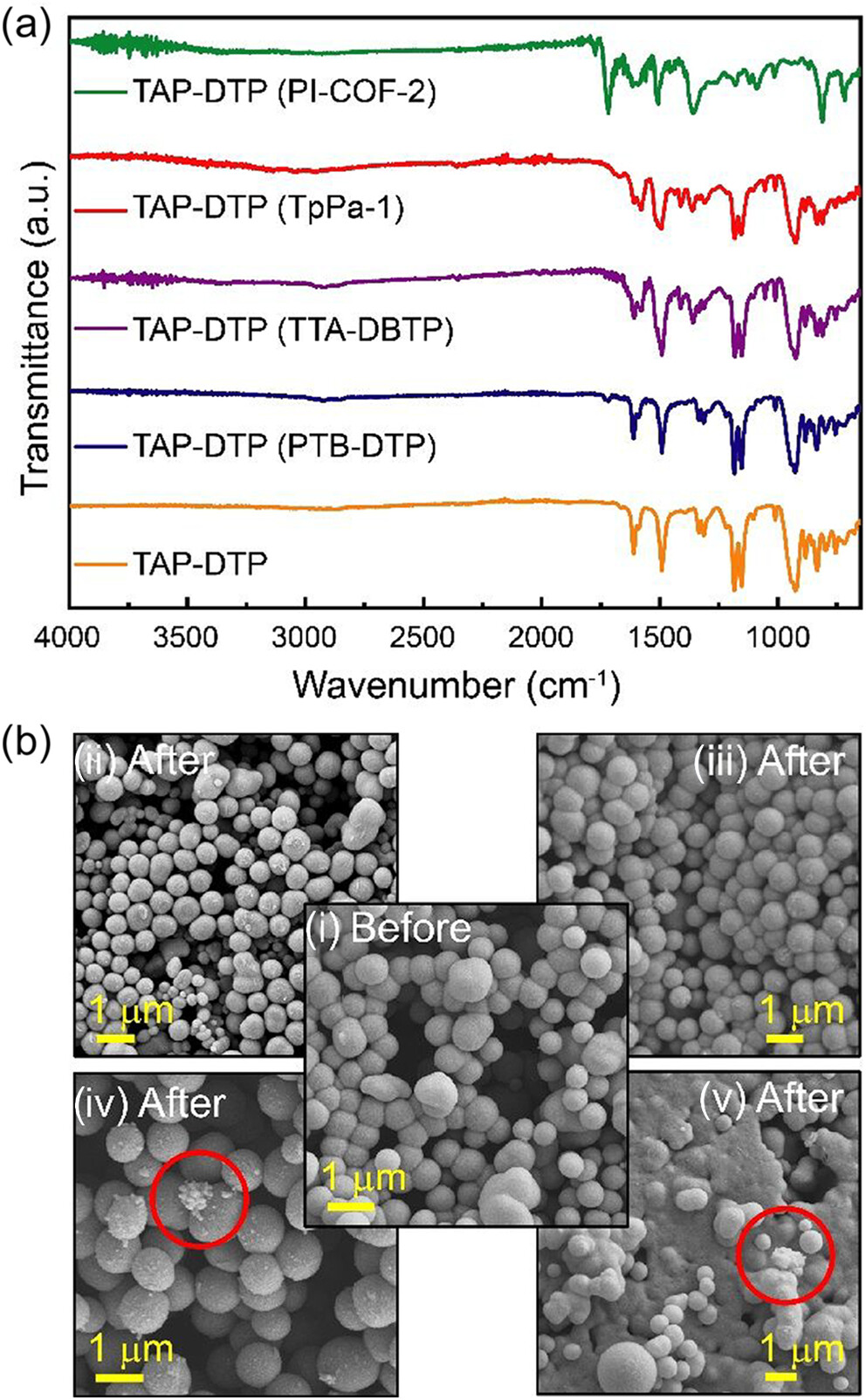

反应结束后直接取出TAP-DTP膜，采用DMAc、稀盐酸、纯水清洗活化膜材料，再用于新一轮COF合成。结果显示，前三轮催化中，PTB-DTP、TTA-DBTP、TpPa-1产率基本保持稳定，仅PI-COF-2产率轻微下降，催化活性与COF结晶度无明显下降，证实了多相催化剂的优异可回收性。
4. 对照实验：
合成不含硫代磷酸酯（P=S）基团的TAM-DTP对照膜进行平行催化实验，结果显示COF产率和结晶度大幅下降，确证了P=S基团在催化过程中的决定性作用。

分析测试
1. 形貌与结构表征：

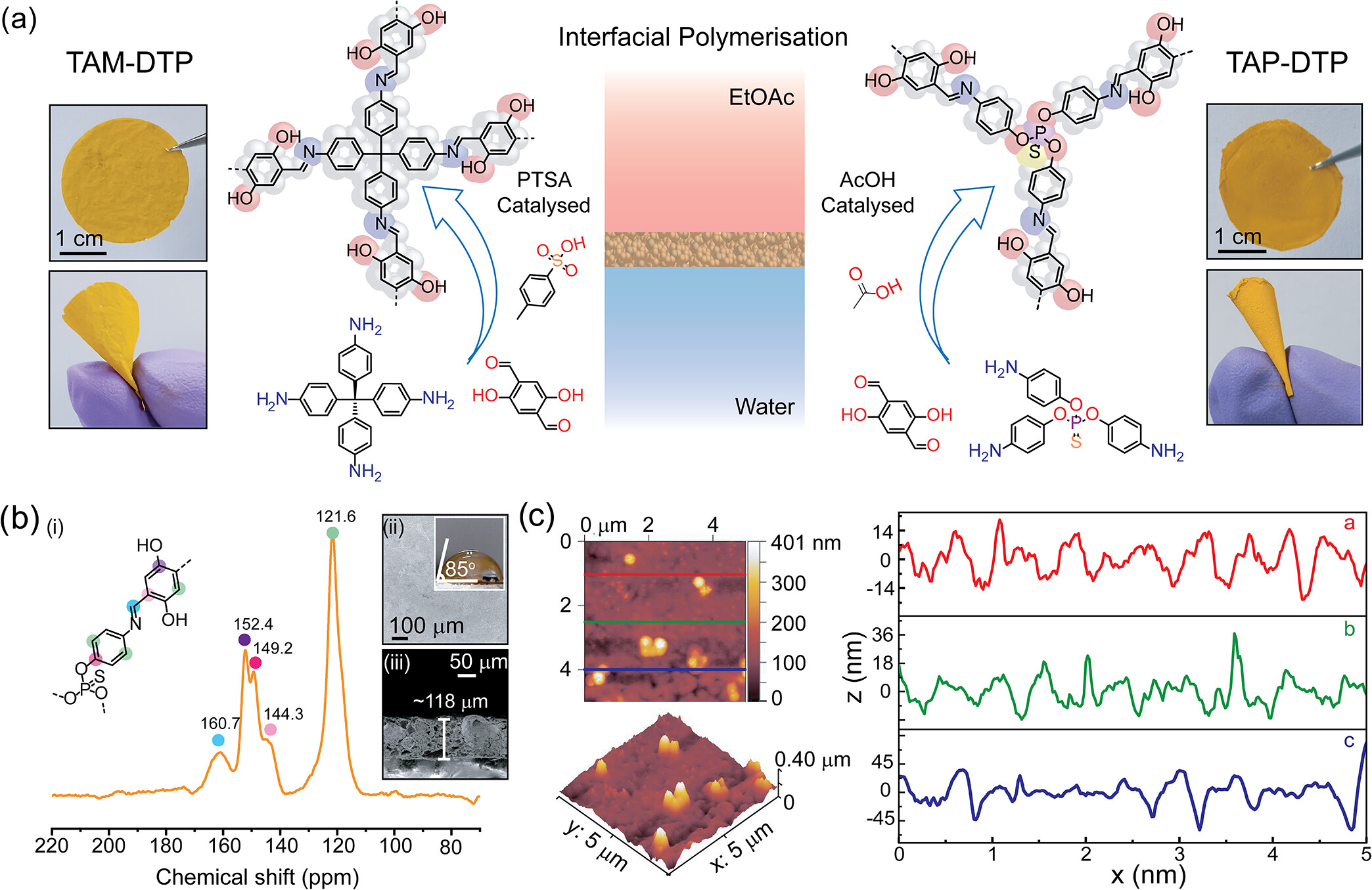

SEM和光学显微镜显示TAP-DTP膜具有自由站立特性，厚度约为118 μm，表面呈现典型的界面聚合褶皱形貌。FT-IR和XPS证实膜内成功引入P=S官能团。PXRD显示合成的COF在2θ=4.5°等处有强衍射峰，表明其具备高结晶度。
2. 孔隙与吸附测试：
77 K N₂吸附-脱附测试表明，合成的亚胺键COF具有典型的I型等温线，BET比表面积高达1250 m²/g，孔径分布集中在2.4 nm左右；循环3次后合成的COF其BET比表面积仍保持在1220 m²/g以上，证实浸渍催化未损害COF的永久孔隙率。
3. 理论计算与氢键分析：

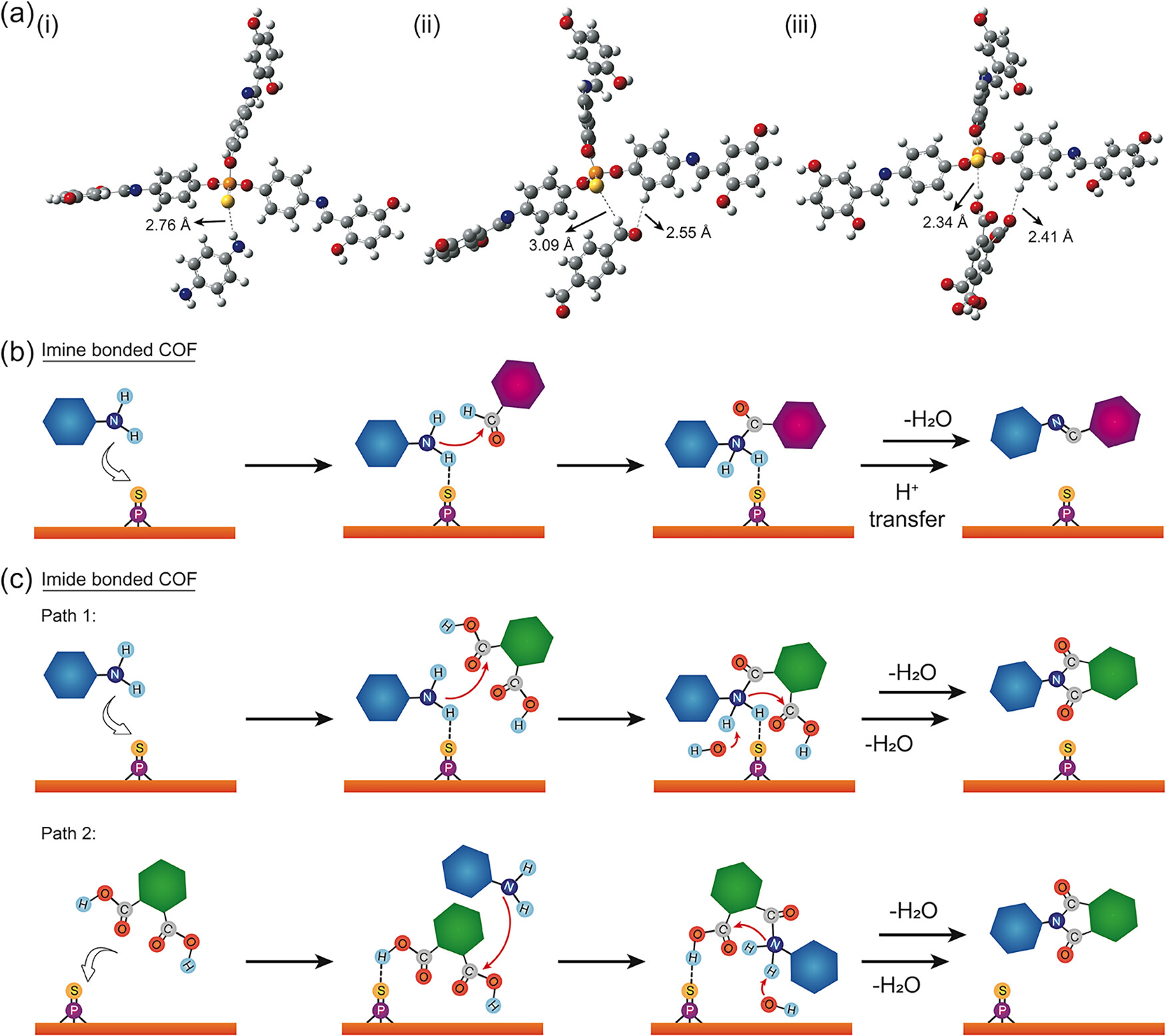

DFT计算优化结构显示，催化核心P=S与胺和羧酸的氢原子形成强氢键（H···S距离分别为2.76 Å和2.34 Å），而与醛的相互作用较弱（3.09 Å）。测试结果揭示P=S基团通过特异性氢键主要活化胺和羧酸组分，促进COF缓慢可控形成。

机理分析
1. 氢键辅助催化机理：
TAP-DTP膜中的P=S基团作为氢键受体，与单体形成强氢键网络。这种非共价相互作用降低了缩合反应活化能，避免了强酸/强碱导致的不可逆副反应。
2. 动态纠错机制：
温和的氢键催化在促进共价键形成的同时，保留了键断裂重组的动态可逆特征，使COF在生长过程中能进行热力学自纠错，从而获得高结晶度产物。

总结
本文创新性地提出了一种基于硫代磷酸酯核有机膜的多相“浸渍催化剂”，成功实现了P=S氢键辅助多种COF的通用合成合成方法。该策略克服了传统均相催化剂难回收的缺陷结合DFT计算深刻揭示了P=S基团的氢键催化本质，实现了用COF来催化合成COF。

文章标题：Phosphorothioate-Cored Organic Membrane as a Heterogeneous Dip Catalyst for Hydrogen-Bonding-Assisted Covalent Organic Framework Synthesis
文章作者：Adithyan Puthukkudi，Biswajit Sahoo，Dipansu D. Behera，Loknath Patro，B. L. Bhargava，Bishnu P. Biswal*
DOI：10.1021/acs.chemmater.6c00833
文章链接：https://pubs.acs.org/doi/10.1021/acs.chemmater.6c00833

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
