活化控制的A520金属有机框架膜结构完整性及其在高效CO2/N2和CO2/CH4分离中的应用

首页 > 行业动态 > 活化控制的A520金属有机框架膜结构完整性及其在高效CO2/N2和CO2/CH4分离中的应用

摘要
国立台湾大学康敦彥教授团队在《ACS Applied Materials & Interfaces》（2026, DOI: 10.1021/acsami.6c09893）发表的文章中，针对铝基MOF膜A520在制备中因毛细管应力导致晶格畸变和结构破损的难题，提出稳健的晶种生长结合甲醇交换（ME）预处理策略。在α-氧化铝基底上成功制备厚度约3 μm的连续A520多晶膜。ME处理有效抑制了溶剂蒸发时的晶格畸变，使膜展现出优异分子筛分性能，理想CO2/N2和CO2/CH4选择性分别达71和112。混合气体测试中，20 mol% CO2进料下CO2/N2分离因子达153，超越2019年Robeson上限，为碳捕获应用提供了重要见解。

研究背景
1. 行业问题：
MOF膜在CO2分离中潜力巨大，铝基MOF（如A520）因稳定性好且成本低备受关注。然而，制备致密纯多晶A520膜尚未见报道，后合成活化过程中的毛细管应力极易导致膜结构破裂和晶格畸变，严重削弱分离性能。
2. 现有方案：
学者们开发了MOF-303、CAU-23等铝基MOF膜，通过原位混合配体或形貌调控减少缺陷。但对于A520膜，缺乏有效的活化控制策略来维持其结构完整性。
3. 本文创新：
提出晶种生长结合甲醇交换（ME）预处理策略。在热活化前引入甲醇交换，降低溶剂蒸发时的毛细管应力，抑制晶格畸变，成功制备出连续致密的A520多晶膜。

实验部分
1. 膜制备与活化：
采用晶种生长法在α-氧化铝基底合成A520膜。对比直接热活化与甲醇交换（ME）预处理后热活化，ME预处理有效去除高表面张力溶剂，避免毛细管应力引起的膜开裂，获得连续多晶膜。
2. 气体渗透测试：
测试单组分及混合气体渗透。ME处理的膜表现出优异分子筛分性能；混合气体测试发现分离行为具浓度依赖性，20 mol% CO2进料时分离因子最高。 3. 实验突破：首次报道致密纯多晶A520膜制备，解决活化结构破损难题，混合气体分离性能突破Robeson上限。

分析测试
1. 结构与形貌表征：

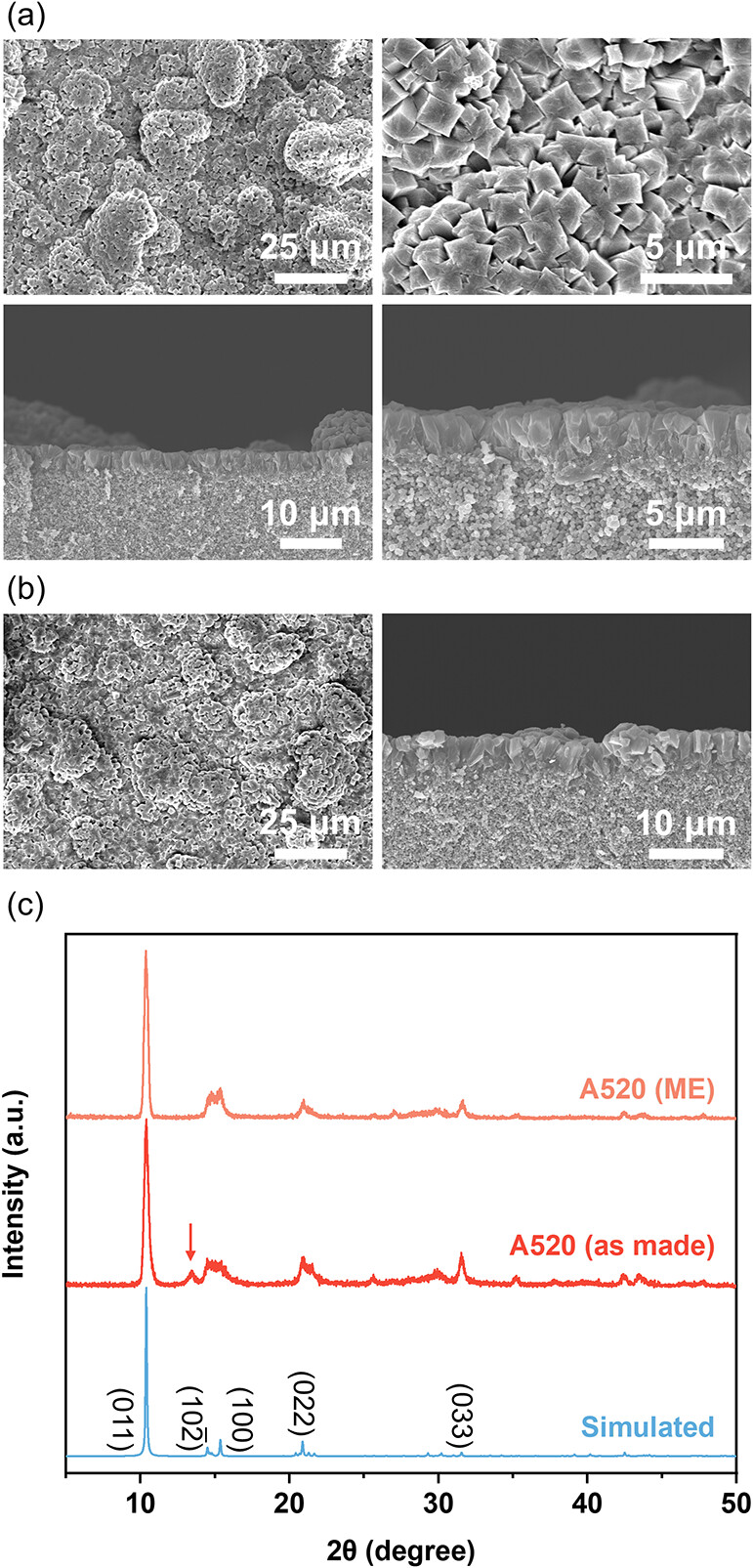

XRD证实ME预处理有效抑制热活化引起的晶格畸变，衍射峰与模拟图谱高度吻合。SEM显示膜表面连续致密，无明显晶间缺陷，截面厚度约3 μm，与基底结合紧密。
2. 孔隙与比表面分析（BET）：

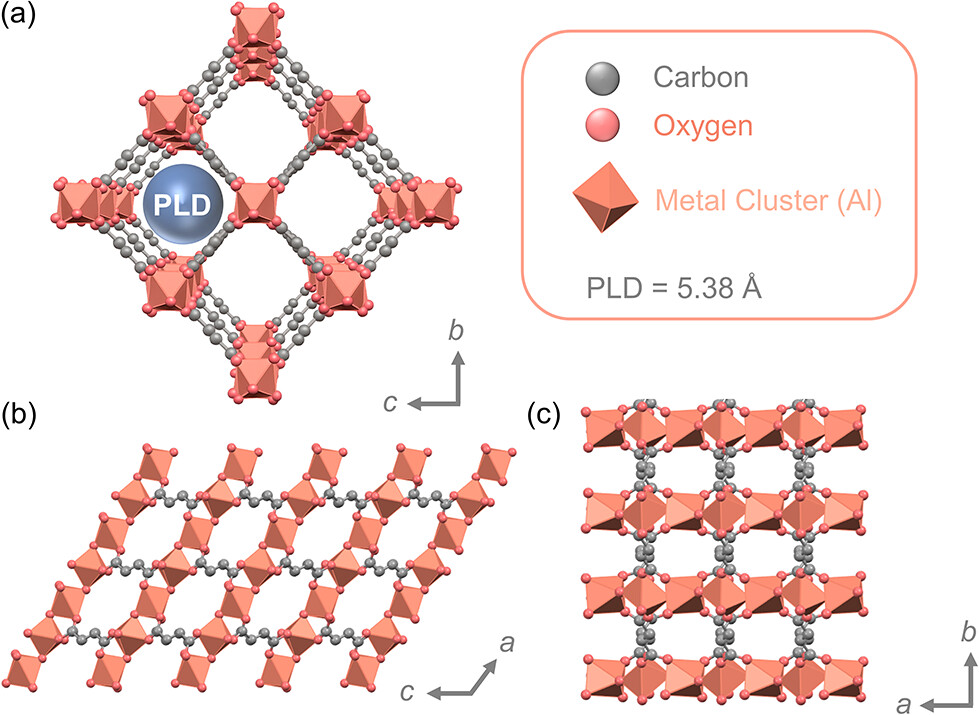

77 K N2吸附-脱附测试显示，A520材料具有典型的微孔特征，BET比表面积高达1150 m²/g，总孔体积为0.45 cm³/g。孔径分布（DFT模型）显示主孔径集中在5.4 Å左右，与晶体学孔径限制直径（PLD=5.38 Å）高度一致，证实了材料优异的永久孔隙率和规整孔道。
3. 气体渗透与分离性能：

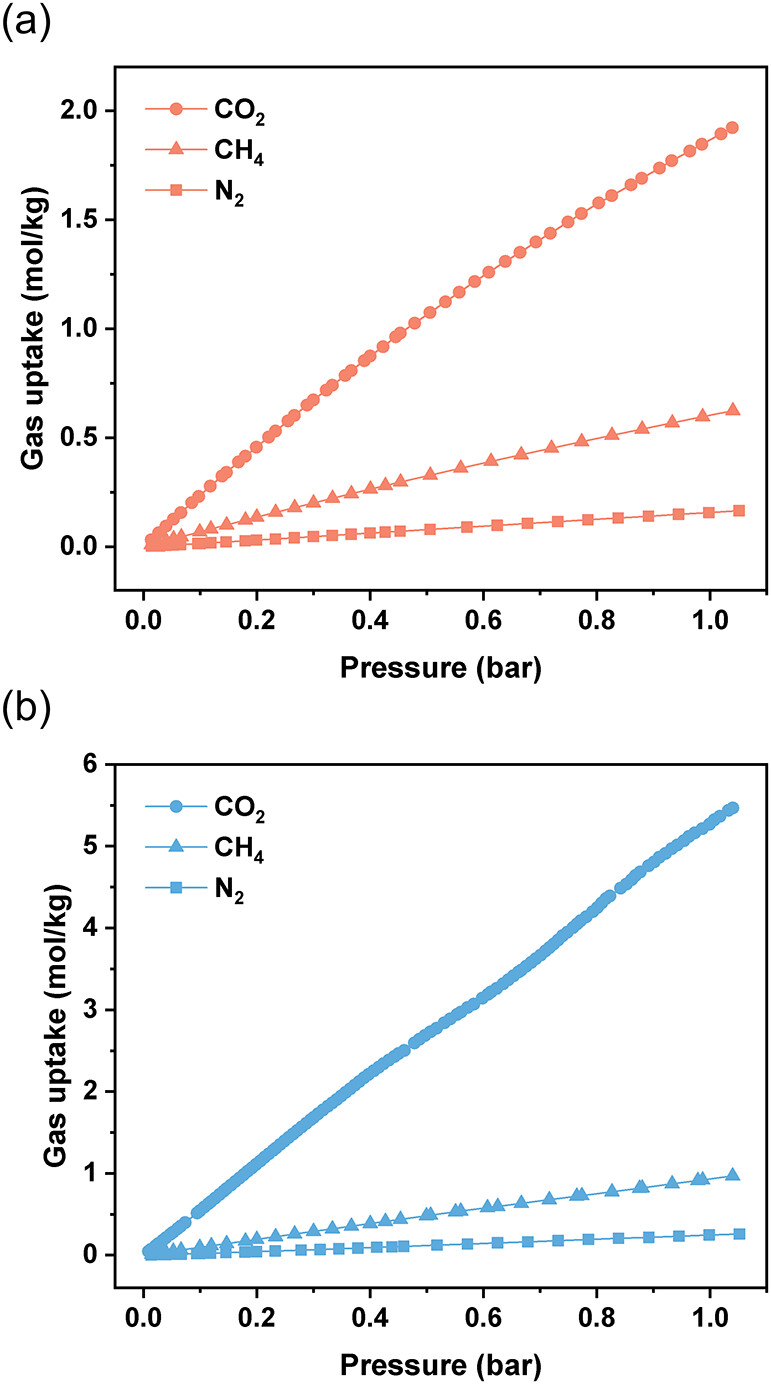

单组分测试中，CO2渗透率显著高于N2和CH4，理想CO2/N2和CO2/CH4选择性分别达71和112。混合气体测试中，20 mol% CO2下CO2/N2分离因子达153，超越2019 Robeson上限。结果表明ME活化最大化了A520的孔道筛分效应。

机理分析
1. 活化防畸变机理：
直接热活化时孔内高表面张力溶剂蒸发产生巨大毛细管应力导致框架坍塌。甲醇表面张力低，ME预处理置换孔内溶剂，温和蒸发从而保护结构完整性。
2. 竞争吸附与受限扩散：
GCMC模拟表明，增加N2分压会提高N2吸附量但显著降低其扩散迁移率，因额外N2分子占据不利传输环境增加扩散阻力。CO2/CH4分离主要受本征分子筛分控制，CH4较大动力学直径导致更强扩散限制。

总结
1. 本文提出晶种生长与甲醇交换预处理结合策略，成功制备连续致密A520多晶膜。
2. 该策略有效抑制活化过程中的晶格畸变，使膜展现卓越CO2分离性能，混合气体分离因子突破Robeson上限。结合GCMC模拟揭示了受限孔道内竞争吸附与扩散机制，为高性能MOF膜碳捕获应用提供制备范式。

文章标题：Activation-Controlled Structural Integrity in A520 MOF Membranes for Efficient CO2/N2 and CO2/CH4 Separation
作者：Li-Tang Chi，Li-Wei Hsiao，Chia-Hui Chuang，Dun-Yen Kang*
DOI：10.1021/acsami.6c09893
文章链接：https://pubs.acs.org/doi/10.1021/acsami.6c09893

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

国立台湾大学康敦彥团队在ACS AMI发文，提出晶种生长结合甲醇交换活化策略，首次制备连续致密A520多晶膜。该膜有效抑制晶格畸变，CO2/N2分离因子达153，突破Robeson上限。
