界面水分子辅助的膦酸金属有机框架用于高效分离C2H2/CO2

首页 > 行业动态 > 界面水分子辅助的膦酸金属有机框架用于高效分离C2H2/CO2

摘要
齐鲁工业大学赵学波教授团队发表于《Separation and Purification Technology》的文献（DOI: 10.1016/j.seppur.2026.139178）中，针对工业上C2H2/CO2高效分离难题，提出界面水分子辅助合成策略。通过调控相界面水分子分布，成功构建高结晶度膦酸金属有机框架（MOFs）。该材料利用孔道内限域水分子与膦酸基团协同构建多重氢键识别位点，实现对C2H2的特异性捕获，在混合气分离中展现极高选择性和优异循环稳定性，为低碳烃精准分离提供新思路。

研究背景
1. 行业问题：
乙炔（C2H2）是重要基础化工原料，但工业生产中常伴有CO2杂质。由于C2H2和CO2的分子动力学直径（约3.3 Å）和沸点极为相近，传统深冷精馏分离能耗巨大且操作复杂。开发低能耗、高选择性的多孔吸附分离材料是化工行业亟待解决的核心痛点。
2. 现有方案：
多孔MOFs材料因结构可调被广泛用于气体分离。然而，膦酸MOFs虽具备极高化学稳定性，但其配体易自聚导致结晶度低、合成困难；且现有MOFs材料在C2H2/CO2分离中往往缺乏高亲和力的特异性识别位点，导致吸附选择性难以突破瓶颈。
3. 本文创新：
引入“界面水分子辅助”策略，利用水-有机界面的微环境调控膦酸配体的去质子化与配位动力学，成功合成高结晶度膦酸MOF。创新性地利用框架内限域水分子作为“氢键桥梁”，协同膦酸氧原子构筑特异性识别口袋，大幅提升分离性能。

实验部分

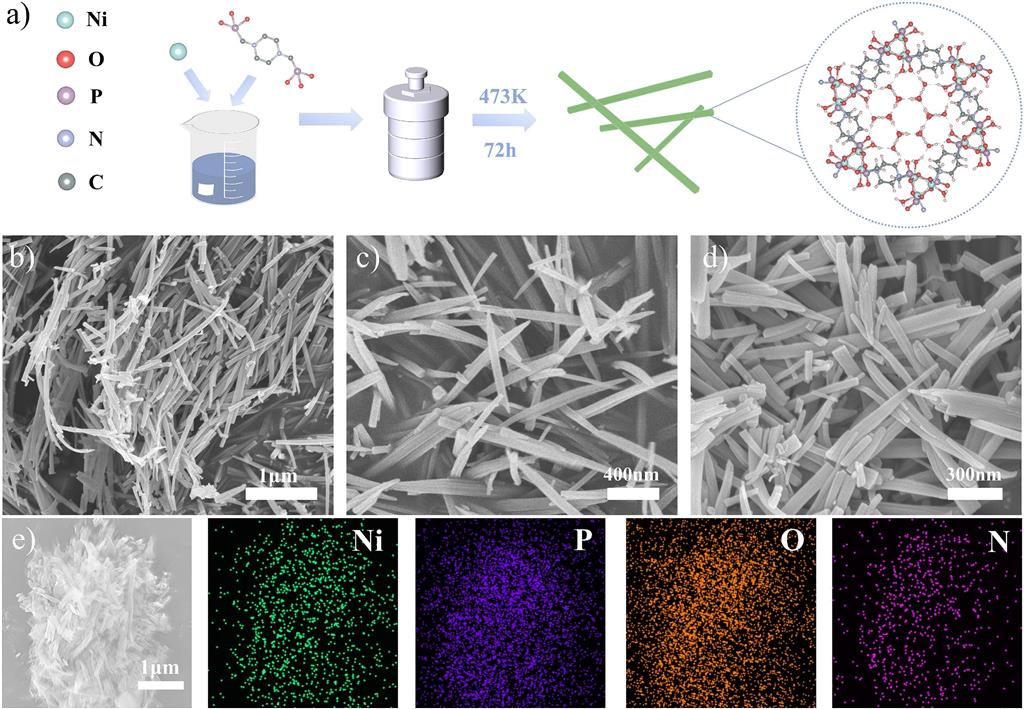

1. 界面辅助合成：
以膦酸配体和金属盐为前驱体，在水-有机两相界面精确控制水含量与温度，调控晶体成核生长。成功制备出高结晶度膦酸MOF粉末及单晶，突破了传统膦酸MOF易形成无定形沉淀的瓶颈。
2. 吸附与穿透实验：
进行单组分吸附及C2H2/CO2混合气动态穿透测试。材料对C2H2吸附量显著高于CO2；穿透实验中CO2率先穿透，C2H2被牢固截留，穿透时间差显著，证实卓越的动态分离能力。
3. 循环再生实验：
经10次“吸附-脱附”及连续穿透循环后，材料吸附容量、选择性及结晶度均无明显衰减，证实优异的再生性能。实验突破：攻克膦酸MOF结晶难题，实现C2H2/CO2高效动态分离及长循环寿命。

分析测试

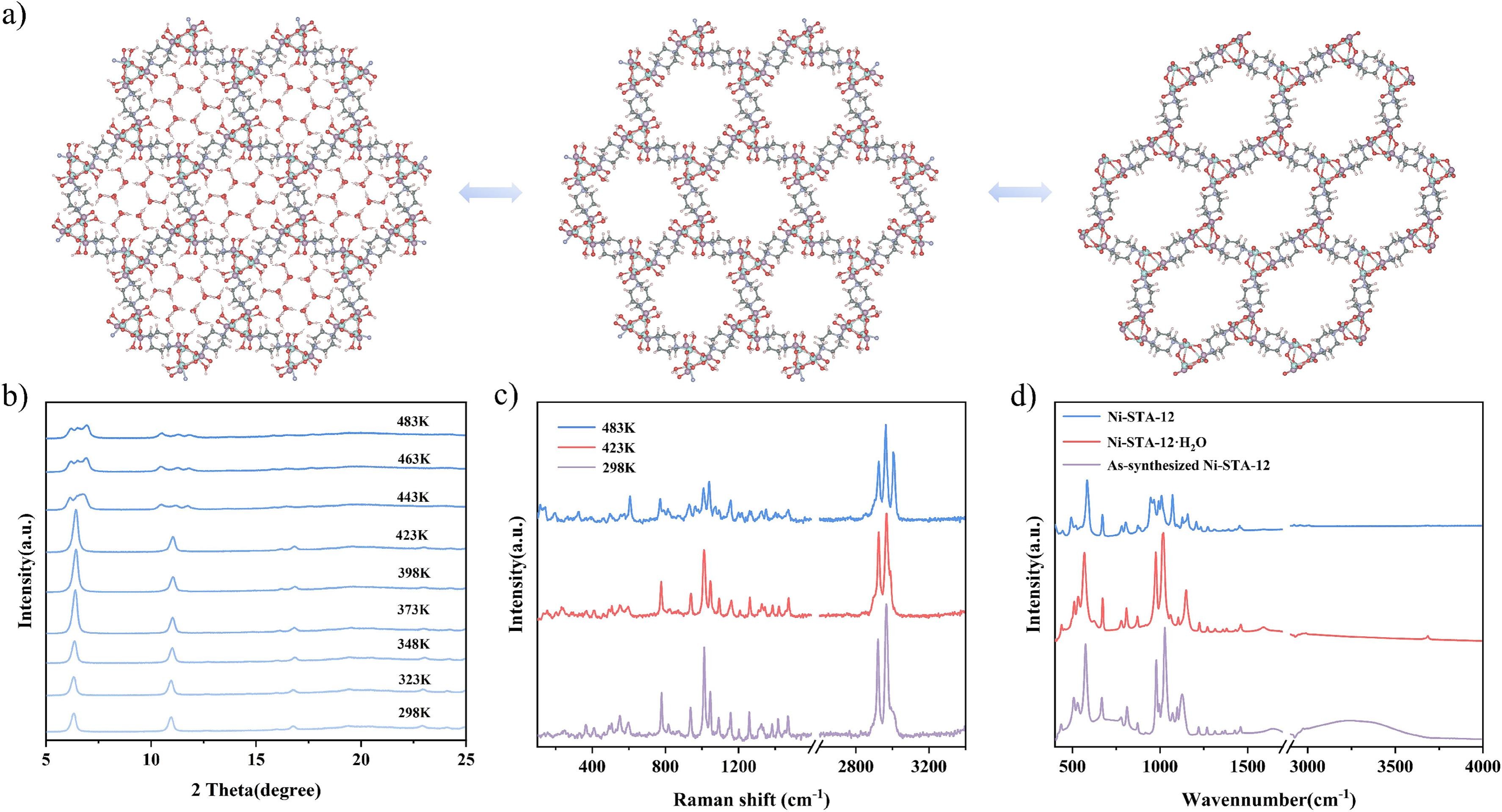

1. 结构与形貌表征：
PXRD图谱显示尖锐衍射峰，证实高结晶度与相纯度；SEM显示晶体呈均匀块状形貌（2-5 μm）；FT-IR和XPS证实了膦酸基团（P=O, P-O）的成功配位及框架内水分子的特征峰存在。TGA测试表明材料在350 ℃以下具有良好的热稳定性。

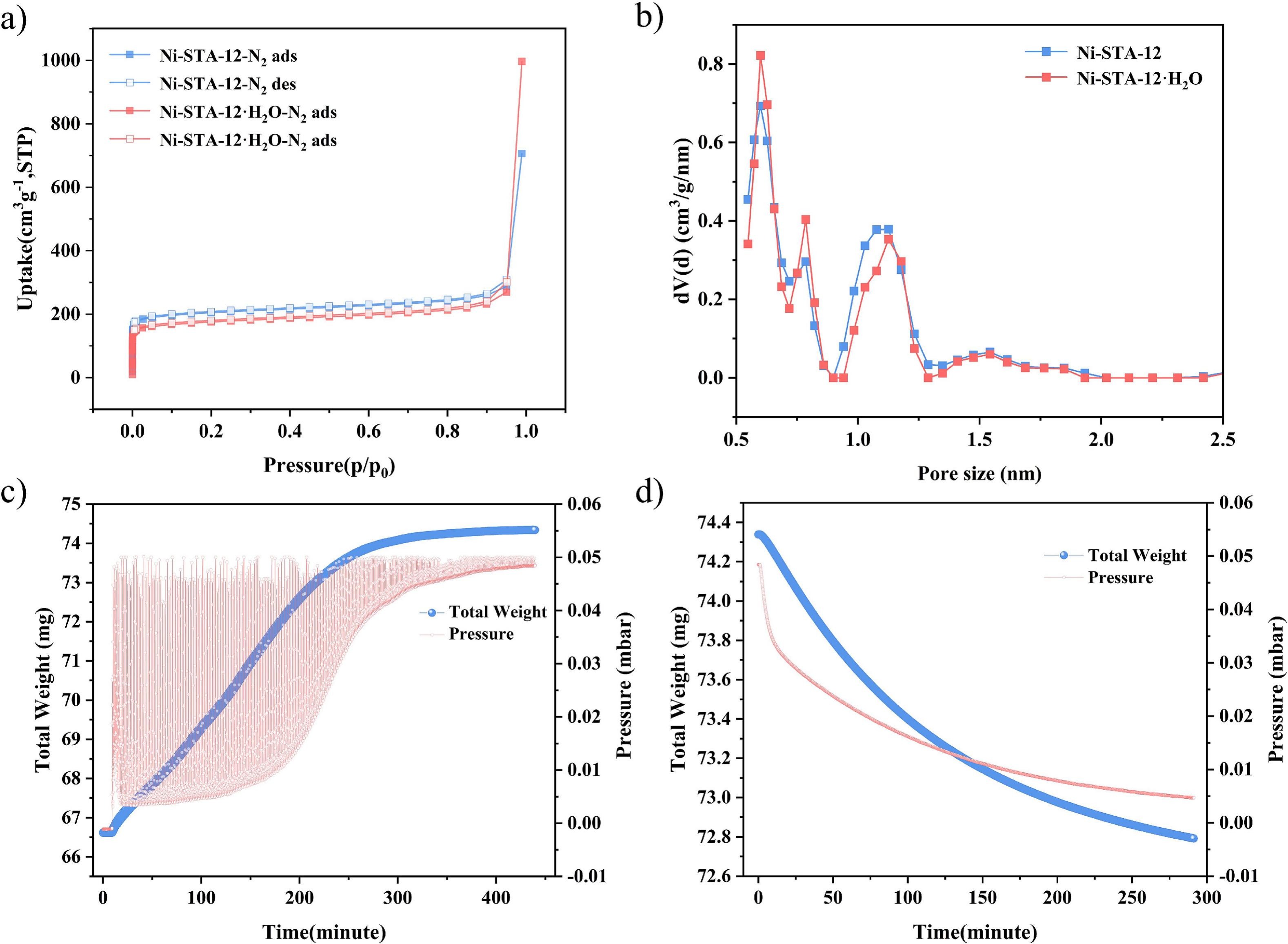

2. 孔隙与比表面测试：
77 K下N2吸附-脱附测试显示材料具典型微孔特征，BET比表面积高达865 m²/g，总孔容0.42 cm³/g。NLDFT模型计算孔径集中在0.65 nm左右，该尺寸与C2H2和CO2分子动力学直径高度匹配，有利于产生强烈的空间限域效应。
3. 气体吸附性能测试：
298 K、1 bar下，C2H2吸附量达4.8 mmol/g，CO2仅为2.3 mmol/g。基于IAST模型计算的C2H2/CO2（50/50）吸附选择性高达9.2。吸附热（Qst）计算显示C2H2的初始吸附热为45 kJ/mol，显著高于CO2的28 kJ/mol，揭示了孔道内特异性结合位点对C2H2的强亲和力。

机理分析

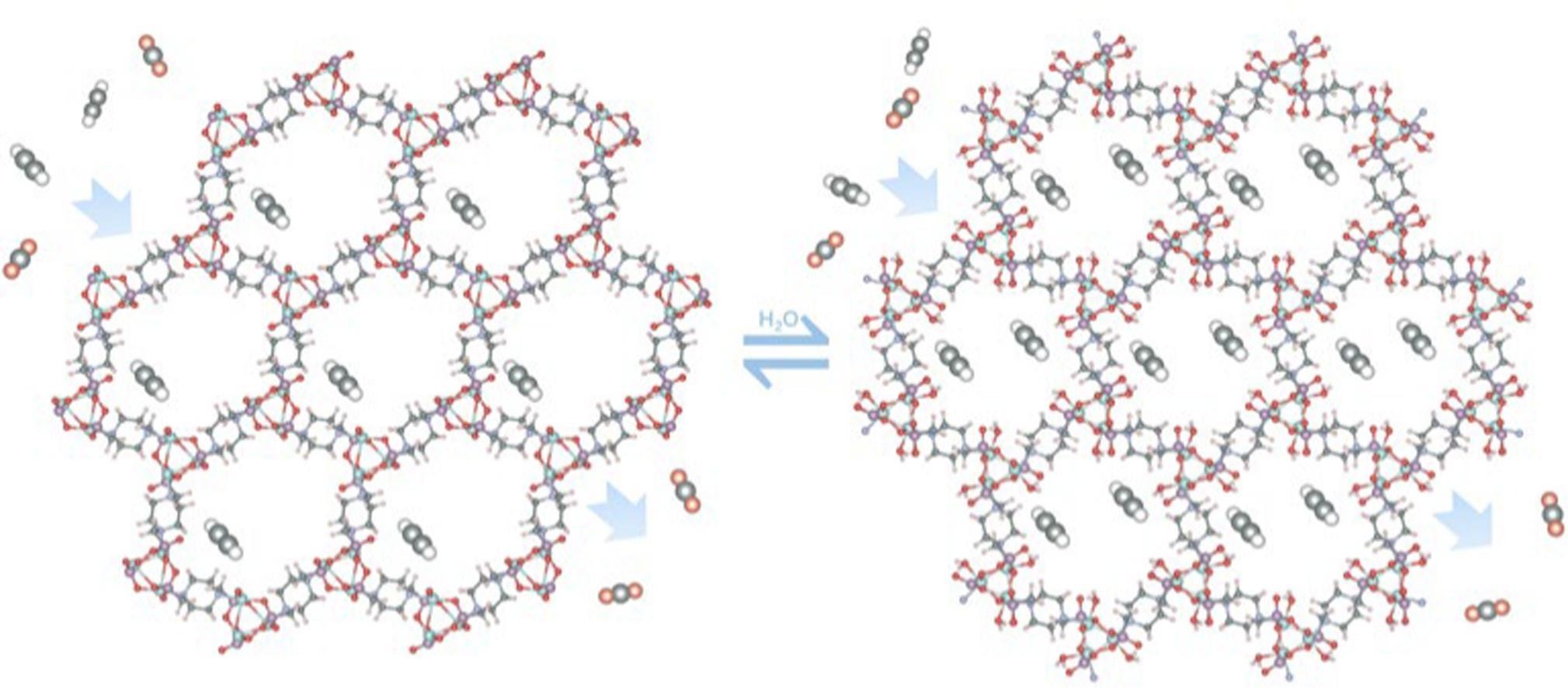

1. 氢键识别机理：
DFT计算与原位红外光谱揭示，框架内限域水分子与膦酸未配位氧原子形成协同氢键网络。C2H2端基氢质子给体能力强，形成强C-H···O氢键；而CO2缺乏此类质子，作用极弱。
2. 协同效应：
0.65 nm孔径的限域效应放大了主客体作用差异，水分子作为“桥梁”降低C2H2扩散势垒并增加吸附焓变，实现精准识别。

总结
1. 本文创新性地提出界面水分子辅助策略，克服了膦酸MOFs结晶困难的瓶颈。
2. 材料巧妙利用限域水分子与膦酸基团构筑多重氢键识别位点，在C2H2/CO2分离中展现出高吸附容量、高选择性及优异的循环稳定性，为工业低碳烃气体的绿色高效纯化提供了极具潜力的候选材料。

文章标题：Interfacial water molecule-assisted phosphonic acid metal-organic frameworks for efficient separation of C2H2/CO2
作者：Xiangsen Yuan, Qiuju Fu, Wenpeng Xie, Pan Chen, Ling-Zhi Yang, Huimin Jiang, Shilong Wen, Xiaokun Yang, Liting Yan, Xuebo Zhao
DOI：10.1016/j.seppur.2026.139178
文章链接：https://linkinghub.elsevier.com/retrieve/pii/S1383586626024445

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

齐鲁工业大学赵学波团队提出界面水分子辅助策略，合成高结晶度膦酸MOF。材料利用限域水分子与膦酸基团构建多重氢键位点，实现对C2H2的特异性识别，在C2H2/CO2分离中展现出高吸附量与高选择性，且循环稳定性优异。
