孔工程化发光金属有机框架传感器用于水体中全氟和多氟烷基物质（PFAS）的识别

首页 > 行业动态 > 孔工程化发光金属有机框架传感器用于水体中全氟和多氟烷基物质（PFAS）的识别

摘要

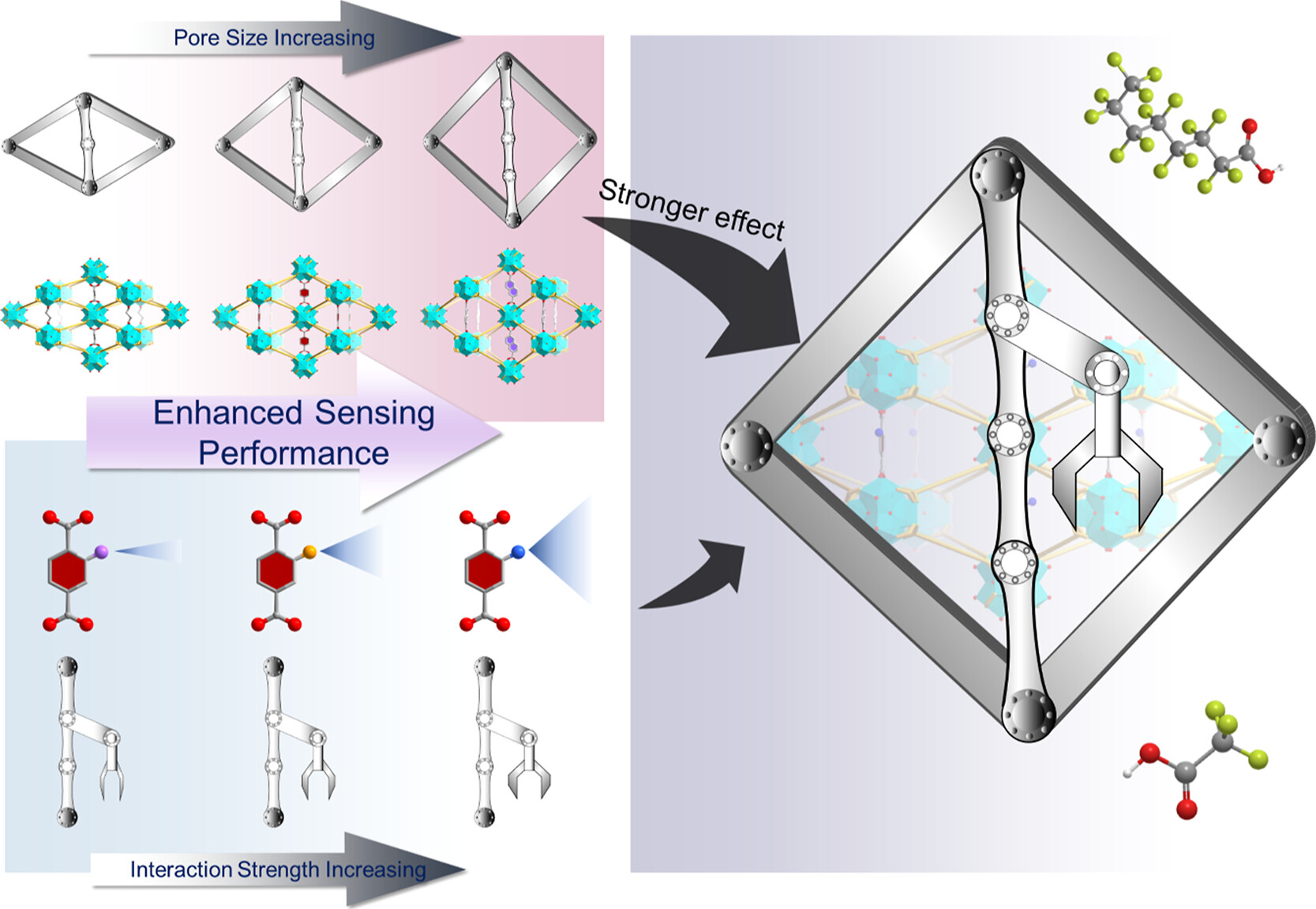

德克萨斯A&M大学Hong-Cai Zhou老师与南开大学师唯教授团队在《J. Am. Chem. Soc.》（2026, 148, 3697−3702, DOI: 10.1021/jacs.5c20085）发表的研究中，针对水体中PFAS检测难题，采用连接体安装策略模块化精确调控MOF孔环境，构建了13种PCN-700衍生物。研究发现孔可及性直接提升传感性能，氨基功能化使淬灭效率提高3倍。该工作解耦了孔体积与功能基团的协同效应，为设计高性能PFAS发光传感器提供了新原则。

研究背景
1. 行业问题：
PFAS是难降解的持久性水体污染物，具有生物累积性和严重健康风险。其环境浓度低且光谱沉默（紫外-可见区吸收有限），导致传统依赖竞争吸收的发光传感检测极其困难。
2. 现有方案：
发光传感因操作简便、灵敏度高成为检测痕量污染物的有效策略。学者们开发了多种多孔材料，但针对PFAS，缺乏对材料孔结构与传感功能之间构效关系的系统研究，难以实现精准匹配。
3. 本文创新：
引入“连接体安装”策略，在保持MOF骨架完整性的前提下，精确调控孔体积、功能基团及其密度。构建13种PCN-700衍生物库，解耦各参数对PFAS识别的影响，揭示了孔体积主导及氨基增强主客体相互作用的机制。

实验部分
1. 衍生物库构建：

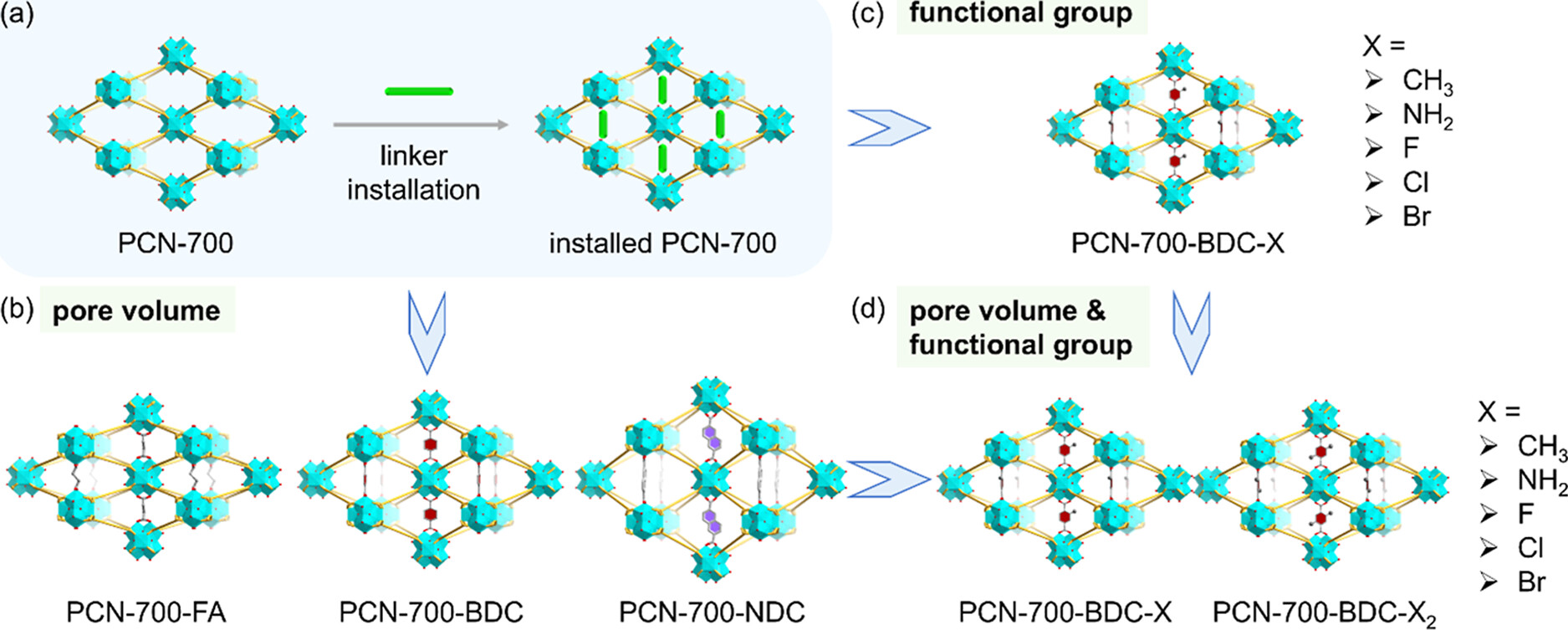

以Zr基PCN-700为母体，利用连接体安装策略引入不同长度及取代基（如-CN、-CH3、-NH2）的二羧酸配体，成功合成13种结构完整的衍生物，实现孔体积与化学环境的正交调控。
2. 传感性能与权衡测试：
将材料分散于含PFAS水溶液中进行荧光滴定。结果表明大孔体积材料响应更快；引入氨基的衍生物淬灭效率提升3倍。此外，通过控制配体投料比发现，过度功能化会导致孔道堵塞，证实了结合亲和力与孔可及性间的权衡关系。

分析测试
1. 结构与形貌表征：
PXRD证实13种衍生物均保持PCN-700的高结晶度和骨架完整性；FT-IR和NMR证实功能化连接体成功安装。SEM显示晶体形貌保持良好，EDX证实Zr及功能基团元素均匀分布。
2. 孔隙与比表面测试：
77 K N₂吸附测试显示，母体PCN-700的BET比表面积为2650 m²/g，平均孔径为1.8 nm。安装连接体后，衍生物的比表面积降至1200-1800 m²/g，孔径缩小至1.2-1.5 nm，证实孔体积被成功调控。
3. 发光与传感测试：

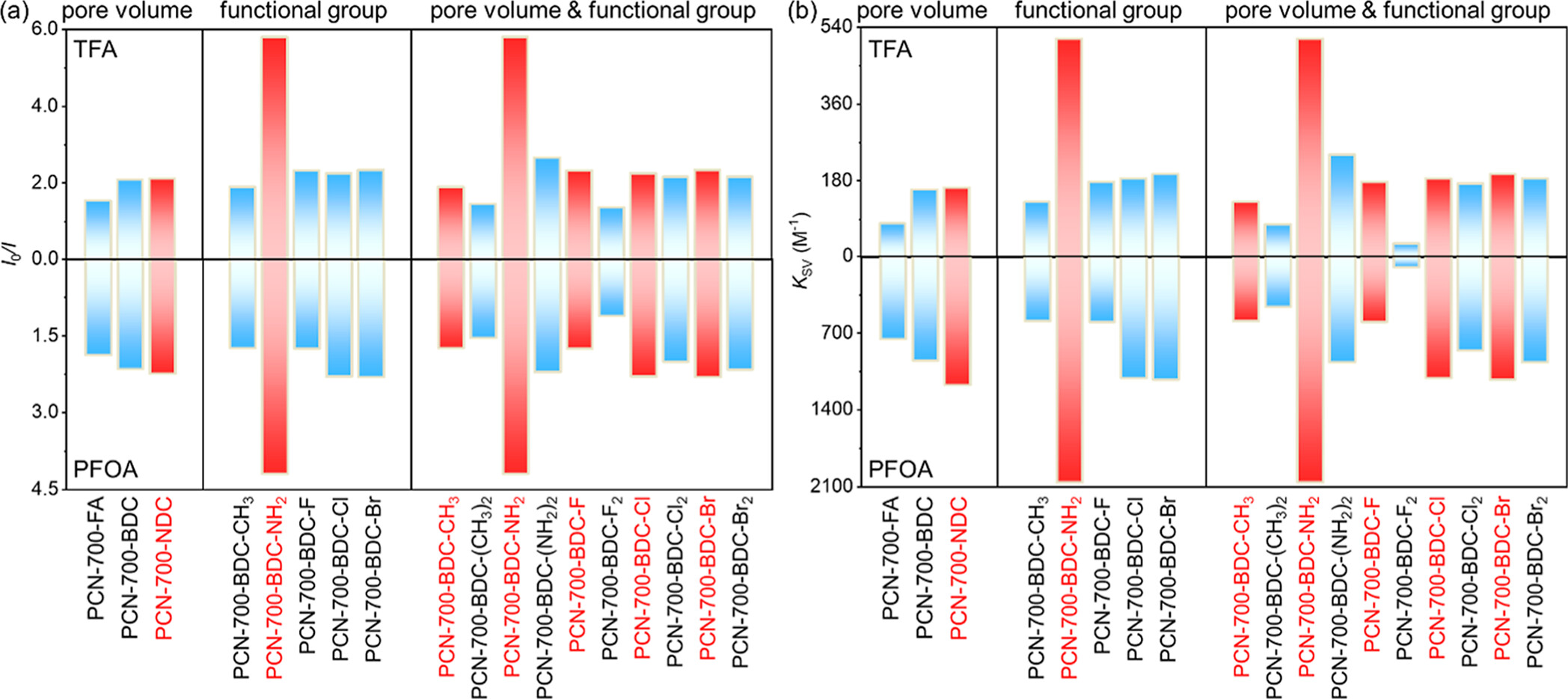

荧光光谱显示材料具有强发射峰。PFAS滴定中，PCN-700-BDC-NH2的Stern-Volmer淬灭常数（Ksv）达 1.5×10⁴ M⁻¹，检出限（LOD）低至 15 nM。循环5次后荧光恢复率达95%以上，证明其优异的可逆性。测试结果揭示：连接体安装有效调控了孔隙率，氨基的引入显著增强了主客体相互作用，提升了传感灵敏度。

机理分析
1. 孔体积传质主导：
PFAS分子尺寸较大，较大的孔体积提供了更优的孔可及性，促进了PFAS在孔道内的快速扩散和富集，这是主导传感性能提升的核心物理因素。

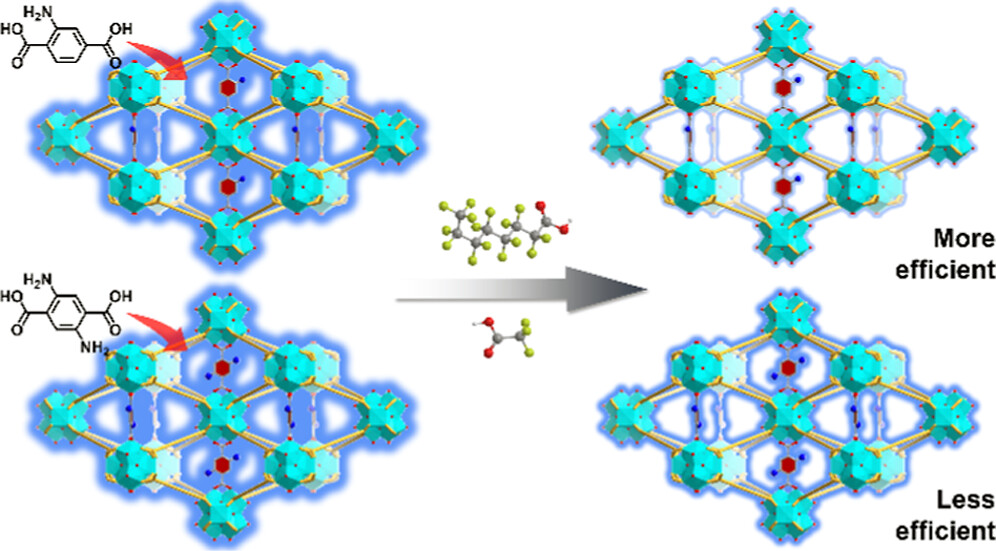

2. 氨基增强与空间位阻：
氨基作为富电子基团，能与PFAS形成强烈的氢键和静电相互作用，增加局部浓度从而提升灵敏度；但当功能基团密度过高时，孔道空间被过度占据，传质受阻，导致整体传感效率下降。

总结
1. 策略有效性：本文成功利用连接体安装策略构建了13种PCN-700衍生物，为系统研究MOF孔结构与PFAS传感功能的构效关系提供了可靠的平台。
2. 构效关系明确：研究成功解耦了孔体积、功能基团及其密度的影响，确立了孔可及性在PFAS传感中的主导地位。
3. 机制揭示：阐明了氨基功能化通过强主客体相互作用显著提升灵敏度的内在机制，为理性设计高性能、高稳定性的MOF基水相PFAS传感器提供了重要的理论指导与设计原则。

文章标题：Pore-Engineered Luminescent MOF Sensors for PFAS Recognition in Water
作者：Zongsu Han，Kun-Yu Wang，Jiatong Huo，Wenyue Cui，Zhaoyi Liu，Yihao Yang，Rong-Ran Liang，Wei Shi*，Hong-Cai Zhou*
DOI：10.1021/jacs.5c20085
文章链接：https://pubs.acs.org/doi/10.1021/jacs.5c20085

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

南开大学师唯与A&M大学团队在JACS发表文章，利用连接体安装策略构建13种PCN-700衍生物，系统解耦孔体积与功能基团效应。发现孔可及性主导传感性能，氨基功能化使PFAS淬灭效率提升3倍，为水体PFAS检测提供高效传感器设计新原则。
