【MIP-211】一维孔道的Al-MOF高效吸附痕量芳香VOCs

首页 > 行业动态 > 【MIP-211】一维孔道的Al-MOF高效吸附痕量芳香VOCs

摘要

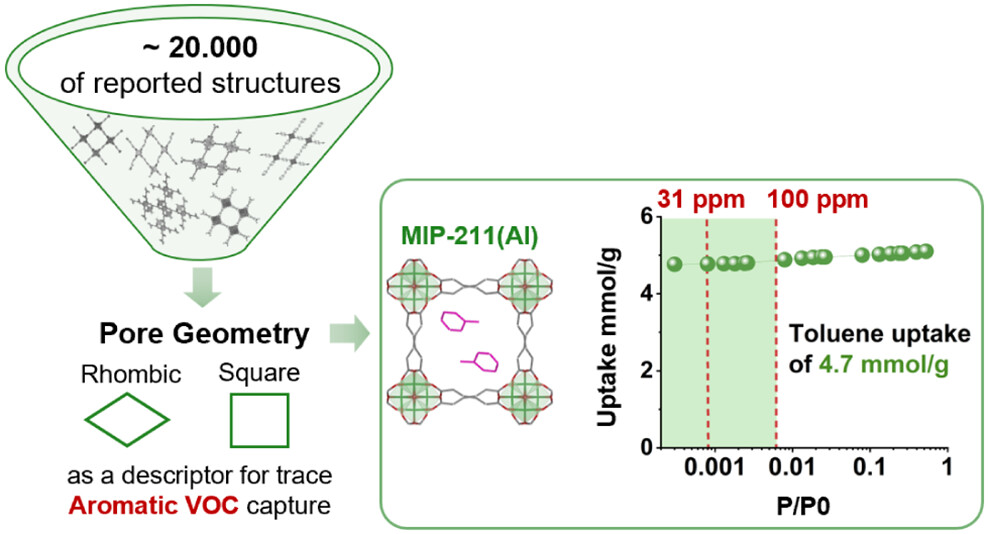

瑞士EPFL的Berend Smit团队在ACS Nano发表研究，创新性确立孔几何结构为MOFs材料捕获痕量芳香VOCs的核心研究元素。研究通过高通量筛选结合实验验证，证实菱形、方形截面一维孔道可强化材料与芳香分子的主客体相互作用，筛选出高性能铝基MOF材料MIP-211(Al)。该材料在31 ppm超低甲苯浓度下吸附量可达4.7 mmol/g，兼具真空易再生、循环稳定性优异、绿色可规模化合成等优势。湿度测试表明，相对湿度15%环境下材料可保留60%吸附性能，二次筛选得到的疏水Al-TBAPy材料可适配70%高湿工况，为工业痕量芳香VOCs治理提供了全新的材料设计思路与高性能候选吸附剂。

研究背景
1. 行业问题：
芳香族VOCs在ppm级痕量浓度下的吸附是空气治理行业的难题。此类分子为非极性结构，吸附作用仅依靠微弱的色散力，导致痕量工况下主客体相互作用极弱，常规吸附材料难以实现高效捕获。
2. 现有方案：
1) 目前学界主流以高比表面积、大孔容为核心指标设计MOF吸附材料，可提升高浓度VOCs吸附容量，但在低压痕量环境下，孔隙参数与吸附性能的关联性完全失效。
2) 后续研究通过缺陷构筑、金属位点修饰、官能团改性等方式强化主客体作用，但改性材料合成条件苛刻、可持续性差，难以工业化应用。
3. 本文创新：

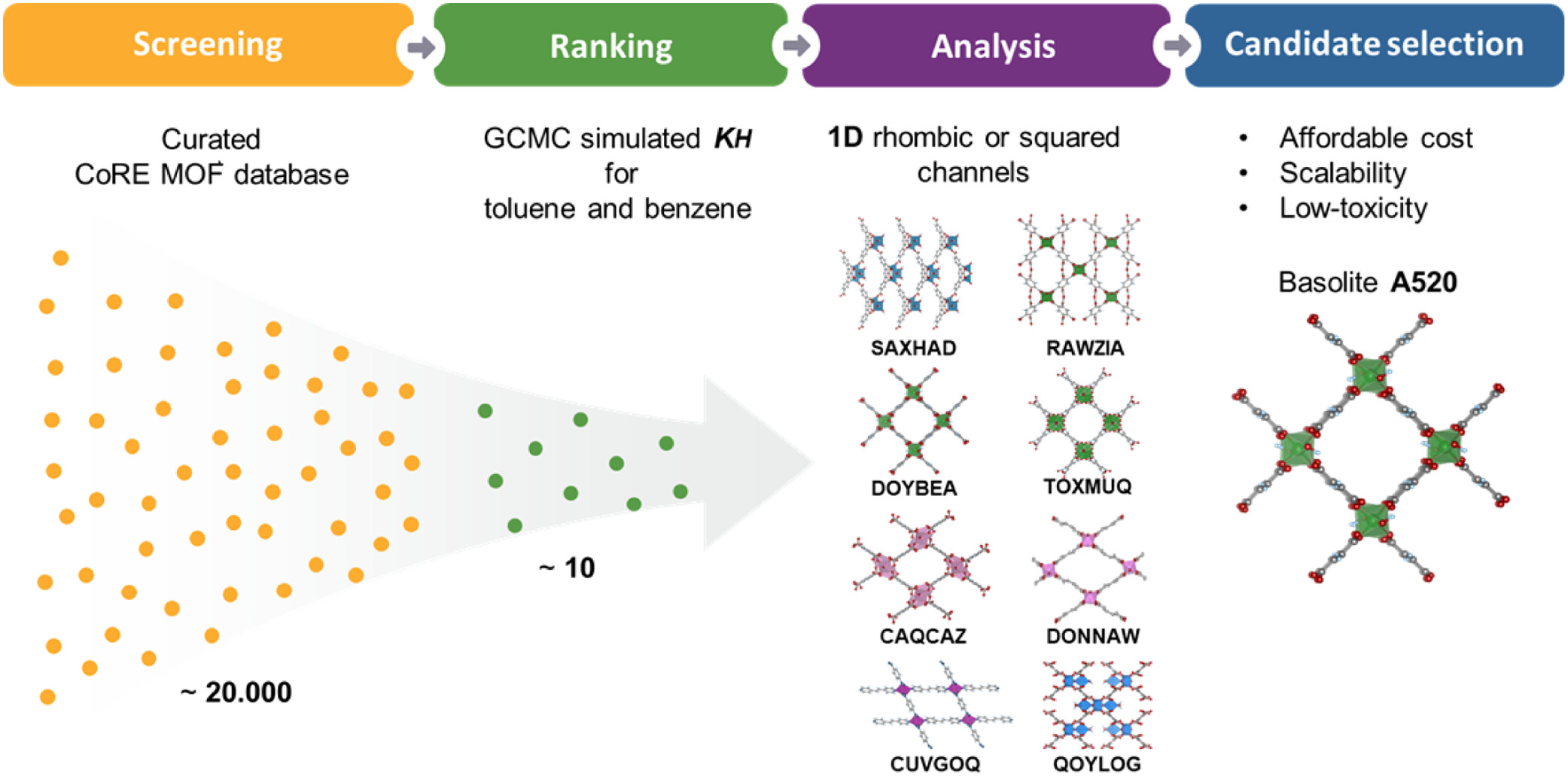

该研究首次将孔几何结构确立为MOFs痕量芳香VOCs吸附的关键纳米尺度描述符，提出菱形、方形截面一维孔道的最优孔结构模型，基于可持续设计原则筛选低成本、低毒、可规模化制备的铝基MOFs体系，并筛选出干湿工况适配的两款高性能吸附材料。

实验部分

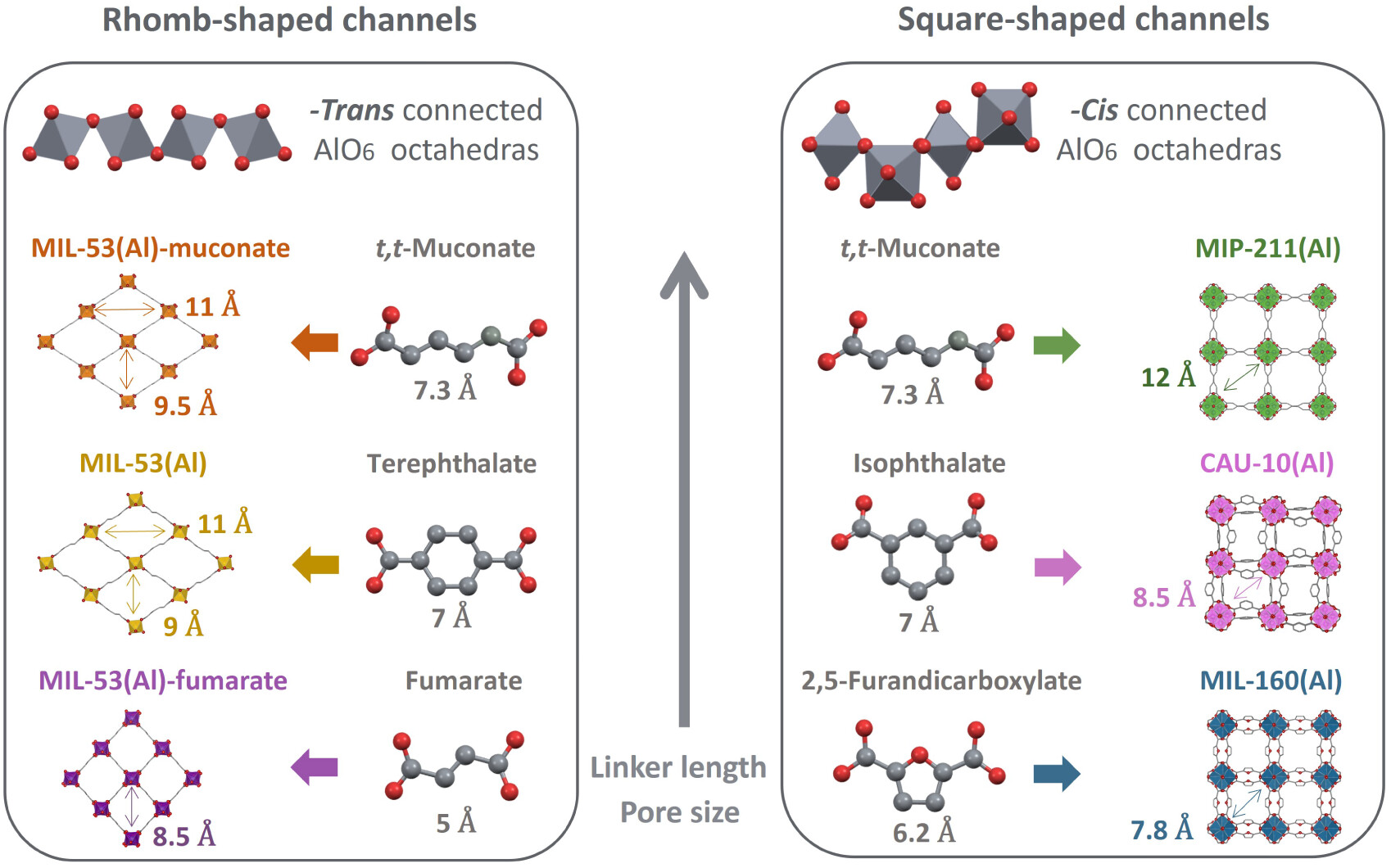

1. 铝基MOFs系列合成：
以廉价铝盐、二元羧酸配体为原料，采用水热、溶剂热及回流法，批量合成MIP-211(Al)、MIL-53(Al)、CAU-10(Al)等6种具有一维孔道结构的铝基MOFs。其中MIP-211和Al-TBAPy配体分别为粘康酸和芘基四苯甲酸所有材料均以水为主要溶剂，合成工艺温和、可规模化，仅少数体系需少量DMF辅助溶剂，产物经离心、洗涤、烘干后得到纯相样品。

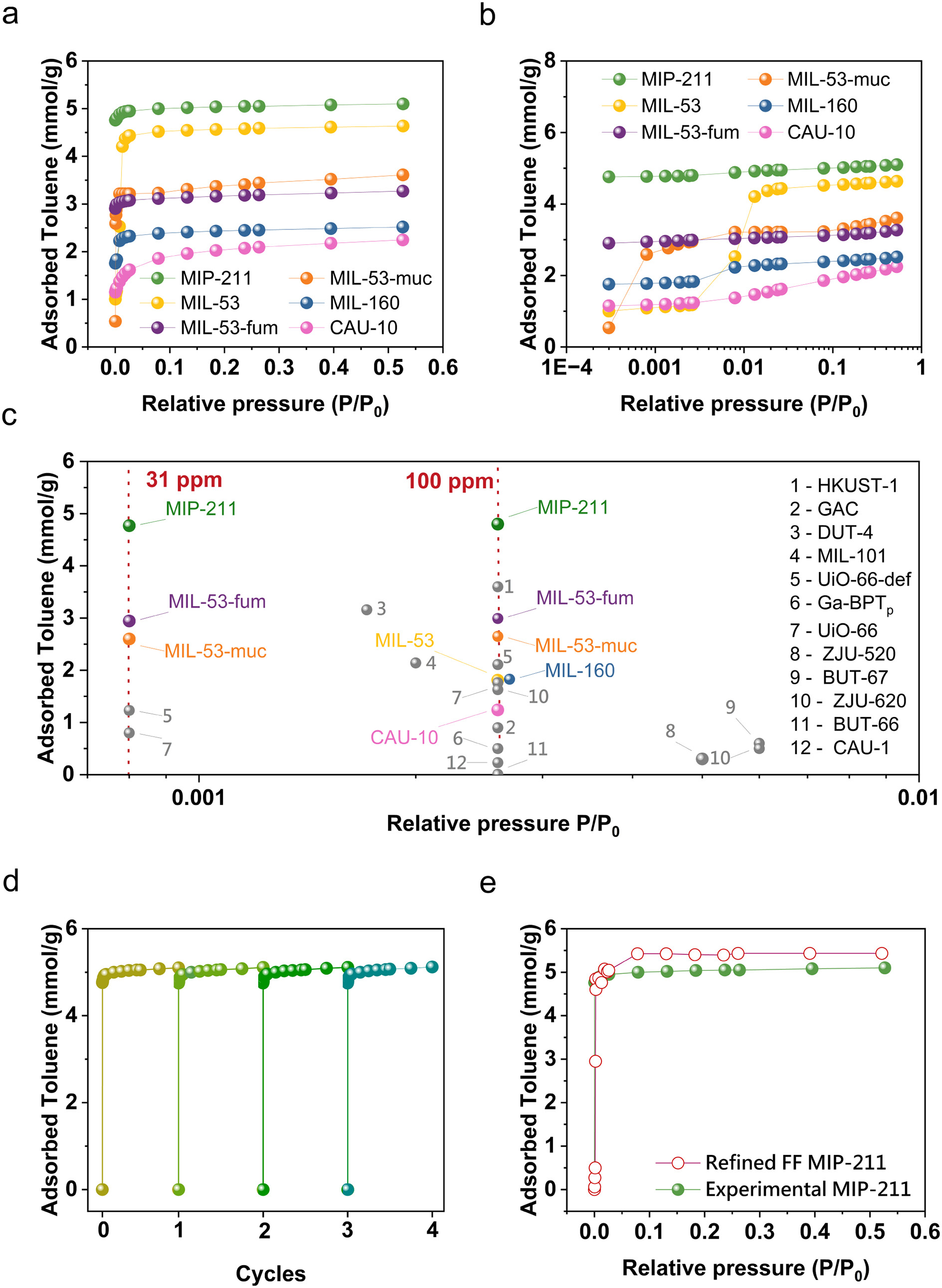

2. 痕量甲苯吸附：
以甲苯为芳香VOCs模型分子，采用重量法测试不同分压（12 ppm~21150 ppm）下的吸附性能。
最优材料MIP-211(Al)在31 ppm超低浓度下吸附量达4.7 mmol/g，100 ppm下吸附量为4.8 mmol/g，是商用活性炭的4倍。
循环实验表明，材料经4次真空脱附循环后吸附性能无衰减，仅真空处理即可实现高效再生，远优于需高温再生的传统活性炭。
3. 湿度适配性能实验：
采用原位ATR-FTIR光谱技术，精准调控环境湿度（0~40% RH），探究水汽对吸附性能的影响。同时通过二次高通量筛选，锁定高疏水Al-TBAPy材料，验证其高湿环境适配性。

分析测试
1. 孔隙结构表征：
1) BET测试显示，6种铝基MOFs饱和吸附容量与比表面积正相关，其中MIP-211(Al)孔隙性能最优，是体系内吸附性能最佳材料。
2) 区别于常规材料，其特殊方形一维孔道可形成几何限域效应，突破比表面积限制，在低压痕量工况下仍保持超高吸附容量，而柔性结构的MIL-53(Al)在低压下吸附性能大幅衰减。
2. 结构表征：

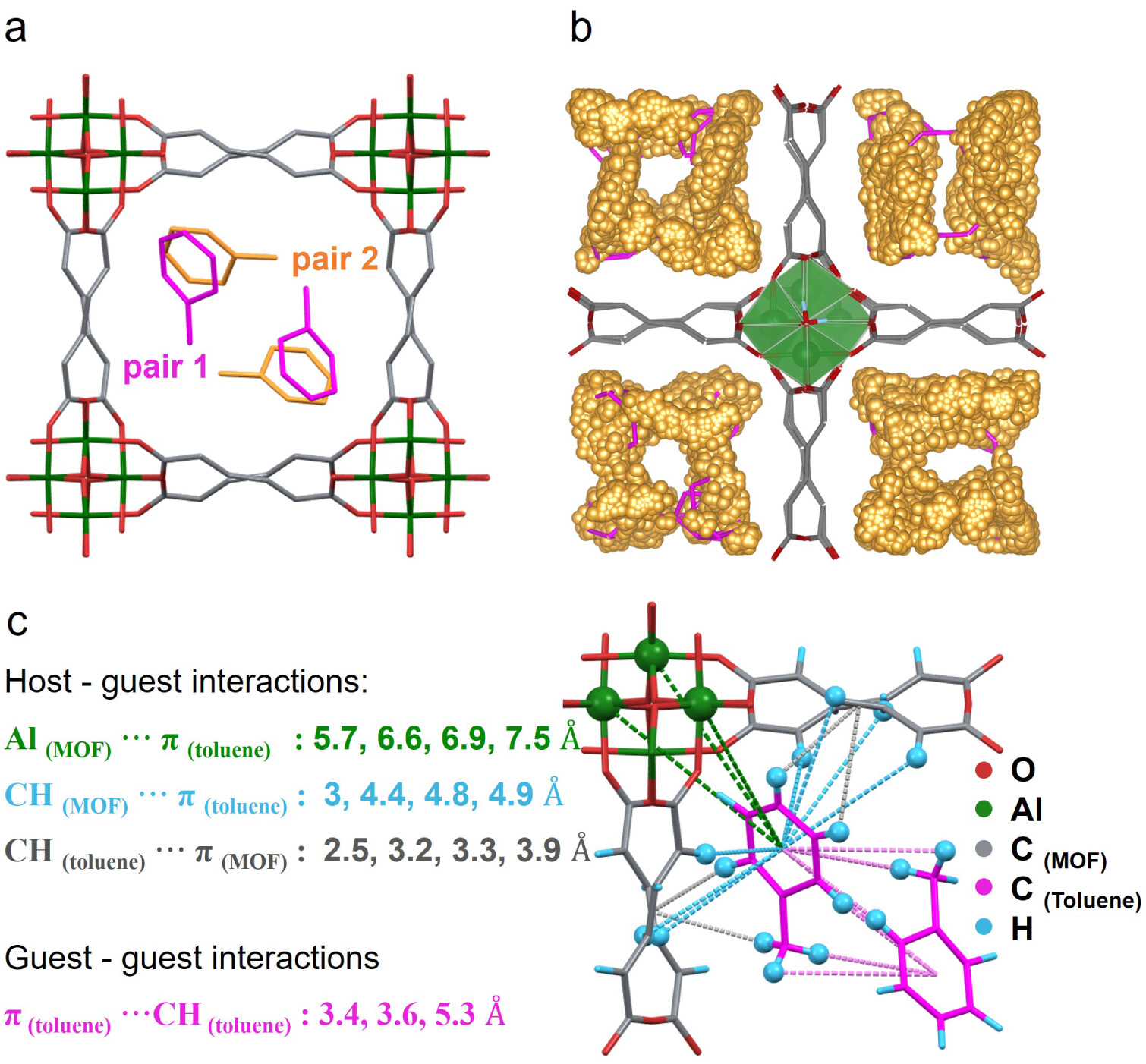

1) SPXRD测试精准定位甲苯吸附位点，甲苯分子均匀分布于MIP-211(Al)孔道角落，与金属节点、有机配体充分接触。
2) DFT计算证实，材料孔道内甲苯与铝离子、有机配体存在多重非共价相互作用，单位晶胞内甲苯与铝原子呈1:1配位模式，吸附结构稳定。
3. 湿态吸附性能表征：
1) ATR-FTIR测试结果表明，15%相对湿度下MIP-211(Al)可保留60%的原始吸附性能，甲苯可置换孔道内33%吸附水分子；40%高湿环境下材料吸附性能基本丧失。
2) 二次筛选的Al-TBAPy材料疏水性能优异，可适配最高70%相对湿度工况，100 ppm甲苯浓度下吸附量可达4.0 mmol/g。

机理分析
1. 孔几何限域吸附机理：
菱形、方形截面的一维孔道是痕量吸附的核心结构基础，区别于圆形孔道，其角型限域空间可让甲苯分子同时与多个孔壁接触，大幅提升主客体相互作用强度。多重叠加的Al³⁺-π、C-H-π非共价作用显著提升低压下吸附焓，强化物理吸附效果，实现痕量甲苯的高效捕获。
2. 分子相互作用机制：
MIP-211(Al)的铝金属节点可与甲苯芳香环形成强阳离子-π相互作用，顺丁烯二酸配体的共轭结构与甲苯分子形成多重C-H-π作用，同时甲苯分子间的弱相互作用进一步稳定吸附体系。甲苯结合能（-56.65 kJ/mol）显著高于水（-45 kJ/mol），因此低湿环境下可置换孔内水分子，维持吸附性能。
3. 材料稳定性与再生机理：
该材料骨架结构刚性强，真空脱附过程中无结构坍塌、相变问题，多次循环后孔隙结构与吸附位点完整。仅需常温真空处理即可脱附甲苯分子，无需高温能耗，具备低成本循环应用优势。

总结
1. 本研究系统阐明了菱形、方形一维孔道强化痕量芳香VOCs吸附的核心机制，打破了传统依赖比表面积、孔容的材料设计局限。研究筛选得到的MIP-211(Al)材料兼具超高痕量甲苯吸附容量、优异循环稳定性综合性能远超商用活性炭。
2. 同时通过二次筛选获得高疏水Al-TBAPy材料，拓宽了潮湿工况下的应用场景。该工作建立了“结构筛选-机制验证-性能优化”的完整材料开发体系，为痕量大气污染物治理吸附材料的精准设计与工业化应用提供了全新理论支撑与技术方案。

文章标题：Pore Geometry–Driven Capture of Trace Aromatic Volatile Organic Compounds in Al-Based MOFs
文章作者：Anastasia Blokhina, Yutao Li, Iurii Dovgaliuk, Debanjan Chakraborty, Aysu Ozturk, Nency P. Domingues, Xiaoqi Zhang, Fatmah Mish Ebrahim, Bettina Baumgartner, Christian Serre, Georges Mouchaham, Berend Smit*
DOI：10.1021/acsnano.6c05710
文章链接：https://pubs.acs.org/doi/10.1021/acsnano.6c05710

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
