顺序配体安装：多变量金属有机框架中功能基团的精确定位

首页 > 行业动态 > 顺序配体安装：多变量金属有机框架中功能基团的精确定位

摘要
德克萨斯A&M大学（Texas A&M University）Hong-Cai Zhou老师与Weigang Lu老师团队在《Journal of the American Chemical Society》（J. Am. Chem. Soc. 2015, 137, 3177−3180, DOI: 10.1021/ja512762r）上发表的研究中，针对多变量金属有机框架（MTV-MOFs）中功能基团无序分布、难以精确定位的难题，提出了一种独特的"顺序配体安装"（Sequential Linker Installation, SLI）策略。该策略以具有八连接Zr₆O₄(OH)₈(H₂O)₄簇的锆基MOF——PCN-700为原型框架，通过去除Zr₆簇上的末端OH⁻/H₂O配体，形成天然"口袋"结构，随后依次插入不同长度和功能的线性二羧酸配体，成功构建了含三种不同长度配体的混合配体Zr-MOF。该过程实现了单晶到单晶转变，可通过单晶X射线衍射精确定位后续安装配体的位置。这一方法为构建功能基团精确排列的多变量MOFs提供了强有力的工具，在传统一锅法难以实现的相邻功能基团精确排布方面展现出显著优势。

研究背景
1. 行业问题：
金属有机框架（MOFs）作为无机-有机杂化材料，通过金属节点和有机配体的合理选择与组合可实现结构的高度可调性。将两种或多种具有协同效应的功能基团引入同一框架中，对于模拟酶系统等复杂应用具有重要意义。然而，传统的一锅法合成多变量MOFs（MTV-MOFs）时，不同功能基团在框架中呈无序分布，难以确定各组分的精确位置，严重限制了功能的精确调控与拓展应用。
2. 现有方案：
Yaghi等学者通过一锅法将多达八种等长但功能不同的线性配体引入同一框架，合成MTV-MOFs，并利用固态核磁共振和分子模拟等手段研究功能基团的空间分布。另有学者采用不同对称性和/或连接性的配体共聚合，生成拓扑兼容的有序排列结构。然而，这些方法存在明显局限：（1）同时引入两种以上不同尺寸和连接性的配体极其困难，易形成不同相区而非均一相；（2）苛刻的溶剂热条件下敏感功能基团需要额外保护与去保护步骤；（3）目前仅适用于软路易斯酸性金属物种（M²⁺），所得结构化学稳定性有限。
3. 本文创新：

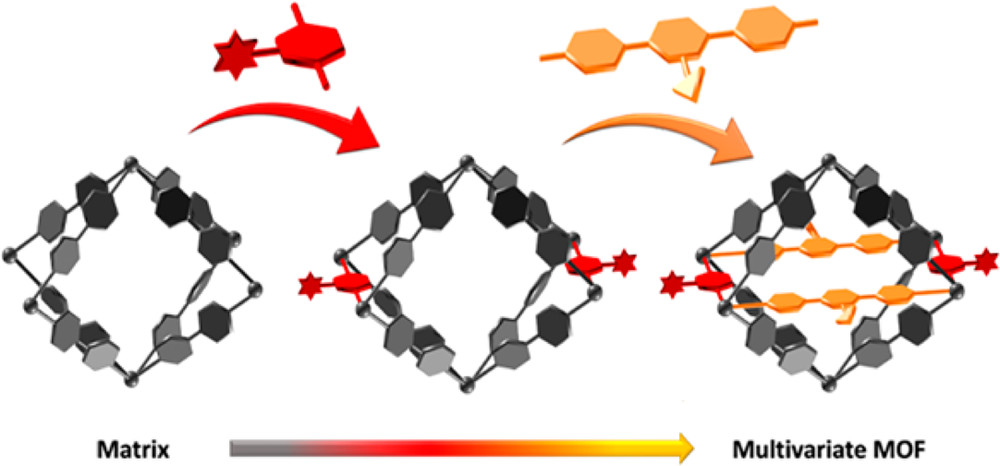

作者提出动力学控制的"顺序配体安装"（SLI）策略。以锆基MOF PCN-700为原型，其八连接Zr₆簇上排列有末端OH⁻/H₂O配体，去除后形成两种不同尺寸的天然"口袋"，可分别容纳不同长度的线性二羧酸配体。SLI策略利用原型MOF中Zr位点较低的活化能，使后续配体优先进入"口袋"而非形成新相，实现了动力学有利产物的生成。该方法在温和的后合成条件下进行，可引入敏感功能基团，且所得Zr-MOFs具有优异的化学稳定性。

实验部分
1. PCN-700原型MOF合成与顺序配体安装：

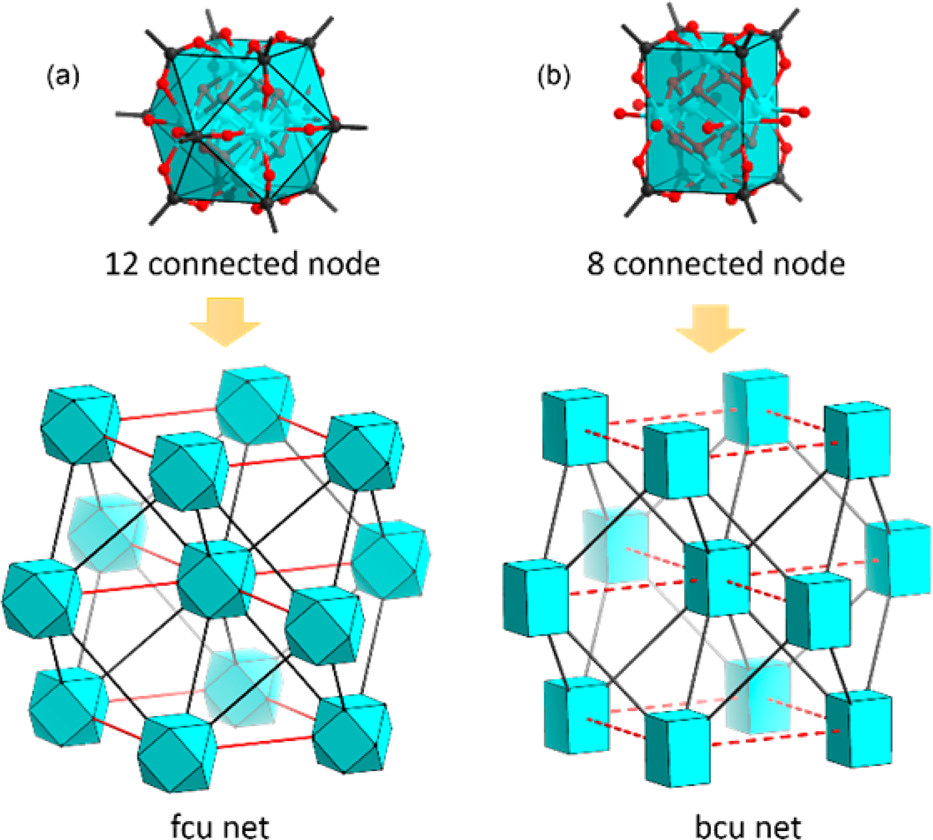

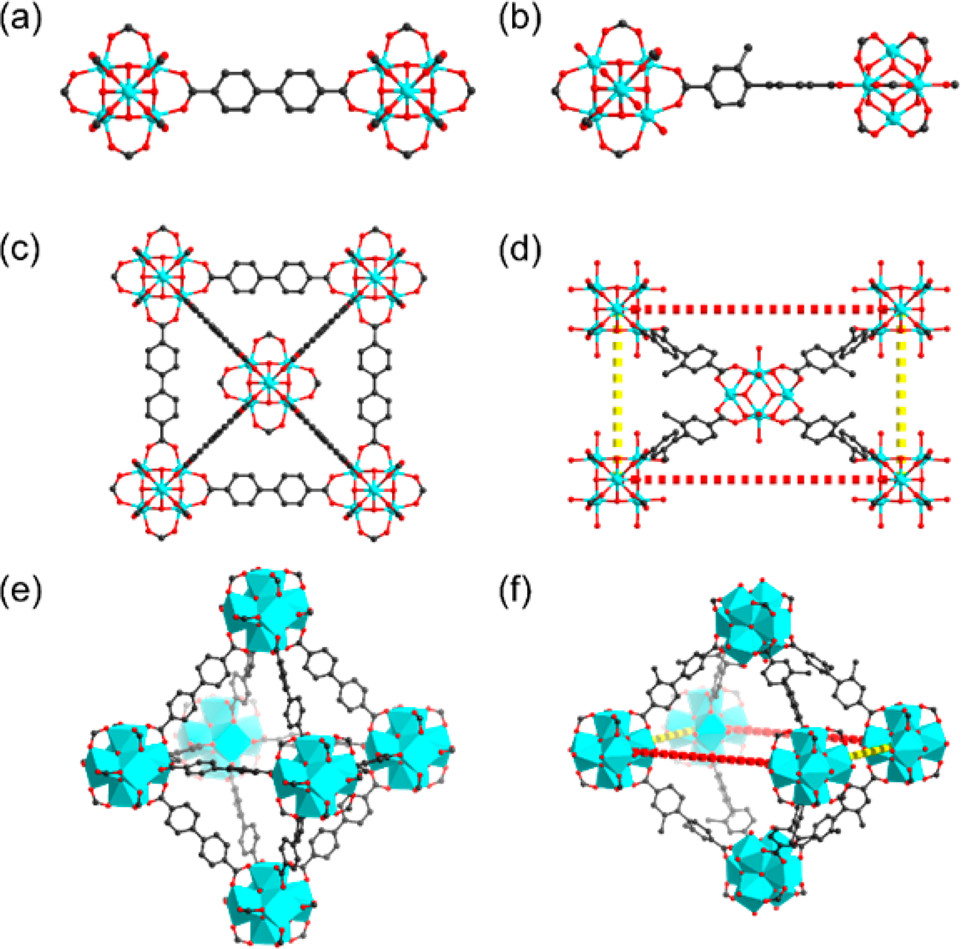

作者设计合成了以八连接Zr₆O₄(OH)₈(H₂O)₄簇为节点的PCN-700，其Zr₆簇排列形成两种不同尺寸的天然"口袋"。在此基础上，依次将BDC（1,4-苯二甲酸）、BPDC（4,4'-联苯二甲酸）和TPDC（对三联苯-4,4''-二甲酸）三种不同长度的线性二羧酸配体顺序安装到框架中，成功获得含三种配体的混合配体Zr-MOF。作为对照，传统一锅法以三种配体任意组合投料，仅得到UiO-66、UiO-67和UiO-68的混合物。
2. 单晶到单晶转变与结构解析：
整个SLI过程实现了单晶到单晶（SC-SC）转变，后续安装配体的精确位置通过单晶X射线衍射（SCXRD）成功解析，直接证实了功能基团在框架中的有序精确排列。
实验突破： 首次实现三种不同长度配体在同一Zr-MOF中的有序排列，突破了一锅法无法合成均一混合配体Zr-MOFs的瓶颈。

分析测试
1. 单晶X射线衍射（SCXRD）与晶体学数据：

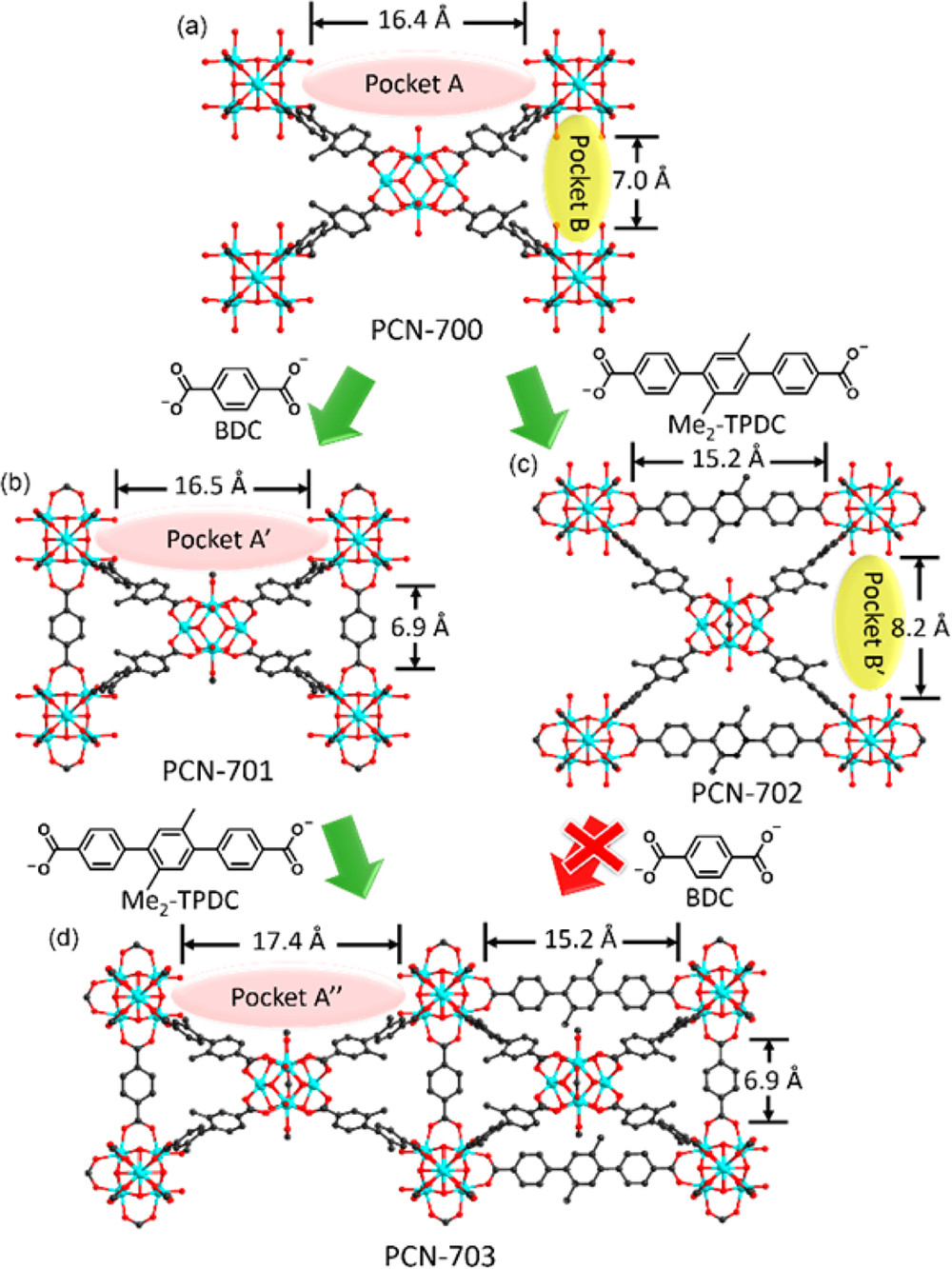

成功解析了PCN-700及SLI产物的单晶结构。PCN-700中Zr₆簇呈八连接构型，Zr-Zr距离（即“口袋”尺寸）分别约为11.2 Å和15.4 Å，完美匹配BPDC和TPDC的长度。SLI后，SCXRD精确定位了较短的BDC（长度约7 Å）填入较小口袋的位置，证实了有序排列。
2. 粉末X射线衍射（PXRD）与相纯度：
PXRD证实SLI各阶段产物保持高结晶度，未出现UiO系列杂相。一锅法对照实验的PXRD则显示为多种UiO相的混合物，凸显SLI在相控制上的绝对优势。
3. 气体吸附与孔隙率测试（BET与孔径）：
77 K N₂吸附测试表明，原型PCN-700的BET比表面积约为1520 m²/g，孔径集中在1.1-1.5 nm。经过SLI依次安装三种配体后，由于较小口袋被BDC占据，混合配体Zr-MOF的BET比表面积降至约1050 m²/g，微孔体积减小。这一具体数值变化直接证明了BDC成功安装到了预设“口袋”中，而非形成独立的致密相。

机理分析
1. 动力学控制机理：
SLI策略的核心在于动力学控制。原型MOF PCN-700中Zr₆簇上的末端OH⁻/H₂O配体与Zr之间的配位相对较弱，去除后形成的配位不饱和Zr位点具有较高反应活性。后续加入的线性二羧酸配体与这些位点配位的活化能低于形成全新MOF相的活化能，因此配体优先进入预设"口袋"位点，生成动力学有利产物。相比之下，一锅法中热力学有利产物（UiO系列混合物）占主导。
2. "口袋"匹配与稳定性：
PCN-700中两种不同尺寸的"口袋"在空间上精确匹配特定长度的二羧酸配体，使不同配体各就其位。Zr₆簇的卓越化学稳定性保证了SLI过程中框架的完整性，后合成修饰在温和条件下进行，避免了敏感功能基团的破坏。

总结
本文提出了一种创新的"顺序配体安装"（SLI）策略，以八连接Zr₆簇基MOF PCN-700为原型框架，通过动力学控制过程，成功将三种不同长度的线性二羧酸配体（BDC、BPDC、TPDC）依次精确安装到框架中的预设位点，构建了功能基团精确定位的多变量Zr-MOFs。该策略实现了单晶到单晶转变，可通过SCXRD精确定位各配体位置，突破了传统一锅法无法获得均一混合配体Zr-MOFs的局限。SLI方法条件温和、操作灵活，为构建具有精确功能基团排布的高稳定性MOFs提供了强有力的新工具，在催化、气体吸附与分离、仿生酶系统等领域具有广阔的应用前景。

文章标题：Sequential Linker Installation: Precise Placement of Functional Groups in Multivariate Metal–Organic Frameworks
作者：Shuai Yuan,Weigang Lu*,Ying-Pin Chen,Qiang Zhang,Tian-Fu Liu,Dawei Feng,Xuan Wang,Junsheng Qin,Hong-Cai Zhou*
DOI：10.1021/ja512762r
文章链接：https://pubs.acs.org/doi/10.1021/ja512762r

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

德克萨斯A&M大学团队JACS文章中，提出"顺序配体安装"（SLI）策略，以PCN-700为原型框架，将BDC、BPDC、TPDC三种不同长度配体依次精确安装到八连接Zr₆簇MOF中，实现单晶到单晶转变，突破一锅法瓶颈，为多变量MOFs功能基团精确定位提供新工具。
