从一维孔道到笼状网格-MOF的孔道工程用于筛分C3F6/C3F8

首页 > 行业动态 > 从一维孔道到笼状网格-MOF的孔道工程用于筛分C3F6/C3F8

摘要

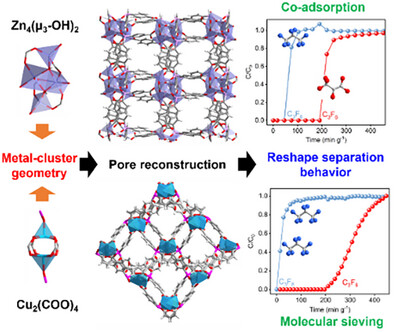

南京大学张照强教授团队在Angew. Chem. Int. Ed. 2026, e1829910发表的研究中，提出电子结构导向的孔工程策略，利用Cu²⁺的Jahn-Teller效应引导MOF从ZnTPO的大孔道重构为CuHTPO的狭窄笼状孔网络，实现C3F6/C3F8从共吸附到分子筛分的转变。CuHTPO能从混合气中分离出>99.999%纯度的C3F8，产率高达2819 L/kg，为电子特气精准分离提供了新范式。

研究背景
1. 行业问题：
八氟丙烷(C3F8)是半导体制造关键电子特气，但工业制备中残留的微量六氟丙烯(C3F6)极难去除。两者沸点极接近（236.3 K vs 242 K）且分子尺寸高度相似（C3F6: 4.84×5.07×7.3 Å³; C3F8: 5.23×5.73×7.6 Å³），传统蒸馏能耗高且难以达到电子级纯度。
2. 现有方案：
MOFs因孔径可调被用于气体分离，但现有孔调控多依赖配体修饰或同构金属替换，难以突破吸附容量与分离选择性之间的长期权衡瓶颈，无法实现对极相似分子的精准筛分。
3. 本文创新：
提出“电子结构导向孔工程”，利用Cu²⁺强Jahn-Teller效应驱动配位几何与簇组装改变，将ZnTPO的一维大孔道重构为CuHTPO的笼状窄孔网络，成功实现分子筛分。

实验部分
1. 材料合成与结构重构实验：

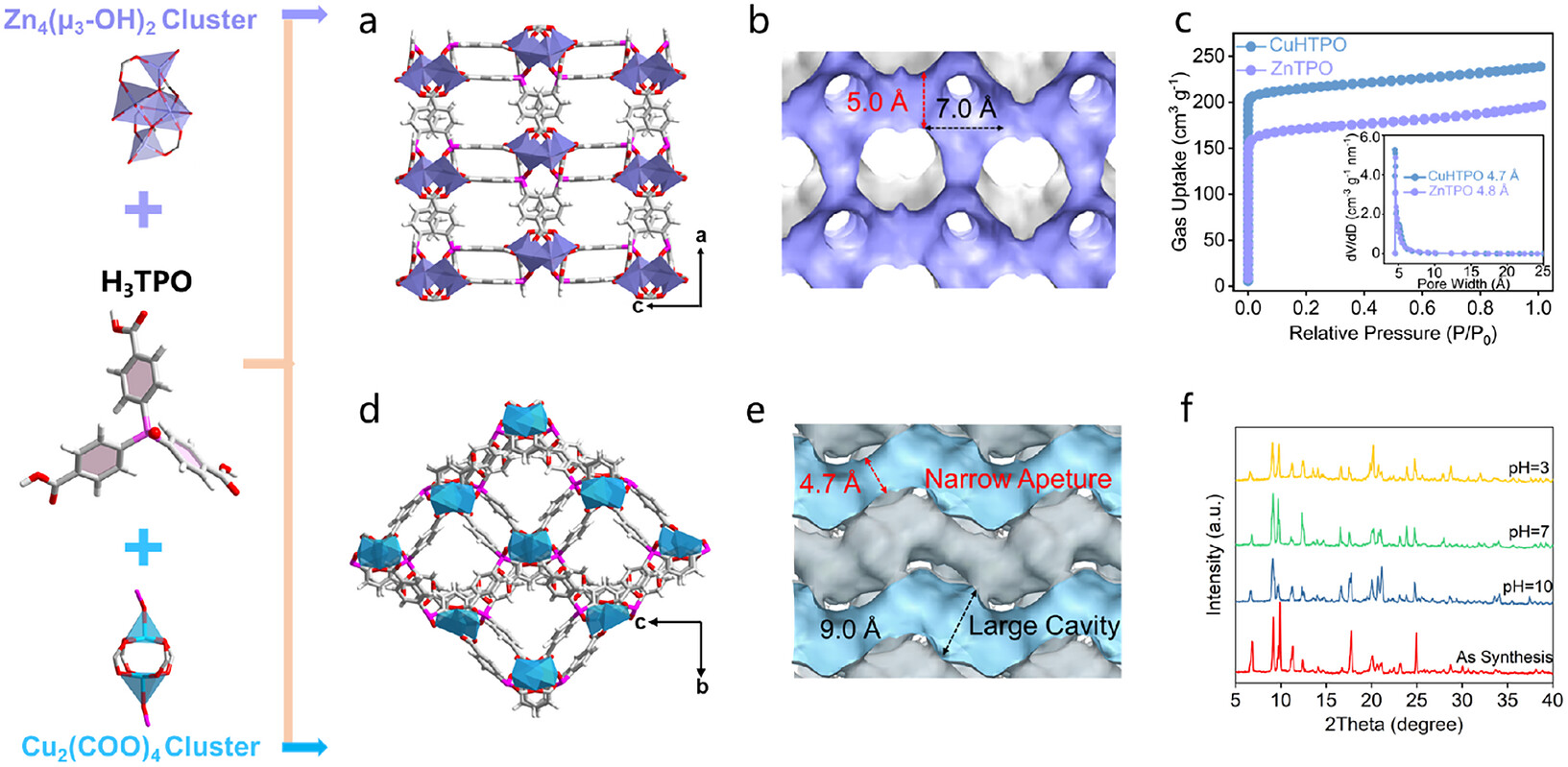

以三(4-羧基苯基)氧化膦(H3TPO)为配体，分别合成ZnTPO和CuHTPO。实验表明，金属中心电子结构的改变直接驱动了框架拓扑重构，ZnTPO形成一维大孔径通道，而CuHTPO形成狭窄的三维笼状孔网络。
2. 气体吸附与动态穿透实验：

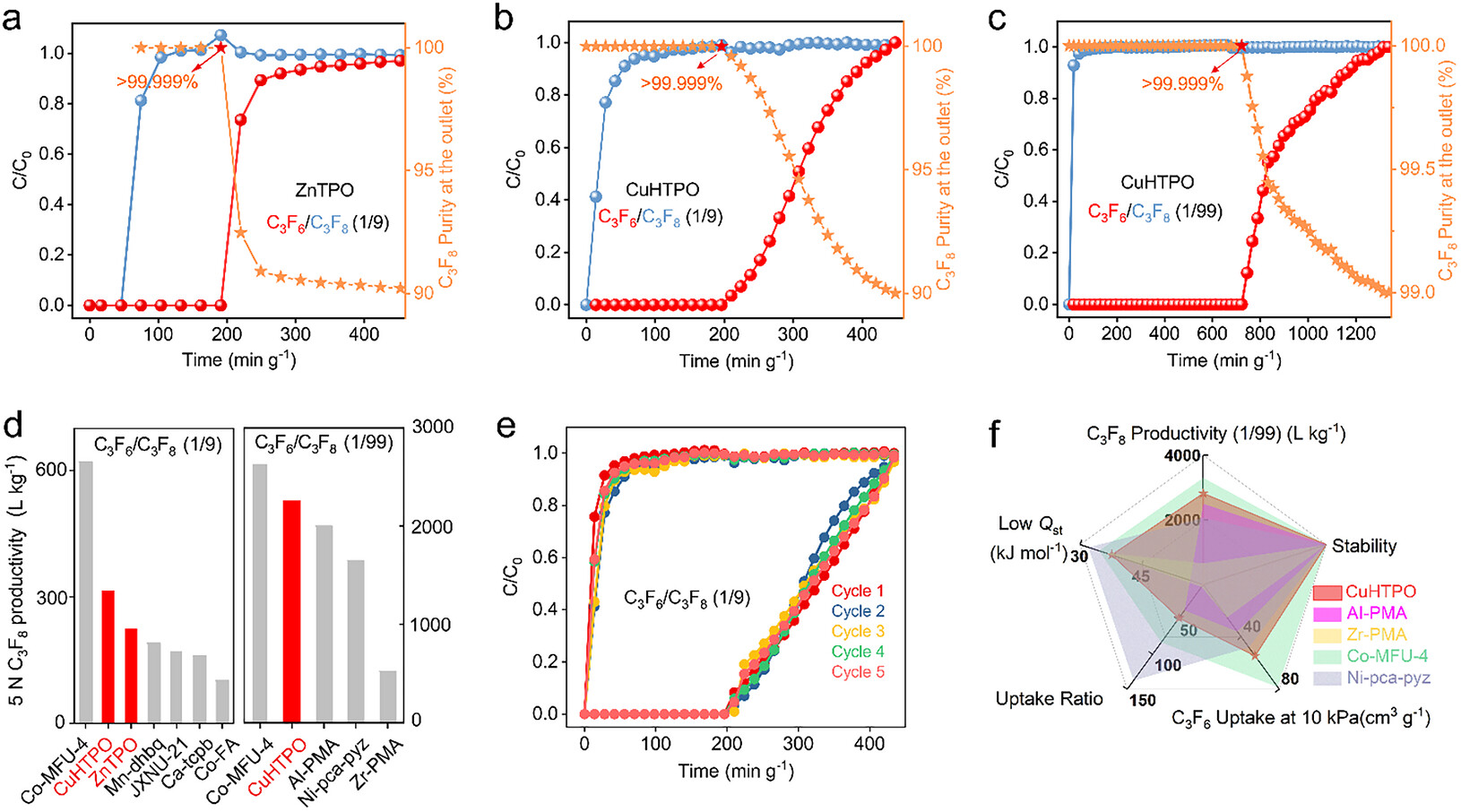

对C3F6/C3F8混合气（1/9和1/99比例）进行穿透测试。结果显示，ZnTPO表现为共吸附，而CuHTPO展现出优异的分子筛分性能，成功获得纯度>99.999%的C3F8，产率分别达314.9 L/kg和2819 L/kg。
3. 单颗粒光学成像实验：
在单颗粒水平上进行原位光学成像，直接可视化观察到C3F6在孔道中的快速传输动力学过程，直观验证了筛分机制。实验突破：突破了传统尺寸筛分的极限，实现了极相似氟碳化合物的高效、高纯度动态分离。

分析测试
1. 吸附与孔隙
ZnTPO、CuHTPO BET 比表面积分别为 662.53 m²・g⁻¹、837.12 m²・g⁻¹；HK 模型孔径分布显示 ZnTPO 平均孔径 4.8 Å，CuHTPO 孔径 4.7 Å 且孔径分布更集中，笼状窄窗口结构显著限制大分子 C3F8 进入孔腔。
2. 结构表征

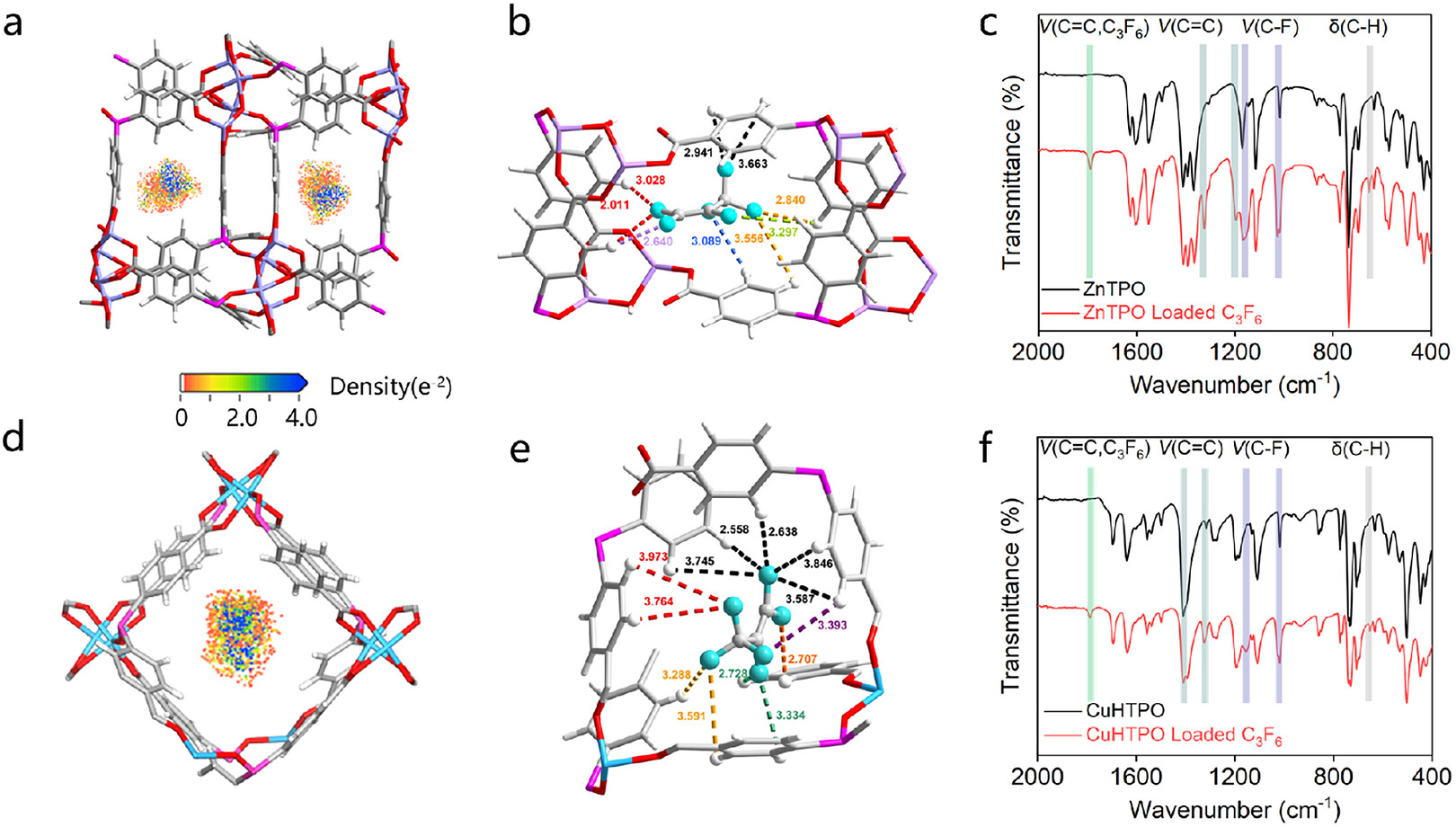

1) 负载 C3F6 后 CuHTPO 单晶解析证实，配体苯环 Hδ+ 与 C3F6 氟原子形成 13 组 2.558–3.973 Å 的 Hδ+・・・Fδ−弱相互作用，是选择性结合 C3F6 的核心位点。
2) CuHTPO 经 pH 3–10 水溶液浸泡 7 天，PXRD 特征峰无偏移、无衰减，氢键与分子间弱相互作用协同赋予材料优异耐水解性能。
3) 吸附 C3F6 后两种 MOF 均出现 1788–1790 cm⁻¹ C=C 特征峰、1024–1160 cm⁻¹ C-F 振动峰，骨架苯环振动峰发生偏移，直接验证主客体静电相互作用存在。

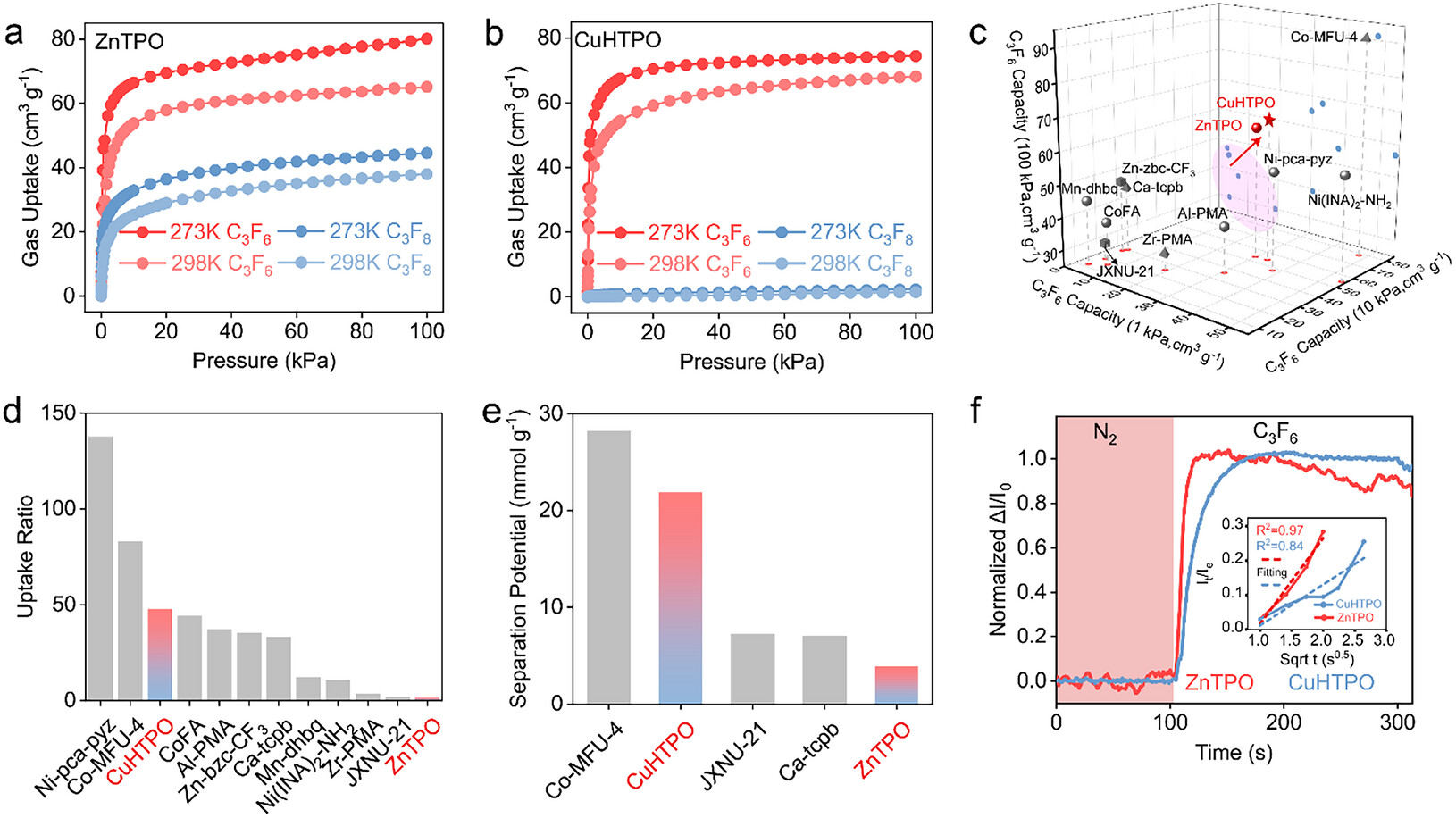

3. 吸附焓与 IAST 选择性计算
ZnTPO 中 C3F6、C3F8 吸附焓分别为 35.6 kJ・mol⁻¹、21.7 kJ・mol⁻¹；CuHTPO 低覆盖度 C3F6 吸附焓 37.7 kJ・mol⁻¹，属于可逆物理吸附，再生能耗低；1:9 混合气 IAST 分离选择性达 1.51×10⁸，远高于 ZnTPO 的 12.6。

机理分析
1. 电子结构导向重构机理：
Cu²⁺相较于Zn²⁺具有更强的Jahn-Teller活性，导致其配位几何发生显著畸变。这种电子层面的差异直接驱动了金属簇组装方式的改变，进而引发宏观孔拓扑从一维通道向三维笼状网络的相变。
2. 分子筛分机理：
CuHTPO形成的狭窄笼状孔网络创造了强烈的空间位阻受限环境。分子模拟与单颗粒成像共同表明，该孔径允许较小的C3F6快速扩散进入，而将尺寸略大的C3F8完全排阻在外，实现从热力学共吸附到动力学分子筛分的机制跃迁。

总结
本文提出了一种电子结构导向的孔工程策略，巧妙利用金属离子的Jahn-Teller效应实现了MOF孔拓扑的精准重构。成功将ZnTPO转化为CuHTPO，实现了对尺寸极相似的C3F6/C3F8的高效分子筛分，获得了电子级高纯C3F8。

文章标题：Electronic-Structure-Directed Pore Engineering in Metal–Organic Frameworks for Molecular Sieving of C3F6/C3F8
文章作者：Xiangyang Zhang, Qi Ding, Xuannuo Yi, Qingxue Hui, Yu-Hao Gu, Jiali Fu, Kuan Lu, Deli Li, Chaoyue Fang, Ye Xu, Shuai Yuan, Wei Wang, Zhaoqiang Zhang
DOI：10.1002/anie.1829910
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.1829910

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

南京大学张照强团队在Angew上发表研究，提出电子结构导向孔工程策略。利用Cu²⁺的Jahn-Teller效应将MOF大孔道重构为笼状窄孔，实现C3F6/C3F8分子筛分，产出>99.999%高纯C3F8，为电子特气分离提供新思路。
