碘蒸气吸附诱导HOF单晶的各向异性膨胀 | 上海楷树化学科技有限公司

首页 > 行业动态 > 碘蒸气吸附诱导HOF单晶的各向异性膨胀

碘蒸气吸附诱导HOF单晶的各向异性膨胀

摘要
日本大阪大学Ichiro Hisaki和Nobuyuki Matubayasi老师团队在Smal, DOI：10.1002/smll.74287）上发表的研究中，针对多孔材料吸附碘时的结构演变问题，报道了碘蒸气吸附诱导由六氮杂萘六羧酸（CPHATN）构成的氢键有机框架（HOF CPHATN-1a）单晶发生各向异性膨胀。该单晶在碘暴露后沿堆叠方向膨胀，最大伸长率达60%，22℃下碘吸附量达30 wt%。结合单晶X射线衍射、微CT、拉曼光谱及分子动力学计算，揭示碘吸附分两步进行：先吸附于孔道，再插层，后者引发各向异性伸长并扰动晶体周期性。碘与吡嗪氮原子间的卤键促进了插层。这是首次基于单晶结构提出有机多孔晶体的碘膨胀机制，为多孔材料开发提供了新视角。

研究背景
1. 行业问题：多孔材料在捕获放射性碘、调节电导率等方面潜力巨大。然而，碘分子插入多孔晶体后，材料内部的微观结构演变、碘-框架相互作用及结构-性能关系尚不明确，限制了新型高效多孔吸附材料的精准设计。
2. 现有方案：学者们研究了MOFs和COFs的碘吸附行为。部分氢键有机框架（HOFs）展现出优异的碘捕获能力，但关于碘吸附引起的宏观膨胀及微观插层机制仍缺乏直接的单晶结构证据，无法深入解析重元素分子对框架的影响。
3. 本文创新：本文首次观察到活化后的HOF CPHATN-1a单晶在吸附碘后产生的各向异性膨胀行为。通过多种表征与理论计算结合，首次基于单晶结构提出了有机多孔晶体吸附碘的两步膨胀机制，明确了卤键在碘插层中的关键驱动作用。

实验部分
1. 单晶制备与活化实验：
合成基于六氮杂萘六羧酸（CPHATN）的HOF CPHATN-1a单晶。通过溶剂交换和真空加热进行活化，去除孔道内溶剂分子，获得具有规整一维空孔道的活化单晶，为后续碘吸附提供结构基础。
2. 碘蒸气吸附与宏观膨胀实验：

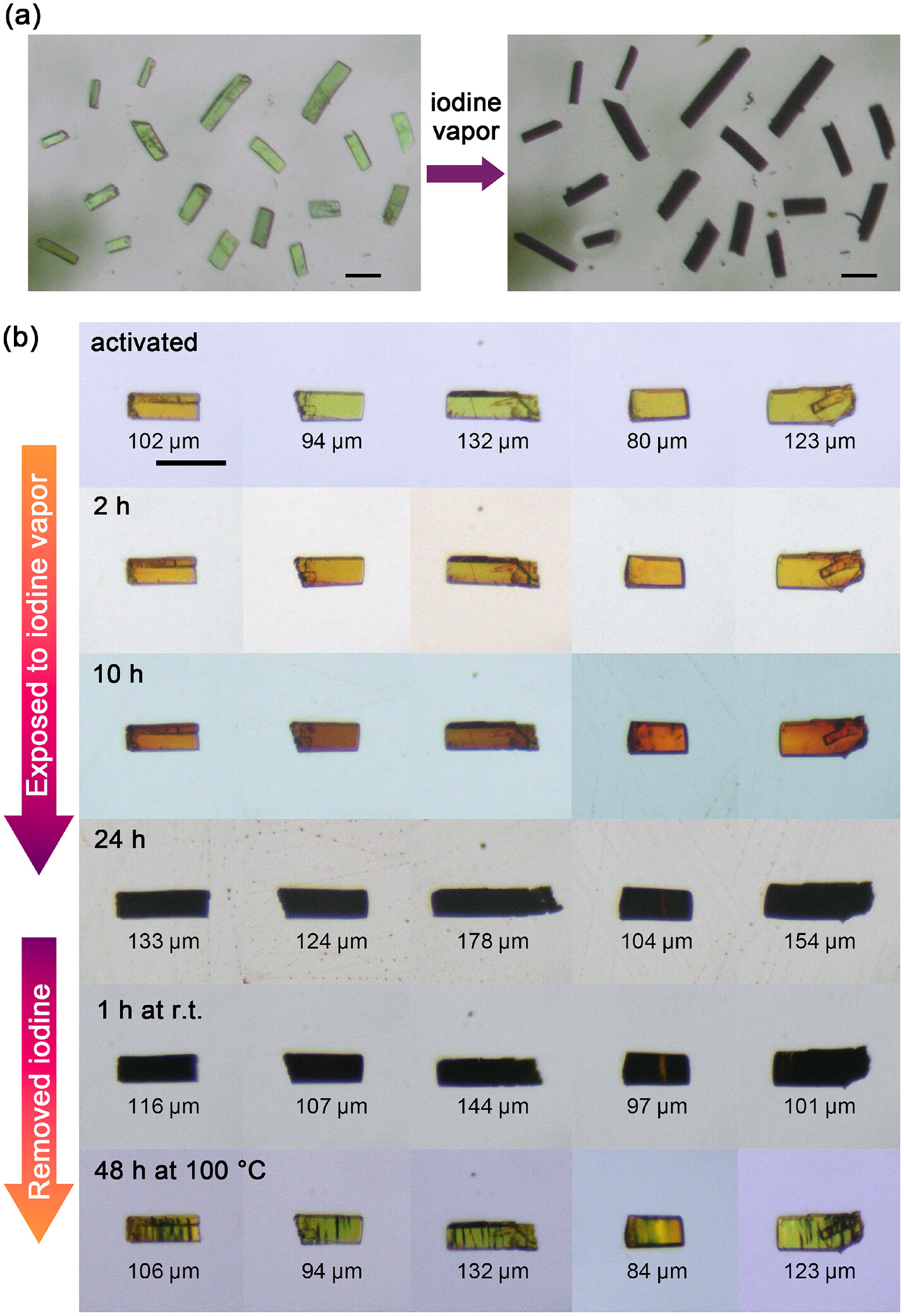

在22℃恒温下，将活化单晶置于碘蒸气中。结果表明，经过诱导期后，单晶沿堆叠方向发生显著膨胀，最大伸长率高达60%。碘的重量吸附量达到30%。该结果突破了传统多孔晶体吸附碘时仅发生微观晶胞膨胀而无显著宏观各向异性形变的认知。
3. 吸附动力学监测实验：

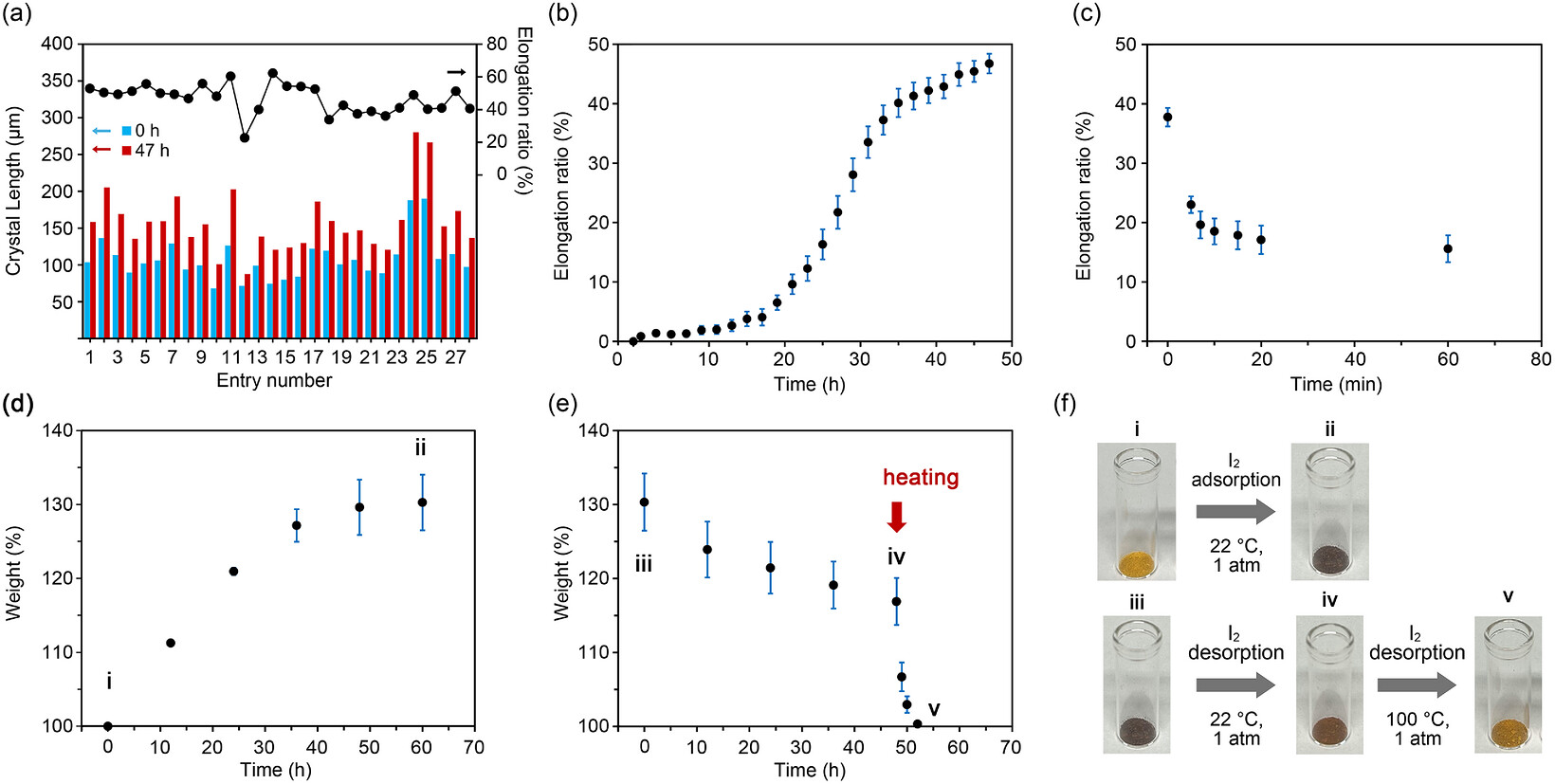

实时监测碘吸附过程中的质量与形貌变化，发现吸附分为两个明显阶段。验证了吸附过程的可控性和结构响应性，证实了HOF材料在碘捕获中具备独特的动态结构适应性。

分析测试
1. 结构与形貌表征：

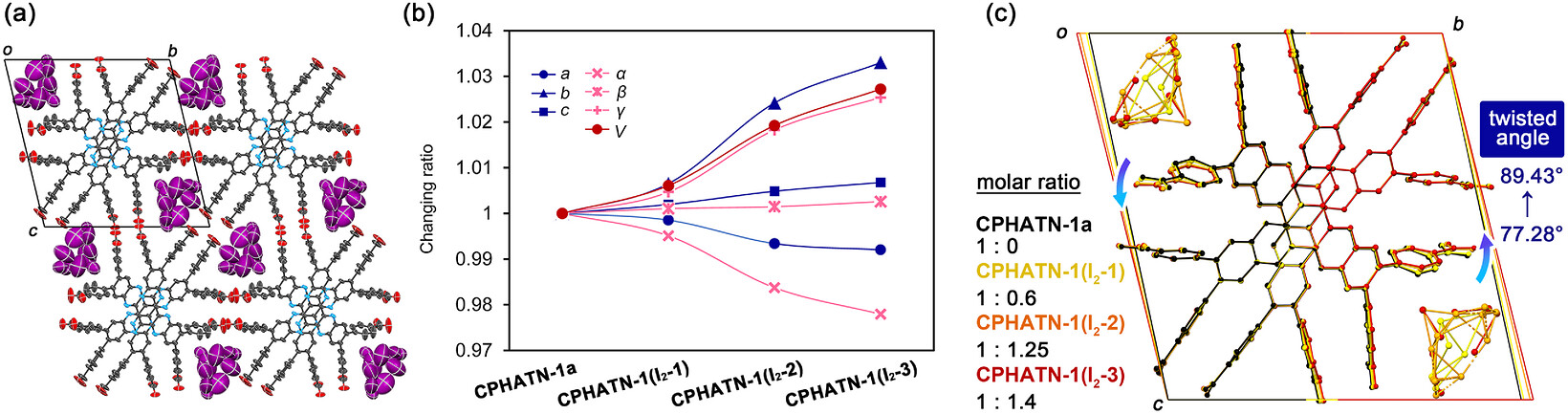

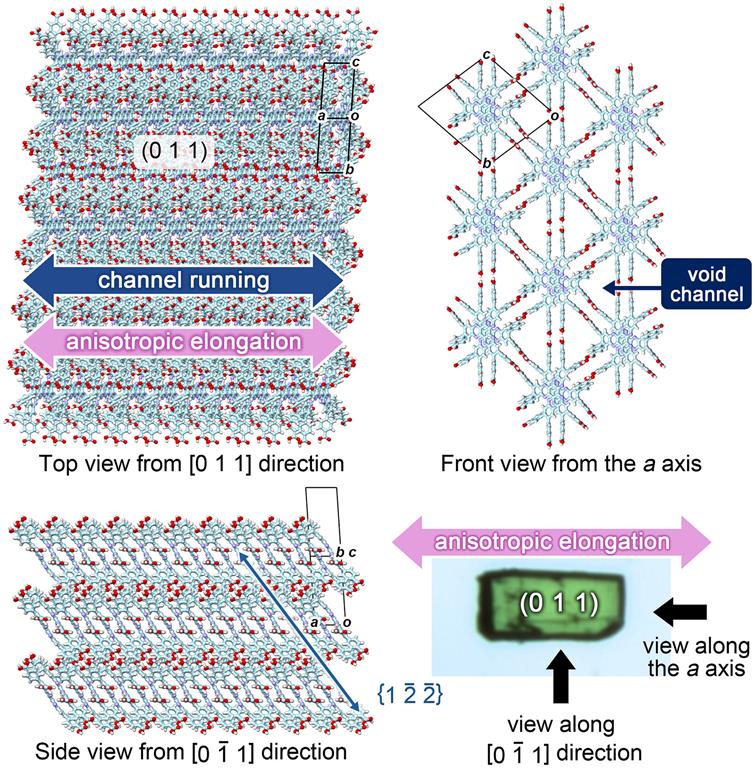

单晶X射线衍射（SCXRD）和显微观察显示，碘吸附后晶体沿特定晶轴伸长。微CT（Micro-CT）无损证实了单晶内部的整体各向异性膨胀，最大伸长率达60%。PXRD和SCXRD揭示了碘插层导致晶体周期性扰动，证实了结构演变。
2. 光谱与成分测试：拉曼光谱（Raman）分析显示，吸附的碘分子在孔道内形成特定排列，特征峰位移证实了碘与框架间的强相互作用。元素分析确认22℃下碘吸附量高达30 wt%，揭示了极高的碘负载能力。
孔隙与理论计算：分子动力学（MD）计算揭示了孔径动态变化。计算表明碘分子σ-空穴与CPHATN吡嗪氮原子间的卤键作用能显著降低了插层势垒，揭示了各向异性膨胀的微观热力学原理。

机理分析

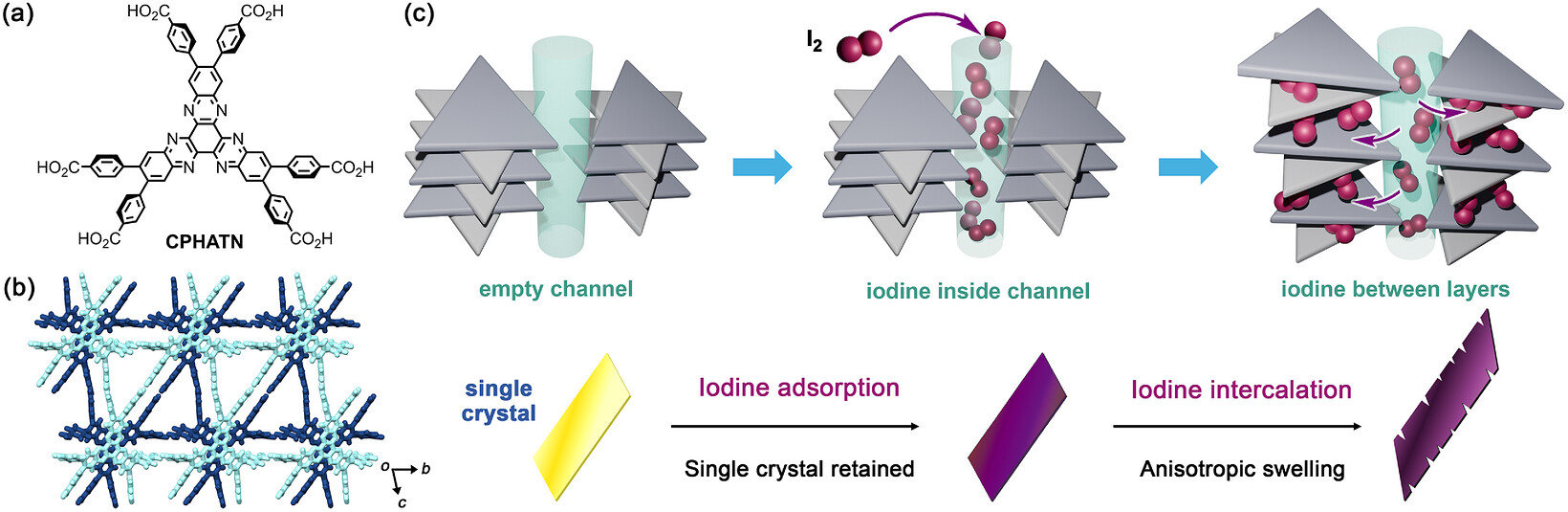

1. 两步吸附机理：碘吸附过程分为两步：首先是碘分子物理吸附进入HOF的一维孔道中；随后，碘分子克服势垒发生层间插层。第一步不引起明显形变，第二步插层直接导致晶体沿堆叠方向的各向异性伸长。
2. 卤键驱动插层：碘分子具有显著的σ-空穴，而CPHATN骨架中含有富电子的吡嗪氮原子。计算证实，碘的σ-空穴与吡嗪氮原子间形成强烈的卤键，这种非共价相互作用极大促进了碘分子在层间的插层行为，是导致晶体膨胀的核心原因。

总结
1. 本文首次报道了碘蒸气吸附诱导HOF CPHATN-1a单晶发生高达60%的各向异性膨胀现象。结合SCXRD、微CT、拉曼光谱及分子动力学计算，明确了碘吸附的“孔道吸附-层间插层”两步机制，揭示了卤键在驱动碘插层和晶体膨胀中的核心作用。
2. 该工作首次基于单晶结构提出了有机多孔晶体的碘膨胀机制，为理解重元素分子与多孔框架的相互作用提供了直接的结构证据。

文章标题：Anisotropic Swelling of a Single-Crystalline Hydrogen-Bonded Organic Framework Induced by Iodine Vapor Uptake
作者：Moka Tabata, Ryusei Oketani, Takuma Matsuda, Kodai Shimizu, Toshiki Watanabe, Kotaro Kawasaki, Kento Kasahara, Yoshiharu Uchimoto, Nobuyuki Matubayasi, Ichiro Hisaki
DOI：10.1002/smll.74287
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/smll.74287

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
