毫米级导电cMOF单晶的生长和性能
摘要
北京大学窦锦虎老师团队报道的研究（J. Am. Chem. Soc. 2026, DOI: 10.1021/jacs.6c07951）中，针对导电金属有机框架（c-MOFs）单晶尺寸受限（通常<10 μm）导致原子级结构难以解析的难题，提出了一种通过平衡配体酸碱平衡来控制氧化还原-配位动力学的通用策略。该策略成功在7种c-MOFs中生长出尺寸超过1毫米的高质量单晶，并揭示了3种具有不同电子性质的新晶体结构。基于毫米级单晶制备的器件，展现出多孔MOFs中创纪录的本征电子-质子双电导率，为c-MOFs的单晶生长及多功能传导材料设计提供了全新平台。
研究背景
1. 行业问题：
c-MOFs结合了高导电性和永久孔隙率，在传感、催化和储能等领域极具潜力。然而，其单晶尺寸极小（通常<10 μm），无法进行原子级结构解析。根本原因在于配体中心的氧化还原反应动力学与结晶过程存在严重的动力学冲突（失配），导致成核过快而生长受限。
2. 现有方案：
以往学者多尝试通过定制配体设计来增强配位可逆性，以期增大晶体尺寸。但这些方法高度依赖于特定体系，晶体尺寸增加极其有限，且无法解决氧化还原、配位和质子转移强耦合带来的动力学控制难题，缺乏通用有效的合成方法。
3. 本文创新：

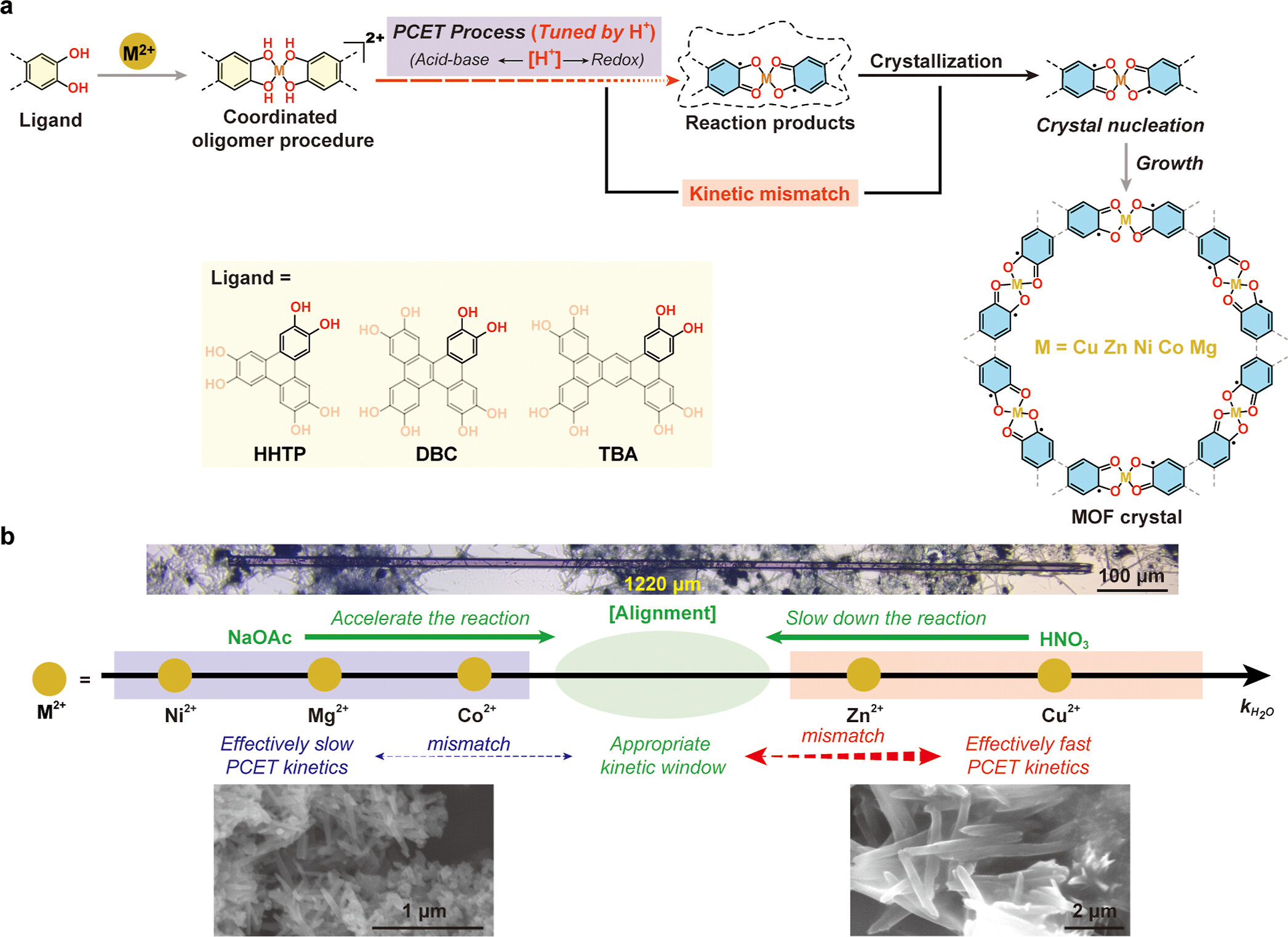

提出“动力学匹配”策略，发现配体去质子化和氧化还原过程通过质子耦合电子转移（PCET）机制内在耦合。通过合理调节体系酸碱平衡来精准控制PCET动力学，使其与晶体成核速率对齐，实现了对成核和晶体生长动力学的确定性控制，成功突破了毫米级单晶生长的瓶颈。
实验部分
1. 动力学调节与单晶生长实验：
以儿茶酚基配体（如HHTP、DBC、TBA）和多种金属离子（Cu、Zn、Ni、Co、Mg）为前驱体，通过引入NaOAc或HNO3调节溶液酸碱平衡，精准控制PCET反应速率。结果表明，适当减缓或加速反应可找到最佳的“动力学窗口”，成功在7种c-MOFs体系中生长出尺寸超过1 mm的高质量单晶，远超传统方法的微晶尺寸。
2. 多晶型物发现与结构拓展实验：
利用该动力学匹配策略对广泛研究的c-MOF材料进行重新结晶，意外发现了两种低对称性的多晶型物。这一结果不仅扩展了已知材料的晶体结构景观，更证明了大尺寸单晶生长对于发现新结构和全面理解材料性质的必要性。
3. 单晶器件制备与电学性能测试实验：
将毫米级单晶微加工制备成单晶器件，测试其本征电荷传输性能。结果显示，两种多晶型物的电导率相差高达2个数量级；某体系测得电子电导率高达146 S/cm；另一体系在25°C、90% RH下测得电子和质子双电导率分别为1.7×10^-2 S/cm和6.9×10^-2 S/cm。 实验突破：彻底突破了c-MOFs单晶尺寸<10 μm的长期瓶颈，实现了毫米级单晶的通用、可控生长，并首次揭示了多孔MOFs中创纪录的本征电子-质子双电导率及明确的构效关系。
分析测试
1. 形貌与尺寸表征：
光学显微镜和SEM图像清晰显示，通过动力学匹配策略生长的c-MOF单晶尺寸达到毫米级（>1 mm），晶体形貌完整、表面平滑、边缘锐利。这直观证实了动力学控制对抑制过度成核、促进晶体持续生长的有效性，彻底改变了以往c-MOFs仅为微米级粉末或微晶的形貌特征。
2. 单晶X射线衍射（SCXRD）与结构解析：

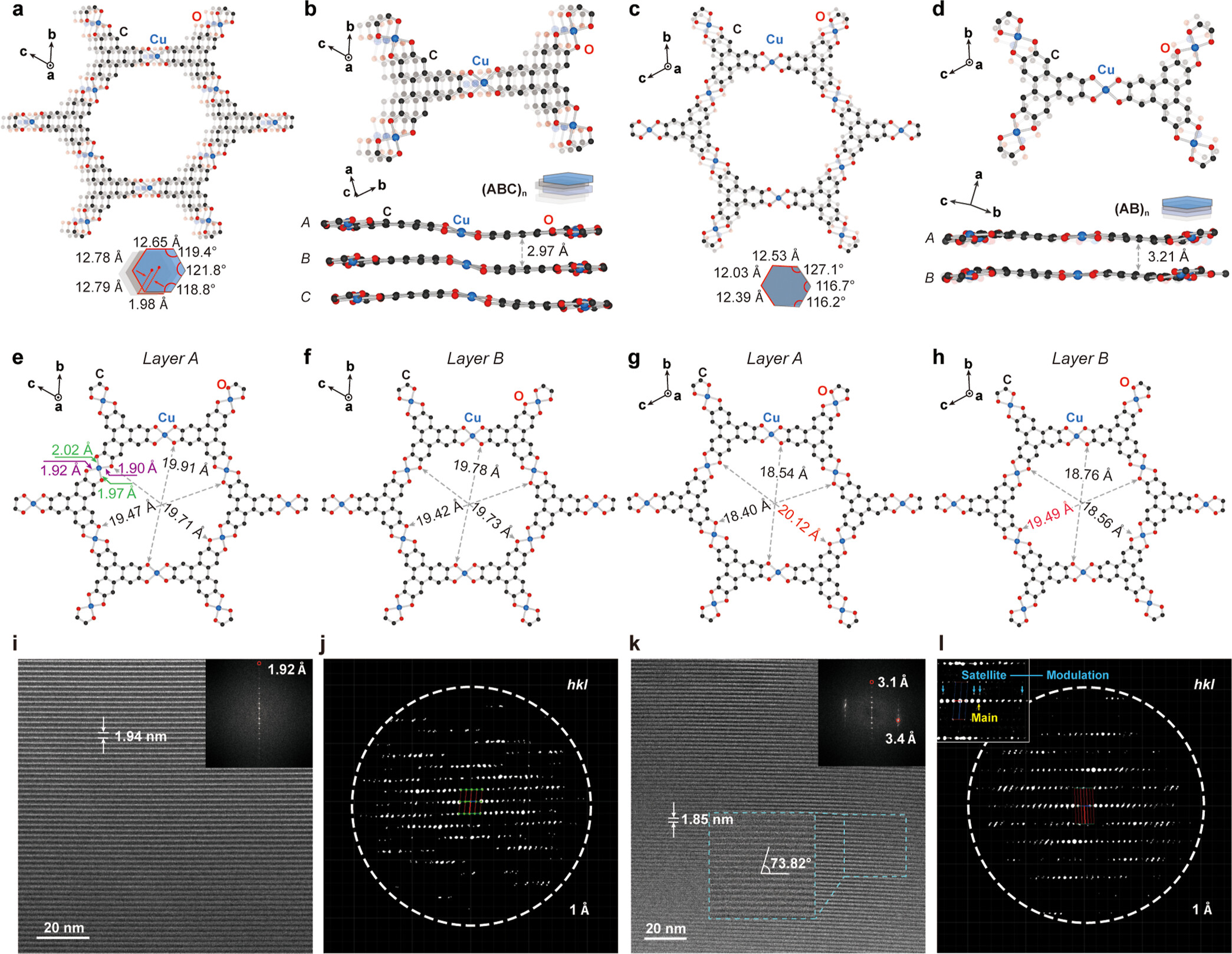

利用毫米级单晶进行SCXRD测试，成功解析了3种全新的晶体结构（包括两种低对称性多晶型物）。测试明确了材料的原子级排列、分子堆积方式和永久孔隙结构，揭示了不同多晶型物在孔道形状和分子间相互作用上的显著差异，为理解电学性能提供了精确的结构基础。
3. 电学与质子传导性能测试：
单晶器件测试排除了晶界电阻的干扰，真实反映了本征性能。特定c-MOF的电子电导率高达146 S/cm，为同类多孔框架中最高；另一体系展现出优异的电子（1.7×10^-2 S/cm）和质子（6.9×10^-2 S/cm）双电导率，比此前报道的多孔MOFs高出3个数量级。测试结果深刻揭示了晶体结构对电荷传输的决定性影响。
机理分析
1. 动力学失配与PCET机制：
在c-MOFs合成中，配体去质子化、氧化还原和金属配位过程强耦合。研究证实，配体去质子化与氧化还原通过质子耦合电子转移（PCET）机制内在关联。传统方法中PCET动力学过快，导致瞬间大量成核，消耗前驱体，只能得到微晶；这是动力学失配的核心原因。
2. 动力学匹配策略原理：

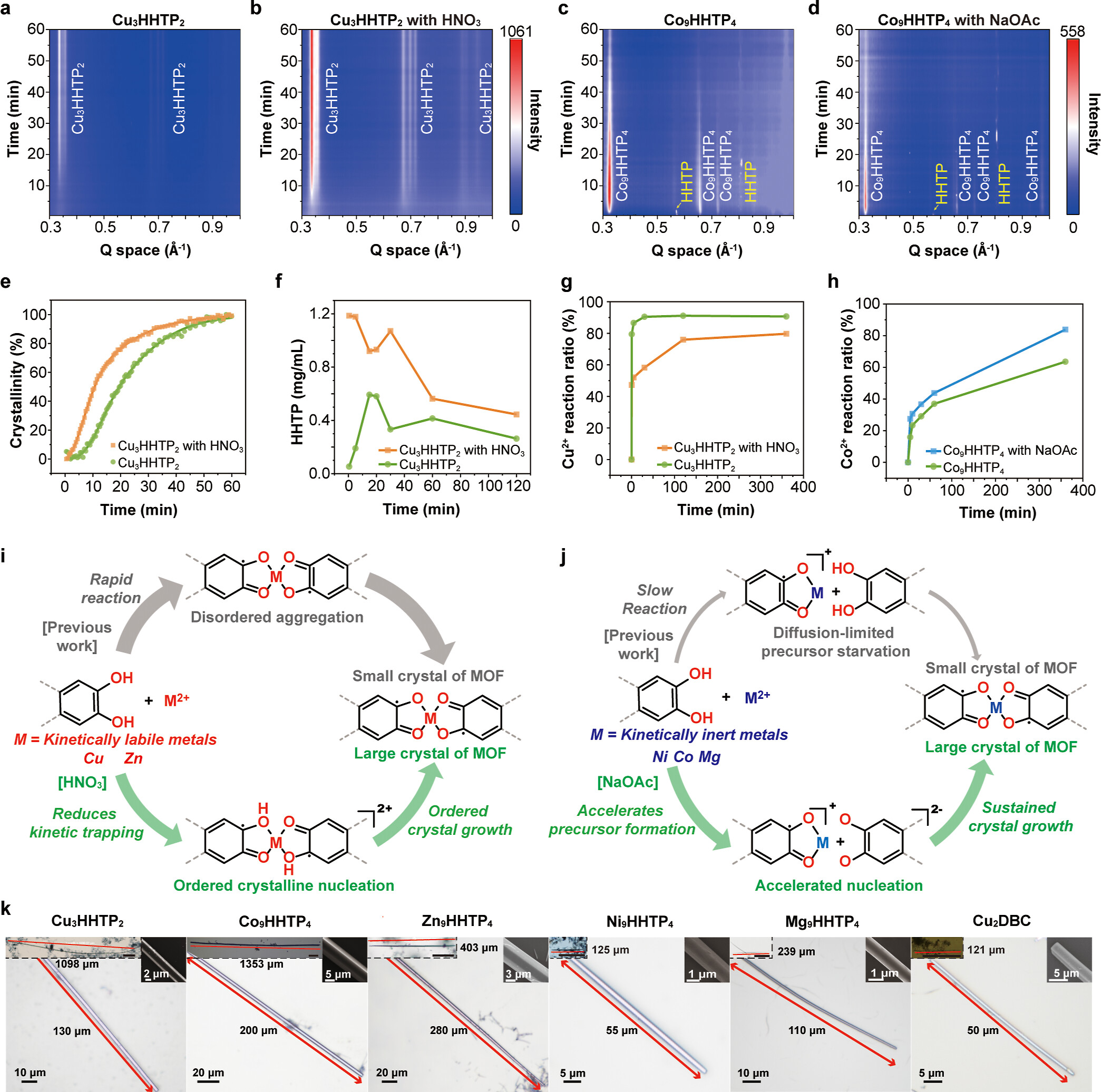

通过引入弱酸/弱碱（如NaOAc或HNO3）调节体系酸碱平衡，精准控制PCET反应速率。当PCET动力学与晶体成核和生长速率达到“适当失配”（即最佳动力学窗口）时，成核率显著降低而生长速率得以维持，从而促使溶质在少数晶核上持续沉积，最终形成毫米级单晶。
3. 结构-电导率构效关系：
单晶测试排除了晶界散射，揭示了本征电子和质子传输机制。多晶型物间电导率的巨大差异（2个数量级）源于分子堆积方式不同导致的π-π轨道重叠程度和质子传输通道差异，从原子层面证明了晶体结构对宏观电学性能的精准调控作用。
总结
本文提出了一种通用的动力学匹配策略，通过调节配体酸碱平衡控制PCET动力学，成功实现了7种c-MOFs毫米级单晶的生长。该工作不仅解析了3种新晶体结构，还通过单晶器件揭示了创纪录的本征电子-质子双电导率，确立了明确的结构-性能关系。该研究为c-MOFs单晶生长和集成电子/质子传输材料设计提供了基础框架和实用策略。
文章标题：Aligning Chemical Kinetics with Crystallization Enables Millimeter-Scale Single Crystals of Conductive MOFs
作者：Hao Chen, Tongyang Zhao, Weishan Li, Liu He, Jinkun Guo, Ze-Fan Yao, Chao Ma, Yunlong Fan, Bin Jiang, Ling Zhang, Haoyang Zhang, Sizhan Liu, Zeyue Zhang, Lei Sun, Luming Yang, Carl K. Brozek, Yu-Qing Zheng, Jian Li, Tianyang Chen, Junliang Sun, Jin-Hu Dou*
DOI：10.1021/jacs.6c07951
文章链接：https://pubs.acs.org/doi/10.1021/jacs.6c07951
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
选择分类
购销咨询
